扶梯防逆转保护装置的检验探讨扶梯是商场、车站、机场等公共场所中常见的设备，其作为步行设备在乘客出行时发挥着重要作用。
然而，由于扶梯使用频繁和时间长，时常出现故障或事故，其中一个比较常见的问题是扶梯逆转。
逆转是指扶梯反向运行，这是一种严重的安全问题，会导致用户在扶梯上摔倒受伤，影响人身安全。
因此，为确保扶梯运行的安全性，保护装置的检验成为了一项非常必要的工作。
扶梯防逆转保护装置是指一种安全控制装置，其主要作用是通过控制扶梯的速度和方向，防止扶梯逆转，确保人员的安全。
当扶梯出现逆转情况时，保护装置能够及时发现并采取措施防止事故发生。
保护装置是扶梯的重要组成部分，对扶梯安全运行至关重要，因此其检验具有非常重要的意义。
扶梯防逆转保护装置的检验主要涉及以下方面：首先需要检查扶梯控制系统中的电气元器件是否存在损坏、接触不良等情况，确保电气系统运行正常。
电气元器件包括电机、电缆、控制器、变频器等，这些设备是扶梯运行的核心部件，如若发现问题应及时更换或修理。
其次需要检查电气接地和绝缘情况，确保扶梯的安全接地和绝缘性能良好。
若接地或绝缘不良，易导致电气部件损坏或电击等危险情况的发生。
还需检测扶梯的轨道、扶手、踏板等部件是否存在松动、磨损等情况，使之运行平稳顺畅，避免扶梯逆转情况的发生。
同时，还需测试扶梯的自检功能，确保保护装置能够及时发现并报警，以便采取相应的措施防止事故的发生。
为此，需要对扶梯保护装置进行反复测试，并记录检测数据、保留检测报告和检测记录，以备日后查阅和管理。
综上所述，扶梯防逆转保护装置的检验具有高度的技术要求，需要专业人员进行定期维护和检测，以确保扶梯的正常运行和用户的人身安全，减轻安全事故对社会造成的影响。
对于扶梯的检验，应根据不同设备的情况，采用合适的检测方法和工具，经过专业人员的检测、维护，确保保护装置的可靠性和安全性，保护扶梯用户的安全。

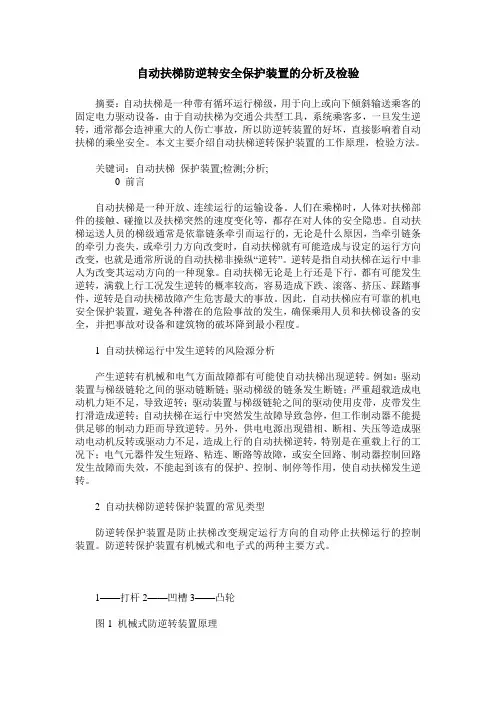

自动扶梯防逆转安全保护装置的分析及检验摘要：自动扶梯是一种带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备，由于自动扶梯为交通公共型工具，系统乘客多，一旦发生逆转，通常都会造神重大的人伤亡事故，所以防逆转装置的好坏，直接影响着自动扶梯的乘坐安全。
本文主要介绍自动扶梯逆转保护装置的工作原理，检验方法。
关键词：自动扶梯保护装置;检测;分析;0 前言自动扶梯是一种开放、连续运行的运输设备。
人们在乘梯时，人体对扶梯部件的接触、碰撞以及扶梯突然的速度变化等，都存在对人体的安全隐患。
自动扶梯运送人员的梯级通常是依靠链条牵引而运行的，无论是什么原因，当牵引链条的牵引力丧失，或牵引力方向改变时，自动扶梯就有可能造成与设定的运行方向改变，也就是通常所说的自动扶梯非操纵“逆转”。
逆转是指自动扶梯在运行中非人为改变其运动方向的一种现象。
自动扶梯无论是上行还是下行，都有可能发生逆转，满载上行工况发生逆转的概率较高，容易造成下跌、滚落、挤压、踩踏事件，逆转是自动扶梯故障产生危害最大的事故。
因此，自动扶梯应有可靠的机电安全保护装置，避免各种潜在的危险事故的发生，确保乘用人员和扶梯设备的安全，并把事故对设备和建筑物的破坏降到最小程度。
1 自动扶梯运行中发生逆转的风险源分析产生逆转有机械和电气方面故障都有可能使自动扶梯出现逆转。
例如：驱动装置与梯级链轮之间的驱动链断链；驱动梯级的链条发生断链；严重超载造成电动机力矩不足，导致逆转；驱动装置与梯级链轮之间的驱动使用皮带，皮带发生打滑造成逆转；自动扶梯在运行中突然发生故障导致急停，但工作制动器不能提供足够的制动力距而导致逆转。
另外，供电电源出现错相、断相、失压等造成驱动电动机反转或驱动力不足，造成上行的自动扶梯逆转，特别是在重载上行的工况下；电气元器件发生短路、粘连、断路等故障，或安全回路、制动器控制回路发生故障而失效，不能起到该有的保护、控制、制停等作用，使自动扶梯发生逆转。
106研究与探索Research and Exploration ·监测与诊断中国设备工程 2019.02 (下)随着经济的发展以及城市建设的不断进步，城市商场、车站、图书馆、展览馆等公共场所的建设越来越多，自动扶梯作为一种代步工具，也得到了广泛的应用。
但是，为防止自动扶梯逆转事故的发生，对自动扶梯防逆转保护措施展开研究具有十分重要的意义。
1 自动扶梯的工作系统与原理分析自动扶梯的作用主要用于传输人员，是一种连续传输机器，主要由两边扶手和梯级系统构成，包括电气系统、梳齿板、扶手系统、动力系统、梯路系统、桁架系统、梯路张紧等装置。
其中，梯路是一类四轮小车样式的特殊板式的输送机，由2个辅轮和主轮构成。
辅轮的作用是对梯级上的客人进行支持，顺着预先设定好的轨道进行安全的运行；而主轮的轮轴与牵引链条铰接，可以确保梯级根据预先设定好的轨道进行常规的运行，以此避免其跑偏问题的出现。
由链条驱动的自动扶梯装置，牵引链条是其主要的牵引部件，通常会把它装置在扶梯的两端。
其有着较为完备的结构工艺，所以它的应用十分广泛，常常被用于高度提升不大的建筑结构之上；由齿条牵引的自动扶，牵引齿条是其主要部件，它有着相对紧凑的结构，可以直接的安装到扶梯的中央，可以降低消耗且不需要机房操作，它广泛的用于有特殊规定的建筑物之上，具备多级驱动是其必备的一项技能。
所以，本文的研究对象是链条式自动扶梯，进而展开具体的论述。
2 自动扶梯的逆转原因导致扶梯逆转的原因较多，一般有使用管理、安装维护、检验检测以及保护设计缺陷等方面。
本文运用扶梯日常检验结果，对扶梯逆转事故进行总结分析，进而得出机械和电气方面产生的故障。
2.1 机械原因（1）零部件磨损老化和不可靠的制动器动作。
其中前者出现的原因是由驱动、梯级链条发生脱落，以及联轴器出现不同程度的损坏而引起；后者则是因为其各个元件的磨损，以及安装误差和不均匀的间隙调整等引起。
（2）由于超满载的应用，导致其工作状况因为电动机的力矩缺失或是制动器无法可靠而发生制动停止。

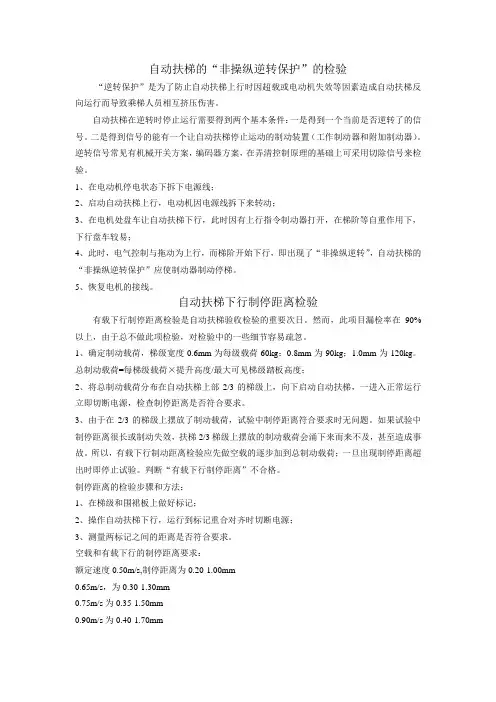

自动扶梯的“非操纵逆转保护”的检验“逆转保护”是为了防止自动扶梯上行时因超载或电动机失效等因素造成自动扶梯反向运行而导致乘梯人员相互挤压伤害。
自动扶梯在逆转时停止运行需要得到两个基本条件：一是得到一个当前是否逆转了的信号。
二是得到信号的能有一个让自动扶梯停止运动的制动装置（工作制动器和附加制动器）。
逆转信号常见有机械开关方案，编码器方案，在弄清控制原理的基础上可采用切除信号来检验。
1、在电动机停电状态下拆下电源线；2、启动自动扶梯上行，电动机因电源线拆下来转动；3、在电机处盘车让自动扶梯下行，此时因有上行指令制动器打开，在梯阶等自重作用下，下行盘车较易；4、此时，电气控制与拖动为上行，而梯阶开始下行，即出现了“非操纵逆转”，自动扶梯的“非操纵逆转保护”应使制动器制动停梯。
5、恢复电机的接线。
自动扶梯下行制停距离检验有载下行制停距离检验是自动扶梯验收检验的重要次日。
然而，此项目漏检率在90%以上，由于总不做此项检验，对检验中的一些细节容易疏忽。
1、确定制动载荷，梯级宽度0.6mm为每级载荷60kg；0.8mm为90kg；1.0mm为120kg。
总制动载荷=每梯级载荷×提升高度/最大可见梯级踏板高度；2、将总制动载荷分布在自动扶梯上部2/3的梯级上，向下启动自动扶梯，一进入正常运行立即切断电源，检查制停距离是否符合要求。
3、由于在2/3的梯级上摆放了制动载荷，试验中制停距离符合要求时无问题。
如果试验中制停距离很长或制动失效，扶梯2/3梯级上摆放的制动载荷会涌下来而来不及，甚至造成事故。
所以，有载下行制动距离检验应先做空载的逐步加到总制动载荷；一旦出现制停距离超出时即停止试验。
判断“有载下行制停距离”不合格。
制停距离的检验步骤和方法：1、在梯级和围裙板上做好标记；2、操作自动扶梯下行，运行到标记重合对齐时切断电源；3、测量两标记之间的距离是否符合要求。
空载和有载下行的制停距离要求：额定速度0.50m/s,制停距离为0.20-1.00mm0.65m/s，为0.30-1.30mm0.75m/s为0.35-1.50mm0.90m/s为0.40-1.70mm首层门锁检查整梯的层门锁检验通常是站在轿顶实施，因首层门锁在轿顶够不着、看不见，可按下述进行：1、在首层轿厢操纵盘按下非本层呼梯，电梯到达所选层站后，用专业的钥匙打开首层层门，按下首层外呼按钮，这时电梯应不能启动运行；在关好首层层门，这时电梯应启动向首层运行。
