施工现场临时用电设计计算书(4台机的)

  • 格式：doc
  • 大小：163.50 KB
  • 文档页数：11

迅宝产业园1、2号厂房、1、2号仓库工程 冲孔桩临时用电计算书 编制： 审核： 审批：

广东五华一建工程有限公司 2012年3月24日 2

施工现场临时用电计算书 一、临时用电的负荷及其分类 序号 名称 需要系数 P1max 额定功率 (kW) 数量 合计(kW) 1 冲击式钻机 0.3 无 50.00 1 50.00 2 泥浆泵 0.85 无 22.00 1 22.00 3 道路照明 1.0 无 3.00 1 3.00 4 冲击式钻机 0.3 无 50.00 1 50.00 5 泥浆泵 0.85 无 22.00 1 22.00 6 交流电焊机 0.6 无 15.00 1 15.00 7 室外照明(道路照明) 1.0 无 3.00 1 3.00 8 冲击式钻机 0.3 无 50.00 1 50.00 9 泥浆泵 0.85 无 22.00 1 22.00 10 交流电焊机 0.6 无 15.00 1 15.00 11 室外照明(道路照明) 1.0 无 3.00 1 3.00 12 冲击式钻机 0.3 无 50.00 1 50.00 13 泥浆泵 0.85 无 22.00 1 22.00 14 交流电焊机 0.6 无 15.00 1 15.00 15 室外照明(道路照明) 1.0 无 3.00 1 3.00

合计 15 345.00

二、各干线用电设备分配表

序号 干线 分路 设备组 设备名称 数量 合计 （kW）

1 01 01 冲击式钻机 1 50.0

2 01 泥浆泵 1 22.0 3 01 A组 道路照明 1 3.0 4 02 01 冲击式钻机 1 50.0 5 01 泥浆泵 1 22.0 6 01 交流电焊机 1 15.0 3

7 01 A组 室外照明(道路照明) 1 3.0 8 03 01 冲击式钻机 1 50.0 9 01 泥浆泵 1 22.0 10 01 交流电焊机 1 15.0 11 01 A组 室外照明(道路照明) 1 3.0 12 04 01 冲击式钻机 1 50.0 13 01 泥浆泵 1 22.0 14 01 交流电焊机 1 15.0 15 01 A组 室外照明(道路照明) 1 3.0

三、负荷计算 1.总电力负荷计算： 按总装容量计算：ΣPe=345.00kW Kx=0.43

Pjs=KxΣP=0.43×345.00=148.35kW Sjs1=1.25Pjs=1.25×148.35=185.44kVA 按负荷分组计算：用电不均衡系数取1.05 电动机负荷Ps=291.00kW，数量9，K1=0.68；电焊机负荷S=45.00kW，数量3，K2=0.40；室外照明用电Ps3=9.00kW，数量3，K4=0.70； Sjs2=1.05×(1.38K1Ps+K2S+K4Ps3) =1.05×(1.38×0.68×291+0.40×45+0.70×9)=312.24kVA 比较Sjs1、Sjs2，取Sjs=Sjs2=312.24kVA 2.变压器、发电机组容量的选择 变压器SL7-315/10的额定容量Se=315kVA≥Sjs=312.24kVA,满足要求。

四、总干线(Z)线路电流计算、电器选用、导线面积的选择 1.总干线(Z)线路电流计算 总干线电力负荷的计算电流Ijs=1.52Sjs=1.52×312.24=474.60A 总干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×312.24+2.4×0=474.60A 2.总配电箱的选用 4

1）选择带总隔离开关+总断路器+总漏电保护器的配电箱 总干线开关额定电流计算Ih≥Ier=474.60A 总隔离开关和总断路器的额定电流630A 总干线漏电开关额定电流计算Ih≥1.3Ijs=1.3×474.60=616.98A 总漏电保护器额定电流630A，额定漏电动作电流100mA，额定漏电动作时间0.1s。 3.导线截面积的选择 1）导线截面积的选择 按发热条件导线的截面积IL1=Ijs=474.60A 架空绝缘导线:BV3×300+2×150＞16mm2,导线载流量IL=642.00A 2)导线校验 总干线短路保护：Ier=474.60A≤1.5IL=1.5×642.00=963.00A,满足要求。 总干线过载保护：Ier、Ih=474.60A≤1.25IL=1.25×642.00=802.50A,满足要求。 五、1号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择

1.电流计算 按总装容量计算：ΣPe=75.00 kW Kx=0.49 Pjs= KxΣPe=0.49×75.00=36.70kW Sjs=1.25Pjs=1.25×36.70=45.88kVA 分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×45.88=69.73A 分干线总熔体额定电流计算Ier≥1.52Sjs=1.52×45.88=69.73A 2.分配电箱的选用 1）选择总隔离开关+总断路器的分配电箱 分干线开关额定电流计算Ih≥Ier=69.73A，总隔离开关额定电流80 A 总断路器额定电流80A。 总配电箱中分路隔离开关额定电流为100A，分路断路器额定电流100A； 分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是160A;因此分 干线开关额定电流调整到180A,总配电箱中分路开关额定电流为200A。 3.分配电箱进线的导线截面积选择 5

1）导线截面积的选择 按发热条件选择导线的截面积IL≥Ijs=69.73A 总配电箱中分路开关额定电流为100A 架空绝缘导线: BV3×50+2×25＞16mm2,导线载流量IL=201.00A 2）导线校验 1号分干线短路保护：Ier=69.73A≤1.5IL=1.5×201.00=301.50A，满足要求。 1号分干线过载保护：Ier、Ih=69.73A≤1.25IL=1.25×201.00=251.25A，满足要求。 六、2号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择 1.电流计算 按总装容量计算：ΣPe=90.00 kW Kx=0.51 Pjs= KxΣPe=0.51×90.00=45.70kW Sjs=1.25Pjs=1.25×45.70=57.13kVA 分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×57.13=86.83A 分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×57.13+2.4×50.00=206.83A 2.分配电箱的选用 1）选择总隔离开关+总断路器的分配电箱 分干线开关额定电流计算Ih≥Ier=206.83A，总隔离开关额定电流225 A 总断路器额定电流225A。 总配电箱中分路隔离开关额定电流为250A，分路断路器额定电流250A； 3.分配电箱进线的导线截面积选择 1）导线截面积的选择 按发热条件选择导线的截面积IL≥Ijs=86.83A 总配电箱中分路开关额定电流为250A 架空绝缘导线: BV3×95+2×50＞16mm2,导线载流量IL=303.00A 2）导线校验 2号分干线短路保护：Ier=206.83A≤1.5IL=1.5×303.00=454.50A，满足要求。 2号分干线过载保护：Ier、Ih=206.83A≤1.25IL=1.25×303.00=378.75A，满足要求。 七、3号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择 1.电流计算 按总装容量计算：ΣPe=90.00 kW Kx=0.51 Pjs= KxΣPe=0.51×90.00=45.70kW Sjs=1.25Pjs=1.25×45.70=57.13kVA 分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×57.13=86.83A 分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×57.13+2.4×50.00=206.83A 2.分配电箱的选用 1）选择总隔离开关+总断路器的分配电箱 分干线开关额定电流计算Ih≥Ier=206.83A，总隔离开关额定电流225 A 总断路器额定电流225A。 总配电箱中分路隔离开关额定电流为250A，分路断路器额定电流250A； 3.分配电箱进线的导线截面积选择 1）导线截面积的选择 按发热条件选择导线的截面积IL≥Ijs=86.83A 6

总配电箱中分路开关额定电流为250A 架空绝缘导线: BV3×95+2×50＞16mm2,导线载流量IL=303.00A 2）导线校验 3号分干线短路保护：Ier=206.83A≤1.5IL=1.5×303.00=454.50A，满足要求。 3号分干线过载保护：Ier、Ih=206.83A≤1.25IL=1.25×303.00=378.75A，满足要求。 八、4号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择 1.电流计算 按总装容量计算：ΣPe=90.00 kW Kx=0.51 Pjs= KxΣPe=0.51×90.00=45.70kW Sjs=1.25Pjs=1.25×45.70=57.13kVA 分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×57.13=86.83A 分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×57.13+2.4×50.00=206.83A 2.分配电箱的选用 1）选择总隔离开关+总断路器的分配电箱 分干线开关额定电流计算Ih≥Ier=206.83A，总隔离开关额定电流225 A 总断路器额定电流225A。 总配电箱中分路隔离开关额定电流为250A，分路断路器额定电流250A； 3.分配电箱进线的导线截面积选择 1）导线截面积的选择 按发热条件选择导线的截面积IL≥Ijs=86.83A 总配电箱中分路开关额定电流为250A 架空绝缘导线: BV3×95+2×50＞16mm2,导线载流量IL=303.00A 2）导线校验 4号分干线短路保护：Ier=206.83A≤1.5IL=1.5×303.00=454.50A，满足要求。 4号分干线过载保护：Ier、Ih=206.83A≤1.25IL=1.25×303.00=378.75A，满足要求。 九、设备组及最大功率设备的开关箱进线线路电流计算、电器选用

合集下载

土方专项方案计算书

土方专项方案计算书

一、工程概况1.1 项目名称：XX房地产开发项目1.2 项目地点：XX市XX区1.3 建设单位：XX房地产开发有限公司1.4 设计单位：XX建筑设计研究院1.5 施工单位：XX建筑工程有限公司二、土方工程概况2.1 工程规模：本项目土方工程主要包括场地平整、基坑开挖、土方回填等。

2.2 土方量：根据设计图纸及现场实际情况，项目土方总量约为15万立方米。

三、编制依据3.1 国家标准《建筑地基基础工程施工及验收规范》（GB 50007-2011）3.2 《建筑工程施工质量验收统一标准》（GB 50300-2013）3.3 《建筑土石方工程施工及验收规范》（GB 50201-2012）3.4 《施工现场临时用电安全技术规范》（JGJ 46-2005）3.5 《施工现场机械设备检查技术规范》（JGJ 160-2016）四、计算方法4.1 土方量计算根据设计图纸及现场实际情况，本项目土方量计算如下：（1）场地平整：场地平整土方量为5万立方米；（2）基坑开挖：基坑开挖土方量为7万立方米；（3）土方回填：土方回填量为3万立方米。

4.2 土方运输计算根据土方量计算结果，本项目土方运输如下：（1）场地平整：需运输土方5万立方米；（2）基坑开挖：需运输土方7万立方米；（3）土方回填：需运输土方3万立方米。

4.3 土方施工机械计算根据土方量及运输距离，本项目需配备以下施工机械：（1）挖掘机：4台；（2）自卸汽车：10辆；（3）推土机：2台；（4）装载机：2台。

五、施工进度计划5.1 场地平整：预计工期为30天；5.2 基坑开挖：预计工期为45天；5.3 土方回填：预计工期为30天。

六、施工安全措施6.1 严格按照国家及地方相关法规、规范要求，做好施工安全管理工作；6.2 施工现场应设置明显的安全警示标志；6.3 施工机械操作人员应持证上岗，确保操作安全；6.4 加强施工现场安全巡查，及时发现并消除安全隐患。

七、环境保护措施7.1 严格按照国家及地方相关法规、规范要求，做好施工现场环境保护工作；7.2 施工现场应设置围挡，防止扬尘污染；7.3 施工现场产生的废水、废气等污染物应进行处理达标后排放；7.4 加强施工现场绿化，减少施工对环境的影响。

2023年版山东安全员C证考试[内部]培训模拟题库含答案必考点

2023年版山东安全员C证考试[内部]培训模拟题库含答案必考点

2023年版山东安全员C证考试[内部]培训模拟题库含答案必考点1、【多选题】《危险性较大的分部分项工程安全管理办法》规定，下列哪些工程应当编制专项施工方案（）。

（ABCDE ）A、有5台及以上用电设备的临时用电工程B、地质条件和周边环境复杂的基坑（槽）支护、降水工程C、高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程D、起重机械设备自身的安装、拆卸E、建筑幕墙安装工程2、【多选题】下列对防护栏杆栏杆柱的固定说法正确的是（）。

（ABC ）A、在基坑四周固定时，采用预埋或打入地面方式B、在混凝土楼面、屋面或墙面固定时，可用预埋件与钢筋焊牢C、基坑周边采用板桩时，钢管应设置在板桩外侧D、设置高度不低于150mm的挡脚板E、敞口立面无须采取满挂安全网3、【多选题】下列属于建筑施工安全技术交底主要内容的有（）。

（ABCDE ）A、工程项目和分部分项工程的概况B、施工过程的危险部位和环节及可能导致生产安全事故的因素C、针对危险部位采取的具体防范措施D、作业中应注意的安全事项E、作业人员应遵守的安全操作规程和规范4、【多选题】下列工程建设标准，属于强制性标准的是（）。

（ABC ）A、工程建设通用的综合标准B、工程建设通用的安全标准C、工程建设重要的通用的制图方法标准D、工程建设行业专用的实验标准E、工程建设行业专用的信息技术标准5、【多选题】下列（）属于施工现场临时用电施工组织设计的基本内容。

（ABCDE ）A、现场勘测B、进行负荷计算C、选择变压器D、设计防雷装置E、制定安全用电措施和电气防火措施6、【多选题】公安部1999年05月25日颁布的《公共娱乐场所消防安全管理规定》规定：在地下建筑内设置公共娱乐场所，应当符合下列规定（）。

（ABCDE ）A、只允许设在地下一层B、通往地面的安全出口不应少于二个，安全出口、楼梯和走道的宽度应当符合有关建筑设计防火规范的规定C、应当设置机械防烟排烟设施D、应当设置火灾自动报警系统和自动喷水灭火系统E、严禁使用液化石油气7、【多选题】动臂变幅幅度限制装置功能通过空载运动目测及查验计算书的方式进行。

康王路下穿流花湖隧道工程土建3A、4、6标施工总承包(3A标)

康王路下穿流花湖隧道工程土建3A、4、6标施工总承包(3A标)

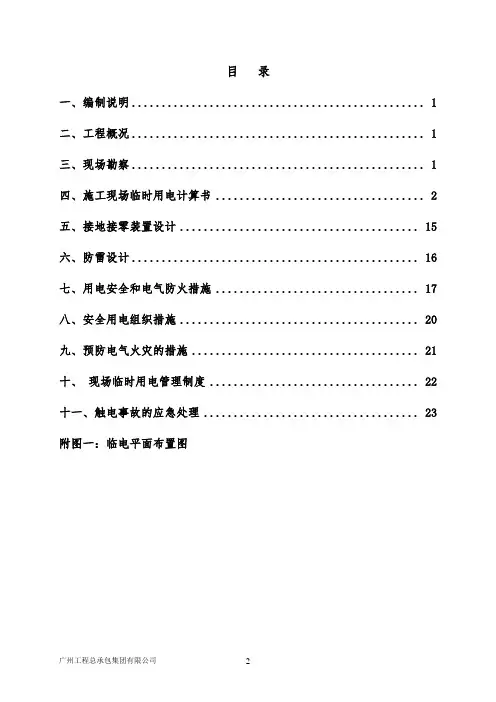

目录一、编制说明 (1)二、工程概况 (1)三、现场勘察 (1)四、施工现场临时用电计算书 (2)五、接地接零装置设计 (15)六、防雷设计 (16)七、用电安全和电气防火措施 (17)八、安全用电组织措施 (20)九、预防电气火灾的措施 (21)十、现场临时用电管理制度 (22)十一、触电事故的应急处理 (23)附图一：临电平面布置图一、编制说明根据现行用电施工规范和康王路下穿流花湖隧道工程土建3A、4、6标施工总承包（3A 标）施工平面图编制本方案。
