基于智能化变电站的继电保护配置和调试优化研究

19中国设备工程 2021.04 （下）中国设备工程C h i n a P l a n t E n g i n e e r i ng对于智能变电站来说，其组成部分主要包括有过程层、间隔层以及站控层。

其中，过程层大多被用于对电气数据以及设备运行相关参数进行检测和统计，并有效执行操作控制作业等；间隔层所具备的作用是汇总此层中各项实时数据信息，且做好一次设备的保护与控制工作；站控层则重点是针对全站所有设备实行监视控制、交换信息以及告警操作，同时完成对数据进行采集监控和保护管理等。

这样的三层结构，基本都通过光缆抑或是以太网等紧密联系起来，让信息采集、处理与执行等环节变得更加便捷。

1 智能变电站继电保护调试验收要点1.1 单体装置调试功能测试对单体装置的调试功能进行测试时，所采取的方式主要有：第一，同步时钟检测法。

功能以及需授时设备等的测试智能变电站的安装调试及验收要点探讨李民（中国能源建设集团江苏省电力建设第一工程有限公司，江苏 南京 210000）摘要：众所周知，在电网发展中，智能变电站的地位不言而喻，现如今已经被投入到全国范围内使用。

本文根据当前智能变电站实际建设的情况，对其调试以及验收流程进行了详细探讨，希望能够有一定的参考价值。

关键词：智能电网工程；调试；验收；要点中图分类号：TM63 文献标识码：A 文章编号：1671-0711（2021）04（下）-0019-03都隶属于同步时钟内容范畴，一般情况下，智能变电站中涉及到的同步时钟都是按照双重化来进行配置。

第二，保护功能检测法。

这种方法的内容包括保护定值、逻辑测试以及定值整定相关功能等，会在一定程度上给单体装置的调试功能带来重要影响。

第三，测控功能检测法，涉及到同期功能检测和防误闭锁等诸多内容。

1.2 合并单元测试这样的测试方法一般可以细分成5种情况，包括同步功能性测试、守时功能性检查、异常处理、电压切换以及并列型功能。

1.3 系统调试在对智能变电站相关系统进行调试的过程中，首先需要做好全站时钟的系统调试工作。

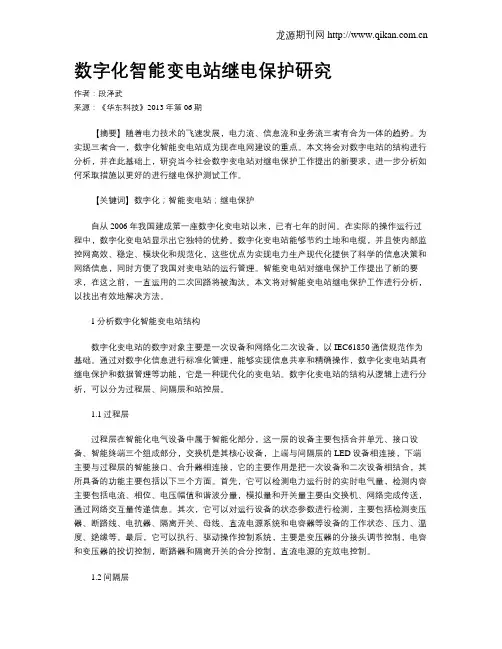

数字化智能变电站继电保护研究作者：段泽武来源：《华东科技》2013年第06期【摘要】随着电力技术的飞速发展，电力流、信息流和业务流三者有合为一体的趋势。

为实现三者合一，数字化智能变电站成为现在电网建设的重点。

本文将会对数字电站的结构进行分析，并在此基础上，研究当今社会数字变电站对继电保护工作提出的新要求，进一步分析如何采取措施以更好的进行继电保护测试工作。

【关键词】数字化；智能变电站；继电保护自从2006年我国建成第一座数字化变电站以来，已有七年的时间。

在实际的操作运行过程中，数字化变电站显示出它独特的优势。

数字化变电站能够节约土地和电缆，并且使内部监控网高效、稳定、模块化和规范化，这些优点为实现电力生产现代化提供了科学的信息决策和网络信息，同时方便了我国对变电站的运行管理。

智能变电站对继电保护工作提出了新的要求，在这之前，一直运用的二次回路将被淘汰。

本文将对智能变电站继电保护工作进行分析，以找出有效地解决方法。

1分析数字化智能变电站结构数字化变电站的数字对象主要是一次设备和网络化二次设备，以IEC61850通信规范作为基础。

通过对数字化信息进行标准化管理，能够实现信息共享和精确操作，数字化变电站具有继电保护和数据管理等功能，它是一种现代化的变电站。

数字化变电站的结构从逻辑上进行分析，可以分为过程层、间隔层和站控层。

1.1过程层过程层在智能化电气设备中属于智能化部分，这一层的设备主要包括合并单元、接口设备、智能终端三个组成部分，交换机是其核心设备，上端与间隔层的LED设备相连接，下端主要与过程层的智能接口、合升器相连接，它的主要作用是把一次设备和二次设备相结合，其所具备的功能主要包括以下三个方面。

首先，它可以检测电力运行时的实时电气量，检测内容主要包括电流、相位、电压幅值和谐波分量，模拟量和开关量主要由交换机、网络完成传送，通过网络交互量传递信息。

其次，它可以对运行设备的状态参数进行检测，主要包括检测变压器、断路线、电抗器、隔离开关、母线、直流电源系统和电容器等设备的工作状态、压力、温度、绝缘等。

智能变电站二次系统调试流程及关键技术研究摘要：随着智能化技术的日益成熟，智能变电站作为智能电网的重要组成部分，其建设与发展日益受到关注。

二次系统作为智能变电站的核心，其调试流程与关键技术对于确保变电站的安全、稳定运行具有重要意义。

本文首先介绍了智能变电站二次系统的基本结构，随后详细阐述了二次系统的调试流程，并对调试过程中的关键技术进行了深入研究。

关键词：智能变电站；二次系统；调试流程；关键技术一、引言智能变电站是应用先进的信息技术、自动化技术和智能设备，实现电网运行控制自动化、智能化和保护控制协同化的新型变电站。

二次系统作为智能变电站的大脑和神经中枢，负责监控、保护、控制等功能，其性能直接影响到变电站的安全与稳定运行。

因此，对智能变电站二次系统的调试流程及关键技术进行深入研究，对于提高变电站的运行效率、保障电网的安全稳定具有重要意义。

二、智能变电站二次系统概述智能变电站二次系统主要由站控层、间隔层和过程层组成。

站控层负责全站的数据采集、监控和管理，包括监控系统、远动系统、保护信息管理系统等；间隔层负责各间隔的保护、控制和测量，包括各种保护装置、测控装置等；过程层负责电气量的采集和电气设备的状态监测，包括合并单元、智能终端等。

这些层次之间通过高速网络通信，实现信息的共享和协同工作。

三、智能变电站二次系统调试流程（一）准备工作任何一项工作的成功，都离不开周密的准备。

在智能变电站二次系统调试前，首先要进行的是全面、细致的准备工作。

设计图纸和技术资料的收集是首要任务。

这些资料是理解二次系统结构、功能、连接方式的基础，也是制定调试方案的重要依据。

此外，调试工具、仪器和备件的准备也必不可少。

这些工具和仪器将用于测试、测量和校验二次系统的各项参数和性能。

制定调试方案和计划是准备工作的核心。

调试方案应明确调试的目标、内容、方法、步骤和验收标准，确保调试工作有序进行。

同时，还要根据调试方案制定详细的调试计划，明确各项调试任务的时间节点、责任人和资源需求。

探究智能电网继电保护的调试方法及其运行作者：杨欣冯勇来源：《华中电力》2013年第04期【摘要】智能化变电站作为实现电网智能化运行与控制的关键，是智能电网建设的核心环节，其保护与调试就变得尤为重要。

文章介绍了智能变电站继电保护架构体系，总结了智能电网继电保护调试方法，结合案例分析了调试过程中遇到的问题，并列举了相应的解决措施【关键词】智能电网；变电站；继电保护1引言在全球电力市场化进程进一步深入，分布式发电单元数量不断增加，电网复杂性、电压等级不断增高，用户对电能品质要求不断提高的大背景下，建设更加环保、经济、安全、可靠的智能化电网成为全球电力行业的共同发展目标。

作为一项面向未来的长期、庞大的科研课题和工程实践，也作为一个多技术交叉的网络控制系统，智能电网的发展以智能一次设备和二次设备为基础，充分整合运用了计算机、通信、传感以及电力电子工业技术等高精尖科技中的先进技术。

在这个过程中，各种高新技术的综合以及大规模新能源的投入使用对智能电网的自我保护以及控制调节能力提出了更高的要求。

智能化变电站作为实现电网智能化运行与控制的关键，是智能电网建设的核心环节，其保护与调试就变得尤为重要。

基于以上背景和思考，有必要开展对智能化变电站新技术条件下继电保护的新原理、新模式、新架构体系的研究，解决智能化变电站继电保护调节技术发展、实施及推广过程中关键性技术要素和难点，满足电网安全稳定运行对于继电保护专业的要求，确保继电保护专业技术发展方向的正确性、科学性以及前瞻性。

本文将从智能电网的关键环节也即智能变电站的角度进行继电保护调试的分析。

2智能化变电站继电保护架构体系简介智能化变电站继电保护技术区别于传统变电站，它以过程层网络作为其中心架构，通信标准体系选用IEC61850，主要包括以下几方面：（1）“两网三层”继电保护结构：智能化变电站可以在逻辑上按照不同的功能分割为三层，即过程层站控层和间隔层，这三层两网之间分别形成过程层网络与站控层网络，其结构如图1所示。
