无人机飞控系统和航拍系统设计合集

ArduPilot飞行控制系统的设计与应用随着技术的日新月异，人类的航空事业也得到了蓬勃发展，从最简单的动力飞行器到现在的高科技无人机，人们的探索精神和技术创新不断推动着空中科技的发展。

而无人机的快速普及和广泛应用，则离不开可靠的飞行控制系统。

ArduPilot飞行控制系统作为开源的自由软件，是其中的佼佼者。

本文将从ArduPilot的设计、应用和未来展望三方面来探讨这一主题。

ArduPilot的设计ArduPilot最初是由DIY无人机社区开发的一款开源飞行控制系统。

它使用了自由软件的开源模式，使得无人机技术的学习门槛进一步降低，让更多的爱好者和研究者能够参与到无人机的设计和研发中来。

ArduPilot最早的版本是基于Arduino开发的，后来演化为基于STM32的Pixhawk系列控制板，逐渐成为了无人机领域最受欢迎的开源飞控系统之一。

关于ArduPilot的设计，它的优势主要有以下几点：1. 开源作为一款典型的自由软件作品，ArduPilot拥有自由的、开放的、透明的、共享的等特点。

这些特点保证了ArduPilot的代码可以由任何人下载、修改和再发布。

这样一来，这个开源飞控系统不仅得以拥有一大批具备开发技能的开发者和贡献者，还可以让更多人学习和使用它，促进了整个行业的发展。

2. 多协议、多机型支持ArduPilot不仅可以支持传统四旋翼、六旋翼等常见轻型无人机，也支持飞船、直升机、固定翼等飞行器。

而且它同样支持不同的通信协议（比如MAVLink、FrSky、SBUS等），以及多种传感器（比如IMU、GPS，气压计等）的使用。

3. 系统所需硬件低廉无论是对于一般爱好者还是研究人员来说，成本永远都是非常关键的因素。

ArduPilot依然遵循着Arduino创意无限展示平台的开发理念，使用简单、易得的硬件部件，保证了其研究和实现的门槛相对较低。

ArduPilot的应用ArduPilot飞行控制系统作为一个开源免费的技术解决方案，其在无人机行业中是备受认可和欢迎的。

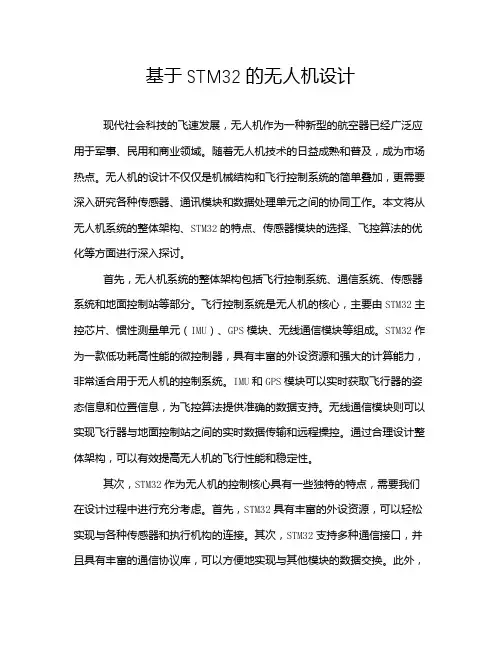

基于STM32的无人机设计现代社会科技的飞速发展，无人机作为一种新型的航空器已经广泛应用于军事、民用和商业领域。

随着无人机技术的日益成熟和普及，成为市场热点。

无人机的设计不仅仅是机械结构和飞行控制系统的简单叠加，更需要深入研究各种传感器、通讯模块和数据处理单元之间的协同工作。

本文将从无人机系统的整体架构、STM32的特点、传感器模块的选择、飞控算法的优化等方面进行深入探讨。

首先，无人机系统的整体架构包括飞行控制系统、通信系统、传感器系统和地面控制站等部分。

飞行控制系统是无人机的核心，主要由STM32主控芯片、惯性测量单元（IMU）、GPS模块、无线通信模块等组成。

STM32作为一款低功耗高性能的微控制器，具有丰富的外设资源和强大的计算能力，非常适合用于无人机的控制系统。

IMU和GPS模块可以实时获取飞行器的姿态信息和位置信息，为飞控算法提供准确的数据支持。

无线通信模块则可以实现飞行器与地面控制站之间的实时数据传输和远程操控。

通过合理设计整体架构，可以有效提高无人机的飞行性能和稳定性。

其次，STM32作为无人机的控制核心具有一些独特的特点，需要我们在设计过程中进行充分考虑。

首先，STM32具有丰富的外设资源，可以轻松实现与各种传感器和执行机构的连接。

其次，STM32支持多种通信接口，并且具有丰富的通信协议库，可以方便地实现与其他模块的数据交换。

此外，STM32还具有丰富的中断控制功能和低功耗模式，在无人机的实际应用中能够更好地满足系统对功耗和实时性的要求。

因此，在无人机的设计过程中，选择STM32作为主控芯片不仅能够降低系统的制造成本，还能够提高系统的稳定性和可靠性。

传感器模块的选择是无人机设计中至关重要的一环，不同的传感器模块会直接影响到飞行器的姿态控制和导航定位精度。

目前，常用的传感器模块包括加速度计、陀螺仪、磁力计、气压计、GPS模块等。

加速度计和陀螺仪主要用于测量飞行器的加速度和角速度，从而实现姿态的稳定控制；磁力计可以提供与地磁场的相对方向信息，帮助飞行器实现航向控制；气压计可以测量大气压强，辅助飞行器的高度控制；GPS模块则可提供全球定位服务，实现飞行器的准确导航定位。

一、课程名称：无人机航拍课程二、课时安排：共4课时三、教学目标：1. 让学生了解无人机的基本原理和构造；2. 培养学生无人机航拍的基本技能；3. 增强学生的创新思维和团队合作能力；4. 提高学生的审美素养和艺术鉴赏能力。

四、教学内容：1. 无人机基本原理与构造2. 无人机操作技巧3. 航拍拍摄技巧4. 后期剪辑与制作五、教学步骤：第一课时：无人机基本原理与构造1. 导入：通过图片、视频等形式，让学生了解无人机的发展历程和应用领域。

2. 讲解：讲解无人机的基本原理和构造，包括飞控系统、动力系统、导航系统等。

3. 实践：学生分组，每组一台无人机，进行无人机拆解和组装练习。

4. 总结：总结本节课所学内容，布置课后作业。

第二课时：无人机操作技巧1. 导入：回顾上一节课所学内容，引出无人机操作技巧。

2. 讲解：讲解无人机操作的基本技巧，包括起飞、降落、悬停、前进、后退等。

3. 实践：学生分组，每组一台无人机，进行无人机操作练习。

4. 总结：总结本节课所学内容，布置课后作业。

第三课时：航拍拍摄技巧1. 导入：回顾前两节课所学内容，引出航拍拍摄技巧。

2. 讲解：讲解航拍拍摄的基本技巧，包括飞行高度、拍摄角度、构图等。

3. 实践：学生分组，每组一台无人机，进行航拍拍摄练习。

4. 总结：总结本节课所学内容，布置课后作业。

第四课时：后期剪辑与制作1. 导入：回顾前三节课所学内容，引出后期剪辑与制作。

2. 讲解：讲解后期剪辑与制作的基本技巧，包括视频剪辑、音频处理、特效添加等。

3. 实践：学生分组，每组一台无人机，进行航拍视频剪辑与制作。

4. 总结：总结本节课所学内容，布置课后作业。

六、教学评价：1. 课堂表现：观察学生在课堂上的参与度、团队合作能力等。

2. 课后作业：检查学生完成作业的质量，了解学生对所学知识的掌握程度。

3. 航拍作品：评价学生的航拍作品，包括拍摄技巧、后期制作等方面。

七、教学反思：1. 教学过程中，关注学生的个体差异，因材施教。

无人机载荷装置控制系统的设计与实现随着科技的不断发展，无人机在各个领域中被广泛应用，如农业、环境保护、安全预警等。

而无人机的载荷装置则成为实现无人机任务的重要组成部分，因为可以通过载荷装置实现对目标对象进行采集、监控和观测等操作。

因此，本文将探讨无人机载荷装置控制系统的设计与实现。

一、无人机控制系统的基础构成无人机控制系统基本的构成主要包括传感器、执行机构和控制器。

其中，传感器是感知无人机周围环境的设备，如提供姿态信息的加速度计、陀螺仪、磁强计等；执行机构则是实现无人机动作的装置，如舵机、马达、电机等；控制器则是对传感器采集到的信息进行运算处理，然后通过执行机构来对无人机进行控制。

二、无人机载荷装置的设计要求无人机载荷装置作为实现无人机任务的关键组成部分，在设计时需满足以下要求：1.负载能力无人机载荷装置需要有一定的承重能力，以便搭载相应的设备完成任务。

而承载能力不足会使无人机不稳定，甚至危及安全，因此必须在设计时充分考虑。

2.鲁棒性和可靠性无人机载荷装置在实际使用中，受到复杂的环境因素和操作误差的影响，容易出现故障。

为提高机载装置的可靠性，可以采用更高质量的材料，采用多点支撑设计，合理设置冗余措施等。

3.协同性无人机载荷装置需要与其他设备协同工作，如地面站、地理信息系统等。

因此在设计时，需要充分考虑协调性和统一性，采用标准接口和数据协议，以实现数据的快速传输和处理。

三、无人机载荷装置控制系统的实现方案无人机载荷装置控制系统的实现方案主要涉及四个方面：主控板选择、操作系统选择、电路设计和软件开发。

1.主控板选择目前市场上常见的主控板有STM32系列、FPGA、Arduino等，根据实际需求的灵活性、扩展性、性能等因素，可根据实际需求选择主控板。

2.操作系统选择目前无人机使用的操作系统主要分为RTOS、Linux、Windows 等。

Linux系统相对轻量级，可以满足对无人机的控制和数据处理等需求。

无人机电动动力系统的集成设计在当今科技飞速发展的时代，无人机已经成为了各个领域中不可或缺的工具。

从航拍、农业植保到物流配送、应急救援，无人机的应用场景不断拓展。

而无人机电动动力系统作为其核心组成部分，其集成设计的优劣直接影响着无人机的性能、续航能力和可靠性。

一、无人机电动动力系统的组成无人机电动动力系统主要由电池、电机、电调（电子调速器）和螺旋桨这四个关键部分组成。

电池是整个系统的能量来源，其性能直接决定了无人机的续航时间。

目前，常见的无人机电池有锂聚合物电池（LiPo）和锂离子电池（Liion）。

锂聚合物电池具有较高的能量密度和放电能力，但相对来说安全性稍逊一筹；锂离子电池则在安全性方面表现较好，但能量密度和放电能力略逊于锂聚合物电池。

电机则是将电能转化为机械能的核心部件。

根据结构和工作原理的不同，无人机电机可分为无刷电机和有刷电机。

无刷电机由于其高效率、低噪音、长寿命等优点，已成为无人机领域的主流选择。

电调的作用是控制电机的转速，通过接收飞控系统的指令，调整电机的输出功率，从而实现无人机的各种飞行姿态和动作。

螺旋桨则是将电机产生的动力转化为推力，推动无人机飞行。

螺旋桨的尺寸、形状和桨叶数量等参数都会影响其产生的推力和效率。

二、集成设计的考虑因素在进行无人机电动动力系统的集成设计时，需要综合考虑多个因素，以实现性能的最优化。

1、功率匹配电池的输出功率、电机的功率和电调的承受能力必须相互匹配。

如果电池无法提供足够的功率，无人机将无法达到预期的飞行性能；反之，如果电机和电调的功率过大，而电池无法支持，不仅会影响续航，还可能导致电池过热甚至损坏。

2、重量与尺寸无人机的重量和尺寸直接影响其飞行性能和操控性。

因此，在选择电动动力系统的组件时，需要在满足性能要求的前提下，尽量选择重量轻、尺寸小的产品。

同时，要合理布局各个组件，以保持无人机的重心平衡。

3、效率优化提高整个动力系统的效率是延长续航时间的关键。

四旋翼无人机航拍云台的控制系统设计林峰;王晓晓;曲晓光【摘要】四旋翼航拍云台是低空机载拍摄中稳定相机视轴的稳定平台,选取两轴云台为设计对象,对云台的控制系统进行设计研究.其中控制系统包括视轴框架传感器,云台主控制器,云台框架电机,云台框架四部分组成.通过闭环控制反馈传感器对云台电机检测的位置信号到主控制器中,主控制器处理信号并控制电机转矩,使云台电机隔离无人机的机体扰动,可靠稳定地完成航拍任务.改进了传统人工调节PID控制参数的繁琐方式,采用遗传算法来整定PID控制参数,并通过仿真验证了该方法整定的参数使控制系统无超调,响应速度快.【期刊名称】《沈阳航空航天大学学报》【年(卷),期】2016(033)005【总页数】6页(P55-60)【关键词】控制系统;遗传算法;四旋翼无人机;航拍云台;PID【作者】林峰;王晓晓;曲晓光【作者单位】沈阳航空航天大学自动化学院,沈阳110136;沈阳航空航天大学自动化学院,沈阳110136;沈阳航空航天大学自动化学院,沈阳110136【正文语种】中文【中图分类】TP274近年来，随着自动控制技术、机械制造、无线传输等高新科技水平的不断提高，无人机技术逐渐进入了民用领域，单纯的无人机飞行没有实际的应用价值，但是无人机装载设备在恶劣的环境中进行实际任务的执行就显出了很高的价值。

无人机(Unmanned Aerial Vehicles，UAV)低空遥感技术是当今国内外研究热点之一，航拍是低空遥感技术中的一种，使用相应的机载遥控设备实现空中拍摄、测绘、海洋监测、森林防火等应用，稳定的机载平台在其中发挥着重要作用。

为获取高质量的低空遥感影像，机载测量设备(如照相机、摄像机等)必须固定在高度稳定的云台上[1-2]。

高度稳定的云台隔离无人机姿态的干扰、框架间的耦合，降低机械振动、电机的反电动势的误差干扰，确保无人机机载相机视轴的稳定。

无人机机载相机能否正常拍摄出高质量的低空遥感影像，关键是相机的视轴相对地面保持稳定。

无人直升机的设计方案无人机的设计与组装一、结构设计：1.确定无人直升机的尺寸和重量要求，以及所需的载荷能力。

2.设计无人直升机的主要部件，包括机身、旋翼、电池舱、舵机等。

3.使用轻量化材料，如碳纤维复合材料，以降低重量并提高强度。

4.进行结构强度分析，确保无人直升机在飞行过程中具有足够的稳定性和耐久性。

二、电子系统设计：1.确定无人直升机所需的电子设备，包括控制器、遥控器、传感器等。

2.设计适合无人直升机的电路，并进行电路仿真和优化，确保电路的可靠性和高效性。

3.选择合适的电源系统，如锂电池，并设计电池管理系统，确保电池的安全使用和充电。

4.设计电子系统的布局，确保各个电子设备之间的相互连接和工作的稳定。

三、控制系统设计：1. 选择合适的飞控系统，如常见的Pixhawk飞控系统。

2.设计无人直升机的姿态控制算法，并进行模拟和优化，确保在不同的飞行姿态下，无人直升机能够保持稳定。

3.设计遥控器和无人直升机之间的通信协议，确保遥控器能够准确地控制无人直升机的飞行。

四、组装步骤：1.根据结构设计，将无人直升机的各个部件组装在一起。

确保零部件之间的连接紧固，以防止在飞行过程中出现松动。

2.将电子设备和传感器等安装在无人直升机上，确保各个设备之间的连接正确无误。

3.进行电子系统的调试和校准，确保无人直升机各个电子设备的工作正常，传感器的数据准确。

4.进行姿态控制系统的调试，确保无人直升机在飞行过程中能够保持稳定。

5.进行无人直升机的地面测试，确保无人直升机在飞行前具有良好的性能和安全性。

总结：。

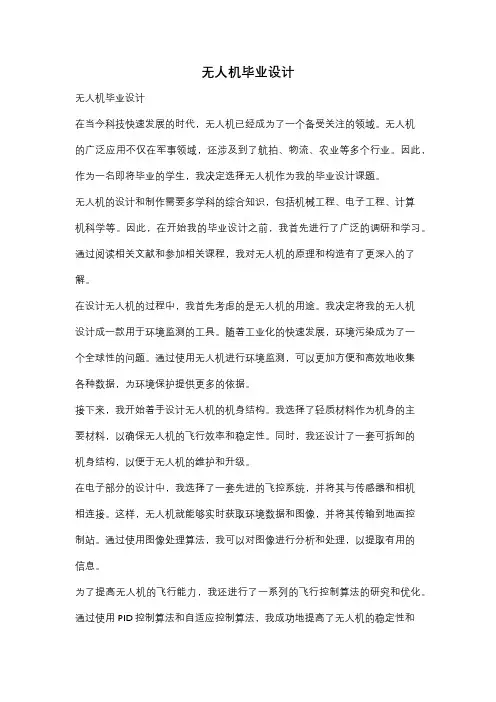

无人机毕业设计无人机毕业设计在当今科技快速发展的时代，无人机已经成为了一个备受关注的领域。

无人机的广泛应用不仅在军事领域，还涉及到了航拍、物流、农业等多个行业。

因此，作为一名即将毕业的学生，我决定选择无人机作为我的毕业设计课题。

无人机的设计和制作需要多学科的综合知识，包括机械工程、电子工程、计算机科学等。

因此，在开始我的毕业设计之前，我首先进行了广泛的调研和学习。

通过阅读相关文献和参加相关课程，我对无人机的原理和构造有了更深入的了解。

在设计无人机的过程中，我首先考虑的是无人机的用途。

我决定将我的无人机设计成一款用于环境监测的工具。

随着工业化的快速发展，环境污染成为了一个全球性的问题。

通过使用无人机进行环境监测，可以更加方便和高效地收集各种数据，为环境保护提供更多的依据。

接下来，我开始着手设计无人机的机身结构。

我选择了轻质材料作为机身的主要材料，以确保无人机的飞行效率和稳定性。

同时，我还设计了一套可拆卸的机身结构，以便于无人机的维护和升级。

在电子部分的设计中，我选择了一套先进的飞控系统，并将其与传感器和相机相连接。

这样，无人机就能够实时获取环境数据和图像，并将其传输到地面控制站。

通过使用图像处理算法，我可以对图像进行分析和处理，以提取有用的信息。

为了提高无人机的飞行能力，我还进行了一系列的飞行控制算法的研究和优化。

通过使用PID控制算法和自适应控制算法，我成功地提高了无人机的稳定性和操控性能。

此外，我还设计了一套自主导航系统，使无人机能够在没有人为操控的情况下完成任务。

在完成无人机的设计和制作后，我进行了一系列的测试和实验。

通过对无人机的飞行性能、数据采集能力和图像处理能力进行测试，我验证了我的设计的可行性和有效性。

同时，我也进行了一些模拟实验，以评估无人机在不同环境条件下的适应性。

通过这个毕业设计的过程，我不仅学到了很多关于无人机的知识和技术，还提高了自己的问题解决能力和团队合作能力。

在实践中，我遇到了很多挑战和困难，但通过不断学习和努力，我成功地克服了它们。

中大型无人机飞控系统功能设计通用要求及符合性验证方法1范围本标准规定了中高风险民用大型无人驾驶航空器飞行控制、导航与管理系统的通用要求及符合性验证方法。

本标准适用于中高风险民用大型无人驾驶航空器飞行控制、导航与管理系统的设计、生产和审定等。

2术语和定义下列术语和定义适用于本文件。

2.1无人驾驶航空器是指机上没有机载驾驶员，自备动力系统的航空器，按照性能指标分为微型、轻型、小型、中型和大型。

2.2民用无人驾驶航空器是指从事除用于执行军事、警察和海关飞行任务外的无人驾驶航空器。

2.3大型无人驾驶航空器指最大起飞重量超过150千克的无人驾驶航空器。

2.4飞行控制、导航与管理系统无人机飞行控制、导航与管理系统是无人机的关键核心系统之一。

2.5飞行控制与管理功能飞行控制与管理功能一般分为飞行控制功能、飞行管理功能和告警功能。

注1：飞行控制功能：产生和传输控制指令，使航空器达到给定的飞行状态、按预期的轨迹飞行，并实现干扰抑制、容错控制、飞行包线保护、自动应急处置等；注2：飞行管理功能：整个飞行过程中的管理，一般包括导航管理、健康管理、余度管理、飞参记录功能、其它系统或设备管理（如需）等；注3：告警功能：以确保在出现功能故障和功能间的耦合故障时，最大限度向地面机组人员提供准确和足够的信息。

2.6人工遥控操纵子系统人工遥控操纵子系统是指人工在地面用来传递操纵指令给无人机的所有部件的总称。

2.7控制方式无人机控制方式分为自动控制、人工遥控及它们的组合。

注1：人工遥控：在人工遥控方式下，地面机组根据无人机的状态信息和任务要求控制无人机的飞行。

要求人工遥控的输入与飞行控制、导航与管理系统的工作相兼容，不应导致失控或不稳定。

注2：自动控制：在自动控制方式下，飞行控制系统根据传感器获取的航空器状态信息和任务规划信息自动控制无人机的飞行。

注3：人工遥控和自动控制的组合。

3中大型无人机飞控系统功能设计通用要求民用大型无人驾驶航空器飞行控制、导航与管理系统应符合本标准要求。

无人机电动系统的设计与优化随着科技的飞速发展，无人机在各个领域的应用日益广泛，从航拍、农业植保到物流配送、环境监测等。

而无人机电动系统作为其核心组成部分，直接影响着无人机的性能、续航能力和可靠性。

一个精心设计和优化的电动系统对于提升无人机的整体表现至关重要。

一、无人机电动系统的组成无人机电动系统主要由电池、电机、电调（电子调速器）和螺旋桨四个部分组成。

电池是无人机的能量来源，其性能直接决定了无人机的续航时间。

目前，常用的无人机电池有锂聚合物电池（LiPo）和锂离子电池（Liion）。

LiPo 电池具有较高的能量密度和放电能力，但安全性相对较低；Liion 电池则在安全性和循环寿命方面表现较好，但能量密度和放电能力略逊一筹。

电机则负责将电能转化为机械能，驱动螺旋桨旋转，从而产生升力和推力。

无人机电机主要有有刷电机和无刷电机两种。

无刷电机由于效率高、寿命长、功率密度大等优点，已成为无人机的主流选择。

电调的作用是控制电机的转速和转向，实现对无人机飞行姿态的精确控制。

它接收飞控系统的指令，并根据电池电压和电机负载情况，调整输出电流和电压，确保电机稳定运行。

螺旋桨则是将电机的旋转动力转化为空气动力，为无人机提供升力和推力。

螺旋桨的尺寸、形状和桨叶数量等参数都会影响其性能。

二、设计考虑因素在设计无人机电动系统时，需要综合考虑多个因素，以满足不同应用场景的需求。

1、负载需求首先要明确无人机的负载，包括机身重量、搭载的设备重量等。

根据负载情况，计算出所需的升力和推力，从而确定电机和螺旋桨的规格。

2、飞行性能不同的应用场景对无人机的飞行性能有不同的要求。

例如，航拍无人机需要平稳的飞行和精确的悬停能力，而竞速无人机则追求高速和敏捷的飞行性能。

这就需要在电机转速、扭矩、螺旋桨效率等方面进行优化。

3、续航能力续航时间是无人机的一个重要指标。

为了延长续航时间，可以选择高能量密度的电池，优化电机和电调的效率，降低系统的整体功耗。

www�ele169�com | 31智能应用四旋翼无人机作为科技产品在近年来取得了快速的发展，凭借迅捷灵活和稳定可靠等特点被广泛应用于各个领域。

具有自主避障功能的无人机无论其安全性还是应用性都得到了极大的提升，下面我们将介绍基于开源飞控的四旋翼无人机的避障飞行系统设计。

1 四旋翼无人机避障系统总体设计通过四旋翼飞行器上安装的传感器来实时检测周围环境，进而使飞行器根据周围环境判断是否改变当前飞行状态。

这一避障方案的基本结构可分为三个部分，第一部分是检测模块，即使用传感器，感知周围的障碍物；第二部分是通信模块，即副控制板与飞控主板实现通信；第三部分决策模块，即飞控主板根据得到的传感器数据，进行判断后，对飞行器发出相应的控制指令来控制飞行状态，本文基于此原理实现四旋翼飞行器的避障飞行系统设计。

2 基于PX4飞控无人机的硬件结构介绍■2.1 Arduino 副控制模块该模块基于Arduino Uno R3(主控芯片ATMega328P，14个I/O 口，内存32KB，时钟频率16MHz)芯片，该芯片通过UART 串口与主控芯片相连接，通过I 2C 总线与四个方位的测距传感器相连，通过轮询方式向四个方向的传感器请求数据。

图1 无人机总体硬件结构■2.2 超声波传感器测距模块该模块使用US-100超声波传感器(电压5v，探测距离2cm~450cm，精度3mm)，飞行器前、后、左、右四个方向分别安装了超声波测距传感器，检测飞行环境内可能存在的障碍物。

在I 2C 总线上，四个不同方位的传感器具有不同的地址(0xf0，0xf2，0xf4，0xf6)，根据不同的地址副芯片便可识别来自不同方向的传感器数据。

测距传感器采取IO 触发原理，当拉低传感器TRIP 引脚后给一个50μs 高电平信号，传感器开始一次测距，副芯片得到传感器返回的数据后计算出距离。

■2.3 PX4主控制模块四旋翼飞行器主控基于Pixhawk2.4.8开源飞控。

工业控制计算机测量与控制.2006.14(6)　Computer Measurement &Control 　・759・收稿日期:2005-10-25;　修回日期:2005-12-07。

作者简介:高建尧(1981-),男,浙江龙游人,硕士生,主要从事控制理论、控制工程、无人机导航与控制等方向的研究。

文章编号:1671-4598(2006)06-0759-03 中图分类号:TP273 文献标识码:A某型无人机导航/飞控系统设计与仿真高建尧,卢京潮,闫建国(西北工业大学自动化学院,陕西西安　710072)摘要:某型无人机以DSP 为核心部件,介绍了其导航/飞控系统硬件设计、结构,其中主要包括数据采集、数据通信,介绍了导航/飞控软件,给出流程框图,设计了用于验证该系统的仿真系统;仿真系统引入大气模拟系统和GPS 模拟系统,介绍大气模拟系统结构原理和GPS 工作原理,仿真各子系统之间采用CAN 总线进行连接,并且挂载真实舵机,检测舵机偏转检测,形成负反馈;最后,给出系统仿真步骤和仿真内容,得出仿真结果,验证该系统可行、正确。

关键词:无人机;导航/飞控系统;仿真;CAN 总线N avigation/Flight Control System Design and Simulation of Certain UAVGao Jianyao ,L u Jingchao ,Yan Jianguo(College of Automation ,Northwestern Polytechnical University ,Xi ’an 710072,China )Abstract :The hardware of certain UAV is based on DSP.The structure of navigation/flight control system mainly including data acqui 2sition and data communication is introduced.The software of navigation/flight control and t he flowchart are given as well.A simulation sys 2tem is designed where t he air data system and GPS simulation system are brought in.The principle of t he two systems is explained.The sub -systems of t he simulation system are connected to each ot her t hrough CAN -bus ,real servos are brought into t he simulation system and a feedback system is established.At t he end ,t he process and content of t he simulation are put up and t he result s are given which show t he navigation and flight control system is feasible and correct.K ey w ords :UAV ;navigation/flight control system ;simulation ;CAN -bus0　引言随着航空事业的发展,无人机的研制和使用越来越受到人们的重视,无人机以其体积小、成本低、多用途和可复用等特点成为关注的焦点。

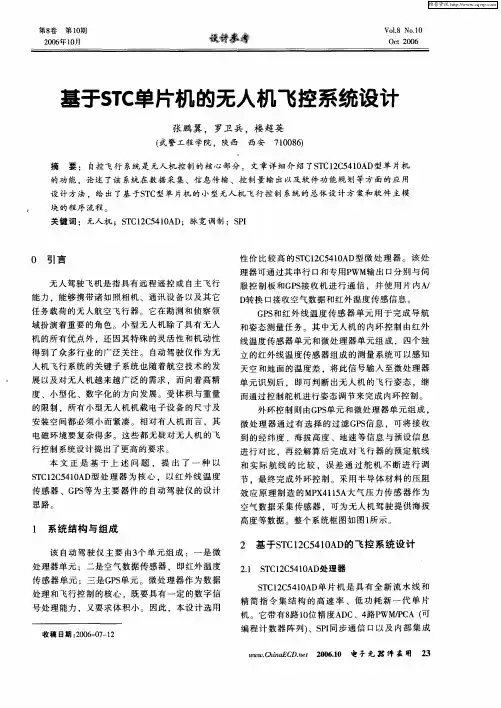

飞控的组成
无人机区别于航模最主要的原因是具有飞行控制系统，简称飞控系统或者飞控，
飞控是控制无人机飞行姿态和运动方向的部件，是无人机完成起飞、空中飞行、
执行任务、返场回收等飞行过程的核心系统，也称为自动驾驶仪，相当于有人机
的驾驶员，是无人机执行任务的关键。

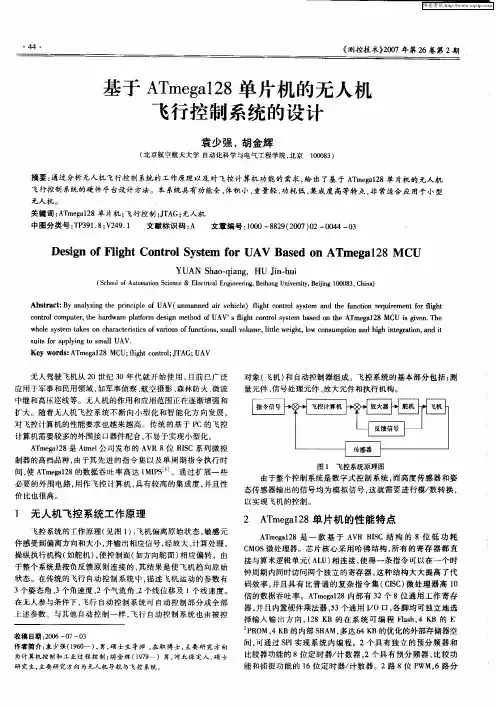

无人机飞控系统的组成
飞控系统一般由传感器、机载计算机和执行机构三大部分组成。

无人机固定翼控制系统设计与仿真研究无人机是一种自主飞行的航空机器人，通常由航空飞行控制系统和其他外围传感装置、通讯系统等组成。

其中，控制系统是无人机的关键组成部分，它负责控制无人机的飞行姿态和航向，以实现无人机的自主飞行。

传统的无人机控制系统多数采用固定翼结构设计，因此本文主要探讨无人机固定翼控制系统设计与仿真研究。

一、固定翼无人机的基本结构和工作原理固定翼无人机基本结构主要包括机翼、机身、舵面和发动机等。

机翼是固定翼无人机的主要承载组件，可以提供升力和支撑力。

机身是固定翼无人机的主要结构，其内部安装了电路系统、传感器和能源装置。

舵面是由机身和机翼连接处伸出的可控制乘务飞行姿态的装置，包括升降舵和方向舵。

固定翼无人机的飞行原理是采用机翼产生升力，并通过舵面调节升力分布，以调整飞行姿态和航向。

无人机通常采用多种传感器来检测环境和自身状态，如陀螺仪、加速度计、磁力计、GPS等，以实现自主飞行控制。

二、固定翼无人机控制系统设计固定翼无人机控制系统设计包括硬件设计和软件设计两部分。

硬件设计主要包括电机、电调、遥控器、传感器等组成部分。

其中，电机和电调负责控制无人机的起降、加速、减速、爬升等动作，遥控器提供人工干预，传感器提供环境和自身状态反馈信号。

软件设计主要包括飞行控制器、自主导航算法、有人机通讯系统等模块。

其中，飞行控制器是无人机的核心控制模块，负责控制无人机的飞行姿态和航向，以及与其他模块的通信。

自主导航算法负责根据传感器反馈数据，为无人机提供飞行轨迹规划、路径选择、安全避障等功能。

有人机通讯系统包括数据链、图传、遥控等模块，与地面设备进行通讯。

三、仿真研究为了评估固定翼无人机控制系统的稳定性和性能，通常需要进行仿真研究。

仿真可以有效降低无人机试飞成本和飞行风险，同时也方便对控制策略进行实验和优化。

在仿真研究中，可以采用多种工具和方法。

例如，使用Matlab/Simulink等软件搭建控制系统的建模和仿真环境；使用ROS等机器人操作系统进行控制算法实验；使用Flightgear等自由飞行模拟器进行飞行模拟和虚拟制导。
