20MWp光伏发电项目 电能质量研究报告

某公司 二零一六年八月 太原 目 录 1、设计依据及设计原则 ............................................. 1 1.1设计依据 .................................................. 1 1.2依据的规程规范 ............................................ 1 1.3主要设计原则 .............................................. 2 1.4主要设计内容 .............................................. 2 1.5建设规模 .................................................. 2 2、光伏电站项目概述 ............................................... 3 2.1光伏电站站址概况 .......................................... 3 2.2太阳能资源分析 ............................................ 3 2.3光伏电站的总体规划方案 .................................... 4 3、光伏电站接入系统方案 ........................................... 6 4、光伏项目对电能质量的影响 ....................................... 8 4.1 研究条件 .................................................. 8 4.2 谐波 ...................................................... 8 4.3 电压波动的计算 ........................................... 18 5 、结论 ......................................................... 22 5.1谐波计算结论 ............................................. 22 5.2电压波动评估结论 ......................................... 22 5.3评估结论 ................................................. 22 第1页

1、设计依据及设计原则 1.1设计依据 （1） 山西省发展和改革委员会《关于同意某公司20兆瓦分布式光伏发电项目开展前期工作的函》（晋发改新能源函【2014】720号）。 （2） 国家及电力行业现行的各项规程规范。 （3） 某公司提供的各项基础资料。

1.2依据的规程规范 GB/T12326 《电能质量 电压波动和闪变》 GB/T15543 《电能质量 三相电压不平衡》 GB/T14549 《电能质量 公用电网谐波》 GB/T12325 《电能质量 供电电压偏差》 GB/T19862 《电能质量监测设备通用要求》 GB/T24337 《电能质量公用电网间谐波》 GB/T448 《电能计量装置技术管理规定》 GB/T614 《多功能电度表》 GB/T645 《多功能电度表通信协议》 GB/T19939-2005 《光伏系统并网技术要求》 GB/T 20046-2006 《光伏系统电网接口特性》 GB/T18479-2001 《地面光伏系统概述和导则》 GB/T19964-2012 《光伏发电站设计规范》 GB 50797-2012 《光伏发电站设计规范》 SJ/T11127-1997 《光伏发电系统的过电压保护—导则》 NB/T32005-2013 《光伏发电站低电压穿越检测技术规程》 NB/T32006-2013 《光伏发电站电能质量检测技术规程》 GB/T29321-2012 《光伏发电站无功补偿技术规范》 GB/T14285-2006 《继电保护和安全自动装置技术规程》 GB/T50062-2008 《电力装置的继电保护和自动装置设计规范》 DL755-2001 《电力系统安全稳定导则》 第2页

DL/T5202-2004 《电能量计量系统设计技术规程》 SD131-1984 《电力系统技术导则》 国家电网公司二O O九年颁发的《国家电网公司电力系统安全稳定计算规定》 国家电网公司《十八项电网重大反事故措施》

1.3主要设计原则 1) 光伏电站规划及本期建设容量：本工程规划容量为20兆瓦，本期装机容量为20兆瓦。 2) 设计水平年：本工程计划2017年投产，接入系统设计水平年选为2017年。

1.4主要设计内容 1) 临汾地区电力系统现状分析及某公司振发光伏发电项目接入系统设计； 2) 临汾地区电力市场分析预测、装机安排及电力电量平衡，论述临汾振发光伏电站建设的必要性； 3) 振发光伏电站接入系统方案，相应的电气计算（潮流、稳定、短路计算），分析对电力系统的影响；接入系统方案技术经济比较及接入系统的推荐方案； 4) 电力系统对光伏电站的主要技术要求。

1.5建设规模

光伏电站的规模主要考虑所在地区的太阳能资源、电力系统需求情况、项目开发建设条件等因素。从地区能源资源来看，临汾是我国太阳能资源丰富的地区之一，临汾市某公司县多年年日照时数平均为2763小时，日照百分率为60%-80%，且阴雨天气少、日照时间长、辐射强度高、大气透明度好，属于太阳辐射高值区，非常适宜建设光伏电站。某公司振发光伏发电站规划装机容量为20MWp，本期一次建成。分为20个光伏阵列模块，每个模块装机1MWp；采用500kw逆变器及升压变升压至35kv后，通过电缆汇集至汇集站后接入电力系统。 第3页

2、光伏电站项目概述 2.1光伏电站站址概况 某公司振发新能源科技有限公司20MWp光伏发电项目位于临汾市某公司县男西贾沙向村。工程规划容量20MWp。总面积1034平方公里。 站址地理位置如图：

图2.1.1 振发光伏电站站址地理位置图 2.2太阳能资源分析 某公司县振发20MWp光伏发电项目所在地点全年平均日照时数约为2763.95小时，太阳能资源丰富，年平均太阳辐射量比较稳定，属于太阳能辐射资源丰富区域，能够为光伏电站提供充足的光照资源，实现社会、环境和经济效益。 山西省有3个太阳辐射观测站，即：大同气象站（三级站）、太原气象站（二级站）、侯马气象站（三级站）。距离本工程拟建厂址较近且有太阳辐射观测业务的是侯马气象站。本工程拟建厂址距离侯马气象站约为25km。分析两处地貌条件基本相似，同属黄土丘陵地带，故本次选用侯马气象站多年观测资料，经分析统计后，代替站址处气象条件。采用MeteoNom6与侯马气象站观测的辐量资料进行比较，最终确定项目所在地太阳能辐射数据。 第4页

图2.2.1 侯马气象站辐射量实测值 由图可知，项目所在地太阳能资源各月分布起伏较大，最低位12月，为2.01KWh/㎡/日；最高为6月份，为5.17 KWh/㎡/日。由于没有长期辐射量观测数据，所以此处不对辐射量做修正。建议有长期辐射量观测数据后，对太阳辐射量作复核和修正。从计算得到的电站所在地的年总辐射量为4861.8MJ/㎡（1350.5kWh/㎡）。 综上所述，某公司县振发20MWp光伏电站所在地太阳辐射量为全国Ⅱ类地区，这里海拔较高，空气通透性好，太阳辐射量较高。适宜大规模光伏电站的开发和建设。

2.3光伏电站的总体规划方案 本工程以1个1000kWp为一个光伏发电单元的设计方案，共有20个发电单元，本光伏电站采用1MWp为一个子方阵的设计方案，每500kWp太阳能电池方阵与一台500kWp逆变器构成一个小光伏发电单元。每两个发电单元共用1台1250kVA双分裂升压变压器（变比为38.5±2×2.5%/0.315-0.0.315kV）升压至35kV，每5台升压变压器“T”接组成1回集电线路，本期共有4回集电线路；集电线路汇集至35kV开关站母线后经一回线路引出接入电网。 2.3.1光伏设备技术参数 1) 太阳能电池组件的选择：目前国内的光伏组件生产主要是以单晶硅、多晶硅太阳能电池为主，单晶硅太阳电池、多晶硅太阳电池及非晶硅薄膜太阳电池占整个光伏发电市场的90%以上，而非晶硅薄膜太阳电池组件近年来的发展非常快。 单晶硅具有以下特点：单晶硅电池片电池效率在13%-22%左右，材料制造简便， 第5页

节约电耗，组件故障率极低，自身免维护，倾斜或平铺于建筑屋顶或开阔场地，安装简单，布置紧凑，节约场地，但成本居高不下。 多晶硅具有以下特点：具有稳定高效的光电转换效率在12%-17%左右，表面覆深蓝色氮化硅减反膜，颜色均匀美观，高品质的银和银铝浆料，确保良好的导电性，可靠的附着力和很好的电极可焊性，高精度的丝网印刷图形和高平整度，使得电池易于自动焊接和激光切割，总成本相对较低。综上所述，多晶硅电阳能电池具有其独特的优势，本工程拟采用多晶硅太阳能电池组件。 目前国内光伏组件生产厂家年销售报表选择使用150MWp~300MWp之间，综合考虑组件效率、技术成熟性、市场占有率，以采购订货时的可选择余地，本工程推荐选用多晶硅太阳能组件的规格为250MWp。 3) 支架选型：光伏系统方阵支架的类型有简单的固定支架和复杂的跟踪系统。跟踪系统可以精确的移动以使太阳入射光线射到方阵表面上的入射角最小，使太阳入射的辐射强度最大。就其性价比来说，太阳能跟踪的方阵性价比要优于固定的方阵，但跟踪系统的运行成本会明显高于固定系统。本工程的多晶硅光伏组件安装方式推荐采用固定倾角安装方式。 4) 安装角度：本电站拟考虑光伏阵列安装倾角为30°。 5) 逆变器容量： 本工程选用500kW的逆变器，每2台逆变器组合在一个箱体里安装，整个工程共配20面逆变器箱体。 2.3.2光伏发电站年上网电量 本项目建设规模为20MWp，20MWp光伏电站共分为20个阵列，每个阵列装置配置如下： 每22个组件串联成一个光伏组件串，16个组件单元汇入1个汇流箱，6个汇流箱接至一个集中式逆变器。每个阵列中，由2个集中式逆变器接入一台1250kVA箱变。 对发电量进行统计计算，系统的总效率取78.3%，每年衰减0.8%，则25年总发电量约为69404.26万千瓦时，年平均发电量约为2330.8万千瓦时，平均年等效利用小时数为1176h。

合集下载

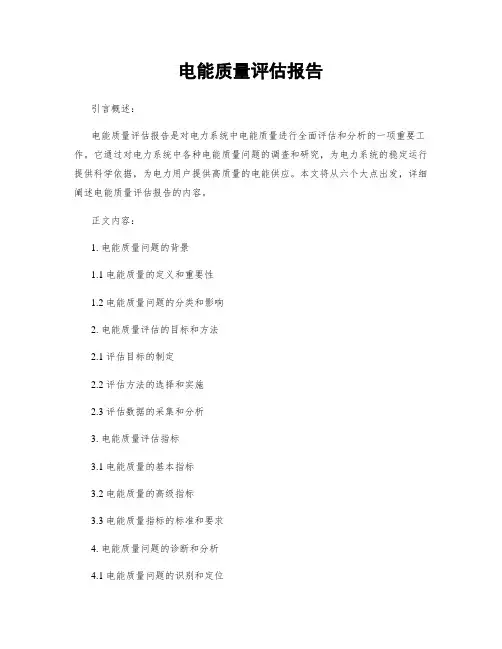

电能质量评估报告

电能质量评估报告

电能质量评估报告
引言概述：
电能质量评估报告是对电力系统中电能质量进行全面评估和分析的一项重要工作。

它通过对电力系统中各种电能质量问题的调查和研究，为电力系统的稳定运行提供科学依据，为电力用户提供高质量的电能供应。

本文将从六个大点出发，详细阐述电能质量评估报告的内容。

正文内容：
1. 电能质量问题的背景
1.1 电能质量的定义和重要性
1.2 电能质量问题的分类和影响
2. 电能质量评估的目标和方法
2.1 评估目标的制定
2.2 评估方法的选择和实施
2.3 评估数据的采集和分析
3. 电能质量评估指标
3.1 电能质量的基本指标
3.2 电能质量的高级指标
3.3 电能质量指标的标准和要求
4. 电能质量问题的诊断和分析
4.1 电能质量问题的识别和定位
4.2 电能质量问题的原因分析
4.3 电能质量问题的解决方案
5. 电能质量改善的措施和建议
5.1 电能质量改善的技术措施
5.2 电能质量改善的管理措施
5.3 电能质量改善的经济措施
6. 电能质量评估报告的编制和发布
6.1 评估报告的结构和要求
6.2 评估报告的编制流程
6.3 评估报告的发布和应用
总结：
电能质量评估报告是对电力系统中电能质量问题进行全面评估和分析的重要工作。

通过对电能质量问题的背景、评估目标和方法、评估指标、问题诊断和分析、改善措施和评估报告的编制等方面的详细阐述，可以为电力系统的稳定运行和电力用户的高质量用电提供科学依据。

同时，评估报告的发布和应用也是推动电能质量改善的重要环节，为电力系统的可持续发展做出贡献。

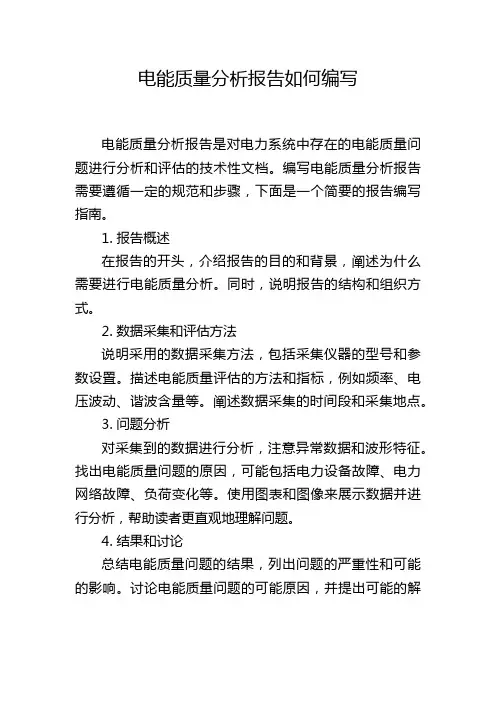

电能质量分析报告如何编写
