车间变电所及其低压配电系统的设计

1

车间变电所及其低压配电系统的设计

姓 名 张勋

学 号 20097353

院、系、部 电气工程系

班 号 方0953-3

完成时间 2012年6月20日

※※※※※※※※※

※※

※※

※※

※※※※※※※※※ 2009级

工厂供电课程设计

车间变电所及其低压配电系统的设计

2

第1章 设计任务

1.1 设计要求 车间变电所及其低压配电系统的设计

3 (1)由总降压变电所的配出电压和用电设备的电压要求，参考国际规定的标准电压等级确定车间变电所的电压级别。

(2)计算负荷采用需用的系数法，计算出单台设备支线、用电设备组干线和车间变电所低压母线和进线的计算负荷。

(3)由计算负荷结果，确定补偿方式，计算出补偿容量，选择电容器个数和电容柜个数。

(4)按对负荷可靠性要求，确定车间变电所电气主接线。

(5)按车间变电所低压母线的计算负荷，确定变电器的容量和台数。

(6)导线截面积的选择，支线和干线按发热条件选择，进线电缆按经济电缆密度选择，按允许发热，电压损耗进行校验。

(7)短路电流计算，绘制计算电路和等值电路图，确定短路点，计算出各短路点短路电流值及短路容量。

(8)车间变电所低压母线按发热条件选择，按短路的热合力校验。

(9)按国家规定的标准符号和图符，用CAD画出车间变电所的电气主接线图、车间配电系统和配电平面图。

1.2. 设计条件

1、负荷全部为三级负荷，对供电可靠性要求不高。

2、车间平面布置图如图1所示，车间电气设备明细表如表1所示，外车间低压母线转供负荷如表2所示。

101112141315165678917181234262728293031323334192122242023低压配电室变压器室高压室车间变电所

图1 某车间平面布置图

表1 机加车间电气设备明细表如下表所示

设备代号 设备名称 台数 单位容量（kW） 效率 功率因数 启动倍数 车间变电所及其低压配电系统的设计

4 1、2、3 普通车床C6140 3 5 0.89 0.81 6

4 工具磨床M6025 1 1.45 0.88 0.83 6

5、16 砂轮机S3SL-300 2 1.5 0.92 0.82 6.5

6 平面磨床M7130 1 7.6 0.88 0.82

6

7、8、9 牛头刨床B6050 3 4 0.87 0.82 6

10、11、12 普通车床C616 3 4.6 0.9 0.81 6

13、14、15 普通车床C620-1 3 7.6 0.89 0.81 6

17、18 单臂龙门刨床B1012 2 67.8 0.86 0.81 2.5

19 龙门刨床B2016 1 66.8 0.86 0.81 2.5

20、21、23 普通车床C630 3 10.125 0.88 0.81 6

22 立式钻床Z535 1 4.625 0.9 0.80 6

24 摇臂钻床Z35 1 8.5 0.87 0.82 5.5

25 吊车5T 1 28.2 0.82 0.65 4.5

26-29 镗床T68 4 9.8 0.86 0.80 5.5

30、31、32 插床B5032 3 4 0.87 0.82 6

33、34 万能圆外磨床M131W 2 6.8 0.86 0.81 5

表2 车转供负荷名细表如下表所示

转供负荷名称 计算负荷

转供距离 P30(kW) Q30(kvar) S（kV.A） I30(A) Cosφ

金工车间 回路1 30 20 36 54.9 0.83 250 车间变电所及其低压配电系统的设计

5 回路2 30 34 45.3 68.9 0.66

回路3 40 44 59.5 90.3 0.67

合计 100 98 140 213 0.71

汽车修理车间 回路1 30 25 39.1 59.3 0.77

100 回路2 22 25 33.3 50.6 0.67

回路3 30 36 46.9 71.2 0.65

合计 82 86 119 181 0.69

备品车间 回路1 28 30 41 62.3 0.68

150 回路2 19 25 31.4 47.7 0.60

回路3 35 40 53.2 80.8 0.66

合计 82 95 125 189 0.61

锅炉房 回路1 23 30 37.8 57.4 0.65

200 回路2 17 20 26.2 39.9 0.45

回路3 15 30 33.5 50.96 0.57

合计 55 80 97.1 147.5 1.0

照明回路（3相） 回路1 17 0 17 25.8 1.0

200 回路2 12 0 12 18.2 1.0

回路3 16 0 16 24.3 1.0

合计 45 0 45 68.4 1.0

已知车间需要系数Kd为0.32，功率因数cosφ为0.6，正切值tanφ为1.33；低压母线有功功率同时系数为0.90，无功功率同时系数为0.95。

3.车间采用三班制。年最大有功负荷利用小时数为5500H。

4.供电电源条件：

从本厂35/10KV总降变电所用架空线引进10KV电源，该变电所距本车间南0.3KM。

供电部门提出的技术要求如下：

工厂总降压变电所10KV配电出线定时限过电流保护装置的整定时间tp=1.3s。

车间最大负荷时功率因数不得低于0.9。

在车间变电所10KV侧进行计量。

5.工厂自然条件。

气象条件。年最高气温38度，年平均气温35度，年最低气温8度，年最热月平均最高温30度，年最热月地下0.7米-1米处平均温度20度，常年主导风向为南风；年雷暴日180天；土壤冻结深度1.1米。

地质水文资料。平均海拔200米，地层以沙质黏土为主，地下水位3米-5米，地耐压力位20吨每平方米。

第2章 车间变电所的电压级别

根据已知车间变电所负荷均为三级负荷，对供电可靠性要求不高，因此可采用线路-变压器接线方式。它的优点是接线简单、使用设备少和建设投资省；其车间变电所及其低压配电系统的设计

6 缺点是供电可靠性比较差。当供电线路，变压器及其低压母线上发生短路或任何高压设备检修时，全部负荷均要停止供电。

条件选定为10kV，低压侧额定电压为380V，因此选降压变电器额定电压为10/0.4kV。机加车间低压配电网络接线方式的选择，低压配电网路接线方式有放射式、树干式、环式和链式。低压配电网络接线设计应满足用电设备对供电可靠性和电能质量的要求，同时应注意接线简单，操作安全方便，具有一定灵活性，适应性广和使用上变化及设备检修的需要，配电系统层次一般不超过三级。

根据GB50052-1995《供配电系统设计规范》的规定，由于机加车间的电动机容量不大又集中，对供电可靠性要求不高，因此低压配电网接线可采用树干式或链式接线。车间低压配电网络接线图参考附录表B。

第3章 负荷计算和无功功率补偿

3.1 负荷计算 车间变电所及其低压配电系统的设计

7 3.1.1单组用电设备计算负荷的计算公式

a)有功计算负荷（单位为KW） ed30PKP

b)无功计算负荷（单位为kvar） φ.tan3030PQ=

c)视在计算负荷（单位为kvA）

30S=φcos30P

d)计算电流（单位为A）

30I=NUS330, NU为用电设备的额定电压（单位为KV）

3.1.2多组用电设备计算负荷的计算公式

a)有功计算负荷（单位为KW） 30P=ipPK30∑∑

式中iP30∑是所有设备组有功计算负荷30P之和，pK是有功负荷同时系数，取0.95

b)无功计算负荷（单位为kvar） 30Q=iqQK30

式中iQ30是所有设备无功30Q之和；qK是无功负荷同时系数，取0.97

c)视在计算负荷（单位为KVA） 30S=230230QP

d)计算电流（单位为A） 30I=NUS330

表3 车间变电所第一个车间的计算负荷 车间变电所及其低压配电系统的设计

8 设备代号 设备名称 单位容量（KW）

需要系数dK cos

tan

30P/kW 30Q/Kvar

30I/A

30S/KVA

1-3 普通车床C6140 5 0.2 0.81 0.72 3.37 2.43 0.3 4.15

4 工具磨床M6025 1.45 0.2 0.83 0.67 0.33 0.22 0.7 0.46

5，16 砂轮机S3SL-300 1.5 0.3 0.82 0.7 0.98 0.68 5.47 1.2

6 平面磨床M7130 7.6 0.2 0.82 0.7 1.73 1.2 3.19 2.1

7-9 牛头刨床B6050 4 0.35 0.82 0.7 4.8 3.36 8.9 5.86

10-12 普通车床C616 4.6 0.2 0.81 0.72 3 2.16 5.6 3.7

13-15 普通车床C620-1 7.6 0.2 0.81 0.72 5.1 3.7 9.6 6.3

17、18 单臂龙门刨床B1012 67.8 0.35 0.81 0.72 55 39.6 102.8 67.7

19 龙门刨床B2016 66.8 0.35 0.81 0.72 2.8 2 5.3 3.5

20、21、23 普通车床C630 10.125 0.2 0.81 0.72 6.8 4.9 12.8 2.5

22 立式钻床Z535 4.625 0.4 0.80 0.75 2 1.5 3.8 3.8

24 摇臂钻床Z35 8.5 0.5 0.82 0.7 4.9 3.43 9 6

25 吊车5T 28.2 0.15 0.65 1.2 5 6 12 67.8

26-29 镗床T68 9.8 0.3 0.80 0.75 13.7 10.3 25.8 25.8

30-32 插床B5032 4 0.35 0.82 0.7 4 2.8 7.4 4.9

33、34 万能圆外磨床M131W 6.8 0.4 0.81 0.72 6.33 4.6 11.9 7.87

3.2 无功功率补偿

3.2.1低压母线计算负荷及无功功率补偿

（1）低压母线计算负荷

P30M=K∑p∑8130iP=0.95×（119.84+100+82+82+55+45）=477.85 KW

合集下载

课程设计之10kV变电所

课程设计之10kV变电所

课程设计与评价 模拟试题一

页脚内容o

目录

前言 ........................................................... 1

第一章课程设任务书 ............................................ 2

1.1设计目的 ..................................................... 2

1.2设计内容 ..................................................... 2

1.3设计任务书 ................................................ 2

第二章设计说明书 ............................................... 5

2.1车间变电所电压等级确定和主接线方案确定.……5

2.2电力负荷计算 ............... 6

2.3车间变电所变压器台数确定及额定容量的选择....8

2.4短路电流计算 ............... 课程设计与评价 模拟试题一

页脚内容1

、八—

刖言

10kV变配电所是电力系统的一个重要组成部分，由电气设备及配电网络 按一定的接线方式构成，他从电力系统取得电能，通过其变换、分配、输送与保 护等功能，将电能安全、可靠、经济的输送到每一个用电设备。变配电所涉及面 很多，需要考虑的问题多，需要分析变配电所担负的任务及用户负荷等情况， 利

用计算负荷确定无功功率补偿装置及补偿容量的大小。同时进行各种变压器的选 择，从而确定变配电所的接线方式，再进行短路电流的计算，选择变配电所高低 压电气设备及保护的配置。

本车间变配电所的初步设计包括：

1、 无功功率的补偿

2、 主变压器的选择

3、 系统接线方式的选择

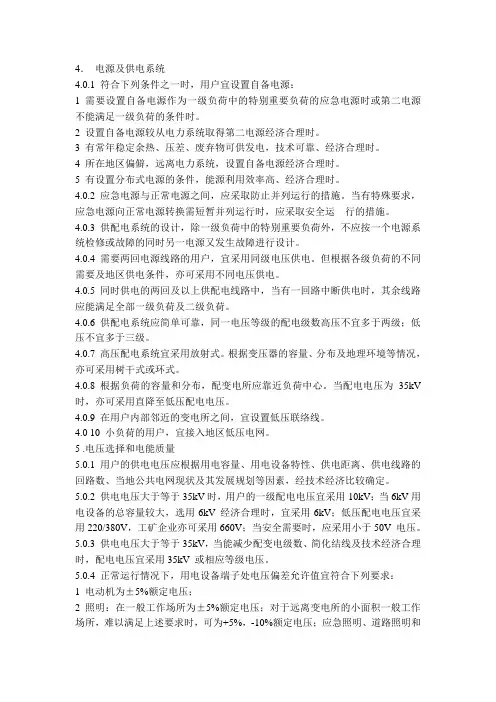

低压供配电设计规范
