多层钢框架结构设计要点

多层钢筋混凝土框架结构设计共3篇多层钢筋混凝土框架结构设计11. 简介多层钢筋混凝土框架结构设计是一种贯穿于建筑工程、土木工程、结构工程等众多领域的重要设计方法。

它兼具结构性能良好以及实用性强的特点，是大型建筑工程中普遍使用的结构形式之一。

本文将围绕多层钢筋混凝土框架结构设计展开说明，主要从设计背景、结构设计原则、设计流程和设计重点四个方面来阐述。

2. 设计背景如今，建筑工程已经成为人们生产、工作和生活的重要组成部分。

特别是在大城市中，高层建筑数量逐年增加。

这些高层建筑，具有空间利用率高、容积率大、抗震性强等特点。

它们的建造离不开结构设计，多层钢筋混凝土框架结构的应用应运而生。

多层钢筋混凝土框架结构设计，一般指超过三层的钢筋混凝土框架结构设计。

这种结构设计的优良性能得到国内外许多研究者的广泛关注，其设计理论和应用已经十分成熟。

3. 结构设计原则在多层钢筋混凝土框架结构设计中，我们需要根据实际情况制定以下原则和要求：（1）保证结构的水平和垂直间的稳定性。

（2）做好抗震措施，保证结构在地震发生时不会被倒塌。

（3）合理使用建筑材料，力求在保证结构强度的同时减少对环境的污染。

（4）设备和管线布置符合要求，且易于维护和管理。

（5）考虑建筑空间利用率，尽量减少内部障碍物。

4. 设计流程多层钢筋混凝土框架结构的设计流程如下：（1）制定结构设计任务书。

（2）进行结构设计初步比选。

（3）进行结构设计方案的优化和确定。

（4）编写结构设计计算书和结构施工图。

（5）进行结构施工控制和质量监督。

5. 设计重点在多层钢筋混凝土框架结构设计中，需要特别关注以下几个方面：（1）结构荷载分析与计算：要对结构设计受到的荷载进行合理的分析和计算。

（2）结构稳定性设计：要重点考虑结构在水平和垂直方向上的稳定性，确保结构不出现倾斜和不稳定情况。

（3）承载能力分析与计算：要合理估算结构的承载能力，确保结构的稳定性和安全性。

（4）施工工艺和材料使用：要根据结构设计需要，选择合适的施工工艺和建筑材料，确保结构的质量和稳定性。

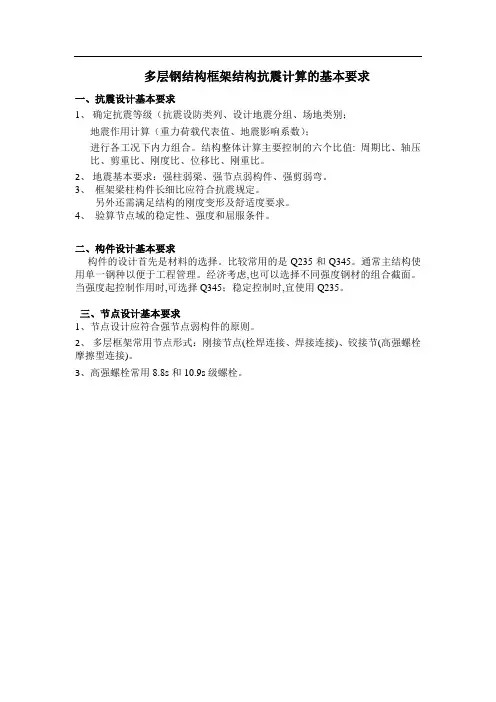

多层钢结构框架结构抗震计算的基本要求一、抗震设计基本要求1、确定抗震等级（抗震设防类列、设计地震分组、场地类别；地震作用计算（重力荷载代表值、地震影响系数）；进行各工况下内力组合。

结构整体计算主要控制的六个比值:周期比、轴压比、剪重比、刚度比、位移比、刚重比。

2、地震基本要求：强柱弱梁、强节点弱构件、强剪弱弯。

3、框架梁柱构件长细比应符合抗震规定。

另外还需满足结构的刚度变形及舒适度要求。

4、验算节点域的稳定性、强度和屈服条件。

二、构件设计基本要求构件的设计首先是材料的选择。

比较常用的是Q235和Q345。

通常主结构使用单一钢种以便于工程管理。

经济考虑,也可以选择不同强度钢材的组合截面。

当强度起控制作用时,可选择Q345；稳定控制时,宜使用Q235。

三、节点设计基本要求1、节点设计应符合强节点弱构件的原则。

2、多层框架常用节点形式：刚接节点(栓焊连接、焊接连接)、铰接节(高强螺栓摩擦型连接)。

3、高强螺栓常用8.8s和10.9s级螺栓。

因为我们就这么一辈子，几十年的光景，无法重来，开心也好，不开心也罢，怎么都是活着，那么何不让自己开开心心的过好每一天呢！生活虽辛苦，但我们一定要笑着过，以积极乐观的心态让日子过得有滋有味，这样才不白来人世走一遭，才会无怨无悔。

因为生活没有真正的完美，只有不完美才是最真实的美。

不要总是悲观地认为自己很不幸，其实比我们更不幸的人还有很多；要学会适应，学会调整自己的心态，学会宽容和理解，许多的苦、许多的累，都要坦然面对。

只有经历了，体验过了，才能明白了生活的不易。

因为“经历就是收获”.要知道世上没有什么不能割舍，人生没有过不去的坡，当你调整好了心态，一切都会风清云谈。

人活着，活的就是一种心情。

谁都有不如意的时候，这就要求我们做任何事情上都要持有一颗平常心。

只要做到不攀比，不虚荣，待人诚恳、做事踏实，以知足乐观的心态释怀所有，做事尽量站在别人的角度去考虑别人的感受，常怀感恩的心态待人，哪怕平庸，也会赢得世人对你的认可和尊重！因为人活着，就需要一份积极向上的乐观和感恩的好心态来对待所有。

多层钢框架结构设计实例详解
现如今，多层钢框架结构正在越来越广泛地应用于建筑设计领域中。

它不仅具有简单快捷的施工特点，而且多层钢框架结构能够满足
不同的建筑功能要求，让建筑师能够轻松地设计出完美的建筑构造。

今天，我们就来详细的讨论一下多层钢框架结构的设计实例，以帮助
更多的建筑师更好的学习和理解这一结构类型。

多层钢框架结构的基本特点就是其上层钢结构承载荷载，下层混
泥土结构支承结构。

最常见的多层钢框架结构设计实例包括钢-混凝土
双层框架、双层钢框架等；它们广泛用于多层楼层的中高层建筑中，
也是厂房和大型的工业建筑的常用结构。

钢-混凝土双层框架结构就是采用钢为上层框架材料，混凝土为下
层框架材料，两层之间采用联接连接实现架构协调，以兼顾结构安全
性和使用寿命。

此类型结构采用受力型混泥土梁抵抗垂直荷载，而上
层结构主要承受水平荷载，从而减轻了楼层安装时的水平突出和曲率。

另外还有双层钢框架结构，这是相对于钢-混凝土双层框架的另一
种类型。

两层之间的联接梁采用钢制品实现，而不再使用混凝土梁，
大大减小了施工难度和成本。

双层构造的特点是它能够抵抗水平地震
时的弯曲应力，从而使结构更加有效地跨越地震动，并且控制荷载作
用于结构上。

总之，多层钢框架结构是近年来建筑结构技术的发展的亮点，它的应用能够帮助建筑师创造力地发挥，生产出满足现代建筑功能要求且更加安全稳定的建筑结构。

多层钢结构厂房抗震设计要求G.0.1多层钢结构厂房的布置应符合本规范第8.1.4-8.1.7条的有关要求尚应符合下列规定:1平面形状复杂、各部分构架高度差异大或楼层荷载相差悬殊时应设防震缝或采取其他措施。

2料斗等设备穿过楼层且支承在该楼层时，其运行装料后的设备总重心宜接近楼层的支点处。

同一设备穿过两个以上楼层时，应选择其中的一层作为支座；必要时可另选一层加设水平支承点。

3设备自承重时，厂房楼层应与设备分开。

12各行业楼层面板开孔不尽相同，大小孔的划分宜结合工程具体情况确定；36、度设防时，铺金属板与主梁有可靠连接，可不设置水平支撑。

4厂房的支撑布置应符合下列要求：1）柱间支撑宜布置在荷载较大的柱间，且在同一柱间上下贯通，不贯通时应错开开间后连续布置并宜适当增加相近楼层、屋面的水平支撑确保支撑，承担的水平地震作用能传递至基础。

2）有抽柱的结构，宜适当增加相近楼层、屋面的水平支撑并在相邻柱间设置竖向支撑。

3）柱间支撑杆件应采用整根材料，超过材料最大长度规格时可采用对接焊缝等强拼接；柱间支撑与构件的连接，不应小于支撑杆件塑性承载力的1.2倍。

5厂房楼盖宜采用压型钢板与现浇钢筋混凝土的组合楼板，亦可采用钢铺板。

6当各根框架侧向刚度相差较大、柱间支撑布置又不规则时，应设楼层水平支撑;其他情况，楼层水平支撑的设置应按表G.0.1确定。

厂房的抗震计算，除应符合本规范第8.2节有关要求外，尚应符合下列规定：G.0.21地震作用计算时重力荷载代表值和可变荷载组合值系数除应符合本规范第5章规定外，尚应根据行业的特点,对楼面检修荷载、成品或原料堆积楼而荷载、设备和料斗及管道内的物料等，采用相应的组合值系数。

2直接支承设备和料斗的构件及其连接，应计入设备等产生的地震作用：I)设备与料斗对支承构件及其连接产生的水平地震作用，可按下式确定：e (G.O2I)λ=1.O+∕Zt∕∕Z,,(G.O.2-2)式中FS一设备或料斗重心处的水平地震作用标准值；OInaX.水平地震影响系数最大值;Geq—设备或料斗的重力荷载代表值;人一放大系数；Hx一建筑基础至设备或料斗重心的距离；Hn一建筑基础底至建筑物顶部的距离。

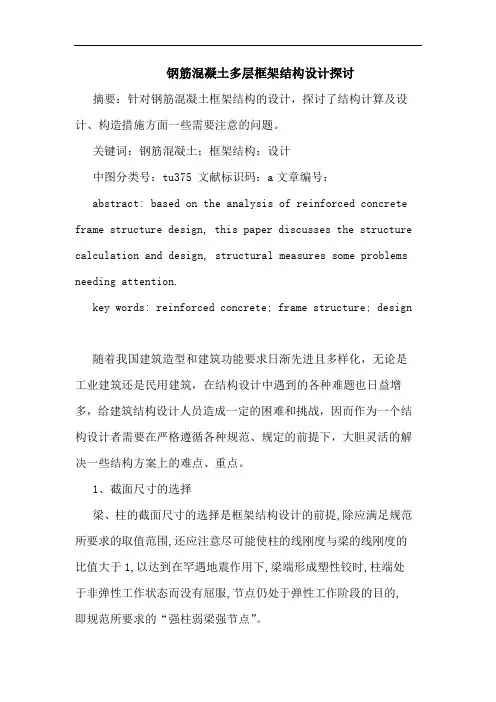

钢筋混凝土多层框架结构设计探讨摘要：针对钢筋混凝土框架结构的设计，探讨了结构计算及设计、构造措施方面一些需要注意的问题。

关键词：钢筋混凝土；框架结构；设计中图分类号：tu375 文献标识码：a文章编号：abstract: based on the analysis of reinforced concrete frame structure design, this paper discusses the structure calculation and design, structural measures some problems needing attention.key words: reinforced concrete; frame structure; design随着我国建筑造型和建筑功能要求日渐先进且多样化，无论是工业建筑还是民用建筑，在结构设计中遇到的各种难题也日益增多，给建筑结构设计人员造成一定的困难和挑战，因而作为一个结构设计者需要在严格遵循各种规范、规定的前提下，大胆灵活的解决一些结构方案上的难点、重点。

1、截面尺寸的选择梁、柱的截面尺寸的选择是框架结构设计的前提,除应满足规范所要求的取值范围,还应注意尽可能使柱的线刚度与梁的线刚度的比值大于1,以达到在罕遇地震作用下,梁端形成塑性铰时,柱端处于非弹性工作状态而没有屈服,节点仍处于弹性工作阶段的目的,即规范所要求的“强柱弱梁强节点”。

2、框架计算简图不合理无地下室的钢筋混凝土多层框架房屋,独立基础埋置较深,在0.05m左右设有基础拉梁时,应将基础拉梁按层1输入。

以南京某办公楼为例,该项目为3层钢筋混凝土框架结构,丙类建筑,建筑场地为ll类:层高3.3m,基础埋深4.0m基础高度0.8m,室内外高差0.45m。

根据《抗震规范》第6.12条,在8度地震区该工程框架结构的抗震等级为二级。

设计者按3层框架房屋计算,首层层高取3.35m,即假定框架房屋嵌固在0.05m处的基础拉梁顶面基础拉梁的断面和配筋按构造设计。

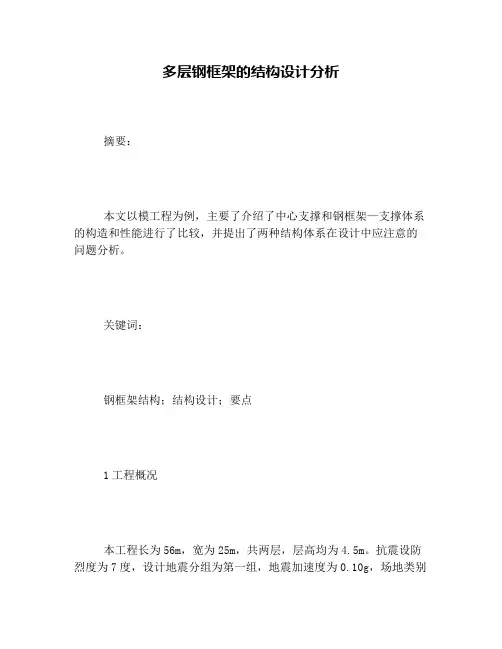

多层钢框架的结构设计分析摘要：本文以模工程为例，主要了介绍了中心支撑和钢框架—支撑体系的构造和性能进行了比较，并提出了两种结构体系在设计中应注意的问题分析。

关键词：钢框架结构；结构设计；要点1工程概况本工程长为56m，宽为25m，共两层，层高均为4.5m。

抗震设防烈度为7度，设计地震分组为第一组，地震加速度为0.10g，场地类别为Ⅳ类。

风荷载为0.55KN/m2。

底层为办公和商业，二层为仓库，中间的钢柱均不能升至屋面，活荷载为 5.0KN/m2。

由于需要缩短施工工期，故除屋面大跨度梁采用工厂加工制作，其余构件均采用国标型钢。

在最初确定结构体系时，并不是凭经验确定的，而是在钢框架和钢框架－中心支撑两种结构体系两个结构体系的比较结果的基础上，进行了进一步的分析探讨，又结合了建筑物本身的特点和要求，最后工程确定采用钢框架结构体系，这个结构体系详见图1、图2。

本工程的基础采用的是桩基础，并且基础之间是设置了基础拉梁的，可以保证本工程的基础是非常牢固的。

2钢框架结构和钢框架－中心支撑结构的布置采用钢框架结构体系时(见图1)，在1轴和10轴的钢柱通高采用方管400×12，在A轴和E轴的2至9轴的钢柱通高采用方管300×12，一层其余钢柱采用方管250×12;GKL1采用了400×200×8×13的H型钢，GKL2和GL1均采用了346×174×6×9的H型钢，屋面GJ1采用了变截面的H钢(型号为500～700×180×6×8，每隔3m设置角隅撑);屋面GXG采用了圆管89×4;屋面水平支撑采用了带花篮螺栓的20圆钢。

在屋面B、C、D轴的端跨处，仍然采用钢框架梁，与相邻跨的屋面梁GJ1处设置为铰接，以减少与此相连的框架柱在X方向的长细比过大，避免造成用钢量的加大。

整个建筑物的结构构件均采用Q235B钢材，最终的主钢材用量为103吨，平均用钢量约为40Kg/m2。

钢筋混凝土多层框架房屋结构设计中应注意的几个问题马明君(宁夏现代建筑设计院，宁夏银川?50000)[}商要]随着我国国民经济不断的提升，综合国内、国外震害现象的分析我国对建筑抗震要求越采越高，砖混结构及小型砌决结构正逐步被框浆结构、剪力墙结构、框架剪力墙结构以及钢结构所取代。

框架结构因为其对空间的约束比较小而在很多多层结构中被广泛使用。

睽_蘧词】钢筋混凝土；框架结构；设计下面就钢筋混凝土多层框架结构在设计中的几个问题进行讨论：1独立基础设计荷载取值不当钢筋混凝土多层框架房屋多采用柱下独立基础，航震规；+>《G B50011—2001)第42．1条指出，当地基主要受力层范围内不存在软弱粘性土层时，不超过8层且高度在25m以下的～般民用框架房屋或荷载相当的多层框架厂房，可不必进行地基和基础的抗震承载力验算。

这就是说，在8度地震区，大多数钢筋混凝土多层框架房屋可不必进行地基和基础的抗震承载力验算。

但这些房屋在基础设计时应考虑风荷载的影响。

因此，在钢筋混凝土多层框架房屋的整体计算分析中，必须输入风荷载，不能因为在地震区高层建筑以外的一般建筑风荷载不起控制作用就不输入。

另一种情况是，在设计独立基础时，作用在基础顶面上的外荷载(柱脚内力设计值)只取轴力设计值和弯矩设计值，无剪力设计值，或者甚至只取轴力溺十值。

以上两种情况都会导致基础设计尺寸偏小，配筋偏少，影响基础本向和上部结构的安全。

2框架计算简图不合理无地下室的钢筋混凝土多层框架房屋，独立基础埋置较深，在一0．05m左右设有基础拉梁时，应将基础拉梁按层1输入。

以某学生宿舍楼为例，该项目为3层钢筋混凝土框架结构，丙类建筑，建筑场地为¨类；层高313m，基础埋深4．0m基础高度0．8m，室内外高差0A5m。

根据航震规港第6．12条，在8度地震区该工程框架结构的抗震等级为二级。

设计者按3层框架房屋计算，首层层高取335m，即假定框架房屋嵌固在一0．05m处的基础拉梁顶面：基础拉梁的断面和配筋按构造设计；基础按中心受压计算。
