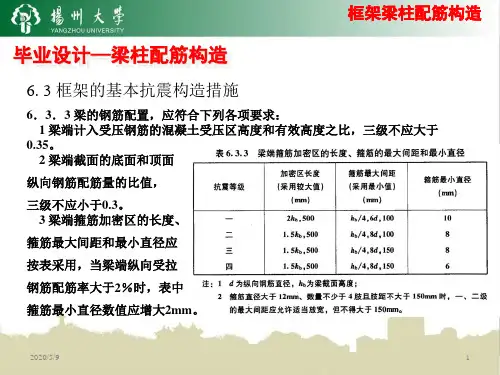

毕业设计--梁柱配筋构造(2017)

▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
ห้องสมุดไป่ตู้27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
125
梁柱配筋图完全解释
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。

谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
梁的配筋构造-PPT（精）
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。

（2）注写方法
• 截面注写法 • 列表法 • 详图表法
①截面注写法
在分标准层绘制的柱平面布置图上，对 所有的柱子编号，分别在同一编号的柱 中选择一个截面，并将此截面在原位放 大，以直接注写截面尺寸、轴线定位和 配筋具体数值
图名表示这张配 筋图表达的是第 6层到第11层柱
子的配筋图
特别注意： 只画竖向构件（柱、墙）√
柱子为框 架柱编号
为2
定位b边 尺寸与轴 线关系
150 450
柱子尺寸 b=650mm h=600mm
定位h边 尺寸与轴 线关系
所有纵筋位置 见断面图
角部纵筋 4φ22
b边中部纵筋 5φ22
所有纵筋（角 部、b边中部、 hh边边中中部部）纵一筋
共242φφ222
150 450
纵筋直径只有1种，全部纵筋注写在集中标注； 钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注
不画水平构件（梁轴、网板）× 定位竖向构件
竖向构件 钢筋混凝土墙
竖向构件 柱
KZ1一共9个 其中一个放大
画断面图
KZ3只有1个 放大画断面图
LZ1一共2个 其中一个放大
画断面图
KZ2一共2个 其中一个放大
画断面图
柱上边缘距离轴 线450mm
柱子为框 架柱编号
为1
轴线定位： 轴线通过柱 子宽度中间
03G101-1P37图集规定
钢筋的做法
B型边、角柱 顶部纵筋构造
A型边、角柱 顶部纵筋构造
钢筋的做法
D、E型边、角 柱顶部纵筋构造
C型边、角柱 顶部纵筋构造
03G101-1P38图集规定
钢筋的做法
变截面纵筋弯锚构造

楼梯和框架梁柱配筋构造一、板式楼梯梯1、板式楼梯梯段板的配筋构造见图3.5。

（a ）图3.5 梯段板的配筋构造 （a）斜板梯段；2.平台板和平台梁≥0.4aa ≥0.4a a图3.6 平台板的配筋3.板式楼梯例题图3.8 楼梯结构平面布置图图3.9 梯段板和平台板配筋 平台梁配筋见图3.10。

图3.10 平台梁配筋二、梁式楼梯单梁式图3.11 梁式楼梯的组成l a图3.15 斜梁的配筋构造梁式楼梯实例踏步板配筋见图3.19。

图3.20 斜梁、平台梁和边梁配筋三、框架梁柱构造要求 1、框架梁抗震构造措施 （1）梁的截面尺寸梁的截面宽度不宜小于200mm ，截面高宽比不宜大于4，梁净跨与截面高度之比不宜小于4。

（2）纵筋构造要求)①抗震设计时，梁端纵向受拉钢筋的配筋率不应大于 2.5%，计入受压钢筋的梁端截面混凝土受压区相对高度(0/h x =ξ，一级不应大于0.25，二、三级不应大于0.35。

②纵向受拉钢筋的最小配筋率min ρ（%），抗震设计时，不应小于表6.16的规定。

③梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

④沿梁全长顶面和底面的配筋，一、二级抗震等级时不应小于，且不应小于梁两端顶面、底面纵向配筋中较大截面面积的1/4；三、四级抗震等级及非抗震设计时，不应小于。

⑤一、二、三级抗震等级的框架梁内贯通中柱的每根纵向钢筋直径，不应大于矩形截面柱在该方向截面尺寸的1/20，或圆形截面柱中纵向钢筋所在位置柱截面弦长的1/20。

⑥框架梁的纵向钢筋不应与箍筋、拉筋及预埋件等焊接。

表6.16梁纵向受拉钢筋的最小配筋百分率（%）min ρ位置抗震等级 支座（取较大值） 跨中（取较大值）一级 0.40和80 y t f f /0.30和65 y t f f /二级 0.30和65 y t f f /0.25和55 y t f f /三、四级0.25和55 y tf f /0.20和45y t f f /抗震框架梁的纵筋配筋构造要求见图6.17。
