isight基础教程

ISIGHT应用培训1 ISIGHT主要功能集成自动化优化2 iSIGHT集成过程集成的几个概念：1parameter 参数：即变量2calculation 块：用于在iSIGHT中做一些简单的数据处理3simcode块：用于定义被集成到iSIGHT中的可执行程序下面举一个例子说明问题现在有一个程序a.exe，这个程序从一个文件ain.dat中读取两个数据x1、x2，并进行一系列的计算，并输出一个数据y到一个文件aout.dat中。

其中x1和x2的变化范围分别是0<x1<100 0<x2<50现希望得到在x1和x2的变化范围内y的最小值。

如果结合本所的具体题目，可以说现在有一个CFX程序，这个程序从一个文件ain.dat中读取数据x1为隔板偏转角度，x2为隔板宽度，并进行一系列计算，并输出一个数据y为压力损失系数到一个文件aout.dat中。

其中隔板偏转角度为10～40度，隔板宽度为10～20mm。

现希望得到在给定的隔板偏转角度x1和隔板宽度x2的变化范围内压力损失系数y的最小值。

如果手工完成这个工作，其流程为：1选定x1和x2的初始值2在ain.dat文件中按要求的格式把x1和x2的值写入并保存文件3运行a.exe程序4打开aout.dat文件，并从中读出y的数值。

5判断y的变化趋势，如果可以判断出y已经是最小值，则设计过程结束。

如果无法判断y 是最小值，则根据经验重新选定x1和x2的值，并从第2步再次循环。

在iSIGHT中同样需要这个过程：在iSIGHT中，首先需要进行软件的集成和设置自动化流程，这样iSIGHT才能知道应该用怎样的顺序调用哪些软件。

这里只有一个a.exe程序。

下面看看如何在iSIGHT中集成一个程序。

首先打开iSIGHT2打开iSIGHT中的集成窗口，通过单击左上角的integrate图标。

在集成窗口中，上部是工具栏，其中有simcode和calculation。

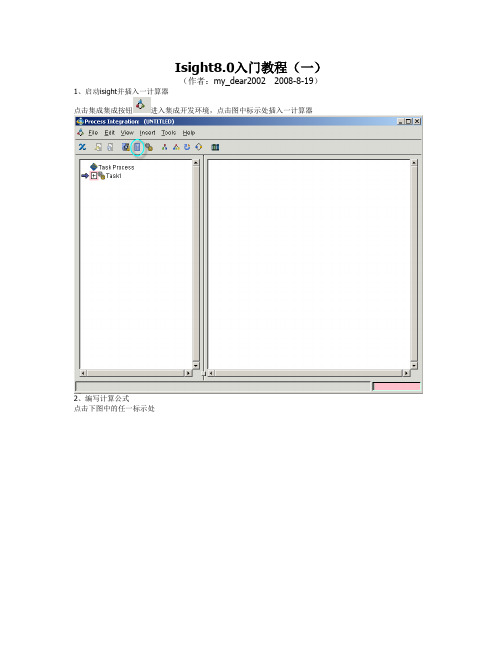

Isight8.0入门教程（一）
（作者：my_dear2002 2008-8-19）1、启动isight并插入一计算器
点击集成集成按钮进入集成开发环境，点击图中标示处插入一计算器
2、编写计算公式
点击下图中的任一标示处
弹出的界面内编写计算公式如下：
点击确定，可以看到集成环境下界面多了输入输出数据流如下图：
双击选定数据线可以看到输入参数和输出参数。

3、编辑参数
点击集成界面下的参数按钮弹出参数编辑界面，如下图所示：
4、保存文件
弹出如下对话框选择yes
然后关闭集成开发界面，进入isight主界面5、定义约束和目标参数
点击主界面的参数按钮弹出参数编辑界面如下
定义参数和约束如下：
点击主界面的标示图标弹出算法定义对话框选择优化算法，默认情况下isight会自动选择算法
可以直接ok接收默认算法，也可以自己选择算法，如下操作
7、设置输出显示
点击ok弹出如下界面
鼠标左键图示标示可以选择求解方案
点击主界面计算按钮进行求解
9、求解结果显示
10、保存关闭isight。

iSIGHT-FD 培训初级教程之五Excel和阵列简介本案例介绍如何在工作流中增加一个Excel工作表并进行计算。

已有的工作表保存在工作目录下，并将其命名为perf.xls ，其内容如下图所示。

其中输入参数以金色高亮显示，输出参数以蓝色高亮显示。

我们将在iSIGHT-FD中读入其中的两列参数，一列作为的输入参数，另外一列作为输出。

集成过程1.打开名为Lab4.zmf的模型文件。

2.本案例将在案例四的基础上添加一个Excel表单，来进行一些性能计算。

选择组件面版上的Activities标签，左击Excel组件并将其拖至工作流中Weightarg组件之后，如图所示。

3.右击组件Excel，”rename”重命名Excel组件为Performance。

然后双击组件，弹出Excel组件编辑器。

4.Excel组件编辑器是一个简单的界面，用来建立Excel与iSIGHT-FD工作流之间的联系。

首先点击绿色加号标志，浏览定为所需封装的Excel表单 ，本案例中为perf.xls。

5.当弹出消息框询问是否默认将Excel变量加入成为FIPER变量时，点击yes接受默认参数设置 ，一个Excel表格出现在编辑器中，如下图所示。

6.将Excel表左侧的一组”参数名－参数值”一一对应的单元阵列定义为iSIGHT-FD的输入参数：拖动鼠标左键，框选选中这两列，然后点击”Add name-value mappings” 完成对LoverD, Wtot, Wfueltot, eta, sfc, Swing,和Clmax这一组输入变量的定义。

7.同样的办法定义另外一个输入参数Thickness。

8.下面我们定义一个输入参数阵列，命名为ArrayIn。

高亮单元F4 至F14，在参数框中键入ArrayIn并点击增加映射按钮（橙色加号）9.创建阵列输出参数，高亮G4-G14，键入ArrayOut至参数框中，转换映射方向为输出，然后点击增加映射按钮（橙色加号）。

第三章 iSIGHT软件界面与菜单介绍3.1 iSIGHT软件的启动在介绍软件的界面与菜单之前，首先介绍一下iSIGHT软件的启动方法。

在Windows操作系统下，用户可以通过以下方式进行iSIGHT软件：■双击桌面iSIGHT软件快捷方式图标；■在DOD命令提示iSIGHT软件安装路径下输入“iSIGHT”；■Windows2000：依次点击“开始菜单”→“程序”→“iSIGHT 8.0”→“iSIGHT”；■WindowsXP：依次点击“开始菜单”→“所有程序”→“iSIGHT 8.0”→“iSIGHT”。

在DOS命令行里面输入命令是启动iSIGHT软件最基本的方式。

它可以打开软件的“任务管理”窗口，尽管并不能加载任何任务。

常用的命令格式与选项可参见附录A。

需要注意的是在输入命令的时候，如果需要输入任务描述文件的话其它选项应该放在前面。

■正确输入：isight -I beam.desc■不正确输入：isight beam.desc –I3. 2 iSIGHT软件图形界面总论iSIGHT软件提供了强大的用户界面，通过图形化工作界面，用户可以进行产品设计的过程设计、优化设计处理和自动化求解以及结果分析等所有工作。

纵观iSIGHT软件，其图形化界面可以任务管理、过程集成、问题定义、过程监控及结果分析四个模块。

每一个功能模块都强调了设计研究中所需要的集成、自动化和过程监控步骤。

软件中的每一个接口模块都是独立的部分，它们分别通过iSIGHT解析器与客户/服务器模式下的其他部分通信。

iSIGHT中各种图形界面分类如图3.2.1所示。

先对各主要功能模块的作用进行简单介绍。

3.2.1 任务管理界面在iSIGHT中，任务管理界面为各模块的集成界面，它为设计问题的图形描述。

在多层次、多模块的任务中，该模块还有助于用户了解各部分之间的相互关系，有利于交互使用各单一层面上的设计任务，或者多层次、多模块设计任务中各子任务之间的相互转换。
