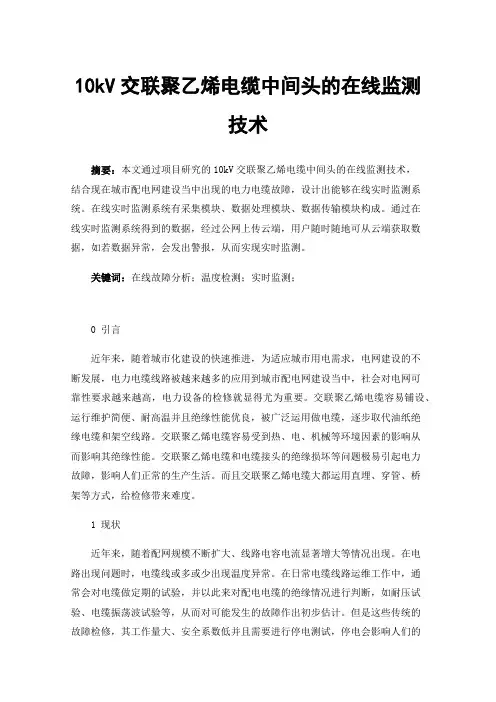

10kV交联聚乙烯电缆中间头的在线监测技术摘要：本文通过项目研究的10kV交联聚乙烯电缆中间头的在线监测技术，结合现在城市配电网建设当中出现的电力电缆故障，设计出能够在线实时监测系统。

在线实时监测系统有采集模块、数据处理模块、数据传输模块构成。

通过在线实时监测系统得到的数据，经过公网上传云端，用户随时随地可从云端获取数据，如若数据异常，会发出警报，从而实现实时监测。

关键词：在线故障分析；温度检测；实时监测；0 引言近年来，随着城市化建设的快速推进，为适应城市用电需求，电网建设的不断发展，电力电缆线路被越来越多的应用到城市配电网建设当中，社会对电网可靠性要求越来越高，电力设备的检修就显得尤为重要。

交联聚乙烯电缆容易铺设、运行维护简便、耐高温并且绝缘性能优良，被广泛运用做电缆，逐步取代油纸绝缘电缆和架空线路。

交联聚乙烯电缆容易受到热、电、机械等环境因素的影响从而影响其绝缘性能。

交联聚乙烯电缆和电缆接头的绝缘损坏等问题极易引起电力故障，影响人们正常的生产生活。

而且交联聚乙烯电缆大都运用直埋、穿管、桥架等方式，给检修带来难度。

1 现状近年来，随着配网规模不断扩大、线路电容电流显著增大等情况出现。

在电路出现问题时，电缆线或多或少出现温度异常。

在日常电缆线路运维工作中，通常会对电缆做定期的试验，并以此来对配电电缆的绝缘情况进行判断，如耐压试验、电缆振荡波试验等，从而对可能发生的故障作出初步估计。

但是这些传统的故障检修，其工作量大、安全系数低并且需要进行停电测试，停电会影响人们的生产生活，造成巨大的经济损失。

因此，研究电力电缆故障在线定位方法对提高供电质量具有重要意义。

早在1950年，国外就提出状态监测的思路；1970年前后状态监测被邻国日本开始使用。

我国在这个方面发展比较晚也比较缓慢，近二十年来，在各大高校和电力企业的推动下，配电电缆绝缘状态监测技术发展迅速。

近年来，配电网故障在线定位方法主要有直流分量法、局部放电法、温度在线监测、直流叠加法、在线介质损耗角正切法等。

电力电缆试验方法及检测技术分析电力电缆是输送电能的重要设备，其质量和安全性直接影响着电力系统的可靠运行。

为了保证电力电缆的质量和安全性，需要进行各种试验以及使用先进的检测技术进行评估。

本文将就电力电缆试验方法及检测技术进行分析。

一、电力电缆试验方法1. 绝缘电阻试验绝缘电阻试验是衡量电缆绝缘质量的重要方法，它能够检测电缆在正常工作电压下的绝缘性能。

试验时，需要将电缆正、负极通过绝缘电阻测试仪分别接地，并施加一定的电压，通过测试仪的读数来判断绝缘电阻是否符合规定标准。

2. 电气强度试验电力电缆在运行时会受到不同程度的电压冲击和过电压，因此电气强度试验是必不可少的。

试验时，需在规定条件下施加交流耐压或直流耐压，判断电缆的绝缘是否能够经受住低频、高频、瞬态过电压等不利因素。

3. 拉力试验拉力试验是为了测试电缆的机械性能，主要用于检测电缆的拉伸强度、抗压强度、柔韧性等。

通过拉力试验可以评估电缆在安装和使用过程中的耐久性和可靠性。

4. 防水防潮试验电力电缆通常需要在潮湿、潜水等恶劣环境下工作，因此防水防潮试验是非常重要的。

试验时，需要将电缆放入水中、水下或水蒸气环境中保持一定时间，以检测电缆的绝缘和护套是否能够有效防水防潮。

5. 火焰试验火焰试验是用于测试电缆的阻燃性能，以判断其在火灾情况下是否能够有效阻止火势蔓延。

通过火焰试验可以评估电缆的阻燃性能和安全性能，以保障电力系统的安全运行。

二、电力电缆检测技术分析1. 微波局部放电技术微波局部放电技术是一种非接触式的检测技术，通过微波信号来检测电力设备中的局部放电现象。

采用微波局部放电技术可以实现对电缆内部局部放电的在线监测，发现潜在故障隐患，提前采取措施进行维护和修复，从而避免事故的发生。

2. 红外热像技术红外热像技术是利用红外热像仪来检测设备表面的热量分布情况，从而发现设备中的热点和异常温升。

通过红外热像技术可以对电力电缆进行快速、全面的检测，及时发现电缆的发热点和故障点，预防潜在的故障风险。

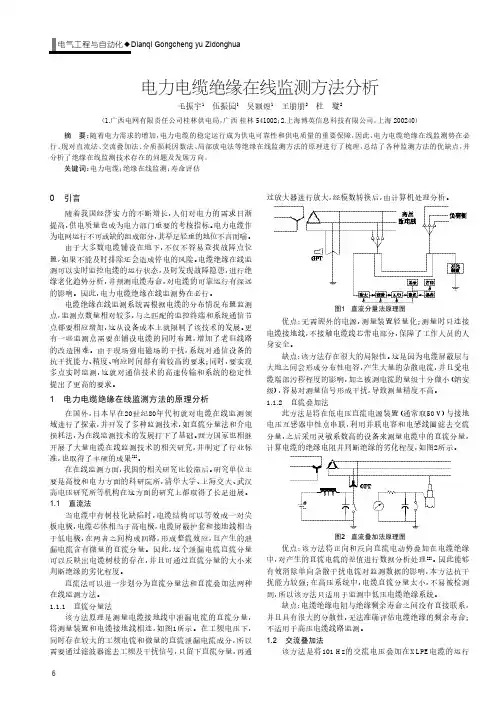

电力电缆绝缘在线监测方法分析毛振宇1伍振园1吴颖煜1王朋朋2杜璇2（1.广西电网有限责任公司桂林供电局，广西桂林541002；2.上海博英信息科技有限公司，上海200240）摘要：随着电力需求的增加，电力电缆的稳定运行成为供电可靠性和供电质量的重要保障，因此，电力电缆绝缘在线监测势在必行。

现对直流法、交流叠加法、介质损耗因数法、局部放电法等绝缘在线监测方法的原理进行了梳理，总结了各种监测方法的优缺点，并分析了绝缘在线监测技术存在的问题及发展方向。

关键词：电力电缆；绝缘在线监测；寿命评估0引言随着我国经济实力的不断增长，人们对电力的需求日渐提高，供电质量也成为电力部门重要的考核指标。

电力电缆作为电网运行不可或缺的组成部分，其举足轻重的地位不言而喻。

由于大多数电缆铺设在地下，不仅不容易查找故障点位置，如果不能及时排除还会造成停电的风险。

电缆绝缘在线监测可以实时监控电缆的运行状态，及时发现故障隐患，进行绝缘老化趋势分析，并预测电缆寿命，对电缆的可靠运行有深远的影响。

因此，电力电缆绝缘在线监测势在必行。

电缆绝缘在线监测系统需根据电缆的分布情况布置监测点，监测点数量相对较多，与之匹配的监控终端和系统通信节点都要相应增加，这从设备成本上就限制了该技术的发展。

更有一些监测点需要在铺设电缆的同时布置，增加了老旧线路的改造困难。

由于现场强电磁场的干扰，系统对通信设备的抗干扰能力、精度、响应时间都有着较高的要求；同时，要实现多点实时监测，这就对通信技术的高速传输和系统的稳定性提出了更高的要求。

1电力电缆绝缘在线监测方法的原理分析在国外，日本早在20世纪80年代初就对电缆在线监测领域进行了探索，并开发了多种监测技术，如直流分量法和介电损耗法，为在线监测技术的发展打下了基础。

西方国家也相继开展了大量电缆在线监测技术的相关研究，并制定了行业标准，也取得了丰硕的成果[1]。

在在线监测方面，我国的相关研究比较滞后。

研究单位主要是高校和电力方面的科研院所，清华大学、上海交大、武汉高电压研究所等机构在这方面的研究上都取得了长足进展。

谈电缆运行状态智能综合在线监测技术电缆是电力系统中重要的输电和配电设备，在电力系统中起到传输电能和分配电能的作用。

电缆的运行状态对电力系统的安全稳定运行具有重要影响。

随着电力系统的不断发展和电缆在电力系统中的广泛应用，电缆的运行状态智能综合在线监测技术成为当前研究的热点之一。

电缆的运行状态是指电缆在运行过程中的参数变化、故障发生以及运行状态的异常等情况。

传统的电缆运行状态监测方法主要采用人工巡检和离线检测的方式，这种方法工作量大、费时费力，并且不能及时准确地监测电缆的运行状态。

通过引入智能综合在线监测技术可以实现对电缆运行状态的实时监测、数据分析和故障诊断，提高电缆的安全稳定运行水平。

1. 传感器技术。

传感器是电缆运行状态监测的核心技术，它可以将电缆运行过程中的参数变化转化为电信号输出，通过信号处理和分析可以得到电缆的运行状态。

常用的传感器包括温度传感器、电流传感器、电压传感器和振动传感器等。

这些传感器可以实时监测电缆的温度变化、电流电压变化以及振动情况，从而判断电缆的运行状态是否正常。

2. 数据采集与处理技术。

通过传感器采集到的数据需要进行处理和分析，以提取有用的信息。

数据采集与处理技术主要包括数据采集、数据传输、数据清洗和数据分析等过程。

在数据采集方面，可以采用现场总线技术、无线传输技术等方法进行数据采集；在数据处理方面，可以采用数据清洗、数据压缩、数据融合、数据分析等方法进行数据处理，以实现对电缆运行状态的监测和诊断。

3. 运行状态评估与故障诊断技术。

通过对电缆运行状态的监测和分析，可以对电缆的运行状态进行评估和故障诊断。

运行状态评估主要是根据电缆运行参数的变化情况，采用故障诊断技术对电缆的运行状态进行评估，判断电缆是否出现故障。

故障诊断是在评估的基础上，通过对电缆运行参数的分析和比较，找出故障原因和位置，为电缆的维护和修复提供依据。

4. 运维决策支持技术。

电缆运行状态智能综合在线监测技术不仅可以对电缆的运行状态进行监测和诊断，还可以提供运维决策支持。

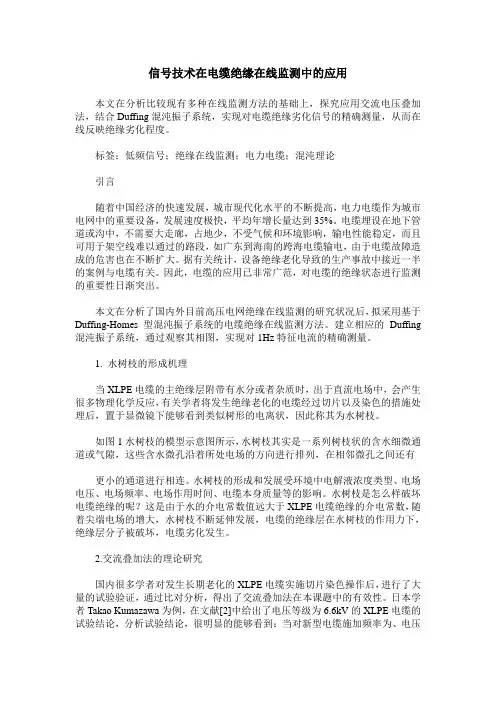

信号技术在电缆绝缘在线监测中的应用本文在分析比较现有多种在线监测方法的基础上，探究应用交流电压叠加法，结合Duffing混沌振子系统，实现对电缆绝缘劣化信号的精确测量，从而在线反映绝缘劣化程度。

标签：低频信号；绝缘在线监测；电力电缆；混沌理论引言随着中国经济的快速发展，城市现代化水平的不断提高，电力电缆作为城市电网中的重要设备，发展速度极快，平均年增长量达到35%。

电缆埋设在地下管道或沟中，不需要大走廊，占地少，不受气候和环境影响，输电性能稳定，而且可用于架空线难以通过的路段，如广东到海南的跨海电缆输电，由于电缆故障造成的危害也在不断扩大。

据有关统计，设备绝缘老化导致的生产事故中接近一半的案例与电缆有关。

因此，电缆的应用已非常广范，对电缆的绝缘状态进行监测的重要性日渐突出。

本文在分析了国内外目前高压电网绝缘在线监测的研究状况后，拟采用基于Duffing-Homes型混沌振子系统的电缆绝缘在线监测方法。

建立相应的Duffing 混沌振子系统，通过观察其相图，实现对1Hz特征电流的精确测量。

1. 水树枝的形成机理当XLPE电缆的主绝缘层附带有水分或者杂质时，出于直流电场中，会产生很多物理化学反应，有关学者将发生绝缘老化的电缆经过切片以及染色的措施处理后，置于显微镜下能够看到类似树形的电离状，因此称其为水树枝。

如图1水树枝的模型示意图所示，水树枝其实是一系列树枝状的含水细微通道或气隙，这些含水微孔沿着所处电场的方向进行排列，在相邻微孔之间还有更小的通道进行相连。

水树枝的形成和发展受环境中电解液浓度类型、电场电压、电场频率、电场作用时间、电缆本身质量等的影响。

水树枝是怎么样破坏电缆绝缘的呢？这是由于水的介电常数值远大于XLPE电缆绝缘的介电常数，随着尖端电场的增大，水树枝不断延伸发展，电缆的绝缘层在水树枝的作用力下，绝缘层分子被破坏，电缆劣化发生。

2.交流叠加法的理论研究国内很多学者对发生长期老化的XLPE电缆实施切片染色操作后，进行了大量的试验验证，通过比对分析，得出了交流叠加法在本课题中的有效性。

随着城网的发展，原有主要依靠定期停电后进行绝缘预防及检测电路的方法已难以满足现实的要求。

近年来不少研究者提出了一些新的在线带电检测方法，这些方法对早期发现电力电缆特别是交联聚乙烯电缆存在的绝缘缺陷及老化情况，很有作用。

通常有以下几种方法：（一）直流叠加法在接地的电压互感器的中性点处加进低压直流电源（通常为50V），使该直流电压与运行中电缆的交流电压叠加，检测通过电缆绝缘层的极微弱的直流电流，即可测得整条电缆的绝缘电阻，从而可对电缆的好坏进行判断。

直流叠加法的特点是抗干扰能力较强。

但绝缘电阻与电缆绝缘剩余寿命的相关性并不好，分散性相当大。

绝缘电阻与许多因素有关，即使同一根电缆，也难以仅靠测量其绝缘电阻值来预测其寿命。

（二）直流分量法通过检测电缆芯线与屏蔽层电流中极微弱的直流成分，对电缆中某一点或某一局部存在的树枝化（水树枝、电树枝）绝缘缺陷进行劣化诊断。

直流分量法测得的电流极微弱，有时也不大稳定，微小的干扰电流就会引起很大误差。

研究表明，这些干扰主要来自被测电缆的屏蔽层与大地之间的杂散电流，因杂散电流及真实的由水树枝引起的电流，均通过直流分量测量装置，以至造成很大误差。

可考虑采取旁路杂散电流或在杂散电流回路中串入电容将其阻断等方法。

目前国外将用直流分量法测得的值分为大于100nA、1～100nA、小于1nA 三档，分别表明绝缘不良、绝缘有问题需要注意、绝缘良好。

（三）介质损耗因数法将加于电缆上的电压用电压互感器或分压器取出，将流过绝缘中的工频电流用电流互感器取出，然后在自动平衡回路中检测上述信号的相位差，即可测出电缆绝缘的介质损耗因数（四）分布式光纤温度传感器利用分布式光纤温度传感器，通过检测故障点附近温度变化情况来实现电缆故障定位。

这种检测技术成本较高，主要应用于新敷设的重要电缆。

五、结语目前，电力电缆的故障检测主要为离线测试。

但是，在线监测具有更为明显的经济效益和社会效益。

近年来，电力系统的状态监测得到迅速发展并成为目前国际上的一个研究热点。

基于超声法的LPE电力电缆绝缘缺陷检测诊断技术研究一、内容描述随着电力系统的不断发展，电缆作为输电线路的重要组成部分，其安全性能和可靠性越来越受到重视。

然而由于电缆的使用环境复杂多变，长时间的运行过程中难免会出现一些绝缘缺陷，这些缺陷可能会导致电缆发热、漏电、击穿等严重事故。

因此对电力电缆进行定期检测和维修是非常必要的。

传统的电力电缆检测方法主要采用人工检查和实验室测试相结合的方式，这种方法不仅效率低下，而且难以对复杂的缺陷进行准确诊断。

近年来随着科技的发展，基于超声法的LPE电力电缆绝缘缺陷检测诊断技术逐渐成为研究热点。

该技术利用超声波在材料中传播的速度和衰减特性，对电缆绝缘层进行无损检测，能够快速准确地发现绝缘缺陷的位置和大小，为电缆的安全运行提供了有力保障。

1.1 研究背景和意义随着电力电缆在国民经济中的广泛应用，其安全运行已成为至关重要的问题。

然而由于电力电缆的长期使用和环境影响，绝缘缺陷问题日益严重，给电网系统的稳定运行带来了极大的隐患。

因此研究一种高效、准确的电力电缆绝缘缺陷检测诊断技术显得尤为重要。

超声法作为一种非接触、无损、快速的检测方法，近年来在电力电缆绝缘缺陷检测领域得到了广泛关注和应用。

超声法具有检测速度快、成本低、操作简便等优点，可以有效地提高电力电缆绝缘缺陷的检测效率和准确性。

因此基于超声法的LPE电力电缆绝缘缺陷检测诊断技术研究具有重要的理论意义和实际应用价值。

首先研究基于超声法的LPE电力电缆绝缘缺陷检测诊断技术，可以为电力电缆的设计、制造、安装和维护提供有力的技术支持。

通过对电力电缆绝缘缺陷的实时监测和诊断，可以及时发现并处理问题，降低因绝缘缺陷导致的事故发生率，保障电网系统的安全稳定运行。

其次研究基于超声法的LPE电力电缆绝缘缺陷检测诊断技术，有助于提高电力电缆绝缘缺陷检测技术的水平。

随着科技的发展，超声法技术不断创新和完善，为电力电缆绝缘缺陷检测提供了更加精确、高效的手段。

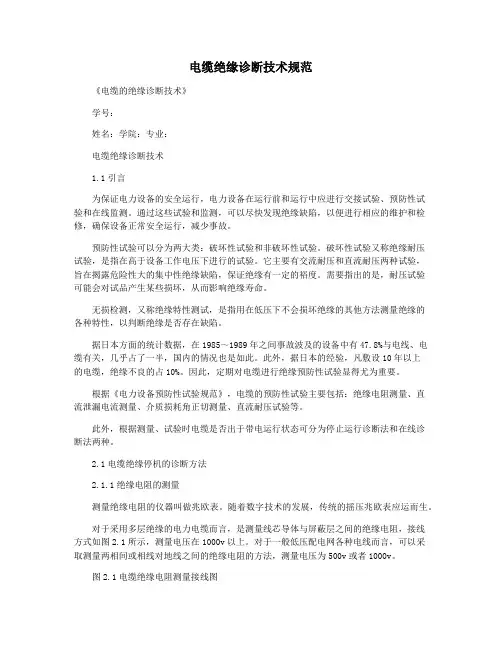

电缆绝缘诊断技术规范《电缆的绝缘诊断技术》学号：姓名：学院：专业：电缆绝缘诊断技术1.1引言为保证电力设备的安全运行，电力设备在运行前和运行中应进行交接试验、预防性试验和在线监测。

通过这些试验和监测，可以尽快发现绝缘缺陷，以便进行相应的维护和检修，确保设备正常安全运行，减少事故。

预防性试验可以分为两大类：破坏性试验和非破坏性试验。

破坏性试验又称绝缘耐压试验，是指在高于设备工作电压下进行的试验。

它主要有交流耐压和直流耐压两种试验，旨在揭露危险性大的集中性绝缘缺陷，保证绝缘有一定的裕度。

需要指出的是，耐压试验可能会对试品产生某些损坏，从而影响绝缘寿命。

无损检测，又称绝缘特性测试，是指用在低压下不会损坏绝缘的其他方法测量绝缘的各种特性，以判断绝缘是否存在缺陷。

据日本方面的统计数据，在1985～1989年之间事故波及的设备中有47.8%与电线、电缆有关，几乎占了一半，国内的情况也是如此。

此外，据日本的经验，凡敷设10年以上的电缆，绝缘不良的占10%。

因此，定期对电缆进行绝缘预防性试验显得尤为重要。

根据《电力设备预防性试验规范》，电缆的预防性试验主要包括：绝缘电阻测量、直流泄漏电流测量、介质损耗角正切测量、直流耐压试验等。

此外，根据测量、试验时电缆是否出于带电运行状态可分为停止运行诊断法和在线诊断法两种。

2.1电缆绝缘停机的诊断方法2.1.1绝缘电阻的测量测量绝缘电阻的仪器叫做兆欧表。

随着数字技术的发展，传统的摇压兆欧表应运而生。

对于采用多层绝缘的电力电缆而言，是测量线芯导体与屏蔽层之间的绝缘电阻，接线方式如图2.1所示，测量电压在1000v以上。

对于一般低压配电网各种电线而言，可以采取测量两相间或相线对地线之间的绝缘电阻的方法，测量电压为500v或者1000v。

图2.1电缆绝缘电阻测量接线图绝缘电阻的判定标准根据电缆种类、电压等级、应用场合等条件不同而不同，同时也因测试电压等级不同而不同。

一般规定民用低压供电线路绝缘强度标准必须达到在500v电压下，绝缘电阻值不低于0.5m；对于空调回路，必须不低于1.0m。
