柱塞泵的结构及工作原理
柱塞泵是一种常见的液压泵，主要应用于工业、建筑机械、石油、化工、船舶等领域，其结构和工作原理如下。
一、结构
柱塞泵主要由泵体、泵盖、柱塞、连杆、进口阀、出口阀、压力调节阀、密封件等部分组成。
1.泵体和泵盖采用铸钢或铸铁材料制成，是柱塞泵的主要支撑部分。
2.柱塞是柱塞泵的核心组件，其材料通常采用高质量的合金钢或不锈钢，具有抗磨损、耐腐蚀等特性。
3.连杆将柱塞与曲轴连接，用于将曲轴转动的动力传递到柱塞上。
4.进口阀和出口阀是控制柱塞泵流程的关键部分。进口阀通常安装在泵体顶部，用于控制液体进入泵体。出口阀通常安装在泵体底部，用于控制液体从泵体出流。进口阀和出口阀都是单向阀，防止逆流。
5.压力调节阀用于调节泵的出口压力。当压力达到设定值时，压力调节阀会自动关闭进一步流量输入系统，并维持压力的恒定。
6.密封件是柱塞泵中非常重要的部分，用于防止泵内液体泄漏，并使泵的密封性保持稳定。根据需要，可选择不同材料的密封件。
二、工作原理
柱塞泵的工作原理是建立在泵体与柱塞、曲轴之间的相互作用之上。
1.进水口打开，液体进入泵体。当某一根柱塞向上移动时，将创建一个低压区域，使液体被吸入泵体中。
2.随着曲轴的转动，柱塞就开始朝向泵盖移动。液体就随着柱塞一起前进，这时候的压力在增加。直到压力大到足以打开出口阀门时，液体将被排放到系统中。这个过程是非常重要的，在这个过程中，液体被压缩，而随着柱塞前进，液体的压力也不断增加。
3.出口阀关闭，防止回流。然后，同样的过程在相邻柱塞中发生，继续推送液体。在动力传递过程中，柱塞的下降是由重力或加压作用而发生的，该动力与液体点击产生的反作用力相对应。 总结：柱塞泵的成本相对较高，但其广泛应用于各类工程，并得到广泛认可。柱塞泵的结构和工作原理也非常稳定和可靠，其应用领域也非常广泛。

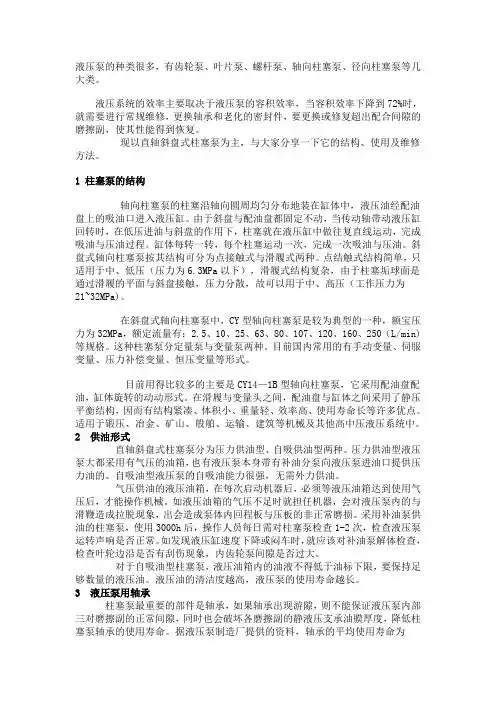

液压泵的种类很多，有齿轮泵、叶片泵、螺杆泵、轴向柱塞泵、径向柱塞泵等几大类。
液压系统的效率主要取决于液压泵的容积效率，当容积效率下降到72%时，就需要进行常规维修，更换轴承和老化的密封件，要更换或修复超出配合间隙的磨擦副，使其性能得到恢复。
现以直轴斜盘式柱塞泵为主，与大家分享一下它的结构、使用及维修方法。
1 柱塞泵的结构
轴向柱塞泵的柱塞沿轴向圆周均匀分布地装在缸体中，液压油经配油盘上的吸油口进入液压缸。由于斜盘与配油盘都固定不动，当传动轴带动液压缸回转时，在低压进油与斜盘的作用下，柱塞就在液压缸中做往复直线运动，完成吸油与压油过程。缸体每转一转，每个柱塞运动一次，完成一次吸油与压油。斜盘式轴向柱塞泵按其结构可分为点接触式与滑履式两种。点结触式结构简单，只适用于中、低压（压力为6.3MPa以下），滑履式结构复杂，由于柱塞垢球面是通过滑履的平面与斜盘接触，压力分散，故可以用于中、高压（工作压力为21~32MPa)。
在斜盘式轴向柱塞泵中，CY型轴向柱塞泵是较为典型的一种，额宝压力为32MPa，额定流量有：2.5、10、25、63、80、107、120、160、250（L/min)等规格。这种柱塞泵分定量泵与变量泵两种。目前国内常用的有手动变量、伺服变量、压力补偿变量、恒压变量等形式。
目前用得比较多的主要是CY14—1B型轴向柱塞泵，它采用配油盘配油，缸体旋转的动动形式。在滑履与变量头之间，配油盘与缸体之间采用了静压平衡结构，因而有结构紧凑、体积小、重量轻、效率高、使用寿命长等许多优点。适用于锻压、冶金、矿山、般舶、运输、建筑等机械及其他高中压液压系统中。
2 供油形式
直轴斜盘式柱塞泵分为压力供油型、自吸供油型两种。压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的。自吸油型液压泵的自吸油能力很强，无需外力供油。
齿轮泵内部结构
齿轮泵是一种常用的液压泵，其内部结构包括泵体、齿轮、轴承和密封件等主要部件。下面将详细介绍齿轮泵的内部结构。
一、泵体
泵体是齿轮泵的主要外壳，通常由铸铁或铸钢制成。泵体内部有两个相互咬合的齿轮腔，用于容纳齿轮和液体。泵体上部有进油口和出油口，进油口连接液压系统的油箱，出油口连接液压系统的工作部件。
二、齿轮
齿轮是齿轮泵的核心部件，用于传递动力和压力。齿轮通常由高强度合金钢制成，具有良好的耐磨性和强度。齿轮泵常见的齿轮有外齿轮和内齿轮两种。
外齿轮泵的齿轮分为主动齿轮和从动齿轮，主动齿轮通过电机或发动机带动从动齿轮旋转，从而产生压力。主动齿轮和从动齿轮之间的啮合配合非常精确，以确保密封性和传动效率。
内齿轮泵的齿轮分为内外齿轮，内齿轮作为主动齿轮，外齿轮作为从动齿轮。内外齿轮之间的啮合配合也非常精确。内齿轮泵通过内齿轮的旋转来产生压力。
三、轴承 轴承安装在泵体内部，用于支撑齿轮的旋转。轴承通常采用滚动轴承，具有较高的承载能力和较低的摩擦损失。为了保证齿轮泵的正常运行，轴承需要保持充分润滑。
四、密封件
密封件用于保持齿轮泵的密封性，防止液体泄漏。常见的密封件有轴封、填料密封和间隙密封等。轴封通常由橡胶或聚氨酯制成，填料密封使用填料填充泵体和轴封之间的间隙，间隙密封则通过间隙的设计来实现密封效果。
五、工作原理
齿轮泵的工作原理是通过齿轮的旋转将液体吸入泵体的一个齿轮腔，然后将液体挤出泵体的另一个齿轮腔。在齿轮腔内，液体会被齿轮牵引并形成密封，从而形成一定的压力。齿轮泵的压力和流量与齿轮的旋转速度和齿轮的啮合配合有关。
总结：
齿轮泵的内部结构包括泵体、齿轮、轴承和密封件等主要部件。泵体是齿轮泵的外壳，齿轮是齿轮泵的核心部件，轴承用于支撑齿轮的旋转，密封件用于保持泵的密封性。齿轮泵通过齿轮的旋转来产生压力，实现液体的吸入和排出。齿轮泵结构简单、可靠性高，广泛应用于液压系统中。
液压泵的工作原理及主要结构特点
液压泵作为液压传动系统中的核心元件之一，主要用于将液体的机械能转化为液体的压力能，并输出给液压系统中的执行元件，实现液压系统的工作。
1.工作过程：液压泵通过旋转驱动轴将液体吸入泵腔，然后通过泵腔的构造形式将液体压缩，最后将压缩液体推送至输出管路，从而实现液体的压力增加。液压泵主要通过动静液体间的容积周期变化来实现工作。
2.吸油过程：油液进入泵腔时，液体被叶轮推至泵腔的出口。
3.压油过程：液压泵的旋转运动使得叶片向轴心方向收缩，使得泵腔的容积缩小。当泵腔的容积缩小到一定程度时，吸入管路中的液体将被压缩，从而进一步增加了液体的压力。
4.推油过程：压缩后的液体通过泵腔的输出口输出到液压系统的管路中。
液压泵的主要结构特点如下：
1.泵体：液压泵的泵体通常由铸铁或铸钢等金属材料制成，具有较高的强度和刚度以承受高压力的冲击。
2.轴和轴承：液压泵的轴和轴承通常由高强度钢材制成，用于连接泵体和电机，同时支撑整个液压泵的运转。
3.叶轮：液压泵的叶轮是泵的旋转部件，通常由铸铁或铸钢制成。叶轮的数量和形状会影响液压泵的输出流量和压力。
4.泵腔：液压泵的泵腔是液体流动的关键部件，通常为方形或椭圆形。泵腔内的体积变化决定了液压泵的输出流量和压力。 5.定子：液压泵的定子通常由高强度的合金钢材料制成，用于固定泵腔和叶轮。
6.密封装置：液压泵的密封装置主要用于防止液体泄漏，通常采用密封圈、密封垫等形式进行密封。
1.压力范围广：液压泵可以根据需求提供不同的输出压力，能够满足不同工况下的工作要求。
2.输出流量大：液压泵的输出流量较大，能够为液压系统提供足够的液体供应。
3.工作稳定：液压泵的工作较为稳定，输出压力和流量的波动较小，能够保证液压系统的正常运行。
4.适应性强：液压泵能够适应各种不同的工作环境和场合，广泛应用于各个行业的液压传动系统中。
总之，液压泵是液压系统中的核心元件之一，它的工作原理和主要结构特点决定了液压泵具有较高的工作效率和可靠性，为液压系统的正常运行提供了重要保障。
