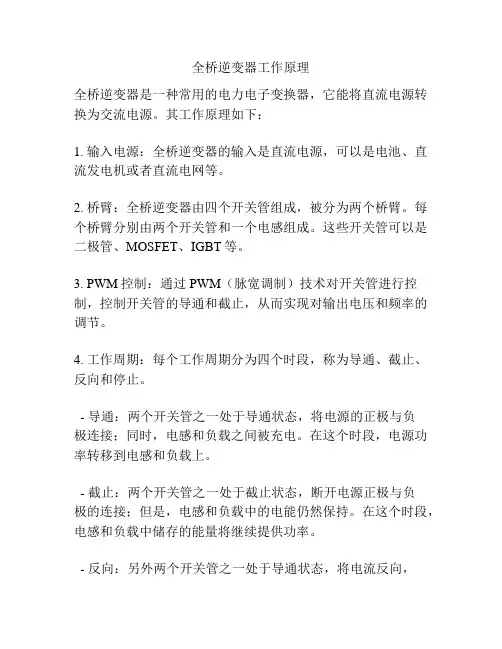

全桥逆变器工作原理
全桥逆变器是一种常用的电力电子变换器，它能将直流电源转换为交流电源。其工作原理如下：
1. 输入电源：全桥逆变器的输入是直流电源，可以是电池、直流发电机或者直流电网等。
2. 桥臂：全桥逆变器由四个开关管组成，被分为两个桥臂。每个桥臂分别由两个开关管和一个电感组成。这些开关管可以是二极管、MOSFET、IGBT等。
3. PWM控制：通过PWM（脉宽调制）技术对开关管进行控制，控制开关管的导通和截止，从而实现对输出电压和频率的调节。
4. 工作周期：每个工作周期分为四个时段，称为导通、截止、反向和停止。
- 导通：两个开关管之一处于导通状态，将电源的正极与负极连接；同时，电感和负载之间被充电。在这个时段，电源功率转移到电感和负载上。
- 截止：两个开关管之一处于截止状态，断开电源正极与负极的连接；但是，电感和负载中的电能仍然保持。在这个时段，电感和负载中储存的能量将继续提供功率。
- 反向：另外两个开关管之一处于导通状态，将电流反向，使原先导通的电感和负载处于反向状态。在这个时段，电感和负载会释放储存的能量。
- 停止：两个开关管都处于截止状态，电感和负载中的电能耗尽。在这个时段，电源与电感和负载之间没有任何电流流动。
5. 输出电压：通过不同的PWM控制方式，可以得到不同的输出电压波形。通过控制开关管的导通和截止时间，可以调节输出电压的幅值。通过控制导通间隔时间，可以调节输出电压的频率。
总之，全桥逆变器通过控制开关管的导通和截止状态，实现对输入直流电源的转换和调节，从而将直流电转换成交流电。

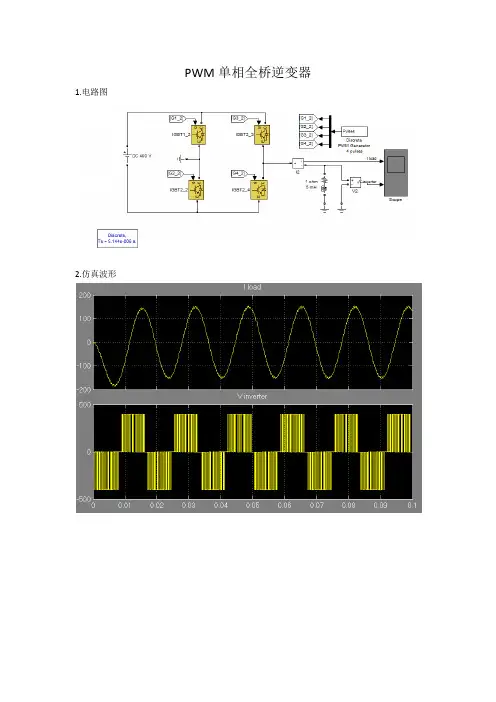

pwm逆变电路原理
PWM逆变电路是一种经典的功率电子变换电路，用于将直流电源转换为可控的交流电源。其原理基于脉宽调制（Pulse
Width Modulation）技术，通过控制开关器件的导通时间与断开时间的比例，可以实现对输出电压的调节。
PWM逆变电路的核心部分是一个全桥逆变器，由4个可控开关器件组成。通常，这些开关器件是MOSFET或IGBT，用于控制电流的通断。在正半周中，两个对角的开关器件同时导通，使得直流电源的正负极与交流负载的两个端点相连接；而在负半周中，另外两个对角开关器件引导电流，实现相反的连接。通过频繁切换开关状态，可以在负载中产生高频的脉冲信号。
PWM逆变电路的输出电压由导通时间与断开时间的比例决定。当导通时间较长时，输出电压会接近正电压；反之，断开时间长，则输出电压近似为负电压。通过调节导通与断开时间的比例，可以实现对输出电压幅值的控制。此外，通过改变开关频率，还可以调节输出电压的频率。
为了实现精确的输出电压调节，PWM逆变电路通常配备一个控制电路。该控制电路可以监测输出电压，并与参考电压进行比较，以生成适当的控制信号。控制信号通过适当驱动开关器件的导通与断开，从而实现输出电压的稳定调节。
总之，PWM逆变电路利用脉宽调制技术和全桥逆变器构成，通过控制开关器件的导通与断开时间，实现对直流电源转换为可控的交流电源，并通过控制电路实现对输出电压的精确调节。
单相pwm电流整流电路
单相PWM电流整流电路是一种常见的电源电路，它可以将交流电转换为直流电，广泛应用于各种领域，如工业自动化、家庭电器等。本文将从以下几个方面进行详细介绍。
一、单相PWM电流整流电路的基本原理
单相PWM电流整流电路的基本原理是利用半桥或全桥逆变器将交流输入转换为直流输出，并通过PWM控制器对逆变器开关管进行调制，实现直流输出的稳定性和精度。具体来说，当输入交流信号通过半桥或全桥逆变器时，逆变器内部的开关管会根据PWM控制信号打开或关闭，从而使得输出信号在时间上被分成若干个周期，每个周期内包含一个高电平和一个低电平。通过调节PWM控制信号的占空比可以改变高低电平之间的时间比例，从而实现对输出直流信号的调节。
二、单相PWM电流整流电路的主要组成部分
单相PWM电流整流电路主要由以下几个组成部分构成：
1. 输入滤波器：用于对输入交流信号进行滤波和去噪处理，在保证输入稳定性和精度的同时，减少对逆变器开关管的干扰。
2. 逆变器：用于将输入交流信号转换为直流输出信号，通常采用半桥或全桥结构。
3. PWM控制器：用于控制逆变器内部开关管的开关时间和占空比，从而实现对输出直流信号的调节。
4. 输出滤波器：用于对输出直流信号进行滤波和去噪处理，在保证输出稳定性和精度的同时，减少对负载的干扰。
5. 保护电路：用于保护整个电路不受过压、过流、短路等异常情况的影响，并防止逆变器开关管损坏。
三、单相PWM电流整流电路的工作原理
单相PWM电流整流电路的工作原理可以分为以下几个步骤：
1. 输入滤波：将输入交流信号通过输入滤波器进行滤波和去噪处理，使得输入信号稳定性和精度得到保证，并减少对逆变器开关管的干扰。
2. 逆变：经过输入滤波后，交流信号被送入半桥或全桥逆变器中进行逆变操作。在逆变过程中，PWM控制器会根据设定的占空比控制开关管的开关时间，从而实现对输出直流信号的调节。
3. 输出滤波：逆变后的直流信号经过输出滤波器进行滤波和去噪处理，使得输出信号稳定性和精度得到保证，并减少对负载的干扰。
双向逆变器和单相逆变器的工作原理
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope
that after you download it, it can help you solve practical problems. The
document can be customized and modified after downloading, please adjust
and use it according to actual needs, thank you! In addition, this shop provides
you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic
composition, work summary, word parsing, copy excerpts, other materials and
so on, want to know different data formats and writing methods, please pay
attention!
一、双向逆变器的工作原理。
双向逆变器是一种能够实现双向能量转换的电力变换设备，它能够将直流电能转换成交流电能，并且也能够将交流电能转换成直流电能。其工作原理如下：
