一、工艺管道施工图常用图例
名称 图例 名称 图例
闸阀 异径管
压力调节阀 偏心异径管
升降式止回阀 堵板
旋启式止回阀 法兰
减压阀 法兰连接
电动闸阀 丝堵
滚动闸阀 人口
自动截门 流量孔板
带手动装置的截门 放气管
浮力调节阀 防雨罩
密闭式弹簧安全阀 地漏
开启式弹簧安全阀 压力表
放气阀 U型压力表
自动放气阀 自动记录压力表
立管及立管上阀门 水银温度计
挡住阀 二次蒸发器
疏水器 室外架空管道固定支架
∩型补偿器 室外架空煤气道管单层支架
套管补偿器 室外架空煤气道管摇摆支架
波型、鼓型补偿器 漏气检查点
一、工艺管道施工图常用图例
名称 图例 名称 图例 离心水泵 防火器
手摇泵 地沟∪型膨胀穴
喷射泵 地沟安装孔
热交换器 地沟及检查井
立式油水分离器（用于压缩空气)Dg≤80 弹簧支（吊）架
卧式油水分离器（用于压缩空气）Dg≥100 单、双、三接头立式集水器（用于压缩空气)
导向支架 地沟排风口
吊架 流量表
二、通风空调工程常用图例
名 称 图 形 名 称 图 形
带导流叶片弯头 消声弯头
伞形风帽 送风口
回风口 圆形散流器
方形散流器 插板阀
蝶阀 对开式多叶调节阀
光圈式启动调节阀 风管止回阀
防火阀 三通调节阀
三、给排水、采暖常用图例
名称 图形 名称 图形
闸阀 化验盆
洗涤盆 截止阀 污水池
延时自闭冲洗阀
带沥水板洗涤盆
减压阀 盥洗盆
球阀 妇女卫生盆
止回阀 立式小便器
消音止回阀 挂式小便器
蝶阀 蹲式大便器
柔性防水套管 坐式大便器
检查口 小便槽
清扫口 引水器
通气帽 淋浴喷头
圆形地漏 雨水口
方形地漏 水泵
水锤消除器 水表
可曲挠橡胶接头 防回流污染止回阀
1 / 15 建筑电气工程施工图
第十五章 建筑电气工程施工图
第一节 电气工程施工图
一、电气工程施工图的组成及内容
其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定
1.电气图面的规定
幅面尺寸共分五类：A0～A4，见表15-1。
基 本 幅 面 尺 寸 （mm） 表15-1
幅 面 代 号 A0 A1 A2
A3
A4
宽×长（B×L） 841×1189 594×841
420×591 297×420
210×297
边 宽（C） 10
5
装订侧边宽 25
绘制电气图所用的各种线条统称为图线。常用图线见表15-2。
2. 图例符号和文字符号
电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。
少年易学老难成，一寸光阴不可轻 - 百度文库

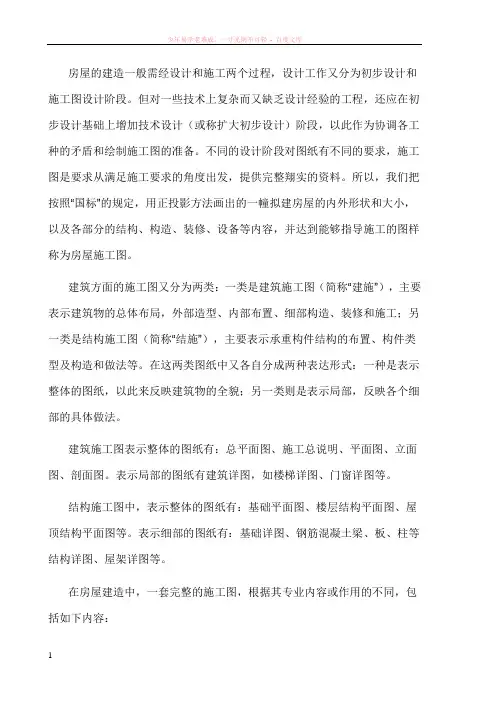

1 房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容： 少年易学老难成，一寸光阴不可轻 - 百度文库
2 （1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用
房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。
建筑图纸符号大全教你识别常用符号
在建筑行业中，图纸是一种非常重要的交流工具，它能够准确地传达设计师的意图给工程师和建筑师，确保建筑工程的顺利进行。图纸上运用了大量的符号，这些符号代表着各种不同的元素和特征。因此，对建筑图纸符号的准确理解和识别对于建筑从业人员来说至关重要。本文将为您介绍一些常见的建筑图纸符号，帮助您更好地理解和读懂建筑图纸。
1. 尺寸标识符号
在建筑图纸中，尺寸标识符号用于表示建筑物各个部分的尺寸和距离。常见的尺寸标识符号包括“H”、“W”和“D”，分别代表高度、宽度和深度。此外，箭头也是一种常用的尺寸标识符号，用于指示尺寸的方向。
2. 线条符号
线条符号在建筑图纸中起到了连接和界定各个元素的作用。常见的线条符号包括实线、虚线、点线和粗线。实线代表着边界和实体物体，虚线用于表示隐藏部分或次要元素，点线通常用于表示中心线或对称线，而粗线则用于显示特别重要的线条。
3. 建筑材料符号
建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。常见的建筑材料符号有砖块、混凝土、木材和玻璃等。这些符号通常通过简化图标的形式来表示，可以让读者迅速识别不同的材料种类。 4. 设备符号
设备符号用于表示建筑物中的各种设备和机械元素。例如，电灯、插座、空调和消防设备等。这些符号常常采用标准化的图标形式，有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。
5. 地形符号
地形符号用于表示建筑物所在地的地形特征，例如山脉、河流和道路等。这些符号通常是通过简化和符号化的方式来表示，以便更好地展示地形特点。
6. 水平符号
水平符号用于描述建筑物的水平线或平面。常见的水平符号包括水平线、平面图和等高线等。这些符号的使用可以帮助读者更好地理解建筑物的外观和布局。
7. 建筑元素符号
建筑元素符号用于标识建筑物中的各个元素，例如墙壁、窗户和门等。这些符号通常是通过简化的图标形式来表示，以便在图纸上占用较小的空间。
