101图集板梁柱钢筋计算

钢筋算量基本方法

第一章梁

第一节框架梁

一、首跨钢筋的计算

1、上部贯通筋

上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值

2、端支座负筋

端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值

3、下部钢筋

下部钢筋长度＝净跨长＋左右支座锚固值

注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？

现在我们来总结一下以上三类钢筋的支座锚固判断问题：

支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

4、腰筋

构造钢筋：构造钢筋长度＝净跨长＋2×15d （11G101-1第28页）

抗扭钢筋：算法同贯通钢筋 （11G101-1第28页）

5、拉筋

拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d （宽度减去保护层厚度算的是到主筋的外包尺寸，而拉筋是挂在主筋上的，所以要加上拉筋的直径，才是拉筋的实际长度。此为11G101之前的算法，实际在11G101-1第54页规定钢筋保护层是最外层钢筋外边缘至混凝土表面之后，钢筋的保护层从箍筋的外皮算起，所以不再需要+2d）

拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 （11G101-1第87页规定）

6、箍筋

箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d （宽度减去保护层厚度算的是到主筋的外包尺寸，而箍筋是挂在主筋上的，所以要加上箍筋的直径，才是箍筋的实际长度。此为11G101之前的算法，实际在11G101-1第54页规定钢筋保护层是最外层钢筋外边缘至混凝土表面之后，钢筋的保护层从箍筋的外皮算起，所以不再需要+8d）

工业设备及管道绝热工程施工质量验收规范附录表钢筋工程工程量计算

（依据11G101平法图集）

基础部分

独立基础

一、独立基础底部钢筋

配筋长度不缩减

（）向钢筋长度向混凝土构件外形尺寸

向钢筋根数向混凝土构件外形尺寸（；）布筋间距

（）向钢筋长度向混凝土构件外形尺寸

向钢筋根数向混凝土构件外形尺寸（；）布筋间距

二、独立基础底部钢筋长度缩减

当独立基础底板长度≥时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的倍。配筋长度缩减（均为隔一缩减）

对称独立基础配筋（柱在基础四面的中心）

（）向外侧钢筋长度向混凝土构件外形尺寸

向外侧钢筋根数根（一侧各一根）

向其余钢筋长度向混凝土构件外形尺寸（一侧保护层）（基础边长）

向其余钢筋根数向混凝土构件外形尺寸（；）布筋间距 工业设备及管道绝热工程施工质量验收规范附录表

（）向外侧钢筋长度向混凝土构件外形尺寸

向外侧钢筋根数根（一侧各一根）

向其余钢筋长度向混凝土构件外形尺寸（一侧保护层）（基础边长）

向其余钢筋根数向混凝土构件外形尺寸（；）布筋间距

当非对称独立基础底板长度≥，但该基础某侧从柱中心至基础底板边缘的距离＜时，钢筋在该侧不应缩减

非对称独立基础配筋（一端为隔一缩减）

（）向外侧钢筋长度向混凝土构件外形尺寸

向外侧钢筋根数根（一侧各一根）

向其余钢筋（两侧均不缩减）长度（与外侧钢筋相同）向混凝土构件外形尺寸

1

柱

梁

板

钢筋计量规则及公式

2 6.6.2 柱钢筋工程计量规则

教学内容及要求 本节课程主要讲授混凝土柱构件中钢筋的类型以及每种钢筋工程量的计算规则。要求熟练应用平法制图规则（03G101-1），掌握现浇混凝土柱构件中钢筋工程量的计算规则，同时熟悉计算机软件的应用。

温 故 知 新 以下图为例，回顾《平面整体表示方法制图规则》（03G101-1）相关内容——柱平法施工图制图规则（P7～P11和P37～P45）。

1．柱的

“平法”

表示方法

——截面

注写法

层高 标高（m） 层号 4.5 -4.530 -1 4.5 -0.030 1 4.2 4.470 2 3.6 8.670 3 3.6 12.270 4 15.870 屋面 3 2．柱的“平法”表示方法——列表注写法

KZ1要计算哪些钢筋量 4 柱要计算哪些钢筋量呢

• 参考平法图集：

• 03G101-1

• 04G101-3（筏形基础）

一、基础层插筋计算

（1）柱直接生根于基础板；

（2）柱生根于基础梁上。

（1）柱插筋在基础板中的锚固构造04G101-3第45页 楼层

名称 构件

分类 分类细分 计算哪些量

名称 单位

基础层 无梁

基础 基础板厚小于2000

基础插筋、

箍筋 长度、根数、

重量 基础板厚大于2000

有梁

基础 基础梁底与基础板底平

基础梁顶与基础板顶平

-1层

纵筋、箍筋 长度、根数、

重量 首层

中间层

顶层 中柱

边柱

角柱 5

（2）柱插筋在基础主梁中的锚固构造04G101-3第32 6 页

7

8 （3）基础插筋计算

基础插筋长度 ＝ 弯折长度a + 竖直长度h1 + 非连接区Hn/3 + 搭接长度LlE 9 二、柱纵筋长度的算法

10 (1) - 1层柱子纵筋长度(如下图)

纵筋长度＝ - 1层层高-（- 1层非连接区Hn/3）+ 1层非连接区Hn/3

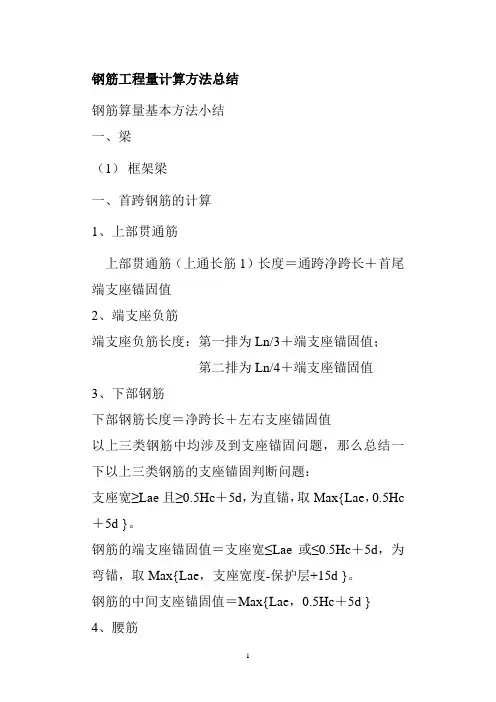

1 钢筋工程量计算方法总结

钢筋算量基本方法小结

一、梁

（1） 框架梁

一、首跨钢筋的计算

1、上部贯通筋

上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值

2、端支座负筋

端支座负筋长度：第一排为Ln/3＋端支座锚固值；

第二排为Ln/4＋端支座锚固值

3、下部钢筋

下部钢筋长度＝净跨长＋左右支座锚固值

以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：

支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

4、腰筋 2 构造钢筋：构造钢筋长度＝净跨长＋2×15d

抗扭钢筋：算法同贯通钢筋

5、拉筋

拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d

拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋

箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d

箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1

注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋

吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度 3 +2*50，其中框梁高度>800mm 夹角=60°

≤800mm 夹角=45°
