可寻址广播与听音系统结合的技术方案

校园无线智能调频广播系统设计方案无线校园智能广播系统技术方案前言校园广播作为学校信息传播的一种工具,经历了几十年的历史，随着科学技术的发展,从电子管到集成电路,从留声机到CＤ，经过了数次革命，但其设备技术水平及档次参差不齐，基本上是以定压功放加终端音箱或高音喇叭,单路音频信号传输方式进行工作的，在实际使用及工作中存在着不少缺陷。

随着近年来无线调频技术在校园广播应用中的不断成熟,其相对于传统的广播方式有着无可比拟的优势，其功能也不断完善，已逐渐取代传统的广播方式而成为当前校园广播的主要实现方式。

根据无线调频校园广播的特点，结合校园广播现状与发展方向,采用微电脑锁相、数码纠错、闪速存贮、ＳCＡ遥控编码、ＶB软件编程等先进技术、设计了一套具有国内领先技术水平的全数字智能校园广播系统。

系统采用FM-SCA副载波编码遥控技术,使用一个无线电频率,利用音频载波以外的副载波传输编码控制信号,无需申请控制频率,既节约了频率资源,又实现了对终端点的控制,而且提高了系统的稳定性和可靠性。

数字化智能广播系统以其"优质、经济、稳定、实用"等特点,成为集外语听力考试、训练与校园广播为一体的新一代智能校园广播系统的最佳解决方案。

系统设计一、设计依据本校园广播系统制定、设计，依照国家有关文件、标准和规定，主要有：●国标《GB－4３11 1-8４调频广播发射机校准》●广电部标《GY15－84调频接收机标准》●《大楼通讯综合布线标准》(ＹD/T926－1997）●《民用建筑电气设计规范》GＢＪ/Ｔ１6-1992。

●国际电联ＩTＵ－ T有关标准。

●建筑、通信有关行业标准。

●《专业录播结构标准》二、设计原则进行系统设计时，本着＂先进性、科学性、稳定性、经济性"相统一的原则进行设计。

先进性：系统采用国内最先进ＦM－SCA和条件码加密的调频广播技术，全固态发射机采用最新的微电脑ＰLL锁相技术,确保无频率漂移现象,遥控音箱开关机准确可靠，可针对不同区域实现分区控制。

酒店宾馆有线调频寻址广播系统技术方案本方案的设计是根据酒店的不同场所具有其不同功能的要求，结合本酒店的档次和使用功能的要求来进行设备选型和位置的布置。

本方案除了考虑能满足各场所对音乐广播播放的要求外，另一方面还考虑如何在紧急情况下，能将引导信息清楚地传送到各场所。

设计说明本系统实行集中式控制，担负酒店的背景音乐及消防广播任务。

消防广播系统由消防专业员负责设计。

背景音乐系统客房节目源有六套：电脑、CD机、卡座和AM/FM调谐器等播放节目。

客房的节目选择器、音量开关均安装在床头柜上，床头柜及其集控板由业主提供，扬声器采用吸顶式。

公共区域背景音乐扬声器设在走道及公共场所，平时播放背景音乐;公共区域背景音乐的扬声器与消防广播共用一套扬声器。

背景音乐系统无论在开或关的状态均能通过设在消控中心的区域切换器接通火灾紧急广播。

1、设计方案一、设计依据1．《有线电视广播系统技术规范》2．国标GB50200-94《有线电视广播系统技术规范》3．《民用建筑电气设计规范》GBJ/T16-19924．《30MHz-1GHz声音和电视信号电缆分配系统》GB6510-86。

5．《工业企业通信设计规范》GBJ42-19816．国际电联 ITU - T有关标准7．建筑、通信有关行业标准二、设计原理进行系统设计时，本着“先进性、科学性、稳定性、经济性、扩展性”相统一的原则进行设计。

三、系统原理及组成：系统采用“数字播出、共缆传输、编码控制、调频接收”的全新理念搭建智能广播平台。

由数字节目源或模拟节目源输出单路或多路音频信号，直接送给WK-FCB600智能寻址调频广播主机的调频调制器输入口，并调制到不同的调频载波上，再经频率复用合成器合成射频信号至一根同轴电缆送到终端可寻址接收控制机。

同时控制信号由主控计算机通过RS232串口与WK-FCB600智能寻址调频广播主机通讯口连接；编码控制采用非常成熟稳定的FSK方式，将分布式多路FSK控制信号调制到88—187MHz调频副载波上，与音频信号共缆传输。

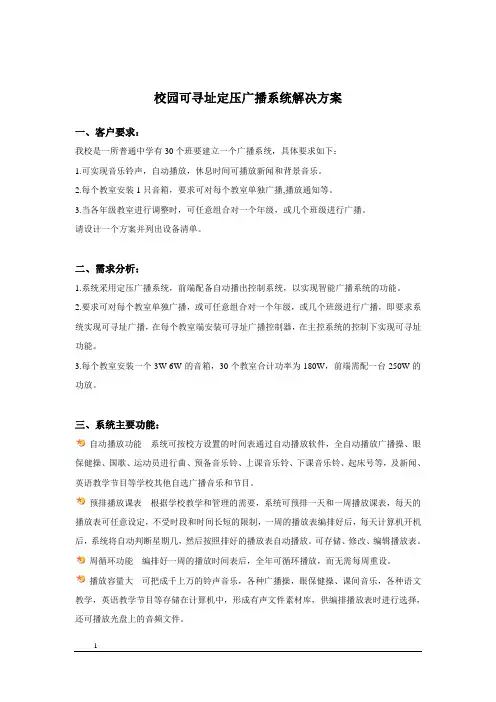

校园可寻址定压广播系统解决方案一、客户要求：我校是一所普通中学有30个班要建立一个广播系统，具体要求如下：1.可实现音乐铃声，自动播放，休息时间可播放新闻和背景音乐。

2.每个教室安装1只音箱，要求可对每个教室单独广播,播放通知等。

3.当各年级教室进行调整时，可任意组合对一个年级，或几个班级进行广播。

请设计一个方案并列出设备清单。

二、需求分析：1.系统采用定压广播系统，前端配备自动播出控制系统，以实现智能广播系统的功能。

2.要求可对每个教室单独广播，或可任意组合对一个年级，或几个班级进行广播，即要求系统实现可寻址广播，在每个教室端安装可寻址广播控制器，在主控系统的控制下实现可寻址功能。

3.每个教室安装一个3W-6W的音箱，30个教室合计功率为180W，前端需配一台250W的功放。

三、系统主要功能：自动播放功能---系统可按校方设置的时间表通过自动播放软件，全自动播放广播操、眼保健操、国歌、运动员进行曲、预备音乐铃、上课音乐铃、下课音乐铃、起床号等，及新闻、英语教学节目等学校其他自选广播音乐和节目。

预排播放课表---根据学校教学和管理的需要，系统可预排一天和一周播放课表，每天的播放表可任意设定，不受时段和时间长短的限制，一周的播放表编排好后，每天计算机开机后，系统将自动判断星期几，然后按照排好的播放表自动播放。

可存储、修改、编辑播放表。

周循环功能---编排好一周的播放时间表后，全年可循环播放，而无需每周重设。

播放容量大---可把成千上万的铃声音乐，各种广播操，眼保健操、课间音乐，各种语文教学，英语教学节目等存储在计算机中，形成有声文件素材库，供编排播放表时进行选择，还可播放光盘上的音频文件。

设定播放标识符---可根据播放内容自行设定各类播放标识符，如上课铃、下课铃、课间操等、起床号等，方便识别播放内容及播放文件的调用。

播放临时广播---学校若有临时要播放的广播内容，可随时结束自动播放状态，进入手动播放状态进行播放。

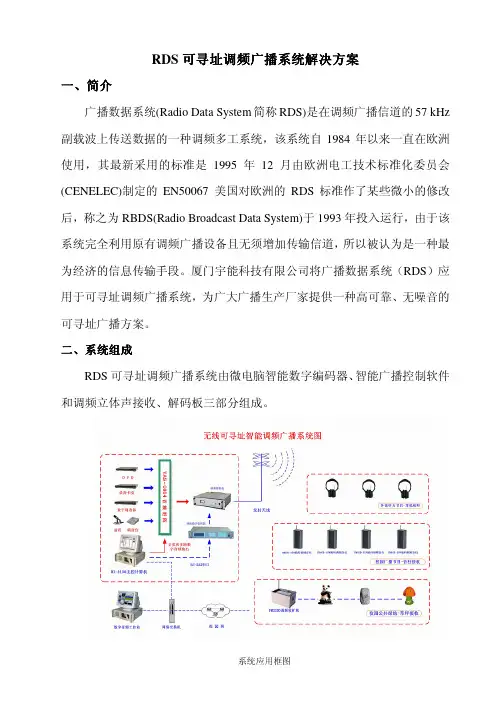

RDS可寻址调频广播系统解决方案一、简介广播数据系统(Radio Data System简称RDS)是在调频广播信道的57 kHz 副载波上传送数据的一种调频多工系统，该系统自1984年以来一直在欧洲使用，其最新采用的标准是1995年12月由欧洲电工技术标准化委员会(CENELEC)制定的EN50067 美国对欧洲的RDS标准作了某些微小的修改后，称之为RBDS(Radio Broadcast Data System)于1993年投入运行，由于该系统完全利用原有调频广播设备且无须增加传输信道，所以被认为是一种最为经济的信息传输手段。

厦门宇能科技有限公司将广播数据系统（RDS）应用于可寻址调频广播系统，为广大广播生产厂家提供一种高可靠、无噪音的可寻址广播方案。

二、系统组成RDS可寻址调频广播系统由微电脑智能数字编码器、智能广播控制软件和调频立体声接收、解码板三部分组成。

系统应用框图1、微电脑智能数字编码器微电脑智能数字编码器利用大规模集成电路、单片机、双相频移键控调制(DPSK)等技术将编码数据调制在57KHz的RDS信道上作为副载波信号输出并接到广播调制器的副载波输入端与立体声信号一起调制成基带调制信号，再对VHF主载波调频，经功放或共缆发射出去。

编码器自带工业级实时时钟、大屏幕液晶显示屏，通过友好的人机界面可以方便控制可寻址音箱的开关，设定定时开关机的时间等，为了方便使用系统还提供一套计算机软件方便管理、操作。

编码器还具有电话插播功能，需要电话紧急插播时可暂停当前的广播，插播完后系统自动恢复原来的广播状态。

功能特点：● 利用57KHz的RDS编码技术、寻址可靠、无任何噪音；● 工业级实时时钟，可分时间段、分地址进行开关机；● 配套计算机软件，使用更加简单；● 大屏幕液晶显示屏，操作直观、方便；● 带电话插播功能，随时随地可以进行广播，广播声音清晰、明亮。

● 带两路可控制的电源输出接口微电脑智能数字编码器图片2、调频立体声接收、解码板 功能特点：● 全球FM (76～108M Hz)频段兼容；● 噪声小、灵敏度高(2.2u V)、抗干扰能力强； ● 低电压、低功耗、宽电压输入（5～16D C V）; ● 数字调谐，通过跳线选择频率、地址； ● 带功放开关信号输出；调频立体声接收、解码板技术指标：测试数据电气特性描述 最小 标准 最大 单位 测试条件输入频率范围 76 108 MHz 接收灵敏度 2.2 3.5 uV EMF 信噪比 58 63 dB 失真度0.1 0.5 % 立体声分离度 25 dB 立体声不平衡度 -1 +1 dB 音频输出频率范围 30 15K Hz 音频输出阻抗 10 K Ω 工作电压 5 5 16 V 工作温度-20 25 85 ℃ 控制引脚输出电压3.3V3、智能广播控制软件智能广播控制软件界面功能特点：● 支持手动操作开关机和广播方案自动开关机；● 编辑广播方案，增加、修改删除广播方案；● 可以复制广播方案，方便操作；● 可以星期为周期进行广播方案编辑；● 可对编码器进行自动校时。
