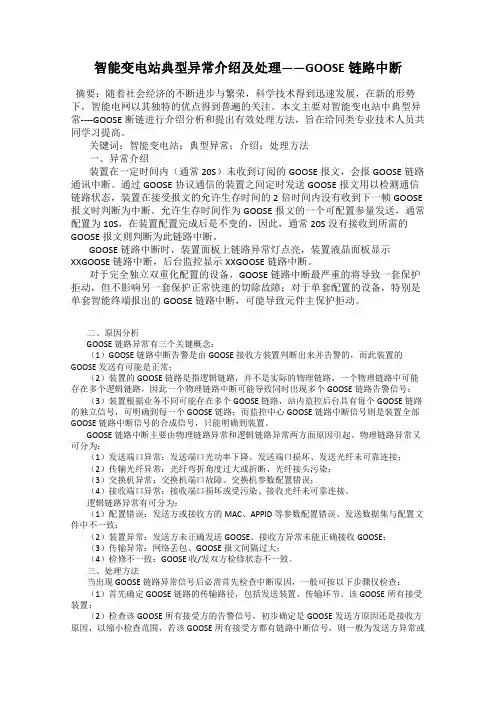

智能变电站典型异常介绍及处理——GOOSE链路中断
摘要：随着社会经济的不断进步与繁荣，科学技术得到迅速发展，在新的形势下，智能电网以其独特的优点得到普遍的关注。本文主要对智能变电站中典型异常----GOOSE断链进行介绍分析和提出有效处理方法，旨在给同类专业技术人员共同学习提高。
关键词：智能变电站；典型异常；介绍；处理方法
一、异常介绍
装置在一定时间内（通常20S）未收到订阅的GOOSE报文，会报GOOSE链路通讯中断。通过GOOSE协议通信的装置之间定时发送GOOSE报文用以检测通信链路状态，装置在接受报文的允许生存时间的2倍时间内没有收到下一帧GOOSE报文时判断为中断。允许生存时间作为GOOSE报文的一个可配置参量发送，通常配置为10S，在装置配置完成后是不变的，因此，通常20S没有接收到所需的GOOSE报文则判断为此链路中断。
GOOSE链路中断时，装置面板上链路异常灯点亮，装置液晶面板显示XXGOOSE链路中断，后台监控显示XXGOOSE链路中断。
对于完全独立双重化配置的设备，GOOSE链路中断最严重的将导致一套保护拒动，但不影响另一套保护正常快速的切除故障；对于单套配置的设备，特别是单套智能终端报出的GOOSE链路中断，可能导致元件主保护拒动。
二、原因分析
GOOSE链路异常有三个关键概念：
（1）GOOSE链路中断告警是由GOOSE接收方装置判断出来并告警的，而此装置的GOOSE发送有可能是正常；
（2）装置的GOOSE链路是指逻辑链路，并不是实际的物理链路，一个物理链路中可能存在多个逻辑链路，因此一个物理链路中断可能导致同时出现多个GOOSE链路告警信号；
（3）装置根据业务不同可能存在多个GOOSE链路，站内监控后台具有每个GOOSE链路的独立信号，可明确到每一个GOOSE链路；而监控中心GOOSE链路中断信号则是装置全部GOOSE链路中断信号的合成信号，只能明确到装置。

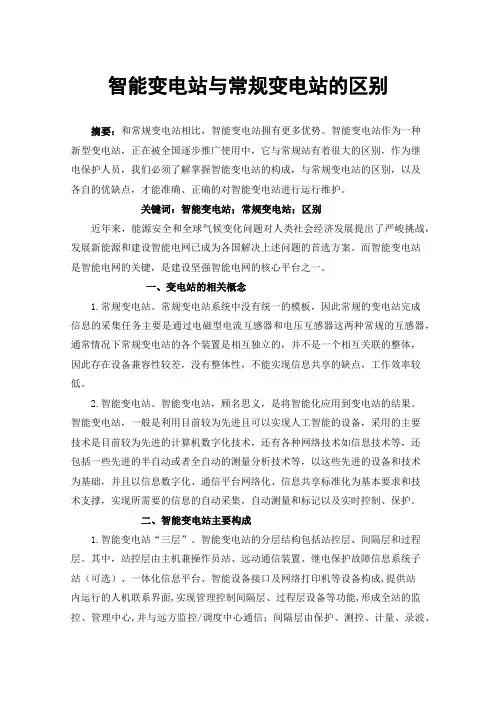

智能变电站与常规变电站的区别
摘要：和常规变电站相比，智能变电站拥有更多优势。智能变电站作为一种新型变电站，正在被全国逐步推广使用中，它与常规站有着很大的区别，作为继电保护人员，我们必须了解掌握智能变电站的构成，与常规变电站的区别，以及各自的优缺点，才能准确、正确的对智能变电站进行运行维护。
关键词：智能变电站；常规变电站；区别
近年来，能源安全和全球气候变化问题对人类社会经济发展提出了严峻挑战，发展新能源和建设智能电网已成为各国解决上述问题的首选方案。而智能变电站是智能电网的关键，是建设坚强智能电网的核心平台之一。
一、变电站的相关概念
1.常规变电站。常规变电站系统中没有统一的模板，因此常规的变电站完成信息的采集任务主要是通过电磁型电流互感器和电压互感器这两种常规的互感器，通常情况下常规变电站的各个装置是相互独立的，并不是一个相互关联的整体，因此存在设备兼容性较差，没有整体性，不能实现信息共享的缺点，工作效率较低。
2.智能变电站。智能变电站，顾名思义，是将智能化应用到变电站的结果。智能变电站，一般是利用目前较为先进且可以实现人工智能的设备，采用的主要技术是目前较为先进的计算机数字化技术，还有各种网络技术如信息技术等，还包括一些先进的半自动或者全自动的测量分析技术等，以这些先进的设备和技术为基础，并且以信息数字化、通信平台网络化、信息共享标准化为基本要求和技术支撑，实现所需要的信息的自动采集，自动测量和标记以及实时控制、保护。
二、智能变电站主要构成
1.智能变电站“三层”。智能变电站的分层结构包括站控层、间隔层和过程层。其中，站控层由主机兼操作员站、远动通信装置、继电保护故障信息系统子站（可选）、一体化信息平台、智能设备接口及网络打印机等设备构成,提供站内运行的人机联系界面,实现管理控制间隔层、过程层设备等功能,形成全站的监控、管理中心,并与远方监控/调度中心通信；间隔层由保护、测控、计量、录波、相量测量等若干个二次子系统组成，间隔层主要是基于站控层IEC6185协议的成套继电保护、测控装置、执行数据的承上启下通信传输功能和基于全站过程层网信息共享接口的集中式数字化保护及故障录波装置，在站控层及网络失效的情况下，仍能独完成间隔层设备的就地监控功能；过程层由互感器、合并单元、智能终端组成，完成与一次设备相关的功能,包括实时运行电气量的采集及检测、设备运行状态的监测、控制命令的执行等。智能变电站“三层”与常规变电站的区别：站控层：监控系统和远动通信服务器采用一体化数据配置方式,生成监控数据库的同时即可完成对远动通信服务器的数据库、功能及逻辑的配置,提高变电站的维护效率。间隔层：在站控层及网络失效的情况下,仍能独立完成间隔层设各的就地监控功能。过程层：电流、电压采集实现数字化,动态性能好,抗干扰性能强,绝缘和抗饱和特性好。
电气设备监测与故障诊断作业
智能变电站
学院：电子信息
专业：电气工程及其自动化
班级：13级01班
姓名：苗增
学号：41303040134 智能化变电站建设
苗增 西安工程大学电气工程及其自动化系，临潼，710600
摘要：智能变电站是由智能化一次设备、网络化二次设备在IEC61850通信协议基础上分层构建，能够实现智能设备间信息共享和互操作的现代化变电站。与常规变电站相比，智能化变电站间隔层和站控层的设备及网络接口仅接口和通信模型发生了变化，但过程层却由传统的电流、电压互感器、一次设备以及一次设备与二次设备之间的电缆连接，改变为电子式互感器、智能化一次设备、合并单元、光纤连接等内容。
1.智能化变电站的体系结构与通讯网络
IEC61850将智能变电站分为过程层、间隔层和站控层，各层内部及各层之间采用高速网络通信。整个系统的通讯网络可以分为：站控层和间隔层之间的站控层通讯网、以及间隔层和过程层之间的过程层通讯网。
站控层通信全面采用IEC61850标准，监控后台、远动通信管理机和保护信息子站均可直接接入IEC61850装置。同时提供了完备的IEC61850工程工具，用以生成符合IEC61850-6规范的SCL文件，可在不同厂家的工程工具之间进行数据信息交互。
2.间隔层通讯网采用星型网络架构，在该网络上同时实现跨间隔的横向联锁功能。
110kV及以下电压等级的变电站自动化系统可采用单以太网，110kV以上电压等级的变电站自动化系统需采用双以太网。
智能化变电站通讯结构见如下示意图： 3.PRS7000变电站自动化系统
浅谈智能变电站及技术特点
摘要：本文首先介绍了智能化技术的方案实例，然后探讨了智能化技术的实现，供相关工作人员参考。
关键词：智能变电站；技术特点；
中图分类号：tm411+.4 文献标识码：a 文章编号：
与传统的变电站形态相比，智能化变电站通过对变电站内各种实时状态信息的获取和共享，高度集成了变电站内的各种功能，实现各种功能的灵活分布和重构。智能变电站中所应用到的各种先进技术不仅改变了变电站的传统架构，加强了变电站与电网内其他设备之间的信息交互共享，而且更好地实现了分层分布的控制管理方式，优化了站内的资源，进一步提高了变电站运行的可靠性和安全性。
一、智能化技术方案实例
某110kv 变电站建立在iec 61850 通信技术规范基础上，按分层分布式来实现变电站内智能电气设备间的信息共享和互操作性。从整体上分为三层: 站控层、间隔层、过程层。站控层配置双站控层服务器，站控层集成工程师站、vqc( 电压无功综合控制) 、接地选线、一体化五防功能。站控层与间隔层保护测控等设备采用iec61850 － 8 － 1 通信协议，双网以太网配置模式。间隔层配置采用集中式保护测控一体化装置，按照不同电压等级母线段进行集中，考虑到集中式保护的检修方便和运行可靠性，所有集中式保护测控装置进行双重化配置。间隔层从过程终端采样采用iec61850 － 9 － 2 通信协议，与过程终端单元采用goose 通信协议。
1) 110kv: 2 条110kv 线路的测控保护及进线备投功能由1 台集中式保护测控装置实现，双重化共配置。
2) 主变: 1 台主变的主保护、高中低压侧后备保护测控、录波等功能由1 台集中式保护测控装置实现，双重化配置共配置。
3) 35kv: 4 条线路、1 个分段的保护测控功能由2 台集中式保护测控装置实现，每段母线配置1 台，保护双重化2 段母线共配置4 台。
4) 10kv: 5 条线路、4 台电容、1 台所变、1个分段的保护测控功能由2 台集中式保护测控装置实现，10kv 部分保护双重化配置，每段母线配置2 套保护装置，10kv 共4 套保护装置。
