岩石洞室开挖施工质量标准

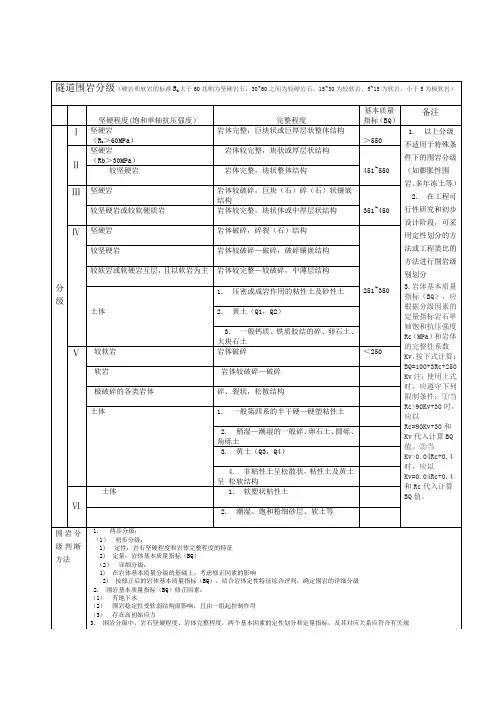

隧道围岩分级（硬岩和软岩的标准Rb大于60兆帕为坚硬岩石，30~60之间为较硬岩石，15~30为较软岩，5~15为软岩，小于5为极软岩）

坚硬程度(饱和单轴抗压强度） 完整程度 基本质量指标（BQ） 备注

分

级

Ⅰ 坚硬岩 （Rb＞60MPa） 岩体完整，巨块状或巨厚层状整体结构 ＞550 1. 以上分级

不适用于特殊条

件下的围岩分级

（如膨胀性围

岩、多年冻土等）

2. 在工程可

行性研究和初步

设计阶段，可采

用定性划分的方

法或工程类比的

方法进行围岩级

别划分 3.岩体基本质量指标（BQ），应根据分级因素的定量指标岩石单轴饱和抗压强度Rc（MPa）和岩体的完整性系数Kv，按下式计算：BQ=100+3Rc+250Kv注：使用上式时，应遵守下列限制条件：①当Rc>90Kv+30时，应以Rc=90Kv+30和Kv代入计算BQ值。②当Kv>0.04Rc+0.4时，应以Kv=0.04Rc+0.4和Rc代入计算BQ值。

Ⅱ 坚硬岩 （Rb＞30MPa） 岩体较完整，块状或厚层状结构 451~550 较坚硬岩 岩体完整，块状整体结构

Ⅲ 坚硬岩 岩体较破碎，巨块（石）碎（石）状镶嵌结构 351~450 较坚硬岩或较软硬质岩 岩体较完整，块状体或中厚层状结构

Ⅳ 坚硬岩 岩体破碎，碎裂（石）结构 251~350 较坚硬岩 岩体较破碎—破碎，破碎镶嵌结构

较软岩或软硬岩互层，且以软岩为主 岩体较完整—较破碎，中薄层结构

土体 1. 压密或成岩作用的粘性土及砂性土

2. 黄土（Q1，Q2）

3. 一般钙质、铁质胶结的碎、卵石土、 大块石土 Ⅴ 较软岩 岩体破碎 ＜250

软岩 岩体较破碎—破碎

极破碎的各类岩体 碎、裂状，松散结构

土体 1. 一般第四系的半干硬—硬塑粘性土

2. 稍湿—潮湿的一般碎、卵石土、圆砾、角砾土

3. 黄土（Q3，Q4）

4. 非粘性土呈松散状，粘性土及黄土呈 松软结构

Ⅵ 土体 1. 软塑状粘性土

A

A 水利水电基本建设工程单元工程质量等级评定标准水工建筑工程 SDJ249.1-88 （试行）

中华人民共和国水利电力部标准

水利水电基本建设工程

单元工程质量等级评定标准

水工建筑工程

SDJ249.1-88

（试行）

A

A

说 明

为了加强水利水电基本建设工程施工质量管理，提高工程质量，搞好评优、创优工作，特依据现行施工技术规程规范制订本标准。

本标准适用于大中型水利水电工程，小型水利水电工程和其他工程可参照执行。

单元工程是依据设计结构、施工部署或质量考核要求把建筑物划分为若干个层、块、段来确定的，通常是由若干工序完成的综合体，是日常质量考核的基本A

A 单位。

本标准是评定单元工程质量等级的统一尺度，包括单元工程质量标准，单元工程质量的施工工艺要求，以及为评定单位工程质量使用的中间产品质量标准。

工程质量等级按国家规定划分为“合格”和“优良”两级。单元工程质量等级评定标准见表0.0.1。

项 目

主要检查检测项 目

其他检查检测项 目

其他检查检测项目

土建工程

金属结构

合 格

全部符合

基本符合

70%

80%

优 良

全部符合

符合

90% A

A 95%

机电设备安装工程各检查项目全部符合质量标准，实测点的偏差符合规定者，评为合格；重要部位实测点的偏差小于规定者评为优良。

本标准中，标有：“△”符号者均为主要检查、检测项目，或重要部位（机电设备安装）。本标准中的“基本符合要求”，系指虽与本标准略有出入，但不影响安全运行和设计效益。

单元工程质量检查项目应按本标准执行，如需要更改或增加，应报上级主管部门认可，如因特殊情况，部分项目不能及时检查，可先进行缺项暂评，待日后补项再评。单元工程质量等级修正可在填报半年报或年报时进行。

单元工程质量检验评定：可由施工企业的专职质检部门组织评定，并定期将检查评定结果报质量监督站和建设单位。属于隐蔽工程和关键部位，施工企业应在自检合格的基础上及时报请建设单位、组织设计和运行管理的代表共同检查评定。

第1篇

一、概述

石方工程是土木工程中的一项重要工程，主要涉及岩石的开挖、运输、填筑、平整与压实等施工过程。在施工过程中，根据工程特点和地质条件，选择合适的施工方法至关重要。以下介绍几种常见的石方工程施工方法。

二、石方开挖

1. 爆破开挖：爆破开挖是石方工程中最常用的方法。根据岩石的硬度、工程规模和施工要求，可选择以下爆破方式：

（1）浅孔爆破：适用于岩石硬度较小、工程规模较小的石方开挖。钻孔深度一般在1-3m，孔径30-50mm。

（2）深孔爆破：适用于岩石硬度较大、工程规模较大的石方开挖。钻孔深度一般在3-10m，孔径50-100mm。

（3）预裂爆破：适用于开挖边坡、基坑等工程。通过预裂爆破，使岩石沿预定方向开裂，提高开挖效率。

2. 非爆破开挖：当爆破开挖对环境造成较大影响或无法采用爆破时，可选择以下非爆破开挖方法：

（1）挖掘机开挖：适用于岩石硬度较小、工程规模较小的石方开挖。挖掘机具有灵活、高效的特点。

（2）钻爆法：适用于岩石硬度较大、工程规模较大的石方开挖。先进行钻孔，然后进行爆破。

三、石方运输

1. 自卸汽车运输：适用于运距较远的石方运输。自卸汽车具有运输量大、效率高的特点。

2. 矿车运输：适用于运距较近、运输量大、工程规模较大的石方运输。矿车具有运输量大、运行平稳的特点。

3. 钢索运输：适用于运距较远、地形复杂的石方运输。钢索运输具有运输成本低、运行平稳的特点。 四、石方填筑与压实

1. 分层填筑：将石方材料分层堆放，每层厚度一般为0.3-0.5m。分层填筑有利于提高填筑质量。

2. 振动压实：采用振动压实设备对填筑层进行压实，提高填筑层的密实度。

3. 碾压压实：采用碾压设备对填筑层进行压实，提高填筑层的密实度。

五、石方边坡支护

1. 钢筋混凝土支护：适用于岩石稳定性较差、边坡高度较大的石方边坡支护。

2. 预应力锚杆支护：适用于岩石稳定性较差、边坡高度较大的石方边坡支护。

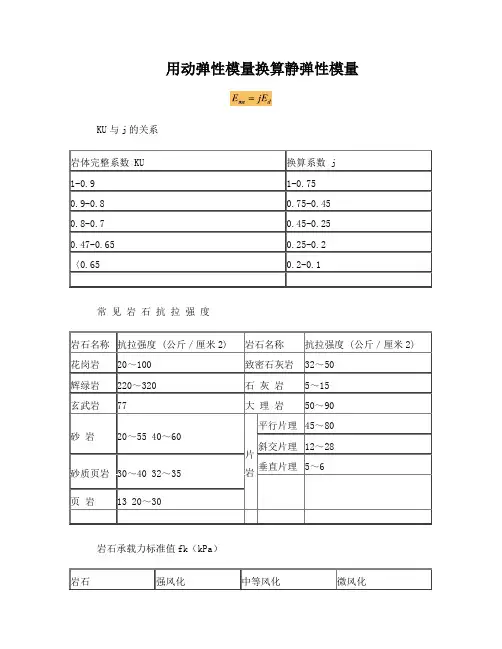

用动弹性模量换算静弹性模量

KU与j的关系

岩体完整系数 KU 换算系数 j

1-0.9 1-0.75

0.9-0.8 0.75-0.45

0.8-0.7 0.45-0.25

0.47-0.65 0.25-0.2

〈0.65 0.2-0.1

常 见 岩 石 抗 拉 强 度

岩石名称 抗拉强度 (公斤／厘米2) 岩石名称 抗拉强度 (公斤／厘米2)

花岗岩 20～100 致密石灰岩 32～50

辉绿岩 220～320 石 灰 岩 5～15

玄武岩 77 大 理 岩 50～90

砂 岩 20～55 40～60

片

岩 平行片理 45～80

斜交片理 12～28

砂质页岩 30～40 32～35 垂直片理 5～6

页 岩 13 20～30

岩石承载力标准值fk（kPa）

岩石 强风化 中等风化 微风化 硬质岩石 500-1000 1500-2500 ≥4000

软质岩石 200-500 700-1200 1500-2000

岩体渗透性分级

渗透性

等级 标准

岩体特征

渗透系数(cm/s) 透水率

q（Lu）

极微透水 0-10-6 0-0.1 含张开度＜0.025mm裂隙的岩体

微透水 10-6-10-5 0.1-1 含张开度0.025-0.05mm裂隙

弱透水 10-5-10-4 1-10 含张开度0.05-0.1mm裂隙

中等透水 10-4-10-2 10-100 含张开度0.1-0.5mm裂隙

强透水 10-2-1

≥100 含张开度0. 5-2.5mm裂隙

极强透水 ≥1 含张开度＞2.5mm裂隙或连通孔洞

岩石质量指标（RQD）

根据占孔取得的大于10CM的岩芯断块长度LP与岩芯进尺总长度LS之比

RQD（%）=LP/LS×100%

0—25 非常不好

25—50 不好

50—75 软好
