室外综合管网设计、施工、验收过程高清思维导图

目录

第一章编制依据 .......................................................... 2

第二章工程概况 .......................................................... 2

第三章施工准备 .......................................................... 6

第四章 施工总体部署 .................................................. 7

第五章施工工艺 ........................................................ 1.0

室外雨、污排水工程

室外给水工程

第六章施工相关规定和要求 ............................................... 27 ....

第七章质量保证措施 ..................................................... 29 ....

第八章 工期保证措施 .................................................. 31 .... 10 ....

16 .....

三、室外电气工程 ............................................... 20 ......

四、热力工程 .................................................... 25 ......

第一章编制依据

一、 施工图

建设单位提供、建筑设计研究院设计的施工蓝图。

二、 主要图集、标准和规范：

1、 图集：室外工程标准图集

2、 标准、规范：

模板

.1 第一小节

第二小节

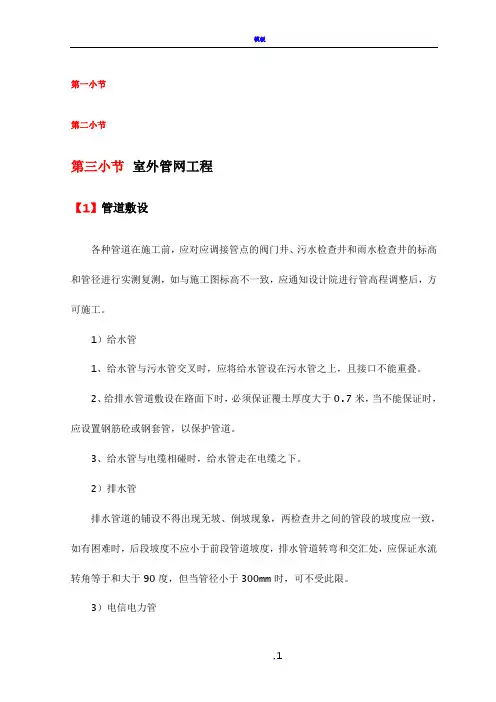

第三小节 室外管网工程

【1】管道敷设

各种管道在施工前，应对应调接管点的阀门井、污水检查井和雨水检查井的标高和管径进行实测复测，如与施工图标高不一致，应通知设计院进行管高程调整后，方可施工。

1）给水管

1、给水管与污水管交叉时，应将给水管设在污水管之上，且接口不能重叠。

2、给排水管道敷设在路面下时，必须保证覆土厚度大于0.7米，当不能保证时，应设置钢筋砼或钢套管，以保护管道。

3、给水管与电缆相碰时，给水管走在电缆之下。

2）排水管

排水管道的铺设不得出现无坡、倒坡现象，两检查井之间的管段的坡度应一致，如有困难时，后段坡度不应小于前段管道坡度，排水管道转弯和交汇处，应保证水流转角等于和大于90度，但当管径小于300mm时，可不受此限。

3）电信电力管 模板

.2 1、电力管道、电信管道交叉位置当标高发生冲突之时按以下大样图进行施工，避让。

【2】管道防腐.

1）镀锌钢管、焊接钢管埋地敦设时，管外壁刷冷底子有一道。石油沥青二道，当埋于腐蚀性土壤或焦渣内层时，应做加强防护；在管外壁刷冷底子油一道，石油沥青一道，玻璃布一层，冷底子油一道，石油沥青一道，总厚度不大于6mm.

2）热镀锌钢管的焊缝处，应涂刷二道防锈漆，并包扎纤维布一道后，

再刷石油沥青二道。

3）球墨铸铁给水管：无防腐处理或防腐破坏时，则外壁刷冷底子油一道，石油沥青二道。

【3】阀门井和检查井

各种砖砌阀门井、检查井等均按有防地下水型进行施工。

【4】管槽回填土

1）管道完装完毕后，沟槽应及时进行回填土，回填土要要注意分均匀夯实，回填土密度≮95%，并防止管道位置偏移。

2）管顶上部500mm以内，不得回填块石、碎石块和冻土块；500mm以上不得集中回填块石、碎砖、冻土块。 模板

建筑楼外配套管网设计、施工、验收过程详解

前言：建筑楼外配套管网，即室外综合管网，主要包括：排水管道（ 污水管、雨水管）、热力管道、煤气管道、供水管道（自来水管、中水管、纯净水管）、通讯及智能化管线（电话、有线电视、宽带网）、电力管线等。由于室外综合管网的复杂性及重要性，只有做好前期策划和过程管控，才能避免各种问题的出现。本文从①综合设计和②施工工序两方面，总结室外综合管网工程的实施要点，对于我们在项目中实施参考很有帮助。

一综合设计篇

室外综合管网涉及专业繁多，前期要综合设计，合理统筹安排，解决各专业管线布置及其相互间的矛盾。本节就系统性地总结室外综合管网施工的原则，以供参考。

1室外综合管网施工的“四让”原则

1. 有压管道让无压管道

2. 埋管浅的管道让埋管深的管道

3. 单管让双管

4. 柔性材料管道让刚性材料管道

2工程管线竖向位置发生矛盾时应遵循以下原则

1. 压力管让重力自流管线

2. 可弯曲管线让不易弯曲管线

3. 分支管线让主干管线

4. 小管径管线让大管径管线

5. 电力电缆与电信管缆宜远离，并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置

6. 尽可能将性质类似、埋深接近的管线排列在一起

7. 新建管线让原有管线

8. 施工量小的让施工量大的

9. 检修次数少的、方便的，让检修次数多的、不方便的

3交叉排列顺序

1. 各种工程管线不应在垂直方向重叠直埋敷设

2. 给水管道应在排水管道上面

3. 煤气管道应在其他管道上面（热力管道除外）

4. 电力管道应在热力管道下面、其他管道上面

5. 热力管应在可燃气体管道及给水管道上面

6. 工程管线在交叉点的高程应根据排水管线的高程确定

给水管道应在排水管道上面

煤气管道应在其他管道上面（热力管道除外）

电力管道应在热力管道下面、其他管道上面

热力管应在可燃气体管道及给水管道上面

室外综合管网设计施工验收过程详解

设计阶段：在室外综合管网的设计中，需要考虑到多个因素。首先是施工地点的情况，该地点的地质、土壤、排水情况等要素都需要考虑进去。其次是管网的功能需求，包括给排水系统、燃气系统、电力线缆系统和通信线缆系统等。根据不同功能需求，设计师需要制定不同的设计方案。然后是管道的布局和走向，需要考虑到最短路径、地下管线的交错和错位、安全间距等。最后是管道的材料选择和尺寸确定，需要根据不同管道的特性和使用要求，选择合适的管材和管径。

施工阶段：在室外综合管网的施工过程中，需要按照设计图纸进行操作。首先是开挖施工，根据设计图纸指示，在地面上或地下挖掘合适的管道槽道。施工人员需要注意地下设施的保护，如遇到其他管道或电缆需要避开或进行割接。然后是管道敷设，施工人员使用合适的设备和工具将管道铺设到预定的位置上。敷设过程中需要注意管道的坡度和间距，保证水流和气体的正常传输。最后是管道连接和固定，施工人员使用合适的接头和支撑设施，将管道连接起来，并固定在适当的位置上。

验收阶段：在室外综合管网的验收过程中，需要对施工质量进行检查和评估。首先是对管道的完整性和连接质量进行检查，确保没有渗漏和松动现象。其次是对管道的安全性进行评估，包括管道的承压能力和抗震能力等。然后是对管道功能的测试，如给排水管道的流量测试、燃气管道的气压测试、电力线缆和通信线缆的传输测试等。最后是进行相关手续的办理，包括管道的验收报告和竣工图纸的归档。

总之，室外综合管网的设计、施工和验收过程都需要高度的专业知识和技能。不仅要考虑到各项功能的需求，还需要合理布局、精确施工和严格验收，确保管道的安全可靠和正常运行。只有经过科学的设计、精细的施工和严格的验收，才能保证室外综合管网的质量和可靠性。
