真空管型太阳能热管集热器的结构浅谈

真空管太阳能集热器和平板太阳能集热器的优缺点------（摘自2009年4月22日中国国际太阳能热利用大会专家报告）一．平板太阳能的几种板材集热器：铜铝复合阳极化板芯集热器；全紫铜选择性涂层板芯集热器；全紫铜氮氧化钛涂层板芯集热器共三种。

二．平板太阳能集热器的制作方法：平板型太阳能集热器板芯及其制造方法，板芯由两块金属薄板叠在一起，四周采用咬缝工艺连接在一起，制成平板型金属吸热体，底部用镀锌板和保温棉垫底，上部用玻璃板盖住，四周用橡胶条密封。

受光面板上沟槽的槽底与背板冲压连接在一起，形成横向和纵向互相连通的工质流道。

三．平板太阳能的特点：1.平板式太阳能在70年代就已经发明和应用，自从80年代发明真空管太阳能后，在整个业界平板式太阳能就慢慢退出市场（在广东，云南，海南等省至今还有在推广和使用），太阳能热水器也经历了焖晒式太阳能，平板式太阳能，真空管式太阳能，真空热管式太阳能的发展历程。

2.平板式太阳能工作原理是采用玻璃温室效应的原理实现对热水的加热。

从它的制作方式就可知道平板式太阳能的低效率，有的太阳能企业在说明它的高热效率如：高吸收率：αs≥92％，低发射率：εh≤10％，日平均热效率ηd≥55％。

是一种不负责任的表现。

作为一种集热板它在吸热的同时也会进行散热，而热量的传递只有三种方式：辐射，传导，对流。

平板式太阳能的三种散热传热方式均很明显，发射率随集热器内的水温升高而增大。

实际上平板式太阳能集热器的热效率不足54%。

3.平板太阳能的使用寿命：采用铜铝复合工艺，经轧制后形成铜质流道和铝质吸热翅片，板芯表面经阳极化处理形成选择性吸热涂层，或采用优质选择性涂层或电镀黑铬涂层。

A.由于涂层材料在阳光的照射和空气的氧气的氧化下，在三至五年就开始老化，变成浅白色，从所安装的平板太阳能工程实例就可见一斑。

B.集热器的铜管容易在水的作用下，产生铜绿，在水的冲刷下变薄，特别是焊接口，在几年后就容易穿孔，这也是不争的事实，使用铜管的平板式太阳能和热泵换热器均如此。

各种类型集热器性能优劣比较太阳能光热产业经过几十年的发展，现在已经呈现产品多样、类型多样、系统多样的格局，太阳能光热系统的核心元件——集热器也出现多种产品，概况起来有以下几种：图0、集热器种类结构图一、 结构特点和使用性能1、 真空管型集热器真空管型集热器包括全玻璃真空管型太阳能集热器、玻璃-金属结构真空管型集热器；全玻璃真空管型太阳能集热器根据使用的方式又可以细分为直插式集热器、U 型管式集热器和热管式集热器三种。

总体来说，真空管型集热器的吸热部件是真空管，具有以下特点：● 真空集热管具有真空夹层，空气对流和传导几乎为0，保温性能非常好（就象保温瓶一样），热损系数非常小，空晒温度达到200℃以上，部分达到280℃左右。

● 真空集热管是圆柱形的管状，太阳从不同方向入射时其截面不变，因此具有准跟踪性能，即早晚阳光较偏时得热量也较高。

同时对各个角度的光线都有吸收，对散射光吸收也较 好，因此在散射光较多的多云天气和略阴的天气，效率也较高。

图1、真空管接收光照示意图具体来讲，各种类型又具有各自的特点：1.1直插式真空管集热器此种类型集热器是水工质直接在真空管内流通，然后通过自然/强制循环，将热量存储并使用。

这种集热器在非承压状态下运行，对系统要求不高，安装方便。

但是直插式真空管集热器也有自身的缺点：系统抗冻性能差，对冬季防冻要求比较高；一旦发生真空管破裂，整个系统将停止运行，对维护要求比较及时；严禁在空晒状态下补水，避免发生真空管炸裂。

这种系统主要使用在低端家用系统、低端小工程和防冻要求不高的地区。

1.2U型管式和热管式真空管集热器U型管式和热管式真空管集热器是在真空管内装配U型铜管或者热管，对集热器进行空晒，通过循环在U型铜管或热管中的工质将热量带出，直接加热水或者在水箱内经过盘管换热加热水。

图2图3、U型管式真空管结构及传热示意图这种系统由于使用大量金属，所以初期投资相对较高，但总体的性价比仍然处于较高的水平，相比平板和玻璃-金属集热器具有优势；系统要经过两次换热，相比于直插式集热器，升温速度稍慢，但是从能量守恒的角度来讲，系统的得热量并没有减少，并且在继承了全玻璃真空管的高性能、可靠性高和准跟踪的优点的同时，还具有直插式集热器不可比拟的优势：a.运行安全系数高，工质在铜管和热管内循环，不直接在真空管内循环，整套系统可以承压运行，并且发生真空管破裂时整套系统正常运行；b.对防冻要求不高，由于管路中循环的是防冻液，工质冰点低；c.现场安装容易，装配简单。

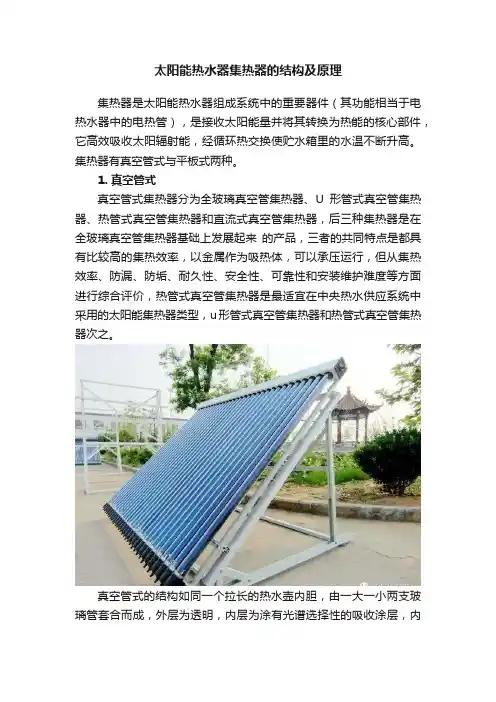

太阳能热水器集热器的结构及原理集热器是太阳能热水器组成系统中的重要器件（其功能相当于电热水器中的电热管），是接收太阳能量并将其转换为热能的核心部件，它高效吸收太阳辐射能，经循环热交换使贮水箱里的水温不断升高。

集热器有真空管式与平板式两种。

1. 真空管式真空管式集热器分为全玻璃真空管集热器、U形管式真空管集热器、热管式真空管集热器和直流式真空管集热器，后三种集热器是在全玻璃真空管集热器基础上发展起来的产品，三者的共同特点是都具有比较高的集热效率，以金属作为吸热体，可以承压运行，但从集热效率、防漏、防垢、耐久性、安全性、可靠性和安装维护难度等方面进行综合评价，热管式真空管集热器是最适宜在中央热水供应系统中釆用的太阳能集热器类型，u形管式真空管集热器和热管式真空管集热器次之。

真空管式的结构如同一个拉长的热水壶内胆，由一大一小两支玻璃管套合而成，外层为透明，内层为涂有光谱选择性的吸收涂层，内外管之间抽成真空。

内外双层玻璃管结构，采用高硼硅玻璃管为毛坯管，经过磁控溅射真空镀膜工艺在内层玻璃管外壁镀膜，再将内外管间进行抽真空处理，保证吸收膜在真空条件下稳定工作。

全玻璃真空管由外管（罩玻璃管）、内管、选择性吸收涂层、吸气剂、支撑件（弹簧卡子）和真空夹层等组成，如下图所示。

真空管式在目前中国的太阳能热水器市场中应用广泛。

2. 平板式平板式集热器是太阳能低温热利用的基本部件，也一直是世界太阳能市场的主导产品。

平板式集热器一般由透明盖板、吸热板、保温层、隔热层和背板等组成,吸热体多为具有高吸收比及低发射比膜层的金属条带。

国外成熟的集热器都是平板式集热器。

在平板形状的吸热板上，通常都布置有排管和集管。

排管是指吸热板纵向排列并构成流体通道的部件；集管是指吸热板上下两端横向连接若干根排管并构成流体通道的部件。

吸热板的材料种类很多，有铜、铝合金、铜铝复合、不锈钢、镀锌钢、塑料和橡胶等。

吸热板有四种形式，即管板式、翼管式、扁盒式和蛇管式，如下图所示。

全玻璃真空管太阳集热器的分类及特点目前市面上全玻璃真空管太阳集热器主要有三大系列产品，分别是：普通型全玻璃真空管太阳集热器、热管式全玻璃真空管太阳集热器和U型管式全玻璃真空管太阳集热器三大系列产品。

目前仍然以普通型全玻璃真空管太阳集热器为主，下面就三大系列产品的结构和特点逐一介绍。

（一）普通型全玻璃真空管太阳集热器1、组成：真空管、联箱、尾座、支架组成。

分横管和竖管两种。

（1）真空管构造：真空管是全玻璃真空管集热器的核心部件、是整个太阳能系统的发动机，其性能优劣决定着整个系统的得热性能和寿命。

真空管构造图④③⑦⑥⑤②①①罩玻璃管②内玻璃管③卡子④吸气剂⑤真空夹层⑥选择性吸收涂层⑦吸气膜（2）真空管材质要求：真空管采用硼硅玻璃3.3（氧化铁含量5%以下；热稳定性好；热膨胀系数低为3.3×10-6/℃；耐热冲击性好，耐热温差大于200℃；有较高的机械强度；较好的抗化学腐蚀性能；具有良好的光学性能，透光率≥ 0.89）（3）真空管技术要求：①材料采用硼硅玻璃3.3；②空晒性能参数y≥175m2•℃/kW（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）③闷晒到水温增加35℃所需的太阳能曝辐量≤3.8MJ/ m2（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）④平均热损失系数≤0.9W/ m2·℃⑤真空度≤5×10-2Pa；⑥耐热冲击应能承受25℃以下冷水和90℃以上热水交替反复冲击3遍而不损坏；⑦耐压冲击应能承受0.6Mp的压力；⑧抗冰雹要求应在径向尺寸不大于25mm的冰雹袭击下不损坏。

（4）真空管镀膜技术目前真空管的镀膜工艺有两种：渐变镀膜工艺和干涉镀膜工艺，过去常用的“晒乐”真空管就是采用渐变镀膜工艺，为真空管式太阳能热水器的推广和普及奠定了坚实的基础；皇明太阳能推出的干涉镀膜工艺是真空管的镀膜技术得到进一步的发展，吸收率更高、散热率更低。

真空管太阳能集热器东盛环保工程有限公司提供一、真空管集热管的结构及组成真空管太阳能集热器的结构：分内外管，内管内壁有水银涂层，内管外壁有吸热涂层，内外管之间是真空层；外管是透明的玻璃，内外管均采用高硬度的高硼硅玻璃；一端有进出口，另一端封闭。

二、真空管技术参数目前集热效果的最好的是AL---N/AL真空溅射选择性镀膜，利用该涂层的玻璃真空管，其吸收率≥0.93；红外发射率ε≤0.6；平均热损Uct0.9W/㎡℃；真空度P≤5×10ˉ3pa，采用性能高硼硅3.3特硬玻璃制造。

三、真空管与平板太阳能的区别下面将从11个方面来分析目前我国平板热水器与真空管热水器的技术分析与对比。

从而全面分析集热器热性能优缺点：1．市场占有率的比较目前，我国太阳能应用最为普及的是真空管太阳能与平板太阳能两种形式。

云南省是最早普及太阳能的省份，也是平板太阳能应用最早最广泛的地区，在九十年代，其他省份的老百姓还不认识太阳能为何物时，云南已非常普及。

八十年代与九十年代，云南省处处都是平板太阳能，而到了九九年后由于气候等因素的制约，生产工艺性要求，性能适应性条件等，导致真空管飞速发展，目前的比例为：平板太阳能占5％；真空管太阳能占95％。

3．承压能力的比较平板太阳能集热器构件为金属材料组成，集热器与热水箱之间的连接件也采用金属零部件，因而集热器与连接件都能承受一定的压力，实验压力可达0.8MPa，即承压≥0.6MPa。

而真空管集热器的构件主要为玻璃耐压0.15Mpa。

4．防冻与抗冻性能：平板集热器由于板芯为金属板芯，其板芯内均为较小的毛细管道，且板芯与外界环境温度直接联通，故气温较低时容易结冰，抗冻性能较差；而真空管太阳能由于真空管为暖水瓶结构，管子外壁与内壁之间为真空状态，管子内水在较低气温下也不易结冰；5．结垢：平板太阳能集热过程主要通过金属板芯内毛细水管吸热，故容易在此过程中水与热金属（铝管或铜管）接触后产生水垢，并且根据平板集热器结构当水在毛细水管中结构后是无法清洗排除，故平板太阳能热水器使用寿命远远低于真空管热水器；而真空管热水器集热器均为玻璃管，水在玻璃管中吸收热量，在此过程中水与玻璃接触并不容易产生水垢，就像日常生活中，金属茶壶烧水容易产生水垢，而暖水瓶不容易产生水垢，且在产生水垢后，水垢与玻璃的亲和力较小，暖水瓶中水垢较容易倒出。

真空管集热器真空管集热器是在平板集热器基础上发展起来的新型集热装置。

按照吸热体的材料分类，可分为玻璃吸热体真空管（或称为全玻璃真空管）集热器和金属吸热体（玻璃—金属）真空管集热器两大类。

（一）全玻璃真空管集热器1、全玻璃真空的基本结构全玻璃真空管由外玻璃管、内玻璃管、选择性吸收涂层、弹簧支架、消气剂等部件组成，其形状如一只细长的暖水瓶胆（图3- ）。

图3—全玻璃真空管结构示意图1.外玻璃管2.内玻璃管3.选择性吸收涂层4.真空5.弹簧支架6.消气剂7.保护帽全玻璃真空管的一端开口，将内玻璃管和外玻璃管的管口进行环状熔封；另一端分别封闭成半球形圆头，内玻璃管用弹簧支架支撑于外玻璃管上，以缓冲热胀冷缩引起的应力。

在内玻璃管和外玻璃管之间的夹层抽成高真空。

在外玻璃管尾端一般粘结一只金属保护帽，以保护抽真空后封闭的排气咀。

内玻璃管的外表面涂有选择性吸收涂层。

弹簧支架上装有消气剂，它在蒸散以后用于吸收真空集热管运行时产生的气体，起保持管内真空度的作用。

2、全玻璃真空管集热器的基本结构若干支真空管按照一定规则排列成的真空管阵列与联集管（或称为联箱）、尾托架和反射器等部件一起组成一台真空管集热器（图3—）。

全玻璃真空管集热器的联箱一般有圆形和方形两种，多采用不锈钢板制作，集热器配管接头焊接在联箱的两端。

联箱的一面或两面按设计的真空管间距开孔，真空管的开口端直接插入联箱内，真空管与联箱之间通过硅橡胶密封圈进行密封。

为了提高真空管集热器的性能，一些厂家的产品在真空管阵列的背面增设了反射板，其中多为平面漫反射板，一般采用铝板或涂白漆的平板制成。

因为反射板长期暴露在空气中，容易积聚灰尘和污垢，需要经常清理，否则反射效果会受到影响，并且反射板增大了集热器的风阻，影响集热器安装的稳定性，所以，风沙比较大的地区不宜安装带反射板的集热器。

图3— 全玻璃真空管集热器结构示意图1.全玻璃真空管2.联集管3.保温层4.保温盒外壳5.密封圈6.配管接口7.反光板8.尾托架按照真空管的安装走向的不同，全玻璃真空管集热器可分为竖直排列（南北向）和水平排列（东西向）两种排列形式，其中水平排列又有水平单排和水平双排两种形式，（图3— ）。

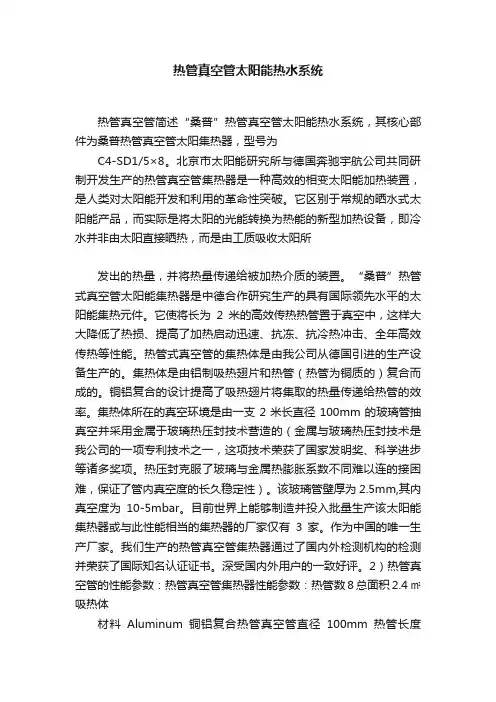

热管真空管太阳能热水系统热管真空管简述“桑普”热管真空管太阳能热水系统，其核心部件为桑普热管真空管太阳集热器，型号为C4-SD1/5×8。

北京市太阳能研究所与德国奔驰宇航公司共同研制开发生产的热管真空管集热器是一种高效的相变太阳能加热装置，是人类对太阳能开发和利用的革命性突破。

它区别于常规的晒水式太阳能产品，而实际是将太阳的光能转换为热能的新型加热设备，即冷水并非由太阳直接晒热，而是由工质吸收太阳所发出的热量，并将热量传递给被加热介质的装置。

“桑普”热管式真空管太阳能集热器是中德合作研究生产的具有国际领先水平的太阳能集热元件。

它使将长为2米的高效传热热管置于真空中，这样大大降低了热损、提高了加热启动迅速、抗冻、抗冷热冲击、全年高效传热等性能。

热管式真空管的集热体是由我公司从德国引进的生产设备生产的。

集热体是由铝制吸热翅片和热管（热管为铜质的）复合而成的。

铜铝复合的设计提高了吸热翅片将集取的热量传递给热管的效率。

集热体所在的真空环境是由一支2米长直径100mm的玻璃管抽真空并采用金属于玻璃热压封技术营造的（金属与玻璃热压封技术是我公司的一项专利技术之一，这项技术荣获了国家发明奖、科学进步等诸多奖项。

热压封克服了玻璃与金属热膨胀系数不同难以连的接困难，保证了管内真空度的长久稳定性）。

该玻璃管壁厚为2.5mm,其内真空度为10-5mbar。

目前世界上能够制造并投入批量生产该太阳能集热器或与此性能相当的集热器的厂家仅有3家。

作为中国的唯一生产厂家。

我们生产的热管真空管集热器通过了国内外检测机构的检测并荣获了国际知名认证证书。

深受国内外用户的一致好评。

2）热管真空管的性能参数：热管真空管集热器性能参数：热管数8总面积2.4㎡吸热体材料Aluminum铜铝复合热管真空管直径100mm热管长度2000mm热管壁厚度2.5mm热管重量4.6kg真空度10-5mbar倾斜角度0°~ 90°抗压性能(120l/h)5mbar最大工作压力6bar工作温度70-120℃集热器模块闷晒温度190℃热管闷晒温度250℃最低环境温度-45℃抗冰雹性能Ф35（15m）长宽高2260x1000x175mm集热器模块重量50kg涂层材料AL-N-AL吸收率>92%发射率<8%3）热管真空管的工作原理：太阳光透过采用硼硅材料透射率大于0.90的玻璃管，照射在变面为磁控溅射AL-N-AL选择性吸收涂层，吸收比大于0.93，发射率小于0.08的吸热板上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能。

玻璃真空管集热器工作原理玻璃真空管集热器是一种利用太阳能进行集热的设备，它利用玻璃真空管的结构和工作原理将太阳能转化为热能，并用于加热水或提供暖气。

本文将详细介绍玻璃真空管集热器的工作原理，并对其性能和应用进行探讨，希望能为读者对该技术有一个全面的了解。

一、玻璃真空管集热器的结构玻璃真空管集热器通常由玻璃真空管、集热管、支架和水箱等部分组成。

玻璃真空管是其中的关键部件，其结构如图1所示。

玻璃真空管内部包含着集热管，集热管上涂有具有较高光吸收率和热导率的吸热涂层，用于吸收太阳辐射并将其转化为热能。

真空管的外部通常由双层玻璃构成，中间是真空层，可以有效地减少热量的散失。

支架用于支撑和固定真空管，水箱则用于储存加热后的水。

二、玻璃真空管集热器的工作原理1. 太阳能的吸收和转化当阳光照射到玻璃真空管表面时，首先被外层玻璃吸收，然后通过玻璃传递到内部的集热管上。

在集热管的吸热涂层的作用下，阳光被吸收并转化为热能，使得集热管内部的温度升高。

由于真空管的内外部分别是真空和双层玻璃，因此可以有效地减少热量的散失，使得集热管内的温度得以保持。

2. 热能的传递和储存集热管内部温度升高后，可以将热能传递给其中的工作介质，通常是流经集热管的水。

热水被储存在水箱内，用于日常生活用水或者作为供暖系统的热源。

当需要利用储存在水箱中的热水时，可以通过管路将热水引出，用于热水系统或者供暖系统。

三、玻璃真空管集热器的性能特点1. 高效性能由于玻璃真空管内部的真空层和双层玻璃的隔热效果，使得玻璃真空管集热器具有较高的吸热效率和集热效率。

在日常生活中，它可以有效地利用太阳能为水加热或提供暖气，节能环保。

2. 稳定性能玻璃真空管集热器能够在恶劣的环境条件下，如低温、高湿度等情况下，依然能够正常工作。

其稳定性能保证了其在不同气候条件下的可靠性和持久性。

3. 可靠性能玻璃真空管集热器的材料和工艺要求严格，能够保证其长时间的使用寿命和可靠性。

太阳能全玻璃真空管集热器详解全玻璃真空管集热器All-Glass Evacuated Collector Tube平板型集热器的吸热板除了向外辐射热量外，还会通过隔热层向外传导热量、也会通过玻璃盖板下的空气对流向外散发热量，这是其主要缺点。

如果把外壳内抽成真空是可以解决向外散发热量的问题，但外壳特别是玻璃板要能承受每平方厘米1公斤的大气压力是相当困难的，集热器会变得非常笨重。

球型与圆柱形能承受较大的压力，于是就有圆管状真空管集热器，这里介绍的是全玻璃真空集热管，它由一端封口的外玻璃管与内玻璃管熔封而成，两层间抽真空，有点像广口热水瓶胆，下面是其截面图（为了便于图视，图中的真空管集热管长度较实际比例要短）。

全玻璃真空集热管示意图由于玻璃管较长，为增加强度在内外玻璃管之间有弹簧支架支撑，将内外管之间抽真空后封口。

下面是两根全玻璃真空集热管的截面正视图全玻璃真空集热管剖面图下面是两根全玻璃真空集热管的截面透视图全玻璃真空集热管剖面图-2全玻璃真空集热管的被加热工质（水）装在内管中，故在内管的外表覆盖有吸收太阳能的涂层，下图中的上面是一根完整的全玻璃真空集热管，下面是剖面图全玻璃真空集热管结构图由若干只全玻璃真空集热管与联集管可组成全玻璃真空管集热器，下图中下方为排齐的真空集热管，上方是剖开的联集管。

真空集热管是插在联集管中，连接处要用密封圈以防止漏水，联集管有保温层防止内部水的热量散失。

全玻璃真空管集热器剖面图下面是全玻璃真空集热器的侧面剖视图，图中显示了水在集热管中的对流状态，在真空集热管内的水被太阳辐射加热后密度减小就会上升，联管（水箱）中的冷水就会下降补充，形成自然循环。

经过一段时间阳光照射，在联管（水箱）中的水就被加热成热水。

为保证形成自然循环集热器要倾斜安装，水箱一端要高些。

全玻璃真空管集热器水对流示意图下面的动画直观的演示了全玻璃真空管集热器中水的对流状态。

全玻璃真空管集热器水对流动画下图是一台家用全玻璃真空管太阳能热水器（上方水箱被剖开一角），其上方水箱就是储水箱，直接为用户提供热水，由于水箱与真空集热管合为一体，故称之为一体式（或紧凑式）全玻璃真空管太阳能热水器。

太阳能真空集热管太阳能集热管——太阳能热水器的“心脏”。

太阳能集热管的“心脏”——选择性吸收涂层（1）什么是集热管？在太阳能热水器中有什么重要性？太阳集热管，包括全玻璃真空太阳集热管和玻璃-金属真空太阳集热管。

我们这里讲的真空管，指的是全玻璃真空太阳集热管。

目前，真空管主要用于太阳能热水器。

集热管是太阳能热水器产生热水的能量之源，也是太阳能热水器的核心技术所在，是太阳能热水器的关键部件，就像人的心脏一样。

所以，集热管被称作是太阳能热水器的“心脏”。

真空管在太阳能热水器中所起的作用，就像发动机在汽车中的作用一样重要。

（由此也可以看出，谁掌握了最先进的真空管技术，谁就能制造出性能最优良的太阳能热水器。

）（2）集热管由哪几部分构成？各部分的基本功能是怎样的？集热管为全玻璃同轴双层圆管结构，主要由三大部分构成：外玻璃管（外管）、真空夹层和内玻璃管（内管）。

内管用于容水。

内管外壁的黑色部分是选择性吸收涂层，即膜层，是集热管进行光热转换的介质。

太阳光线经外管照射到膜层，膜层通过吸收太阳光线中的可见光和近红外线来集聚能量，并将光能转化为热能，使内管里的水温不断升高。

外管与内管之间是真空夹层，其作用在于减少热损失，起保温作用，从而大大提高集热效率。

不锈钢弹簧卡子，既用来支撑内管自由端，又可固定吸气剂。

吸气剂，指在集热管底部，与弹簧卡子相连的不锈钢钢环上所附着的钡铝镍成份，用于蒸散、吸收夹层内排气后残余的空气，以进一步提高真空度。

集热管尾部约50㎜的银白色部分是消气镜面，也叫吸气膜。

它是吸气剂在800 ℃以上高温状态下蒸散得到的。

消气镜面的作用是为了吸收真空夹层内残余的空气，以进一步提高真空度。

太阳能在使用中，如果集热管的消气镜面消失，说明真空夹层内进入了大量空气，集热管就不能正常工作了。

（3）集热管的集热原理是什么？集热管的集热原理是，靠内管外壁上的选择性吸收涂层，吸收波长为0.3～1.3um的太阳光线(主要是可见光和近红外线)来集聚光能，从而将光能转化为热能，并由真空夹层保温隔热，降低热损失。

太阳能热水器真空集热管结构下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言能源节约和环保问题一直是社会关注的焦点，而太阳能作为一种清洁、可再生能源，受到了广泛应用。

热管式真空管型太阳能集热器一、工作原理热管式集热器由超导热管、铝翼、集热管、联集保温箱、边框等部分组成。

太阳光透过集热管，照射在集热管内管的选择性吸收膜上，膜层将太阳光能转化为热能，热能量通过铝翼传至内置热管上，迅速将热管蒸发段内的工质加热汽化，汽化工质上升至热管冷凝段，从而使冷凝段快速升温，并通过冷凝套管将能量传导、汇集至通过流道管的介质（水、乙二醇等）中；热管工质放出汽化潜热后，冷凝成液体，在重力作用下流回热管蒸发段，接受集热管的热量后，再次上升汽化，再次冷凝回流，循环往复工作。

热管式集热器通过热管内工质的汽—液相变循环过程，连续不断的吸收太阳辐射能为系统提供热能。

二、示意图三、产品的八大优势：一、热管式真空管型太阳能集热器兼有平板型集热器、全玻璃真空管型集热器与玻璃金属封接式集热器的优点，是目前技术含量和应用领域都是最高级的：相变单向传热，启动速度快，集热效率高，得热量大，热损失小，输出温度高，承压运行快，结构强度高，抗冻性强等特点，安装维护方便，使用中无漏水隐患，易实现和建筑结合，具备较长的使用寿命，可广泛应用于各种规模和用途的太阳能集热系统中。

二、用热管传输热量，集热管内不走水，不漏水，不冻管，不结垢，热效率稳定，即使在-40℃的气温条件下仍能正常运行，可避免普通太阳能集热器存在的集热管冬天或晚间结冰问题，三、由于重力辅助热管的“热二极管”的作用，相变单向传热，即热量只能从蒸发段向冷凝段传输，能防止晚上或阴天时的倒流散热。

四、热容量小，启动传热迅速，即使在多云间晴的低日照条件下也能迅速启动, 有效收集热量。

所以即使对于日照条件不太高的地区也可有效使用，应用地区很广。

五、由于被加热的工质不直接流入真空管内，所以系统管路可承受较高工作压力（0.6Mpa以上）,承压能力很强。

同时，因管中无水，若一支或几只真空管破损，不会影响整个系统的工作，运行稳定，适用于各类强制循环太阳能集热系统。

六、热管的工质使集热器温度超过工质的临界温度后，热管的传热就停止，不会产生高于蒸发温度或低于冷凝温度的相变温度，热管本身就具有了抗冻防过热的性能，这就彻底解决了其他集热器在无负荷情况下带来的高温问题及在高寒地区的结冰冻裂问题。

太阳能真空管如何工作原理
太阳能真空管是一种利用太阳能将光能转化为热能的设备，其工作原理如下：
1. 真空管结构：太阳能真空管通常由外管、内管、热传导翅片、吸热管和真空层组成。

外管采用具有较高透光性的材料，如玻璃或塑料，内管则由金属材料制成。

两者之间形成真空层，减少对流热损失。

2. 吸热过程：太阳能真空管通过外管吸收太阳光线，并将光能转化为热能。

内管内部设置吸热管（涂层吸收器），其表面涂有具有良好光吸收性的涂层，如黑色亨特膜，能够有效吸收太阳光。

3. 热传导过程：被吸收的太阳能在吸热管表面转化为热能后，通过热传导翅片传递给内液体（通常为水或其它传热介质）。

热导翅片通常由金属材料制成，具有良好的热传导性，以增加热能的传递效率。

4. 热损失减少：由于内外管之间形成真空层，减少了对流热损失，使得太阳能真空管在较低温度下能够更高效地吸收太阳能。

通过以上工作原理，太阳能真空管能够将太阳光转化为热能，并有效地吸收并传递给内液体，从而实现太阳能的利用。

全玻璃真空集热管的基本结构嘿，大家好！今天咱们聊聊一个很酷的玩意儿——全玻璃真空集热管。

这东西听起来高大上，其实它就是个能把阳光变成热量的神器，简直是太阳能的“小马达”。

那么，这个集热管到底是个啥结构呢？让我们一起捋一捋！1. 全玻璃真空集热管的外观首先，咱们得从外观说起。

全玻璃真空集热管，顾名思义，它的外壳是用玻璃做的。

想象一下，一个个亮晶晶的管子，就像一根根可爱的“小雨伞”，在阳光下闪闪发光。

其实，它们都是围绕着真空这个“隐形侠”工作，真空的存在就像把阳光的热量牢牢地锁住，不让它们轻易跑掉，真是个聪明的设计啊！1.1 玻璃管的设计这玻璃管的设计可真不简单，外层是高强度的特殊玻璃，能抵挡各种恶劣天气。

你要是担心下雨、下雪什么的，这可真不在话下。

这些管子就像一身铠甲，牢牢守护着里面的热量。

外面看着光鲜亮丽，里面可是秘密武器哦！1.2 真空的作用说到真空，咱们得详细聊聊。

你知道吗，真空就像个完美的隔离器，能把热量和冷空气隔绝开。

没了空气，热量就不容易流失，这样阳光一照，热量就乖乖地被吸收了。

就像把阳光放在了一个“保温杯”里，温度稳得不要不要的。

2. 内部结构的奥秘接下来，我们要一探究竟，看看这个集热管的内部结构。

其实，里面可真有门道，特别是那个集热器，它就像个“热量吸尘器”，把阳光吸进来，转化成热量，真是神奇。

2.1 选择合适的材料集热器一般用铝或者铜制成，这两种材料热传导性都很好，简直是“热量的搬运工”。

它们能迅速把吸收到的阳光热量传递给周围的水，让水变得温暖如春。

冬天洗澡再也不怕冷水泼身上，真是幸福啊！2.2 结构的紧凑设计而且，这个集热管的设计非常紧凑，内部空间利用得相当巧妙。

就像是把阳光的能量装进了小巧的“热量宝盒”，让它们集中发力，效率杠杠的。

简直就是节能环保的典范，谁不想用这样的“宝贝”呢？3. 工作原理的魅力现在，咱们来聊聊这个集热管是怎么工作的。

它的工作原理就像魔术一样，让你眼前一亮。

真空管型太阳能热管集热器的结构浅谈摘要 本文主要介绍了真空管型太阳能热管集热器的结构、性能及特点,让人们对真空管型太阳能热管集热器有了一定了解。

本文对建筑设计时对真空管太阳能集热管选择具有参考作用。

0 前言目前，我国主要以真空管型太阳能集热器使用为主。

其中，热管式真空管太阳能集热器具有集热效率高、得热量大、输出温度高、承压运行好、结构强度高、抗冻性强等特点。

安装维护方便，使用中无漏水隐患，易实现和建筑相结合，具备较长的使用寿命。

热管式真空管太阳能集热器使用数量根据热水需求量可任意组合。

安装位置灵活，承压运行，系统阻力小，集热系统容水量小，热水系统的运行通过太阳能控制器自动进行控制，可直接对热水加热，适用于各种集中热水供应及泳池加热系统。

1 真空管型太阳能集热器结构真空管全称：全玻璃真空太阳能集热管。

其主要由内管、外管（也称罩玻璃管）、卡子、吸气剂、真空夹层、选择性吸收涂层、吸气膜组成。

内、外管的材料是高硼硅3.3，属于仪器级玻璃。

真空管的真空度(较高的可达1×10-4Pa)、吸收率、反射比及吸收膜层的质量直接影响集热效果。

真空管型太阳能集热器是太阳能热利用的基本形式之一，按承压能力可分为非承压集热器和承压集热器。

承压集热器按结构形式又可分为热管集热器和U型管集热器。

真空管型太阳能热管集热器主要包括集热部分、传热部分、换热部分和边框尾架部分。

集热部分主要包括真空管、翅片（加强集热能力，又叫铝翼）及防止真空管口散热的隔热塞。

翅片置于真空管内管腔中的，主要作用是加强管腔内的热量向热管的传导，一般是铝合金材质。

值得注意的是翅片与热管配合的圆槽精度要高，而且要做成收口的，否则热管容易从圆槽脱出。

隔热塞就象暖瓶塞，防止真空管内的热量散失。

其上留有很小的排气孔，以防止管内空气高温膨胀压强增加胀破真空管。

其制作材质有软木、木屑压制、硅胶、硅胶与不锈钢组合等。

传热部分一般是指重力热管，其基本特性是：1.很高的导热性；2.优良的等温性；3.热流密度可变性；4.热流方向的可逆性；5.恒温特性（可控热管）；6.环境的适应性。
