干法制砂机生产线成套设备流程

石灰石破碎制砂生产线设备选择及工艺流程

石灰石破碎制砂生产线是将天然石灰石通过破碎、筛分、洗涤等工艺处理后，生产出可用于建筑、公路、桥梁等工程构筑物的砂石材料。在选设备和设计工艺流程时，需要充分考虑生产线投资、设备维护、生产效率等因素。

设备选择

1. 破碎机：生产线的核心设备之一，负责将大块石灰石碎成适合加工的小块。常用的破碎机有圆锥破碎机、颚式破碎机、反击式破碎机等。

2. 筛分设备：对破碎机处理出的石灰石碎片进行筛分和分级，将符合要求的石料分离出来，无用的石头被排出。常用的筛分设备有振动筛、固定筛、水洗筛等。

3. 洗砂机：将生产出的砂石进行清洗，去除表面的泥沙等杂质。常用的洗砂机有螺旋式洗砂机、振动式洗砂机等。

4. 输送设备：将处理后的砂石材料输送到储存、加工或出货的地方。常用的输送设备有皮带输送机、板式输送机、螺旋输送机等。

工艺流程

1. 破碎：将天然石灰石经过破碎机的破碎，制成合适大小的碎石块。

2. 筛分：对破碎后的石料进行筛分，分出符合要求的石料和不符合要求的石料，为下一步的加工作准备。

3. 洗砂：由洗砂机将制成的石料进行清洗，去除杂质，使石料更加纯净。

4. 输送：根据需要，将洗砂后的石料输送到储存、加工或出货的地方。

总之，石灰石破碎制砂生产线设备选择及工艺流程的设计影响着生产线的投资、设备维护、生产效率等方面，因此需要有一定的经验和技术支持。制定合理的生产计划和保持设备的维护是确保生产线顺利运行的关键。

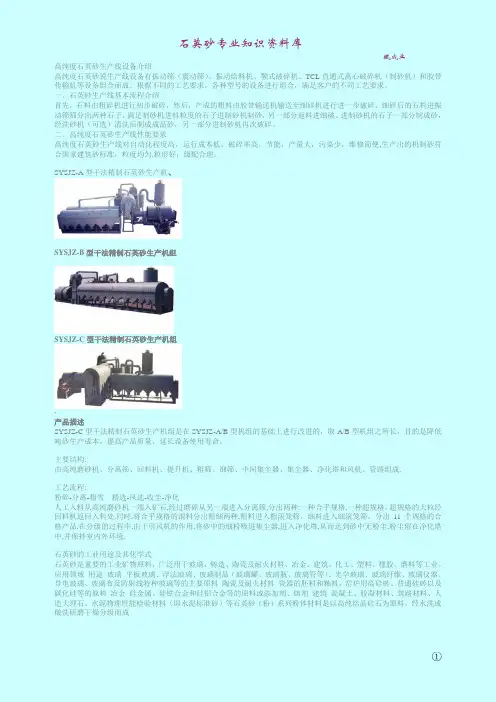

石英砂专业知识资料库

臧成业

① 高纯度石英砂生产线设备介绍

高纯度石英砂说生产线设备有振动筛（震动筛）、振动给料机、颚式破碎机、TCL直通式离心破碎机（制砂机）和胶带传输机等设备组合而成。根据不同的工艺要求，各种型号的设备进行组合，满足客户的不同工艺要求。

一、石英砂生产线基本流程介绍

首先，石料由粗碎机进行初步破碎，然后，产成的粗料由胶带输送机输送至细碎机进行进一步破碎，细碎后的石料进振动筛筛分出两种石子，满足制砂机进料粒度的石子进制砂机制砂，另一部分返料进细破。进制砂机的石子一部分制成砂，经洗砂机（可选）清洗后制成成品砂，另一部分进制砂机再次破碎。

二、高纯度石英砂生产线性能要求

高纯度石英砂生产线对自动化程度高，运行成本低，破碎率高，节能，产量大，污染少，维修简便,生产出的机制砂符合国家建筑砂标准，粒度均匀,粒形好，级配合理。

SYSJZ-A型干法精制石英砂生产机、

SYSJZ-B型干法精制石英砂生产机组

SYSJZ-C型干法精制石英砂生产机组

·

产品描述

SYSJZ-C型干法精制石英砂生产机组是在SYSJZ-A/B型机组的基础上进行改进的，取A/B型机组之所长，目的是降低吨砂生产成本，提高产品质量，延长设备使用寿命。

主要结构:

由高纯磨砂机、分离筛、回料机、提升机、粗筛、细筛、中间集尘器、集尘器、净化塔和风机、管路组成.

工艺流程:

粉碎-分离-粗雪精选-风选-收尘-净化

人工入料从高纯磨砂机一端入矿石,经过磨碎从另一端进入分离筛,分出两种:一种合乎规格,一种超规格。超规格的大粒经回料机返回入料处,同时,将合乎规格的混料分出粗细两种,粗料进入粗滚笼筛，细料进入细滚笼筛，分出11个规格的合格产品.在分级的过程中,由于引风机的作用,将砂中的细粉吸进集尘器,进入净化塔,从而达到砂中无粉尘,粉尘留在净化塔中,并保持室内外环境.

机制砂和河沙有啥区别呢

一、什么是机制砂？

机制砂是砂（沙）的一种，主要是指通过机器破碎而形成的砂子。机制砂的原料是什么？一般而言，只要是硬度相当的石料就可以。准确来说当选用抗压强度满足要求的火成岩、变质岩、水成岩。当水利工程施工区多在野外，采用机制砂应首先考虑就地取材以节约成本，如果能结合石方开挖的弃渣则更好。用作加工机制砂的母岩，抗压强度应符合GB／T14685—2001《建筑用卵石、碎石》的规定，即饱和抗压强度：火成岩不应小于80MPa，变质岩不应小于60MPa，水成岩不应小于30MPa。

机制砂是相对于河沙等自然砂而言。自然沙主要是自然力量冲击而成，如河沙、海沙等。但受限于环境保护等原因，自然沙的成本越来越高，同时其利润越来越低，市场也越来越小。所以机制砂越来越受市场欢迎，市场份额也越来越高！

机制砂也就是人工砂，不是自然形成的砂，用这种砂浇筑的混凝土就是机制砂混凝土。

二、机制砂与天然砂对比

随着天然砂的日益减少以及受政策保护，机制砂（也就是通过制砂机，冲击式破碎机等专业制沙设备粉碎后的沙石材料）市场显现出了巨大的潜力和活力。尤其是近年来，建筑市场的需求巨大，促进了砂石市场的快速发展。利用反击高效制砂机生产的机制砂也以独特的优势逐渐取代市场，成为建筑材料的最好来源之一。

1、坚固性与耐久性试验。机制砂的坚固性能比河砂稍差，但仍然达到GB/ T 141684293标准的优等品指标，在普通混凝土中使用不存在问题。但在经常遭受摩擦冲击的混凝土构件中使用，除必须掺用外加剂，还应控制混凝土的灰砂比和砂的压碎指标与石粉含量。

2、机制砂石粉含量对水泥拌合物性能的影响。通过水泥的试验、砂浆试验、混凝土试验，用机制砂配制混凝土与天然砂无大的区别，一般来讲，同坍落度的前提下，机制砂的用水量要稍大些，但要根据施工条件及结构物和运输等因素考虑。但对混凝土的强度基本不变;用机制砂配制泵送混凝土等特种混凝土时注意砂率不宜过高，防止降低混凝土强度和耐久性等工程质量。

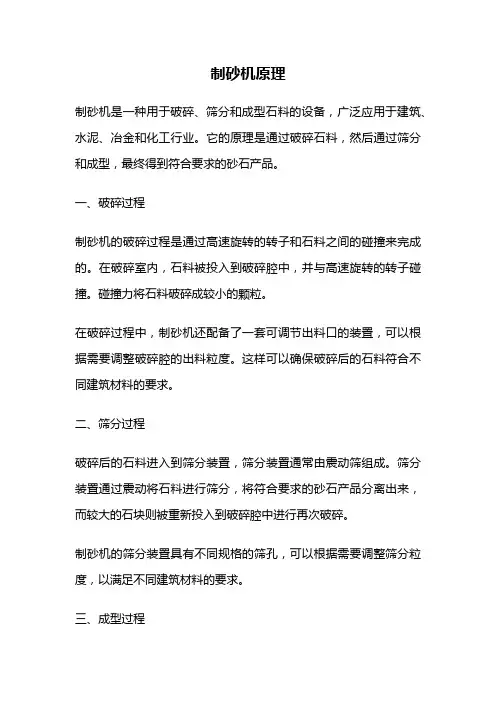

制砂机原理

制砂机是一种用于破碎、筛分和成型石料的设备，广泛应用于建筑、水泥、冶金和化工行业。它的原理是通过破碎石料，然后通过筛分和成型，最终得到符合要求的砂石产品。

一、破碎过程

制砂机的破碎过程是通过高速旋转的转子和石料之间的碰撞来完成的。在破碎室内，石料被投入到破碎腔中，并与高速旋转的转子碰撞。碰撞力将石料破碎成较小的颗粒。

在破碎过程中，制砂机还配备了一套可调节出料口的装置，可以根据需要调整破碎腔的出料粒度。这样可以确保破碎后的石料符合不同建筑材料的要求。

二、筛分过程

破碎后的石料进入到筛分装置，筛分装置通常由震动筛组成。筛分装置通过震动将石料进行筛分，将符合要求的砂石产品分离出来，而较大的石块则被重新投入到破碎腔中进行再次破碎。

制砂机的筛分装置具有不同规格的筛孔，可以根据需要调整筛分粒度，以满足不同建筑材料的要求。

三、成型过程

制砂机经过破碎和筛分后，得到的砂石产品还不够成型，需要经过成型装置进行进一步的加工。成型装置通常由冲击板和衬板组成，石料在冲击板和衬板之间受到冲击和挤压，从而形成规则的形状。

成型过程中，制砂机还会通过调整冲击板和衬板的间距来控制成型的厚度和形状，以满足不同建筑材料的要求。

四、其他工作过程

制砂机还具有除尘装置和润滑装置，以确保设备的稳定运行和砂石产品的质量。

除尘装置通过过滤和吸附，将破碎、筛分和成型过程中产生的粉尘和有害气体进行处理，减少对环境的污染。

润滑装置则是为制砂机提供必要的润滑和冷却，以减少摩擦和磨损，延长设备的使用寿命。

总结：

制砂机通过破碎、筛分和成型等工作过程，将原始的石料加工成符合建筑材料要求的砂石产品。它的工作原理是通过高速旋转的转子和石料之间的碰撞来实现破碎，然后通过筛分和成型来得到最终的产品。制砂机不仅能提高石料的利用率，还能满足不同建筑材料的需求，为建筑、水泥、冶金和化工行业的发展做出贡献。
