换流站的工作原理换流站是电力系统中的重要设备，用于将交流电转换为直流电或将直流电转换为交流电。

它在电力系统中起到了重要的作用，具有稳定电网、实现电能互联互通等功能。

下面将详细介绍换流站的工作原理。

一、换流站的基本组成换流站主要由以下几个部分组成：1. 交流侧设备：包括交流变压器、交流断路器、交流滤波器等。

交流侧设备用于接收和传输交流电。

2. 直流侧设备：包括直流变压器、直流断路器、直流滤波器等。

直流侧设备用于接收和传输直流电。

3. 换流装置：包括可控硅整流器和可控硅逆变器。

可控硅整流器用于将交流电转换为直流电，可控硅逆变器用于将直流电转换为交流电。

4. 控制系统：包括监控系统、保护系统和自动控制系统等。

控制系统用于对换流站进行监测、保护和控制。

二、换流站的工作原理可以分为两个过程：交流侧到直流侧的整流过程和直流侧到交流侧的逆变过程。

1. 整流过程：当交流电输入换流站时，交流侧设备将电能传输到可控硅整流器。

可控硅整流器通过控制可控硅的导通和关断，将交流电转换为直流电。

整流过程中，交流电经过交流变压器降压后输入可控硅整流器，可控硅整流器将交流电转换为直流电，并通过直流变压器提高直流电的电压。

整流过程中，直流电的输出电压和电流可以通过控制可控硅的导通角和关断角来调节。

2. 逆变过程：当需要将直流电转换为交流电时，直流侧设备将电能传输到可控硅逆变器。

可控硅逆变器通过控制可控硅的导通和关断，将直流电转换为交流电。

逆变过程中，直流电经过直流变压器降压后输入可控硅逆变器，可控硅逆变器将直流电转换为交流电，并通过交流变压器提高交流电的电压。

逆变过程中，交流电的输出电压和频率可以通过控制可控硅的导通角和关断角来调节。

三、换流站的工作特点1. 高效性：换流站采用可控硅器件进行电能转换，具有高效率和低损耗的特点。

2. 稳定性：换流站能够稳定地将交流电转换为直流电或将直流电转换为交流电，保持电网的稳定运行。

3. 灵活性：换流站能够根据电网的需要进行电能转换，实现电能互联互通。

三相桥式全控整流电路及工作原理
三相桥式全控整流电路是一种常用的电力电子变换电路,广泛应用于交流调速、直流传动、直流无刷电机等领域。

它具有输出电压可调、功率因数可控和双向传输功率等特点。

1. 电路结构
三相桥式全控整流电路由六个可控硅整流器()组成,三个正并联,另外三个反并联。

每个可控硅整流器的阳极与交流电源的一相相连,阴极与负载相连。

整流器的栅极连接到相应的脉冲发生电路,用于控制导通时间。

2. 工作原理
在每个周期内,三相交流电源的三相电压有两相电压大于另一相电压。

整流电路利用这一特性,使两相较高电压的可控硅整流器导通,从而将这两相电压的正半周经整流器输出到负载。

通过控制每个整流器的导通时间,可以调节输出电压的幅值和相位。

当某一相电压达到最大值时,该相的两个整流器将导通。

随着时间推移,其他两相电压将超过该相电压,相应的整流器也将导通。

如此循环,每个整流器在每个周期内均有一段导通时间。

通过调节每个整流器的导通时间,即控制脉冲发生电路对栅极施加脉冲的时间,可以控制输出电压的幅值。

同时,还可以改变脉冲施加的相位角,从而控制功率因数。

3. 特点
(1) 输出电压可连续调节
(2) 功率因数可控
(3) 双向传输功率
(4) 电路结构相对简单
三相桥式全控整流电路通过控制整流器的导通时间和相位,可以实现对输出电压和功率因数的精确控制,是一种非常重要和实用的电力电子变换电路。

单相全桥可控硅整流电路matlab1.引言单相全桥可控硅整流器是一种广泛应用于变流器，逆变器和直流电源等领域的电力接口电路。

它可以将交流电转换成直流电，在工业、农业、交通和家庭用电方面都有着广泛的应用。

本文将介绍如何使用MATLAB软件来设计和模拟单相全桥可控硅整流电路，包括电路原理图、电路参数和MATLAB程序的编写等各个方面。

同时，将重点介绍如何使用MATLAB中的Simulink工具箱来模拟电路的波形，并分析其性能。

2.单相全桥可控硅整流电路的原理单相全桥可控硅整流电路主要包括一个变压器、一个全桥整流电路和一个控制电路。

其中变压器的作用是将220V的交流电转换成较低的电压，用于提供给全桥整流电路使用。

在全桥整流电路中，四个可控硅（SCR）分别组成桥形电路。

当输入电压的正向信号到达顶部的可控硅时，它会导通，电流将通过负载，该电路的输出电压将是正向的。

而当输入电压的反向信号到达底部的可控硅时，它也会导通，电流将通过负载，但此时输出电压将变为反向。

整个控制电路由多个元件构成，其中最重要的是触发电路。

当可控硅的控制信号通过触发电路输入时，它们将导通并允许电流通过负载。

这样就可以控制输出电压的瞬时时间以及输出电压的平均值，并对负载进行精确定位。

3.设计单相全桥可控硅整流电路的MATLAB仿真程序基于单相全桥整流电路的原理，我们可以开始设计和模拟电路的MATLAB仿真程序。

遵循以下步骤：1. 绘制电路图绘制单相全桥可控硅整流电路的原理图。

由于在MATLAB中无法直接绘制电路图，因此需要使用专业的电路仿真软件（如Proteus、Multisim等）绘制出电路并导出到MATLAB中进行仿真。

2.电路参数设置在MATLAB中，我们需要设置电路的一些参数，如变压器的变比，电容电压，电阻等。

这些参数直接关系到电路的性能，需要经过仔细的调整和模拟，以获得最佳效果。

3.编写MATLAB程序MATLAB语言中集成了一个强大的工具箱——Simulink，用于模拟和分析各种电子电路和控制系统。

峰值电压。
反向重复峰值电压URRM
——在门极断路而结温为额定值 时，允许重复加在器件上的反向 峰值电压。
2）额定电流 通态平均电流 IT(AV）
——在环境温度为40C和规定的冷却状态下，稳定结温 不超过额定结温时所允许流过的最大工频正弦半波电流的 平均值。标称其额定电流的参数。 ——使用时应按有效值相等的原则来选取晶闸管。
1-20
3、型号KP100-3、维持电流 IH=4mA的晶闸管，使用在下图 中是否合理？为什么？(不考虑裕 量）
(1)
(2)
1-21
(3)
1-22
1-13
4）其他参数
（1）维持电流 IH ——使晶闸管维持导通所必需的最小电流。 （2）擎住电流 IL ——晶闸管刚从断态转入通态并移除触发 信号后， 能维持导通所需的最小电流。 对同一晶闸管来说，通常IL约为IH的2~4 倍。 （3）浪涌电流ITSM ——指由于电路异常情况引起的并使结温 超过额定结温的不重复性最大正向过载电 流。 （4）门极触发电流IGT/触发电压UGT
2.2

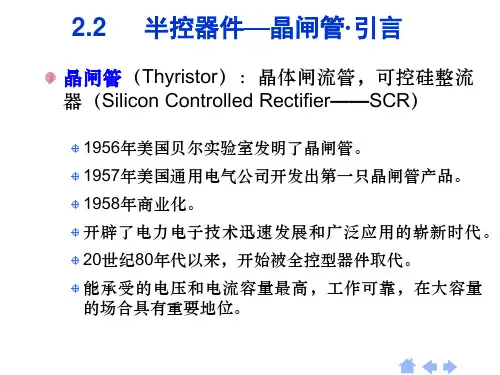

半控器件—晶闸管· 引言
晶闸管（Thyristor）：晶体闸流管，可控硅整流 器（Silicon Controlled Rectifier——SCR）
1956年美国贝尔实验室发明了晶闸管。 1957年美国通用电气公司开发出第一只晶闸管产品。 1958年商业化。 开辟了电力电子技术迅速发展和广泛应用的崭新时代。 20世纪80年代以来，开始被全控型器件取代。 能承受的电压和电流容量最高，工作可靠，在大容量 的场合具有重要地位。
雪崩 击穿
-IA
图1-8 晶闸管的伏安特性
IG2>IG1>IG
（2）反向特性
反向特性类似二极管的反 向特性。 反向阻断状态时，只有极 小的反相漏电流流过。 当反向电压达到反向击穿
