2012.06.05家庭作业A 组（提高题）《欧姆定律》专题班级： 姓名： 评价：一、填空题1、两只灯泡L 1和L 2的额定电压相同，额定功率之比P 1∶P 2=2∶1，并联后接在电路中总电流为3安培，则通过L 1的电流为_______安；若将两只灯泡L 1和L 2串联后，仍接在原来的电路中，则通过L 1的电流为_______安。
2、（10·攀枝花）小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如下图所示I -U 关系图象，则甲、乙两个电阻串联后总电阻是_________Ω；这两个电阻串联后接在电压为6V 的电源上，电路中的电流为________A ；这两个电阻并联后接在6V 电源上，干路中的电流为________A 。
3、在“研究电流跟电压的关系”实验中，被控制的物理量是 ，实验结论是 ；在“研究电流跟电阻的关系”实验中，被控制的物理量是 ，实验结论是 ．这两个实验所用的科学方法是控制变量法。
4、如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P从中点向左端滑动时，电流表示数的变化范围为 ．二、计算题5、在如图10所示的电路中，电源电压保持不变。
电路中滑动变阻器上标有“20W 2A ”字样，电流表的量程为0～0.6安，电压表的量程为0～3伏，电阻R 1的阻值为4欧。
当滑片在滑动变阻器的最右端a 点时，闭合电键，电压表的示数为1.5伏，求：（1）通过电阻R 1的电流。
（2）电源电压。
（3）为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围。
6、在图11所示的电路中，电阻R 1的阻值为10欧，滑动变阻器上标有“20Ω 2A ”字样，电源电压为7.5伏且不变。
闭合电键S ，电流表A 的示数为0.5安。
求：① 电阻R 1两端的电压。
② 电阻R 2接入电路的电阻阻值。
③ 当移动滑动变阻器的滑片P 时，电流表A 示数的范围。
2023年中考物理专题复习：欧姆定律计算题训练1．如图所示，电源电压恒为9V，245R=Ω，滑动变阻器R3最大阻值为12Ω。
当滑动变阻器R3的滑片调至最右端，只闭合S1、S4时，电流表A1的示数为1.8A，实验中不用考虑电表的正负极，如反向，自动切换。
求：（1）R1的阻值为多少？（2）只闭合S1、S2时，电流表A的示数为多少？（3）S1、S2、S3、S4闭合时，求电路的最小总功率是多少？（4）若用电阻箱R替换电压表V1，电压表V2所选量程为0~3V，电流表A、A1所选量程均为0~0.6A，当电阻箱调到某一阻值R0，滑动变阻器的滑片P移到合适位置以保证电路安全，只闭合S4，移动滑动变阻器的滑片，使电流表和电压表均能达到最大值，则电阻箱R0的最大值和最小值分别是多少？2．如图所示，电源电压不变，定值电阻R0=20Ω，小灯泡L标有“6V 3.6W”字样。
当开关S闭合，S1、S2断开，滑片P从b端滑动到滑动变阻器中点时，电流表示数变化了0.2A，此时小灯泡恰好正常发光（不考虑温度对灯丝电阻的影响）。
求：（1）小灯泡的电阻值；（2）小灯泡正常工作5min消耗的电能；（3）滑动变阻器的最大阻值；（4）当开关S、S1、S2都闭合时，电路的最小电功率。
试卷第1页，共9页试卷第2页，共9页3．在图（a ）所示的电路中，电阻R 1的阻值为20欧。
闭合开关S ，两电流表指针的位置均如图（b ）所示，求：（1）电源电压U ；（2）电阻R 2的阻值。
4．在图（a ）所示，电源电压为12伏保持不变，电阻1R 的阻值为12欧，滑动变阻器2R 上标有“50欧2安”字样，闭合开关S ，电流表A 1的示数如图（b ）所示。
求： ①通过电阻1R 的电流1I ；①滑动变阻器连入电路的阻值2R ；①当移动滑动变阻器滑片P 在某位置时，两电表示数偏转角度恰好相同，求此时电路中的总电阻R 。
5．在图（a）所示电路中，电源电压为12伏保持不变，滑动变阻器R2上标有“50Ω，1A”字样，电流表的表盘如图（b）所示。

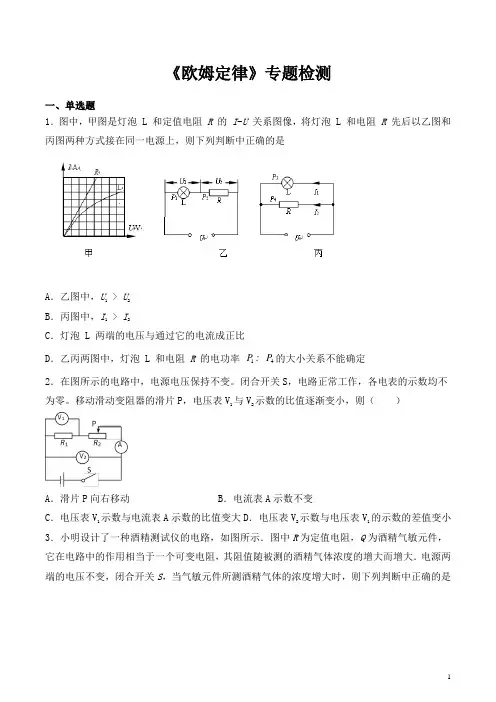

1《欧姆定律》专题检测一、单选题1．图中，甲图是灯泡 L 和定值电阻 R 的 I -U 关系图像，将灯泡 L 和电阻 R 先后以乙图和丙图两种方式接在同一电源上，则下列判断中正确的是A ．乙图中，U 1 > U 2B ．丙图中，I 1 > I 2C ．灯泡 L 两端的电压与通过它的电流成正比D ．乙丙两图中，灯泡 L 和电阻 R 的电功率 14P P :的大小关系不能确定2．在图所示的电路中，电源电压保持不变。
闭合开关S ，电路正常工作，各电表的示数均不为零。
移动滑动变阻器的滑片P ，电压表V 1与V 2示数的比值逐渐变小，则（ ）A ．滑片P 向右移动B ．电流表A 示数不变C ．电压表V 1示数与电流表A 示数的比值变大D ．电压表V 2示数与电压表V 1的示数的差值变小 3．小明设计了一种酒精测试仪的电路，如图所示．图中R 为定值电阻，Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大．电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是2A ．电压表示数变小，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大4．如图所示，R 1＝10 Ω，电流表A 1示数为0.5 A ，电源电压为10 V 不变．下列说法正确的是( )A ．R 1和R 2串联B ．R 2阻值为10 ΩC ．电流表A 的示数为1.5 AD ．R 1两端的电压为5 V5．如图所示的电路中，两只电压表的指针均指在刻度盘正中央，以下判断中正确的是A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．相同时间R 1消耗的电能小于R 2消耗的电能D ．R 1的电阻值大于R 2的电阻值 6．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是A ．测量小灯泡发光时的电功率B ．测量小灯泡发光时的电阻C ．研究小灯泡的亮度与其两端电压大小的关系D ．验证欧姆定律7．图1所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压为3V 且保持不变，闭 合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图2所示，下列判断错误的是（ ）3A ．R 1的电阻为5ΩB ．滑动变阻器的最大电阻为10ΩC ．电路消耗的最大总功率为1．8WD ．电路消耗的最小总功率为1W8．小丽通过实验测量小灯泡L 的电功率，她按如图所示的电路图连接好电路，选用的电源电压为3V 且保持不变．闭合开关S ，发现电流表无示数，而电压表的示数接近3V ，由此判断电路出现的故障可能是（ ）A ．滑动变阻器短路B ．滑动变阻器断路C ．小灯泡L 断路D ．小灯泡L 短路 9．如图是一种测量风速的装置原理图。
欧姆定律计算专题1、电阻为12Ω的电铃，正常工作时电压为6V，若把它接在8V的电路上，需给它联一个多大的电阻？采取什么方式连接？2、如图所示，电源电压不变，电流表使用的量程为0～３Ａ，电阻R2=12Ω，当开关S闭合，滑动变阻器连入电路的阻值为6Ω时，电流表的读数为1.5A。
求：滑动变阻器允许接入电路的最小阻值。
R3=2Ω，电源电压为36V，当Ｓ接a，电路中的电3、如图所示电路，R流是2A，求：①R2的电阻值；②当Ｓ接b时，R3两端的电压。
4、在图112所示的电路中，电阻R1=4Ω，R2=1Ω，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。
所用的电流表量程是0～3A，电压表的量程为0～6V，在实验过程中，为了使电流表、电压表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？5、如图107所示电路，当开关K闭合后，电流表的读数为2安培，电压表的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。
6、如图3所示电路，电源电压U＝4.5V且保持不变，R1＝5Ω，滑动变阻器的最大阻值为20Ω，电流表量程为0～0.6A，电压表的量程为0～3V，通过分析计算：说明滑动变阻器R2允许的取值范围7、如图9所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求(1)电源电压多大？(2)当S1和S2都断开时，电流表的读数多大？(3)当S1、S2都闭合时，电流表的读数是多大？8、如图所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片P在R2中点时，电压表示数为6V；当P在b点时，电压表示数为9V，求R2的最大阻值和电源电压。
9、灯泡L1上标有“80Ω 0.1A”，灯泡L2上标有“20Ω 0.2A”。
将它们并联接在某电源两端,在不损坏灯泡的情况下,恰使其中的一只小灯泡正常发光。
求：（1）电源电压是多大？（2）此时干路电流是多大?10、如图所示电路，R2＝3Ω，R3＝6Ω。
