备战中考物理培优(含解析)之凸透镜成像的规律含答案

一、初中物理凸透镜成像的规律1．如图所示将凸透镜和蜡烛、光屏安装到光具座上时，光屏恰能成清晰的像。

下列说法正确的是（）A．此时光屏上成倒立缩小的实像B．将图中的凸透镜向右移动，在光屏上可再次观察到清晰的像，此时的成像特点与照相机原理相同C．在图中的蜡烛和凸透镜之间加一远视眼镜片，缓慢向左移动光屏，在光屏上可再次看到清晰的像D．将蜡烛移到35cm刻度处，移动光屏，可在光屏上成清晰缩小的像【答案】BCD【解析】【分析】【详解】A．图像显示，物体到凸透镜的距离小于像到凸透镜的距离，根据凸透镜成像规律物近像远像变大可知，光屏上成倒立放大的实像。

A选项错误，不符合题意。

B．将图中的凸透镜向右移动，物距逐渐变大，像距逐渐变小，根据凸透镜成像规律物远像近像变小可知，在光屏上可再次观察到清晰的像为倒立缩小的实像，此时的成像特点与照相机原理相同，B选项正确，符合题意。

C．远视眼镜片为凸透镜，对光线具有会聚作用。

在图中的蜡烛和凸透镜之间加一远视眼镜片，对光线的会聚能力增强，像距变小，故缓慢向左移动光屏，在光屏上可再次看到清晰的像，C选项正确，符合题意。

D．图像显示物距为15cm，像距为30cm，光屏上成倒立放大的实像，则物体位于一倍焦距和二倍焦距之间，像位于二倍焦距以外。

即＜＜15cm2f f＞30cm2f两式联立解出7.5cm15cm＜＜f即f15cm＜2＜30cm将蜡烛移到35cm刻度处，此时物距变为30cm，物体位于凸透镜二倍焦距以外，故移动光屏，可在光屏上成清晰缩小的像，D选项正确。

故选BCD。

2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。

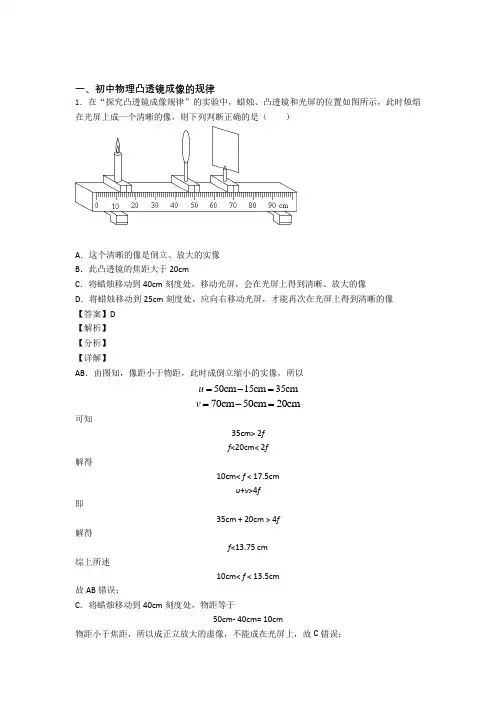

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断正确的是（）A．这个清晰的像是倒立、放大的实像B．此凸透镜的焦距大于20cmC．将蜡烛移动到40cm刻度处，移动光屏，会在光屏上得到清晰、放大的像D．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像【答案】D【解析】【分析】【详解】AB．由图知，像距小于物距，此时成倒立缩小的实像，所以u=-=50cm15cm35cmv=-=70cm50cm20cm可知35cm> 2ff<20cm< 2f解得10cm< f < 17.5cmu+v>4f即35cm + 20cm > 4f解得f<13.75 cm综上所述10cm< f < 13.5cm故AB错误；C．将蜡烛移动到40cm刻度处，物距等于50cm- 40cm= 10cm物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故C错误；D．将蜡烛移动到25cm刻度处，物距减小，像距将变大，像也变大，所以应向右移动光屏，故D正确。

故选D。

2．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A．暗箱应略短一些，得到的像会略大些B．暗箱应略长一些，得到的像会略大些C．暗箱应略短一些，得到的像会略小些D．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。

当无水时物体在光屏(暗箱)上形成一个倒立、缩小的实像，当有水时，由于光的折射，物体感觉变浅，相当于靠近凸透镜，根据“物近像远像变大”原则，在暗箱上得到的像会比原来的像略大一些。

故B正确。

3．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物距变化的关系图线如图所示．图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．4．把蜡烛放在凸透镜前30cm 处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm ，并移动光屏，在光屏上可以看到A ．倒立缩小的实像B ．倒立放大的实像C ．正立放大的虚像D ．倒立等大的实像【答案】A【解析】【分析】【详解】凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm ，此时把蜡烛向远离凸透镜方向移动5 cm ，物距变为35cm ，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A ．5．将一物体放在凸透镜前，使物距依次为6cm 、18cm 和24cm ，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f 满足关系式A ．f ＜6cmB ．6cm ＜f ＜18cmC ．9cm ＜f ＜12cmD ．18cm ＜f ＜24cm【答案】C【解析】【分析】【详解】当物距为6cm 时，成放大的虚像，所以f ＞6cm ．当物距等于18cm 时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm ＜f ＜18cm ． 当物距等于24cm 时，成缩小的实像，所以24cm ＞2f ，则f ＜12cm ．故：9cm ＜f ＜12cm ，C 符合题意．选C ．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．6．小明探究“凸透镜成像规律”，当蜡烛到透镜的距离是30cm时，调节透镜另一侧的光屏，屏上得到清晰放大的像。

一、初中物理凸透镜成像的规律1．某同学为进一步了解“视力矫正”的原理，用了探究凸透镜成像规律的装置做实验，他将远视眼镜片放在蜡烛与凸透镜之间，调节光屏和凸透镜之间的距离，在光屏上看到烛焰清晰的像。

取下远视眼镜片，光屏上原来清晰的像变模糊了；要想使光屏上的像再次变得清晰，下列调节方法可行的是（）①保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜②保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜③保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜④保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜A．②③B．①④C．②④D．①③【答案】A【解析】【详解】①远视眼镜片是凸透镜，对光线有会聚作用，取下远视眼镜片后，根据凸透镜的动态成像规律，所成的像会往光屏后面退，保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜，这样在光屏上所成的像会更加模糊，①不合题意；②由上述可知，保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜，那么会使光屏上的像再次变得清晰，②符合题意；③由上述可知，保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜，那么所成的像会靠近凸透镜，能使光屏上的像再次变得清晰，③符合题意；④由上述可知，保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜，那么所成的像会远离凸透镜，这样在光屏上所成的像会更加模糊，④不合题意。

故选A。

2．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。

当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像【答案】D【解析】如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，所以不可能；当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．所以透镜不可能在AB和BC之间．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．故此时凸透镜只能放在A点的左侧；所以该情况下有如下几种可能，即若C点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C点还在透镜的1倍焦距以内，即此时所成的像应在C点的右侧．故分析四个选项，只有D是正确的．故选D．3．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。

一、初中物理凸透镜成像的规律1．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。

下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。

故选ABC。

2．如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。

若透镜位置不变，将蜡烛移到刻度为30cm处，则A．移动光屏，可能在屏上得到倒立放大的像B．移动光屏，可能在屏上得到倒立缩小的像C．移动光屏，可能在屏上得到正立放大的像D．移动光屏，可能在屏上得到正立等大的像【答案】AB【解析】【详解】如图，物距为u=40cm−10cm=30cm时，成倒立、缩小的实像，这是照相机的成像原理，u>2f，所以30cm>2f所以凸透镜的焦距范围为：f<15cm若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为u=40cm−30cm=10cm<cm，此时f<u<2f，移动光屏，可能在屏上得到倒立放大的像，故A A．若5cm<f10符合题意；<cm，此时u>2f，移动光屏，可能在屏上得到倒立缩小的像，故B符合题意；B．若f5C D．根据凸透镜成像规律可知，无论如何移动光屏，光屏上都不可能此正立的虚像，故CD不符合题意。
