冲压件工艺流程

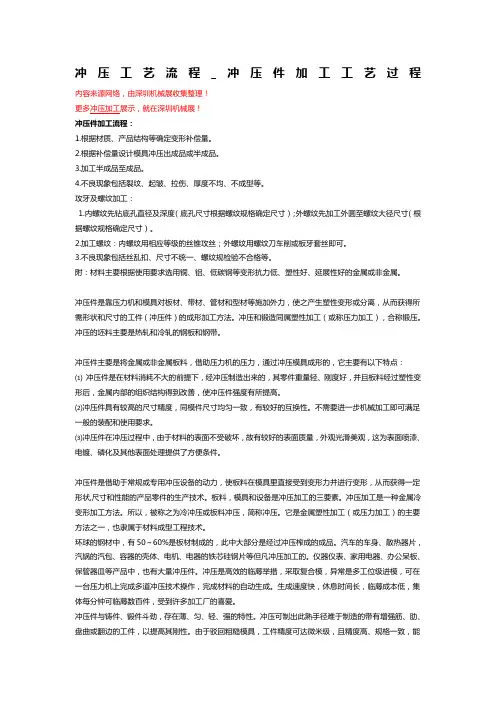

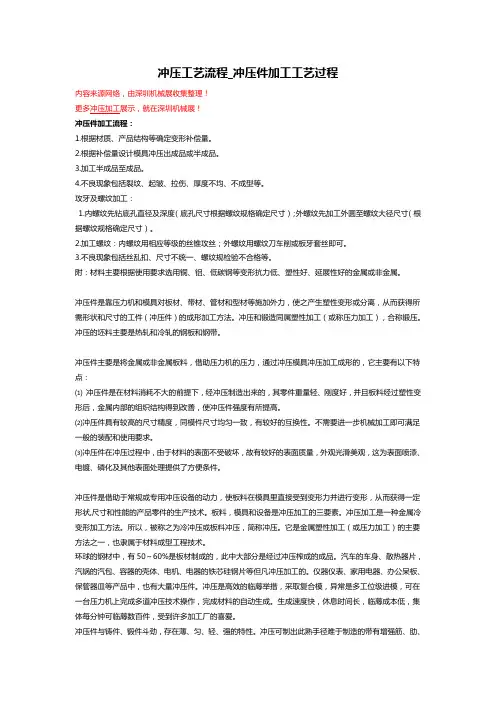

冲压工艺流程_冲压件加工工艺过程

内容来源网络，由深圳机械展收集整理！

更多冲压加工展示，就在深圳机械展！

冲压件加工流程：

1.根据材质、产品结构等确定变形补偿量。

2.根据补偿量设计模具冲压出成品或半成品。

3.加工半成品至成品。

4.不良现象包括裂纹、起皱、拉伤、厚度不均、不成型等。

攻牙及螺纹加工：

1.内螺纹先钻底孔直径及深度（底孔尺寸根据螺纹规格确定尺寸）；外螺纹先加工外圆至螺纹大径尺寸（根据螺纹规格确定尺寸）。

2.加工螺纹：内螺纹用相应等级的丝锥攻丝；外螺纹用螺纹刀车削或板牙套丝即可。

3.不良现象包括丝乱扣、尺寸不统一、螺纹规检验不合格等。

附：材料主要根据使用要求选用铜、铝、低碳钢等变形抗力低、塑性好、延展性好的金属或非金属。

冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。冲压和锻造同属塑性加工（或称压力加工），合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。

冲压件主要是将金属或非金属板料，借助压力机的压力，通过冲压模具成形的，它主要有以下特点：

⑴ 冲压件是在材料消耗不大的前提下，经冲压制造出来的，其零件重量轻、刚度好，并且板料经过塑性变形后，金属内部的组织结构得到改善，使冲压件强度有所提高。

⑵冲压件具有较高的尺寸精度，同模件尺寸均匀一致，有较好的互换性。不需要进一步机械加工即可满足一般的装配和使用要求。

⑶冲压件在冲压过程中，由于材料的表面不受破坏，故有较好的表面质量，外观光滑美观，这为表面喷漆、电镀、磷化及其他表面处理提供了方便条件。

冲压件是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备是冲压加工的三要素。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。

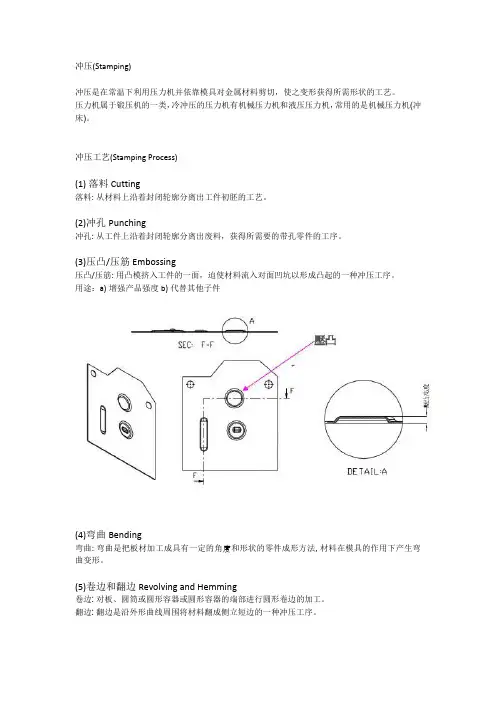

冲压(Stamping)

冲压是在常温下利用压力机并依靠模具对金属材料剪切，使之变形获得所需形状的工艺。

压力机属于锻压机的一类，冷冲压的压力机有机械压力机和液压压力机，常用的是机械压力机(冲床)。

冲压工艺(Stamping Process)

(1) 落料 Cutting

落料: 从材料上沿着封闭轮廓分离出工件初胚的工艺。

(2)冲孔Punching

冲孔: 从工件上沿着封闭轮廓分离出废料，获得所需要的带孔零件的工序。

(3)压凸/压筋 Embossing

压凸/压筋: 用凸模挤入工件的一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。

用途：a) 增强产品强度 b) 代替其他子件

(4)弯曲 Bending

弯曲: 弯曲是把板材加工成具有一定的角度和形状的零件成形方法, 材料在模具的作用下产生弯曲变形。

(5)卷边和翻边Revolving and Hemming

卷边: 对板、圆筒或圆形容器或圆形容器的端部进行圆形卷边的加工。

翻边: 翻边是沿外形曲线周围将材料翻成侧立短边的一种冲压工序。

(6)冲沉孔 Chamfering

冲沉孔: 可借助模具在零件孔侧压出锥形沉孔或圆柱形沉孔, 一般用于装配沉头螺丝或去除毛刺。

(7)翻孔 Turns Hole

翻孔: 沿内圆孔周围将材料翻成侧立凸缘的冲压工序，一般用于薄片攻螺纹孔。

(8)切舌与切开/冲桥位 Part Cutting & Bridge Forming

切舌: 将材料沿轮廓局部而不是完全分离的一种冲压工序。被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。

切开/冲桥位: 将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。被切开而分离的材料位于或基本位于分离前所处的平面。

(9)拍披锋 Deburring

拍披锋: 利用模具清除剪切带来的锋利毛刺。

(10)拉深 Deep Draw

拉深: 把平直毛料或工序件变为空心件，或者把空心件进一步改变形状和尺寸的一种冲压工序。拉深时空心件主要依靠位于凸模底部以外的材料流入凹模而形成的。

冲压件工艺分析

①材料：该冲裁件的材料硅钢板，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，只有两个直径为7的孔，比较适合冲裁。

③尺寸精度：可按IT14级确定工件尺寸的公差。查公差表可得各尺寸公差为：

零件外形：75074.0mm 67.5074.0 60074.0mm 25052.0mm 15043.0mm

R3.503.0mm

孔心距：90±0.435mm

排样设计及计算

由图可知搭边值：

两工件间的搭边：a=2.2mm；

工件边缘搭边:a1=2.5mm；

步距为:140mm ；

条料宽度B=(D+2a1)

=(92.2+2×2.5)

=97.2

一个条料里的材料利用率η为：

%100BSnA

=12x4798÷(97.2×900)×100％

= 65.82％ 图2 排样图

查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为10张条料（97.2mm×900mm），每张条料可冲12个工件，则η总为：

=10009004798120×100％

=63.97％

即每张板材的材料利用率为63.97％。 %1001LBnA总工艺设计与计算

冲压力的计算

冲裁力计算：bKLtF

式中：F——冲裁力

t——材料厚度

K——系数，一般取值为1.3

L——冲裁周边长度

b——材料抗剪强度

149.88KN 5495.30600.31落F

KN8.910 5495.30.312d冲F

160.86KN 10.98149.88

冲落FFF

卸料力计算、顶件力计算

总冲压力KNFFFFDX77.181 12.878.04160.86
