《平面镜成像》作图专题训练

《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

13.根据光的传播方向，请在图中画出平面镜。

14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。

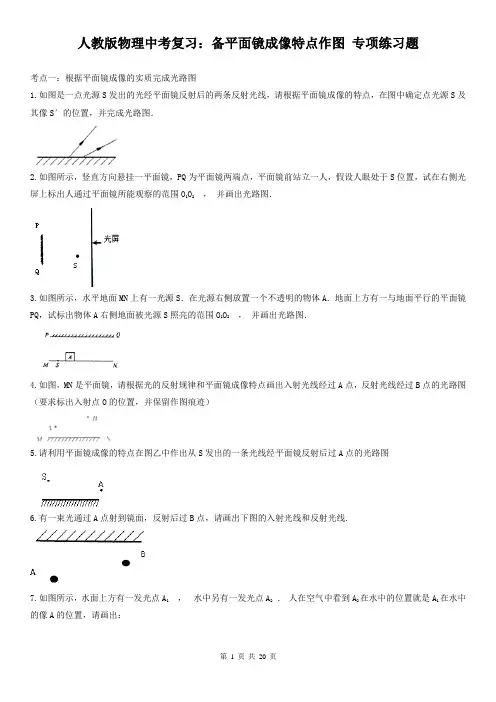

人教版物理中考复习：备平面镜成像特点作图专项练习题
考点一：根据平面镜成像的实质完成光路图
1.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中确定点光源S及其像S′的位置，并完成光路图．
2.如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围O1O2，并画出光路图．
3.如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．
4.如图，MN是平面镜，请根据光的反射规律和平面镜成像特点画出入射光线经过A点，反射光线经过B点的光路图（要求标出入射点O的位置，并保留作图痕迹）
5.请利用平面镜成像的特点在图乙中作出从S发出的一条光线经平面镜反射后过A点的光路图
6.有一束光通过A点射到镜面，反射后过B点，请画出下图的入射光线和反射光线.
7.如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：
⑴A1发出的光经水面反射进入人眼的光路图；
⑵A2发出的光进入人眼的光路图．
8.如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．
9.一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A´在某一时刻对应的位置，请作出该平面镜（保留作图痕迹）
10.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
11.画出图中S发出的光线经平面镜反射后过P点的光路。

八年级物理初二上册光的反射和平面镜成像作图专题练习1.画出图1中物体AB在白纸板上影子A´B´的位置图1 白纸板图2 半透明纸2.在图2中画出蜡烛AB经小孔在半透明纸上所成的像A´B´3.根据反射定律完成下列光路图①标出入射角②标出反射角③标出反射角图3 图4 图54.在图6和图7中确定光源S和像S´的位置并完成光路图。

图6 图图95.在图8中画出平面镜的位置6.如图9所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。

7．光线与镜面成30°角射在平面镜上(如图1)，试画出反射光线，并标出入射角和反射角的度数．8、有一光源放在平面镜前，经平面镜得到两条反射光线，如图3所示，根据平面镜成像特点，确定光源S的位置并完成光路图。

9．如图4所示，作出点光源S发出的光，经平面镜反射后，经过A点的光路10．如图5（右图）所示，平面镜M前有一个发光点S（图中未标出），S1是它在镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试作出平面镜的新位置．11.在图10中画出物体ABC在平面镜中所成的像A´B´C´12.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面镜与水平面的夹角。

图10 图11OABOCAB30º··S´·S·E·SBABA30º45°BO13.在图6中，根据题中给出的条件，画出反射光线、入射光线或镜面的位置．14．在图7的方框中放置一平面镜，光线通过平面镜后的方向变化如图7所示，试画出平面镜并完成光路图．15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在图9中画出入射光线经潜望镜进人人眼的光路图。

平面镜成像作图专题1．如图是一辆轿车的后视镜示意图，O点为司机眼部所在位置，司机能通过右侧后视镜AB（看到平面镜）看到车位C点，根据平面镜成像规律画出司机眼睛O看到C点的光路图．2．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．3．如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）．4．如图所示，A同学通过平面镜可以看到B同学．在图中画出B的像的位置，并完成光路图．5．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路；6．如图所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P 点看到两个跳棋子的光路图．7．如图S是发光灯泡，AB是平面镜，画出人眼在AB左侧什么范围内可通过AB看到镜子中灯泡的像，“范围”用带斜线的阴影区表示．8．如图所示，平面镜OM斜放在水平桌面上．（1）请画出小球A在OM中做成的像A′．（2）若将平面镜沿顺时针方向旋转90°至OM′位置，这个过程球A在平面镜中的移动轨迹．9．在图中作出人看到球的光路图．10．在图中B点位置画平面镜，让光源S发出的光照亮桌面下的小球A．11．如图所示是某同学制作的昆虫观察箱．请你画出她通过平面镜观察昆虫下部的光路图（可取昆虫下部的任何一点作图）12．如图所示，平面镜MN前有一个发光点S，S1是它在平面镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试做出转动后平面镜的位置．13．试在图中画出钟表两指针像的位置．14．某中学举办一次别开生面的“物理体育比赛”，比赛中有如下一个项目：从A点起跑到XY线上抱起一个实心球，然后跑到B点（如图所示），要求跑过的距离最短，试用光学知识在图中作出这个最短距离的路线．15．如图所示，AB为平面镜，MN为水平放置在平面镜上方的遮光板，S为一发光点，请问人眼能在平面镜中看到发光点S吗？若能，请画出眼睛能在平面镜中看到发光点S的范围．16．如图，暗室的墙上挂着一面镜子MN，对面墙上开了一个小窗．镜前有一光源A，试作出光源A照亮窗外的范围．17．如图所示，在平面镜前有A、B两光点，人站在镜什么位置观察A、B两点恰好重叠．用作图方法，求出人眼所在位置．18．如图甲所示，魔术箱正面有透明玻璃板（内部有一块平面镜），从P处放入一物，箱中见不到该物体；换从Q 处放入，箱中却见到两个此物体．图乙是这种魔术箱的一个剖面图，试在此图中作出平面镜的位置以及图中物AB 在平面镜中所成的像．19．如图所示，S为发光点，S′是S在平面镜中的像，S发出的一条入射光线的反射光线在AB方向上，请在图中画出平面镜的位置及这条入射光线．20．按要求完成下列光路图．（1）请在图甲中作出AB在平面镜中所成的像．（2）如图乙所示，一束光射向三棱镜，画出这束光两次折射的大致光路．（3）图丙中的两架敌机，一架是实际飞机，一架是小明从潜水艇上观察到的该飞机的像，请你用作图法确定哪架是实际飞机．21．如图一个人站在房中，想在墙壁AB上挂一平面镜，通过平面镜观察到天花板上吸顶灯MN的全貌．用作图法作出镜的大小及位置．22．MN为一平面镜，作出能看见像A′B′的范围（即眼睛在什么位置能看见AB的像）．23．问题解决题：小明家的厨房如图所示（所给图为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．24．请画出月亮在如图池塘中的像以及小阳看到月亮像的光路．25．如图，距地面2米高的墙上有一发光点S，水平射出一束光线，投射到一竖直放置的平面镜上，平面镜距离墙1米．当平面镜绕过入射点O的水平轴转动某一角度θ后，墙上反射光斑向下移动了米，求平面镜转过的角度θ并完成光路图．26．如图所示：发光点S经平面镜MN反射后在碍障物CD后面出现一片明亮区域，请画出明亮区的范围．（用阴影表示）27．如图所示，CD为一档板，请画出在平面镜MN中能看到物体AB全部像的范围．28．如图所示，PQ为一根很薄的刻度尺，尺上有一小孔S，MN为平面镜，A，B为不透明的挡板．一个人用眼睛紧贴着刻度尺靠近小孔S，通过平面镜观看刻度尺，试用作图法画出人眼能够看到刻度尺的范围（作出光路图并用笔画线标出人眼看到的范围）．29．当我们面对一面镜子举起右手时，我们会看到镜子里的“人﹣﹣自己”举起了左手．现有两块平面镜．请你设计一个方案．使得你举起右手时，在镜子里的“你”也举起了右手．请用一个点表示人所在的位置，利用对称法画出成像光路示意图．30．如图所示，用作图法画出发光点S发出的一条光线经平面镜MN反射，再次经过平面镜M1N1反射后并且通过点P的光线的光路图．。
