信令流程讲解_RAB建立流程

对于信令流程，应该从以下几个方面掌握：1．能够写出一个完整的呼叫的流程，其中包括RRC连接，Iu口控制面连接，鉴权加密，RAB Assignment。

2．能够写出一个释放业务的流程，清楚的指导单业务和多业务分别释放的流程。

3．能够知道呼叫过程中的每条消息对应的物理信道。

4．能够清楚的理解呼叫过程中的每条消息的主要内容5．能够清楚的知道呼叫过程中每条消息流经的空中接口和地面接口6．后期，能够结合NodeB和RNC的单板，指导相关信令从硬件上的流程。

RRC连接：1．RRC Connection Request1.1 在这个消息中，主要必须知道其中主要的三个信元：第一，UE的标识：优先级依次为UE的TMSI或者P-TMSI，IMSI，IMEI第二，UE发起RRC Connection的原因：其中包括Conversational，Streaming，Interactive，Background，High Priority Signaling, Low Priority Signaling第三，UE测量到的当时CPICH的Ec/Io1.2对于这个消息：从Uu口来看，它从UE的RRC层到UTRAN的RRC层，途径Node B，这个消息在Node B中经过Iub口的用户面，具体是RACH FP。

采用的方式是SRB01. 3这个消息逻辑信道是CCCH，传输信道RACH，物理信道是PRACH2．RL Setup Request2.1这个消息是RNC发给Node B的，其中包含了分配给该UE的所有层一的资源。

RNC告诉Node B，让Node B准备相应的资源。

在信令Trace中，可以看到里面包含了所有物理信道的配置信息。

2.2这个消息从RNC到Node B，通过NBAP协议过来，具体来说就是CCP。

2.3这里要区分Iub口的用户面和控制面，简单的说来，其用户面就向一个转接头，只是把高层的消息转接过去。

而控制面，则是处理了所有RNC和Node B私人之间相关的消息。

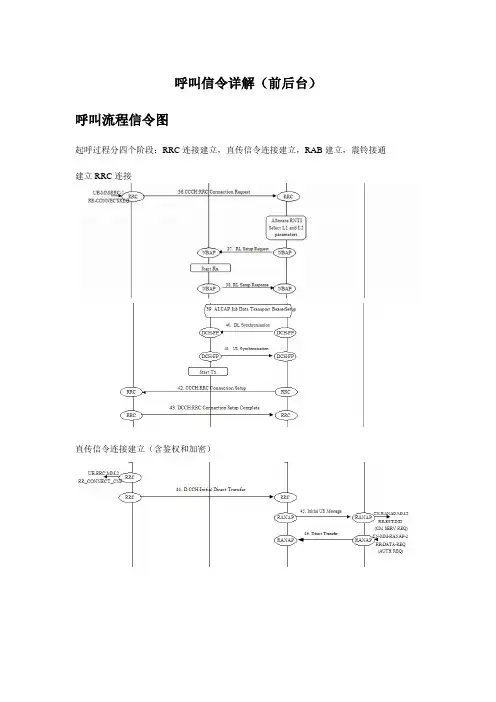

呼叫信令详解（前后台）呼叫流程信令图起呼过程分四个阶段：RRC连接建立，直传信令连接建立，RAB建立，震铃接通建立RRC连接直传信令连接建立（含鉴权和加密）RAB建立过程振铃，接通RRC建立过程（1）UE 在取得下行同步后，向NodeB发送SYNC_UL，接收到NodeB 回应的FPACH 信息后，在RACH 信道上向RNC 发送RRC Connection Request 消息，发起RRC 连接建立过程。

（2）RNC 准备建立RRC 连接，分配建立RRC 连接所需要的资源，并发送一条Radio Link Setup Request 消息给NodeB。

（3）NodeB 配置物理信道，在新的物理信道上准备接收UE 消息，并给RNC 发送一条Radio Link Setup Response 响应消息。

（4）RNC 通过ALCAP 协议，建立Iub 数据传输承载。

Iub 数据传输承载通过AAL2 的绑定标识与DCH 绑定在一起。

建立Iub 数据传输承载需要NodeB 确认。

（5）（6）通过Downlink Synchronisation 和Uplink Synchronisation.控制帧，NodeB 与RNC 为Iub 数据传输承载建立同步，此后NodeB 开始DL 发送。

（7）RNC 在FACH 信道上发送RRC Connection Setup 消息给UE。

（8）UE 在DCCH 上发送RRC Connection Setup Complete 消息给RNC，RRC 连接建立完成建立初始直传/上下行直传（9）UE 在DCCH 上给RNC 发送一条Initial Direct Transfer（CM Service Request）消息，该消息包括了UE 请求的业务类型等信息，例如12.2K语音业务。

（10）RNC 发起初始到CN 的信令连接，并发送一条Initial UE Message 消息给CN，通知CN 关于UE 请求的业务等内容。

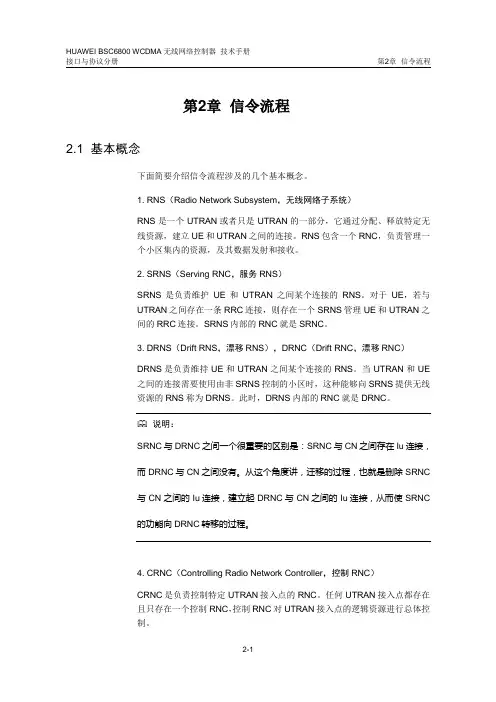

第2章信令流程2.1 基本概念下面简要介绍信令流程涉及的几个基本概念。

1. RNS（Radio Network Subsystem，无线网络子系统）RNS是一个UTRAN或者只是UTRAN的一部分，它通过分配、释放特定无线资源，建立UE和UTRAN之间的连接。

RNS包含一个RNC，负责管理一个小区集内的资源，及其数据发射和接收。

2. SRNS（Serving RNC，服务RNS）SRNS是负责维护UE和UTRAN之间某个连接的RNS。

对于UE，若与UTRAN之间存在一条RRC连接，则存在一个SRNS管理UE和UTRAN之间的RRC连接。

SRNS内部的RNC就是SRNC。

3. DRNS（Drift RNS，漂移RNS），DRNC（Drift RNC，漂移RNC）DRNS是负责维持UE和UTRAN之间某个连接的RNS。

当UTRAN和UE之间的连接需要使用由非SRNS控制的小区时，这种能够向SRNS提供无线资源的RNS称为DRNS。

此时，DRNS内部的RNC就是DRNC。

说明：SRNC与DRNC之间一个很重要的区别是：SRNC与CN之间存在Iu连接，而DRNC与CN之间没有。

从这个角度讲，迁移的过程，也就是删除SRNC与CN之间的Iu连接，建立起DRNC与CN之间的Iu连接，从而使SRNC的功能向DRNC转移的过程。

4. CRNC（Controlling Radio Network Controller，控制RNC）CRNC是负责控制特定UTRAN接入点的RNC。

任何UTRAN接入点都存在且只存在一个控制RNC，控制RNC对UTRAN接入点的逻辑资源进行总体控制。

5. RNTI（Radio Network Temporary Identifier，无线网络临时标识）当存在RRC连接时，用RNTI标识UE。

例如，MAC协议在公共传输信道（RACH, FACH, PCH）上采用RNTI来标识UE。

有以下几种RNTI：●小区无线网络临时标识（C-RNTI），用于在小区内唯一标识有RRC信令连接的UE。

1.1.1 UE发起呼叫流程在UE发起呼叫建立时，如果之前UE没有建立RRC连接则先建立RRC连接，再通过初始直传建立传输NAS消息的信令连接，最后建立RAB。

以下为UE处于Idle状态下发起CS呼叫的流程。

图3.49主要过程介绍如下：建立RRC连接：（1）UE在取得下行同步后，向Node B发送SYNC_UL，接收到Node B回应的FPACH信息后，在RACH信道上向RNC发送RRC ConnectionRequest消息，发起RRC连接建立过程。

主要参数：Initial UE Identity, Establishment cause, Initial UE Capability.（2）RNC准备建立RRC连接，分配建立RRC连接所需要的资源，并发送一条Radio Link Setup Request消息给Node B。

主要参数：Cell id, Transport Format Set, Transport FormatCombination Set, frequency, Time Slots, 信道码, Power controlinformation.（3）Node B配置物理信道，在新的物理信道上准备接收UE消息，并给RNC发送一条Radio Link Setup Response响应消息。

主要参数：Signalling link termination, Transport layer addressing information (AAL2 address, AAL2 Binding Identity) for the Iub DataTransport Bearer.（4）RNC通过ALCAP协议，建立Iub数据传输承载。

Iub数据传输承载通过AAL2的绑定标识与DCH绑定在一起。

建立Iub数据传输承载需要Node B确认。

（5）（6）通过Downlink Synchronisation和Uplink Synchronisation.控制帧，Node B 与RNC 为Iub数据传输承载建立同步，此后Node B开始DL发送。

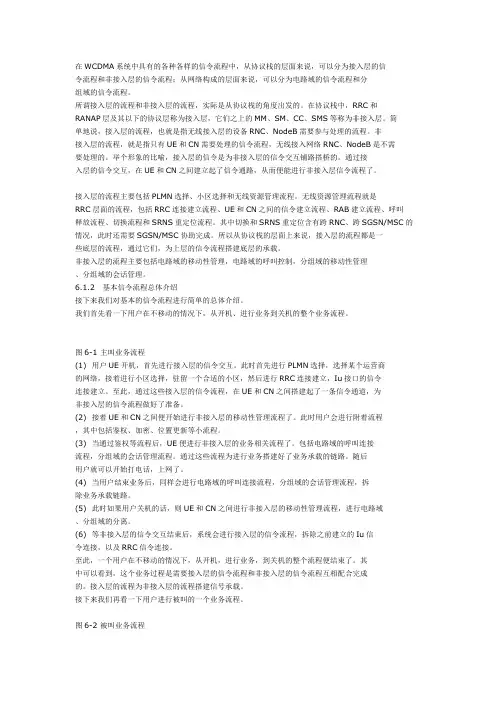

在WCDMA系统中具有的各种各样的信令流程中，从协议栈的层面来说，可以分为接入层的信令流程和非接入层的信令流程；从网络构成的层面来说，可以分为电路域的信令流程和分组域的信令流程。

所谓接入层的流程和非接入层的流程，实际是从协议栈的角度出发的。

在协议栈中，RRC和RANAP层及其以下的协议层称为接入层，它们之上的MM、SM、CC、SMS等称为非接入层。

简单地说，接入层的流程，也就是指无线接入层的设备RNC、NodeB需要参与处理的流程。

非接入层的流程，就是指只有UE和CN需要处理的信令流程，无线接入网络RNC、NodeB是不需要处理的。

举个形象的比喻，接入层的信令是为非接入层的信令交互铺路搭桥的。

通过接入层的信令交互，在UE和CN之间建立起了信令通路，从而便能进行非接入层信令流程了。

接入层的流程主要包括PLMN选择、小区选择和无线资源管理流程。

无线资源管理流程就是RRC层面的流程，包括RRC连接建立流程、UE和CN之间的信令建立流程、RAB建立流程、呼叫释放流程、切换流程和SRNS重定位流程。

其中切换和SRNS重定位含有跨RNC、跨SGSN/MSC的情况，此时还需要SGSN/MSC协助完成。

所以从协议栈的层面上来说，接入层的流程都是一些底层的流程，通过它们，为上层的信令流程搭建底层的承载。

非接入层的流程主要包括电路域的移动性管理，电路域的呼叫控制，分组域的移动性管理、分组域的会话管理。

6.1.2 基本信令流程总体介绍接下来我们对基本的信令流程进行简单的总体介绍。

我们首先看一下用户在不移动的情况下，从开机、进行业务到关机的整个业务流程。

图6-1 主叫业务流程(1) 用户UE开机，首先进行接入层的信令交互。

此时首先进行PLMN选择，选择某个运营商的网络，接着进行小区选择，驻留一个合适的小区，然后进行RRC连接建立，Iu接口的信令连接建立。

至此，通过这些接入层的信令流程，在UE和CN之间搭建起了一条信令通道，为非接入层的信令流程做好了准备。

目录WCDMA基本信令流程 (3)6.1 基本概念 (3)6.1.1 UE状态 (3)6.1.2 寻呼流程 (5)6.2 空闲模式下的UE (6)6.2.1 概述 (6)6.2.2 PLMN选择和重选 (7)6.2.2 小区选择和重选 (11)6.2.3 位置登记 (17)6.3 无线资源管理流程 (17)6.3.1 RRC连接建立流程 (17)6.3.2 信令建立流程 (18)6.3.3 RAB建立流程 (18)6.3.4 呼叫释放流程 (21)6.3.5 切换流程 (22)6.3.6 RNC迁移 (29)6.4 电路域移动性管理 (32)6.4.1 位置更新 (32)6.4.2 去活 (32)6.4.3 鉴权流程 (33)6.4.5 TMSI重分配 (34)6.4.6 联合位置更新 (35)6.5 分组域移动性管理流程 (35)6.5.1 MM功能概述 (35)6.5.2 移动性管理状态 (36)6.5.3 GMM的定时器功能 (37)6.5.4 SGSN和MSC/VLR之间的联系 (37)6.5.5 MM过程 (37)6.5.6 GPRS附着功能 (37)6.5.7 分离功能 (39)6.5.8 安全流程 (40)6.5.9 位置管理功能 (41)6.5.10 重定位 (43)6.5.11 用户管理功能 (48)6.5.12 服务请求 (48)6.5.13 系统间切换 (50)6.5.14 类标处理 (57)6.6 呼叫控制 (58)6.6.1 移动起始呼叫建立 (58)6.6.2 移动终止呼叫的建立 (58)6.6.3 RAB流程 (59)6.6.5 呼叫释放过程 (63)6.7 分组域会话管理流程 (64)6.7.1 SM基本概念 (64)6.7.2 PDP Context激活功能 (67)6.7.3 PDP Context修改功能 (68)6.7.4 PDP Context去激活功能 (70)6.7.5 保留过程和RAB重建 (71)6.7.6 Mobile IP支持 (72)WCDMA基本信令流程6.1 基本概念6.1.1 UE状态UE有两种基本的运行模式：空闲模式和连接模式。

RRC、RL、RB、RAB的概念）RRC连接是为了建⽴UE和UTRAN之间的信令连接（SRB1-SRB4），可以通过CCH 或者DCH，如果建⽴在DCH，上下⾏各占⽤1个码道（SF=16）〔在HS业务建⽴的时候，要占⽤两个码道；且PS的速率包括信令连接占的码道〕。

类似还有RNC 和NodeB之间的Iub连接，RNC和CN之间的IU连接，但是Iub连接是⼀直存在的，不需要在每次UE 和CN连接都去建⽴和释放，⽽Iu连接则必须每次去建⽴和释放（这⾥是指⾯向连接的信令和数据承载，⽆连接的除外）。

（2）RL是为了建⽴RNC和NodeB之间的DCH的连接，只要数据⾛DCH，必须配置这个链路。

RL是⼀个逻辑概念，其实就是⼀个格式集，数据在L2和L1之间传输（MAC-D->DCH/HS-DSCH/DSCH/USCH FP->DPCH/HS-DPSCH 传输信道和MAC-D FLOW（mac-dh->mac-hs）），在DCH时要增加/修改DCH FP/HS-DSCH FP，因此要配置，⽽在CCH时，L2->L1的链路已经建⽴完成，因此不需要配置RL，但RNC和NodeB 的连接是存在的，所以RL是格式集。

在RL之下还有⼀个叫Iub数据传输承载的东西，它和RL的主要区别在于Iub数据承载承载的是Iub接⼝的数据，⽽RL是Uu⼝的数据，RL 是位于Iub承载之上的。

（可以这样理解：Iub承载是AAL2承载，公共信道的FP是建⽴在AAL2上的，因此⼩区建⽴的时候会建⽴⼀些承载，如果要使⽤DCH信道，也要先建⽴DCH的AAL2承载。

）（3）RB是UE和UTRAN之间的连接格式集，就是UU⼝L1、L2的格式问题，即物理信道、传输信道、逻辑信道的配置问题。

如果没有业务，RB是不需要的，因此如果要在CN/URTRN和UE之间传信令，只要有RRC连接即可（实际上也有⽆线承载，即SRB），但只要有业务，就必须配置RB，同样，必须配置Iub承载（只要有DCH就必须去配置DCH FP的承载，同RL⼀样）。

信令流程2007-1-25 TD系统测试部方浩NAS信令建立流程NAS信令建立流程是在UE与UTRAN之间的RRC连接建立成功之后，UE通过RNCTransfer），消息中携带UE路上建立一条信令连接，在无线接口上传送初始的非接入层（NAS）消息。

UE在UL DCCH 上使用AM RLC方式由RB3向UTRAN发送此消息。

主要参数：Integrity check info：整体性校验信息，包含了XMAC-I和MAC-I计算所需的RRC信息序列号。

CN domain identity：CN域标识，标明是PS域或CS域。

Intra Domain NAS Node Selector：NAS域内节点选择，为被寻址的CN域在节点中选择路由。

NAS message：NAS消息，在UTRAN中透明传输。

Measured results on RACH：RACH测量结果。

（2）RNC接收到UE的初始直传消息，通过Iu接口向CN发送SCCP连接请求消息（CR），消息数据为RNC向CN发送的初始UE消息（Initial UE Message），该消息带有UE发送到CN的消息内容。

（3）如果CN准备接受连接请求，则向RNC回SCCP连接证实消息（CC），SCCP连接建立成功。

RNC接收到该消息，确认信令连接建立成功。

如果CN不能接受连接请求，则向RNC回SCCP连接拒绝消息（CJ），SCCP连接建立失败。

RNC接收到该消息，确认信令连接建立失败，则发起RRC释放过程。

（4）信令连接建立成功后，UE发送到CN的消息，通过上行直传消息（Uplink Direct Transfer）发送到RNC，RNC将其转换为直传消息(Direct Transfer)发送到CN；CN发送到UE的消息，通过直传消息（Direct Transfer）发送到RNC，RNC将其转换为下行直传消息（Downlink Direct Transfer）发送到UE。
