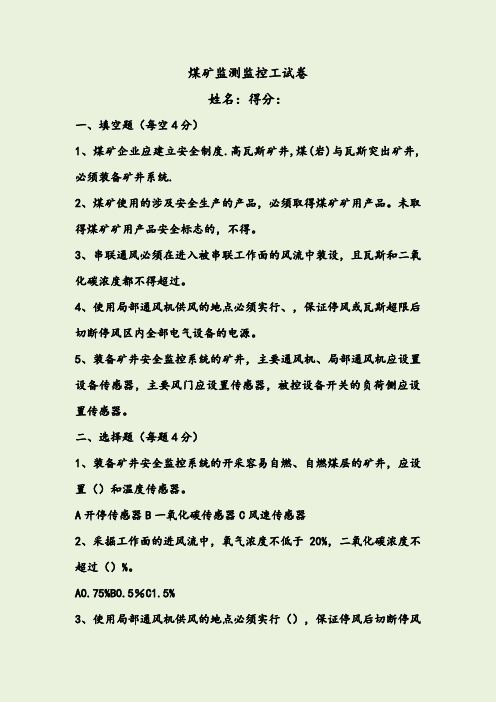

煤矿监测监控工试卷姓名：得分：一、填空题（每空4分）1、煤矿企业应建立安全制度.高瓦斯矿井,煤(岩)与瓦斯突出矿井,必须装备矿井系统.2、煤矿使用的涉及安全生产的产品，必须取得煤矿矿用产品。

未取得煤矿矿用产品安全标志的，不得。

3、串联通风必须在进入被串联工作面的风流中装设，且瓦斯和二氧化碳浓度都不得超过。

4、使用局部通风机供风的地点必须实行、，保证停风或瓦斯超限后切断停风区内全部电气设备的电源。

5、装备矿井安全监控系统的矿井，主要通风机、局部通风机应设置设备传感器，主要风门应设置传感器，被控设备开关的负荷侧应设置传感器。

二、选择题（每题4分）1、装备矿井安全监控系统的开采容易自燃、自燃煤层的矿井，应设置（）和温度传感器。

A开停传感器B一氧化碳传感器C风速传感器2、采掘工作面的进风流中，氧气浓度不低于20%，二氧化碳浓度不超过（）%。

A0.75%B0.5％C1.5%3、使用局部通风机供风的地点必须实行（），保证停风后切断停风区内全部非本质安全型电气设备的电源。

A瓦斯电闭锁B风电闭锁C故障闭锁4、采区回风巷、采掘工作面回风巷风流中瓦斯浓度超过（）%或二氧化碳浓度超过 1.5%时，必须停止工作，撤出人员，采取措施，进行处理。

A1%B0.75%C1.5%5、安全监测工必须携带便携式甲烷检测报警仪或便携式（）甲烷检测仪。

A甲烷便携仪B一氧化碳便携仪C光学三、判断题（每题4分）1、煤矿安全监控设备之间必须使用专用阻燃电缆或光缆连接，可以与调度电话电缆或动力电缆等共用。

（）2、防爆型煤矿安全监控设备之间的输入、输出信号可以为非本质安全型信号。

（）3、安全监控设备必须具有故障闭锁功能。

（）4、当安全监测监控系统主机或系统电缆发生故障时，系统必须保证甲烷断电仪和甲烷风电闭锁装置的全部功能。

（）5、安全监测系统支持故障闭锁，需要设置断线控制口。

（）四、间答题（40分）1、哪些人员下井时，必须携带携式甲烷检测仪？（15分）2、矿井安全监控系统的监测日报表必须经哪些人员审阅？（10分）3、瓦斯传感器出现没有声或光报警可能有那些原因造成的？（15分）试卷答案一、填空题（每空1分，共20分）1、煤矿企业应建立安全仪表计量检验制度.高瓦斯矿井,煤(岩)与瓦斯突出矿井,必须装备矿井安全监控系统.2、煤矿使用的涉及安全生产的产品，必须取得煤矿矿用产品安全标志。

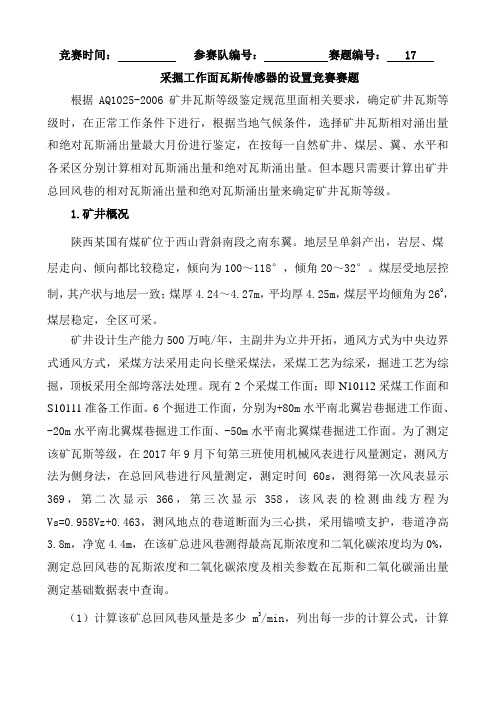

竞赛时间：参赛队编号：赛题编号： 17采掘工作面瓦斯传感器的设置竞赛赛题根据AQ1025-2006矿井瓦斯等级鉴定规范里面相关要求，确定矿井瓦斯等级时，在正常工作条件下进行，根据当地气候条件，选择矿井瓦斯相对涌出量和绝对瓦斯涌出量最大月份进行鉴定，在按每一自然矿井、煤层、翼、水平和各采区分别计算相对瓦斯涌出量和绝对瓦斯涌出量。

但本题只需要计算出矿井总回风巷的相对瓦斯涌出量和绝对瓦斯涌出量来确定矿井瓦斯等级。

1.矿井概况陕西某国有煤矿位于西山背斜南段之南东翼。

地层呈单斜产出，岩层、煤层走向、倾向都比较稳定，倾向为100～118°，倾角20～32°。

煤层受地层控制，其产状与地层一致；煤厚4.24～4.27m，平均厚4.25m，煤层平均倾角为260，煤层稳定，全区可采。

矿井设计生产能力500万吨/年，主副井为立井开拓，通风方式为中央边界式通风方式，采煤方法采用走向长壁采煤法，采煤工艺为综采，掘进工艺为综掘，顶板采用全部垮落法处理。

现有2个采煤工作面；即N10112采煤工作面和S10111准备工作面。

6个掘进工作面，分别为+80m水平南北翼岩巷掘进工作面、-20m水平南北翼煤巷掘进工作面、-50m水平南北翼煤巷掘进工作面。

为了测定该矿瓦斯等级，在2017年9月下旬第三班使用机械风表进行风量测定，测风方法为侧身法，在总回风巷进行风量测定，测定时间60s，测得第一次风表显示369，第二次显示366，第三次显示358，该风表的检测曲线方程为Vs=0.958Vz+0.463，测风地点的巷道断面为三心拱，采用锚喷支护，巷道净高3.8m，净宽4.4m，在该矿总进风巷测得最高瓦斯浓度和二氧化碳浓度均为0%，测定总回风巷的瓦斯浓度和二氧化碳浓度及相关参数在瓦斯和二氧化碳涌出量测定基础数据表中查询。

（1）计算该矿总回风巷风量是多少m3/min，列出每一步的计算公式，计算结果保留两位小数，并将计算结果填入瓦斯和二氧化碳涌出量测定基础数据表中。

资中县2011年煤矿瓦斯监测监控系统培训考试题（A卷）单位：姓名：分数：一、填空题(共20题，每空0.5分，共30分)1、煤矿瓦斯监测监控系统一般由主机﹑传输接口﹑分站﹑传感器﹑执行器（含断电器﹑声光报警器）﹑电源箱﹑电缆﹑接线盒﹑避雷器和其它必要设备组成。

2、系统必须具有甲烷浓度、风速、负压、一氧化碳浓度、温度等模拟量采集﹑显示及报警功能，监控系统中心站必须实时监控全部采掘工作面瓦斯浓度变化及被控设备的通、断电状态3、系统必须具有馈电状态、风机开停、风筒状态、风门开关、烟雾等开关量采集、显示及报警功能。

4、煤矿安全监控系统必须24 小时连续运行。

5、传感器及执行器至分站之间的传输距离应不小于 2 Km,中心站至分站之间最大的传输距离是25 Km，系统的容量 256 个分站，2048个模拟量输入、2048个开关量输入、4096个智能开关量输入及2048个控制量输出，6、KJ73N监控系统可通过串口或网口与计算机直接通讯，其波特率为2400，在本矿采用的传输方式为485和DPSK 传输方式7、安全监控设备布置图和接线图应标明传感器、声光报警器、断电器、分站、电源、中心站等设备的位置、接线、断电范围、传输电缆等，并根据实际布置及时修改。

8、在KJ73N中心站软件中我们以编号来记录每个点，写出以下各编号代表的具体含义？01 008000 代表：8号分站；02 008A06代表: 8号分站第6个模拟量；03 008D05代表: 8号分站第5个开关量；04 008C03代表: 8号分站第3个控制量。

9、KJ73N监控系统中瓦斯、风速、一氧化碳为模拟量，风机开停、风门开关为开关量，控制量是井下局部地区的报警、断电等信息通过井下分站控制口输出实现的。

10、在中心站的模拟量定义中我们通常需要对各类传感器进行量程的选择其中低沼选择的范围应为0-4 、负压0-5 、风速0-15 、高沼0-40 ，一氧化碳为0-100 ppm或0- 500 ppm。

安全监测培训试题一、填空题（每空1分，共20分）1、我国安全生产的方针是：安全第一、预防为主、综合治理。

2、“一通三防”是指：通风、防治瓦斯、防治粉尘、防灭火。

3、瓦斯治理的方针是：先抽后采、监测监控、以风定产。

5734A5A303—5A1%B0.75%C0.5%7、安全监测系统当主机与系统电缆发生故障时，系统必须保证（Ａ）装置的全部功能。

A、甲烷断电仪和甲烷风电闭锁B、甲烷风电闭锁C、甲烷断电仪D、瓦斯检测仪8、安全监测设备必须进行调试、校正，每（D）至少一次。

A、天B、周C、半月D、月9、矿井监控系统调出整幅实时数据画面的响应时间应小于（C）。

A、20秒B、10秒C、5秒D、2秒10、矿用防爆兼本质安全型防爆电气设备防爆标志是（D）。

A、Exd Ｂ、Exdi Ｃ、ExdibⅡＤ、ExdibⅠ11、安全监控分站应具有甲烷浓度、风速、风压、一氧化碳浓度、温度等（A）采集及显示功能。

A模拟量B开关量C累计量12、采掘回风巷道风流中的二氧化碳浓度超过（C）时，必须停止工作，撤出人员，采取措施，进行处理。

18A.多主B.无主C.主从三、多项选择题（每题2分，共20分）1、对矿井监控系统软件性能方面有哪些要求（ABCD）。

A实时性B死机率C中文功能D自检功能2、按通信距离划分，计算机网络可分为（ABD）。

A局域网B城域网C宽带网D广域网3、矿井监控系统应具有人机对话功能，是为便于（ABCD）。

A系统生成B参数修改C功能调用D控制命令调用4、安全监控设备的调校包括（A、B、C、D）、复电点等A、零点B、显示值C、报警点D、断电点5、煤矿安全监控系统网络结构是指（ACD）之间的相互连接关系。

A、分站与分站B、中心站与网络终端C、分站与传感器D、分站与中心站6、采区设计及采掘作业规程必须对安全监控设备的（ABCD）做出明确规定。

A7AA ABCD）13.4.5.8、当甲烷超限断电时，应切断被控区域内的全部电源。

瓦斯监测工真题及答案一1、填空题矿井通风系统是（）；（）；（）的总称。

正确答案：通风方法、通风方式、通风网络2、填空题监控主机一般采用（）机或（）机备份正确答案：双；多3、填空题采掘工作面的瓦斯浓度检查（江南博哥）次数中，低瓦斯矿井中每班至少（）次，高瓦斯矿井中每班至少（）次。

正确答案：2；34、单选压入式局部通风机及其开关附近（）以内风流中瓦斯浓度都不超过0．5％，方可人工开动局部通风机A、10mB、15mC.20mD.25m正确答案：A5、单选亚佛加得罗定律是指在（）相同的情况下，所有相等体积的气体均含有相同的摩尔数。

A、温度和浓度B、温度和压力C、压力D、温度正确答案：B6、单选串联通风必须在进入被串联工作面的风流中装设（），且瓦斯和二氧化碳浓度都不得超过0.5%。

A.便携仪B.甲烷断电仪C.风速传感器正确答案：B7、单选临时通风设施主要包括：临时风门、临时调量风门、临时风桥和临时挡风墙（俗称临时密闭），此类设施主要视其服务地点和服务的时间而定，一般为（）年左右。

A、1B、2C、3D、4正确答案：A8、单选抽出的瓦斯排入回风巷时，必须在排瓦斯管路出口设置栅栏，悬挂警戒牌。

栅栏设置位置是上风侧距管路出口5米，下风侧距管路出口（）米，两栅栏间禁止任何作业。

A.10B.20C.30正确答案：C9、单选MK系列钻机主要用于煤矿井下钻进地质勘探孔、（）、注水孔用度其它工程用孔，既适用于硬质合金钻进，又可使用冲击器进行冲击—回转钻进。

A.抽采瓦斯孔B.采面爆破孔C.煤巷爆破孔正确答案：A10、多选瓦斯抽采钻孔的封孔，对煤岩强度不高、封孔深度较长的钻孔可采用充填材料进行封孔，封孔深度满足（）。

A.岩石孔一般不少于2—5mB.岩石孔一般不少于5—8mC.煤孔一般不少于4—10mmD.煤孔一般不少于10—16m正确答案：A, C11、多选抽采泵房内应配备必要的检测仪表，如（）和温度计、综合参数测定仪等。

A.压力计B.负压计C.瓦斯浓度测定仪D.流量计正确答案：A, B, C, D12、填空题甲烷传感器按其工作原理可分为（）；（）两种。

监测监控人员培训考试试题考号_____________ ■生名______________ 位_______________ 数______________一、一、填空题（每空1分，共20分）I、监控系统值班员兼矿调度值班员时，在安全监控系统发出报警、断电、馈电异常信息时，必须立即向汇报，并按规定程序报上级部门。

2、使用矿井安全监测系统，当瓦斯浓度超过规定而切断电气设备的电源后，严禁自动复电，只有当瓦斯浓度降到规定的复电浓度以下时，方可。

3、采掘工作面回风巷风流中瓦斯浓度超过或二氧化碳浓度超过时，都必须停止工作，撤出人员，采取措施，进行处理。

4、使用局部通风机供风的地点必须实行、，保证停风或瓦斯超限后切断停风区内全部电气设备的电源。

5、安全监控系统主机以巡检方式采集井下各分站的监控数据，当瓦斯浓度超过预置的断电值后，由分站进行判断并发出控制指令，由或电源箱动作执行。

6装备矿井安全监控系统的矿井，主要通风机、局部通风机应设置传感器。

7、甲烷传感器的防爆类型是。

8、煤矿安全监控设备之间必须使用专用电缆或光缆连接，严禁与调度电话电缆或动力电缆等共用。

9、分站的A/D转换器的作用是将模拟信号转换为。

10、安全监控设备低浓度甲烷传感器示值允许最大误差要求：0.00%w x< 01.00%时最大允许误差：；1.00%<XC 2.00%时最大允许误差：；2.00%<XC 4.00%时最大允许误差：。

II、煤矿企业应建立安全仪表___________ 制度。

12、防爆型煤矿安全监控设备之间的输入、输出信号必须为信号。

13、装备矿井安全监控系统的矿井，主要风门应设置__________ 传感器。

14、中心站主机应不少于台，1台。

二、单选题（在备选答案中选出一个正确答案。

每题2分，共30分）1、矿用电气设备同一般电气设备相比具有如下特点：A 、电气防爆防护性能好、电网电压波动适应能力强、过载能力强、保护功 能强、可靠性高B 、使用专用变压器、专用开关、专用电缆C 、瓦斯电闭锁、风电闭锁D 、专用变压器、专用开关、专用电缆、风电闭锁 2 、电气设备的防护等级是指A ．绝缘等级B ．漏电保护、过流保护、接地保护 C.外壳防外物和防水能力 D. 电压等级3、矿用隔爆型防爆电气设备的防爆标志是。

煤矿监测监控工考试试题含答案一、判断题（共50题，共100分）1.煤矿安全监控设备的装备标准应以保障煤矿安全生产为原则。

正确错误2.甲烷传感器按其工作原理可分为催化燃烧式和热导式等。

正确错误3.瓦斯治理应坚持的“十二字”方针是：先抽后采、预测预报、以风定产。

正确错误4.通常所指的煤矿“三大规程”是《煤矿安全规程》、《作业规程》和《操作规程》。

正确错误5.矿井安全监控系统应具有声光报警功能。

正确错误6.监控系统在井下不受电磁干扰。

正确错误7.矿井安全监控系统的监测日报表必须报矿长和技术负责人审阅。

正确错误8.采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

正确错误9.井下安全监测工必须24h值班，每天检查煤矿安全监控系统及电缆的运行情况。

使用便携式甲烷检测报警仪与甲烷传感器进行对照，并将记录和检查结果报地面中心站值班员正确错误10.中心站主机和客户端计算机可以向其写入各种数据。

正确错误11.所谓本质安全电路，是指在规定的试验条件下，正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物的电路。

正确错误12.低浓度甲烷传感器经过4％以上高浓度甲烷冲击后，应及时进行校验或更换。

正确13.存放未用的安全监测监控电池组（箱）应每月检验一次放电时间。

正确错误14.监测装置在井下连续运行6～12个月，必须将井下部分全部运到井上进行全面检修。

正确错误15.安全监测工不必携带便携式甲烷检测报警仪或便携式光学甲烷检测仪。

正确错误16.监测监控系统可以不安装避雷器。

正确17.监测监控系统“专网”应与互联网进行物理隔离。

正确错误18.监测监控系统可以没有馈电状态监测功能。

正确错误19.安全监测系统支持故障闭锁，需要设置断线控制口。

正确错误20.掘进工作面风流中甲烷传感器距迎头必须小于5m。

正确错误21.甲烷传感器应垂直悬挂在巷道顶板（顶梁）下距顶板不大于300mm，距巷道侧壁不小于200mm处。

竞赛时间：参赛队编号：赛题编号： 20采掘工作面瓦斯传感器的设置竞赛赛题根据AQ1025-2006矿井瓦斯等级鉴定规范里面相关要求，确定矿井瓦斯等级时，在正常工作条件下进行，根据当地气候条件，选择矿井瓦斯相对涌出量和绝对瓦斯涌出量最大月份进行鉴定，在按每一自然矿井、煤层、翼、水平和各采区分别计算相对瓦斯涌出量和绝对瓦斯涌出量。

但本题只需要计算出矿井总回风巷的相对瓦斯涌出量和绝对瓦斯涌出量来确定矿井瓦斯等级。

1.矿井概况重庆某私有煤矿，现采煤层为外大连煤层，平均厚度均为2.4m，平均倾角均为45°；矿区位于温塘峡背斜北端东翼，矿区地层呈单斜构造产出，岩层产状变化与煤层总体产状基本一致，井田内未见大型断层和褶皱，仅局部有小断层，地质构造简单。

矿井设计生产能力为25万吨/年，开拓方式为立井开拓，中央边界式通风方式，平现开采水平为：+200m水平和+270m水平，最大开采深度为+200m，采煤方法采用走向长壁采煤法，采煤工艺为普采，掘进工艺为炮掘，顶板采用全部垮落法处理。

矿井属于生产矿井，现有2个采煤工作面，即N21101采煤工作面和S1101准备工作面，6个掘进工作面，既为+150m水平南北翼掘进工作面、+100m水平南北翼掘进工作面和+70m水平南北翼掘进工作面；为了测定概况瓦斯等级，在2017年7月上旬第一班使用机械风表，利用侧身法在总回风巷进行风量测定，测定时间60s，测得第一次风表显示216，第二次显示214，第三次显示210，该风表的检测曲线方程为Vs=1.095Vz+0.567，测风地点的巷道断面形状为三心拱，裸巷，该处断面高3.0m，断面宽为3.4m，在该矿总进风巷最高瓦斯浓度和二氧化碳浓度均为0%，测定总回风巷的瓦斯浓度和二氧化碳浓度及相关参数在瓦斯和二氧化碳涌出量测定基础数据表中查询。

（1）计算该矿总回风巷风量是多少m3/min，列出每一步的计算公式，计算结果保留两位小数，并将计算结果填入瓦斯和二氧化碳涌出量测定基础数据表中。

山西省第十二届职业院校技能大赛高职学生组技能竞赛规程一、赛项名称数字化矿山监测技术二、赛项组别高职学生组三、竞赛内容与规则本赛项竞赛分为七部分：（一）模拟矿井通风系统瓦斯管理1.完成时间：22 min2.领取光学瓦斯检定器，手指口述下井测定瓦斯前的准备工作。

3.在模拟的矿井通风系统(检查路线包含进风流、采掘工作面、回风流等)按照矿井瓦斯检测和管理要求，一边操作一边口述矿井通风系统中的瓦斯检测程序和管理要点（如果瓦斯浓度超限，至少分析出2个以上造成瓦斯超限的原因）。

（二）光学瓦斯检定器选定及故障判断1.完成时间：10 min2.对抽取的一组（每组6台）光学瓦斯检定器进行检查、判断，从中选出1台完好仪器，查出并记录其余5台仪器存在的9个故障（5台故障仪器中每台仪器有1-3个故障，故障不重复）。

（三）分站和传感器的故障处理1.完成时间：10 min2.模拟仿真系统软件从故障库中随机抽出5个分站和传感器故障，选手排除每个故障，提交排除结果后由模拟仿真软件自动评分。

（四）实测瓦斯浓度、二氧化碳浓度及数据校正1.完成时间：10 min2.实测给定混合气样中的瓦斯和二氧化碳的浓度，并记录。

3.观测现场环境条件(现场提供空盒气压计、温度计)，并记录。

4.对光学瓦斯检定器测定的读数进行真实值校正计算(要有计算过程，保留两位小数)，并填写检测报告表。

（五）自救器的佩戴1.完成时间：3 min2.口述自救器的作用和使用条件。

3.模拟发生火灾（瓦斯）事故时佩戴自救器。

（六）采掘工作面传感器、馈电断电器和分站的安装和调校1.完成时间：60min2.采掘工作面分站连接、设置和调试，甲烷传感器的安装、设置及调校，馈电断电器的安装及设置（七）采掘工作面瓦斯传感器的设置1.完成时间：60min2.对随机抽取的一组题目进行分析、判断及计算，确定矿井瓦斯等级类型，结合题目要求利用计算机软件（AutoCAD）进行采掘工作面甲烷传感器布局设计和说明。
