MODEM的AT指令及其应用_孙东方

AT指令控制上网

联通sim卡有些GPRS数据测试不了，因为GPRS运营商是移动通信。

At+cstt? 设置专网地址GPRS接入点名称，用户名称，密码

，移动有两个公网：cmwap 网页浏览，20元/月； cmnet 其他数据传输，按流计费(可以打电话询问，一定要有这个功能，才能使用TCP/UDP传输数据)。

At+cipstart: 建立TCP/UDP连接，设置IP地址，端口号

At+cipsend: 通过TCP/UDP传输数据

At+cipshut：断开TCP/UDP连接

At+cipclose: 关闭TCP/UDP连接

如果使用笔记本电脑模拟两端通信的话，要用两张移动的SIM卡。

方法一：使用笔记本电脑的串口与SIM模块508和测试版连接，一个用USB接口转串口线与另一个SIM模块508和测试版连接；设定其中一个为服务器（server）。另一个为客户端（client）。（使用两个超级终端通信）

方法二： 使用插入移动SIM卡的手机充当调制解调器建立服务器（server）。508模块设置为客户端（client）。（一台计算机，既作服务器，也作客户端）

方法三：使用可以上网的计算机作为服务器（server）,模块作为客户端。（两台计算机，一台作客户端，一台作服务器（使用server软件））。

命令：

at+csq

+CSQ: 12,0 信号强度弱（31最强）

at+creg? +CREG: 0,1 0：disable network registration unsolicited

result code ，

1：registered, home network

AT+CGATT?

+CGATT: 1 覆盖到GPRS网络，如果返回值是零，则可能是SIM卡内没有钱了或者是覆盖不到GPRS网络。

*99# 拨外置modem 时用。参照GPRS建立手册

Modem 指令集

ats0=1 自动应答

A 送出ANSWER TONE

A/ 重新执行上一个指令。次指令不加前置码

AT 每个指令之前置码

B

B0＝自动扫描速度，及CCITT低速

B1＝自动扫描速度，及BELL低速

D 拨号指令

DS 选择拨出 内存四组号码

E

E0＝不回应输入字节

E1＝回应输入字节

+++ 由资料模式跳回指令模式

H

H0＝MODEM 执行 ON HOOK（一般状态）

H1＝MODEM 执行 OFF HOOK

（举起电话动作）

I

I0＝显示产品号码

I1＝显示CHECKSUM

I2＝内部MEMORY测试

I3＝显示DEVICE ID

I4＝显示INTERNAL ID

L

L1＝小音量

L2＝中音量

L3＝大音量

M M0＝喇叭静音

M1＝喇叭发声至连线

M2＝喇叭持续发声

M3＝条件同M1，但拨号时为静音

Sr? 读出暂存器r之值（r=0~28）

Sr=n 设定暂存器r之值为n。（r=0~28,n=0~255）

P 脉冲拨号

T 音频拨号

Q

Q0＝执行指令。回应信息

Q1＝执行指令。不回应信息

V

V0＝以数字形式。回应信息

V1＝以文字形式。回应信息

X

X0＝和SMART MODEM 300 相容。连线仅出现CONNECT

X1＝连线后会出现连线速率。

X2＝连线后会出现连线速率。并监测DIAL TONE。

X3＝连线后会出现连线速率。并监测BUSY TONE。

X4＝连线后会出现连线速率。并监测DIAL TONE和BUSY TONE。

Y

Y0＝断线前。不送出BREAK信号

Y1＝断线前。送出4秒BREAK信号

Z

Z0＝RESET 并重新使用第零组参数表。

Z1＝RESET 并重新使用第壹组参数表。

MODEM 延伸指令：

指令功能

&C &C0＝将DCD信号。一直认定为HIGH

&C1＝依据远端送来CARRY信号。实际回应

&D

at指令手册

AT指令手册是一个用于指导如何使用AT命令的指南。AT命令是一种用于控制和配置调制解调器的命令，通常以"AT"开头。以下是AT指令手册中的一些常见命令：

1. AT+CGATT?：检查是否已附着到GPRS服务。

2. AT+CSQ：查询当前信号质量。

3. AT+CREG?：查询当前注册状态。

4. AT+NWPS?：获取设备信息。

5. AT+CMEE=1：设置短消息错误报告模式。

6. AT+CMGF=1：设置短消息格式为TEXT模式。

7. AT+CMGS=短信长度：[短信内容]：发送短消息。

8. AT+CSMP=短信长度,PDU模式,编码方式：[短信内容]：设置短消息参数。

9. AT+CSCA?：查询服务中心地址。

10. AT+CSCB?：查询服务中心广播信息。

以上是一些常见的AT指令，但并不是全部。每个设备可能会有自己的特定命令，因此在使用时应该参考设备的用户手册或制造商提供的文档。

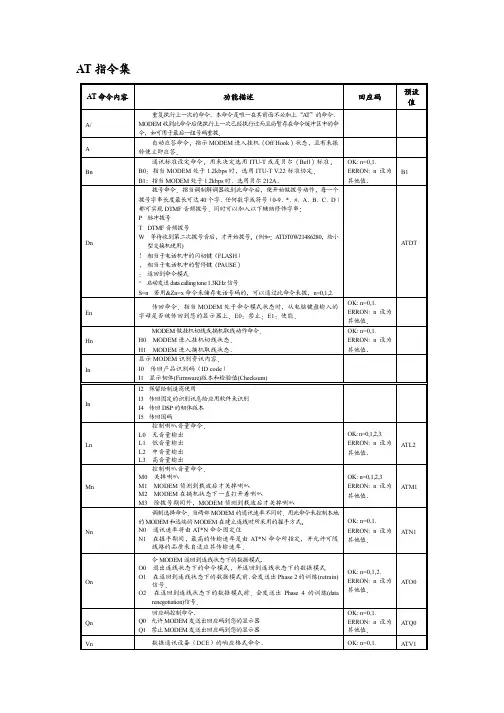

AT指令集

AT命令内容 功能描述 回应码 预设

值

A/ 重复执行上一次的命令本命令是唯一在其前面不必加上AT的命令

MODEM收到此命令后便执行上一次已经执行过而且尚暂存在命令缓冲区中的命

令如可用于最后一组号码重拨

A 自动应答命令指示MODEM进入挂机Off Hook状态且有来振

铃便立即应答

Bn 通讯标准设定命令用来决定选用ITU-T或是贝尔Bell标准

B0指当MODEM处于1.2kbps时选用ITU-T V.22标准协定

B1指当MODEM处于1.2kbps时选用贝尔212A OK: n=0,1.

ERRON: n设为

其他值 B1

Dn 拨号命令指当调制解调器收到此命令后便开始做拨号动作每一个

拨号字串长度最长可达40个字任何数字或符号0-9*#ABCD

都可实现DTMF音频拨号同时可以加入以下辅助修饰字串

P 脉冲拨号

T DTMF音频拨号

W 等待收到第二次拨号音后才开始拨号(例如ATDT0W21486280给小

型交换机使用)

相当于电话机中的闪切键FLASH

相当于电话机中的暂停键PAUSE

返回到命令模式

^ 启动发送data calling tone 1.3KHz信号

S=n 若用&Zn=x命令来储存电话号码的可以通过此命令来拨n=0,1,2. ATDT

En 传回命令指当MODEM处于命令模式状态时从电脑键盘输入的

字母是否被传回到您的显示器上E0禁止E1使能 OK: n=0,1.

ERRON: n设为

其他值

Hn MODEM做挂机切线或摘机取线动作命令

H0 MODEM进入挂机切线状态

H1 MODEM进入摘机取线状态 OK: n=0,1.

ERRON: n设为

其他值

In 显示MODEM识别资讯内容

I0 传回产品识别码ID code

I1 显示韧体(Firmware)版本和检验值(Checksum)

In I2 保留给制造商使用

I3 传回固定的识别讯息给应用软件来识别
