最新超声骨刀机产品知识资料

手柄部分 ★1、 手柄震动振幅： 40 至 200 微米 ★2、 工作频率： 25 至 35KHz ★3、 内置 6 片压电陶瓷发生器; 陶瓷片直径:13.3mm ★4、 外置冲水水管
5、 手柄可高温高压消毒
标准配置
1、 主机：带蠕动泵的主机 1 台
2、 附件：
1、带连接线的压电手柄
1个
2、工作头放置盒
周、洁治等各种口腔需要
5 外置水管
有效防止结晶阻塞，降低维修成本
6 手柄可高温高压消毒
防水渗处理，真正耐高温高压

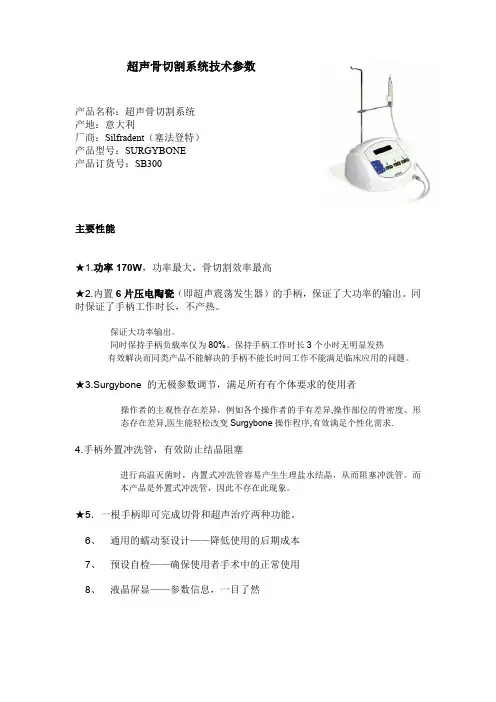

意大利 Silfradent（塞法登特）超声骨切割系统
主要技术优势说明
1、 通过了欧盟的标准，及中国的三类注册，这些都说明塞法登特的超声共振骨 切割系统是一款真正能应用于侵入级手术的手术室的设备， 譬如： 1、 确保工作手柄在不损失工作效率的前提下长时间工作(3 小时工作保持恒 温 30 度)。 2、 设置防爆的气动脚踏，符合欧盟标准对进入手术室的设备有关防爆的要 求。
预设开机自检功能也是塞法登特所独有的，确保手术的使用，体现了生 产商的专业理念。
意大利 Silfradent（塞法登特） 超声骨刀 技术特点
★全球骨切割功率最大，效率最高的超声骨刀
功率：170W
使其不仅在种植外科中应用，同时在口腔颌面外科、整形外 科，耳鼻喉外科，神经外科,脊柱外科等要求更高的手术中也能 应对。
4.手柄外置冲洗管，有效防止结晶阻塞
进行高温灭菌时，内置式冲洗管容易产生生理盐水结晶，从而阻塞冲洗管。而 本产品是外置式冲洗管，因此不存在此现象。
★5．一根手柄即可完成切骨和超声治疗两种功能。 6、 通用的蠕动泵设计——降低使用的后期成本 7、 预设自检——确保使用者手术中的正常使用 8、 液晶屏显——参数信息，一目了然

超声骨科手术仪(超声骨刀)临床应用超声骨科手术仪(超声骨刀)临床应用1.引言超声骨科手术仪（也称为超声骨刀）是一种创新的医疗设备，通过利用超声波技术实施骨科手术。

本文档旨在详细介绍超声骨科手术仪的临床应用，包括手术操作步骤、使用注意事项和相关研究成果。

2.超声骨科手术仪的原理超声骨科手术仪利用超声波能量对骨组织进行切割和穿刺。

其工作原理基于超声波产生的高频振动，使刀具迅速震动并在骨组织中形成切割效应。

超声骨科手术仪具有精确控制、较少侵入性和更快愈合等优势。

3.超声骨科手术仪的临床应用3.1 骨切割和骨修复超声骨科手术仪可用于切割和修复骨组织，如联合骨折的复位、骨切除术、骨切割延长术等。

其高频振动能够精确切割骨头，从而减少手术过程中对周围组织的损伤。

3.2 骨折固定超声骨科手术仪可应用于骨折的固定。

通过切割骨组织并在断骨附近形成空隙，超声骨科手术仪能够将骨折部位固定起来，促进骨头的正常愈合。

3.3 软骨修复超声骨科手术仪在软骨修复方面也具有应用潜力。

其高频振动可以帮助移除受损软骨并刺激软骨细胞的再生，从而促进软骨的修复和再生。

4.使用注意事项在使用超声骨科手术仪时，医务人员需要注意以下事项：4.1 严格遵守设备操作手册中的使用步骤和安全指引。

4.2 在手术过程中，确保设备保持干燥，避免接触液体和湿度过高的环境。

4.3 定期检查设备的工作状态和性能，如有异常应及时维修或更换设备。

4.4 进行手术前，对患者进行全面评估，并根据所需手术给予合适的麻醉和止痛药物。

5.相关研究成果5.1 临床试验结果近年来，已经进行了多项关于超声骨科手术仪临床应用的试验研究。

这些研究表明超声骨科手术仪在骨科手术中能够提供更好的手术精确性和更快的恢复速度。

5.2 临床应用案例已有多个临床案例报道了超声骨科手术仪的成功应用，例如骨切割术后患者康复快速、固定骨折部位后患者病情好转等。

6.附件本文档涉及以下附件：- 超声骨科手术仪操作手册- 超声骨科手术仪维修和保养指南7.法律名词及注释- 超声骨科手术仪：一种通过超声波技术实施骨科手术的医疗设备。

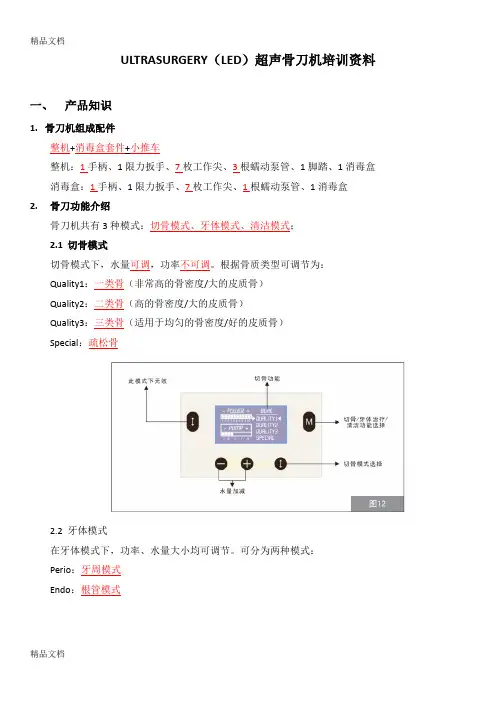

ULTRASURGERY（LED）超声骨刀机培训资料一、产品知识1.骨刀机组成配件整机+消毒盒套件+小推车整机：1手柄、1限力扳手、7枚工作尖、3根蠕动泵管、1脚踏、1消毒盒消毒盒：1手柄、1限力扳手、7枚工作尖、1根蠕动泵管、1消毒盒2.骨刀功能介绍骨刀机共有3种模式：切骨模式、牙体模式、清洁模式；2.1切骨模式切骨模式下，水量可调，功率不可调。

根据骨质类型可调节为：Quality1：一类骨（非常高的骨密度/大的皮质骨）Quality2：二类骨（高的骨密度/大的皮质骨）Quality3：三类骨（适用于均匀的骨密度/好的皮质骨）Special：疏松骨2.2牙体模式在牙体模式下，功率、水量大小均可调节。

可分为两种模式：Perio：牙周模式Endo：根管模式2.3清洁模式清洁功能下，踩住脚踏开关3秒确认后，主机即可自动完成25秒的管路清洗。

每次做完手术需要使用清水清洗水路（包括泵管、手柄）。

3.骨刀参数对比工作尖数量1456/611保修期5211124.骨刀机特点4.1微创：微米级切割工作尖振幅在20到200微米之间，肉眼无法观察振动变化。

水平方向振幅：20-200μm垂直方向：20-60μm4.2手术精确工作尖精度振动幅度微米计算，振动小，手术切口可控，最小手术切口3.5mm长，0.5mm宽。

4.3安全：选择性切割超声频率只对骨组织的有效的切割，对软组织（神经、血管和黏膜等）损伤风险最小化，对软组织的损伤源于工作尖锋利与压力导致，在使用超声骨刀时要明确这点。

4.4无血的手术位点超声骨刀机具有空化效应，改特性是毛细血管收缩，减少出血量，提供一个清晰、干净手术视野。

4.5肿胀小、消除块，术后反应好传统骨锯、骨凿的敲击，易使患者产生恐惧心理，术后肿胀严重，使用骨刀避免这种现象。

5.骨刀报警信息及处理5.1报警故障信息Warn01：出现在开机时，是两个电路连接问题或某一个电路板问题；如果踩脚踏时出现，是手柄坏导致；报警2：手柄连接问题，确保接好；报警3：散热扇接线问题；报警4：蠕动泵接线问题，或测速板损坏；报警5：主板电源问题；报警6：工作尖没拧紧或与手柄匹配差；报警7：电源网压异常；5.2报警处理口诀报警1在开机，电路连接出问题；踩脚踏报警1，换个手柄妥妥滴；报警3散热扇、4看水泵转不转；报警5是主板；6就换拧工作尖；。

-
-
CA 00
Crestal Approach Technique
残存骨是7毫米的话，用短1毫米的钻 孔机钻孔后，用CA00 刀头去掉骨， 可是不给上颚孔膜上损伤 （上颚孔膜能容许超声骨刀 刀头至1 ~2毫米）
Crestal Approach Technique
Bone 刀头和Gel type的bone连接后把 Bone注入。 这时Gel type比Hard type更安全。
超声骨刀的原理
超声骨刀的震动运动是快和短的，这种情况下Hard Tissue对震动抵抗 ，被刀容易破坏了。像下面的图片，坚硬的石头的弹性力不多，所以它 被更坚硬的东西终于破坏了
超声骨刀的原理
像下面的图片，固定的范围里，多么打挂着晒衣绳上的杯子也不能 破坏。如果把这样的原理适用在手术的过程的话，就只能把骨去掉，同 时能保护上颚孔膜。
超声骨刀electric surgery unit是与以前的旋转式Bur或者Saw手 术器相比，能2~3毫米以内的细致的切开。 所以种植牙移植的时候，患处周围的骨组织、软骨、血管、神经 等的损伤更少，于是它让手术的成功率提高。其中尤其下颌骨的B lack Bone的采取和上颚孔脱离的时候非常有用。还有这个装备是 多亏很多样子的刀头，拔牙和‘Ridge split’等的时候很有用。
产品名称: Sonic Surgeon 300 生产者 : DIT (韩国)
产品名称: 超声骨刀 MasterSurgery 生产者 : EMS （瑞士）
产品名称: 超声骨刀tome 生产者 : SATELEC (法国)
产品的特点
通过手机的最小化，用得更便利。 还有使用时间多也用户不感到疲劳。
1
2
4
Foot Lock功能和音量调节功能解决 以前的机械式脚凳的不便。
