LD-5T单梁起重机操作规程

目录一、简单介绍 (1)二、附注 (2)三、安装 (4)四、使用维护 (5)五、易损件 (6)六、外形总图 (7)附：易损件图电气设备安装（地面）LD10.40.00D.1 电气设备安装（操纵室）LD20.40.00D.1一、简单介绍：LD型电动单梁起重机（以下简称起重机）是按标准JB/T1306-2008设计制造的。

与CD1、MD1、HD等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。

其适用起重量为1～20t，跨度为7.5～30m，工作环境温度在-30～+40℃范围内,用遥控的方式操纵。

本厂产品为一般用途起重机，多用于冶金、机械制造、装配、仓库等场所。

其结构特点如下：1.金属结构部分：主梁采用钢板压延成形的U型槽钢，再与工字钢组焊成箱形实腹梁，横梁也是采用钢板压延成U型槽钢，再组焊成箱形横梁，为存运输方便，主横梁之间采用螺栓(45＃钢制)连接而成一体。

2.电动葫芦：电动葫芦可起升重物，并沿主梁纵向移动。

其结构特点详见有关电动葫芦说明书。

3.运行机构：本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成。

传动是采用“一开一闭”式齿轮传动，其闭式齿轮部分是借用5t 锥形葫芦运行小车部分的减速器。

4.电气设备：本产品为操作人员安全起见，控制部分采用安全电压36伏，所用运行电动机有单速锥形鼠笼电动机（用于运行速度30和45m/min）和锥形绕线电动机（用于运行速度75m/min）二种形式，随操纵形式的不同，设有两种电气控制，电动葫芦及整个起重机均设有安全装置，如起升限位开关、终点限位开关等。

5.本产品规格表示如下：遥控操纵：例：起重量3t,跨度10.5m,运行速度30m/min。

表示方法；LD-A3-10.5-30。

二、附注：1. 电动葫芦的安装、使用、维护等请详见有关电动葫芦的说明书。

2. 用户在签订合同中应阐明以下几点：〔1〕起重量________________________吨。

〔2〕跨度__________________________米。

单梁桥式起重机安全操作规程范本第一章总则为了确保单梁桥式起重机的安全操作，保护人员和设备的安全，减少事故发生的风险，制定本操作规程。

第二章设备安全检查1. 在操作起重机之前，操作人员必须进行设备安全检查，包括但不限于以下内容：a. 检查起重机的外观是否完好，吊钩、钢丝绳、抱杆等部件是否有损坏、断裂等情况；b. 检查安全保护装置是否正常工作，如限位器、重载保护器、高度限位器等；c. 检查起重机运行轨迹是否畅通，吊钩是否能自由移动，无任何阻碍物；d. 检查电气系统是否正常，如线路和电缆是否有松动、漏电等情况；e. 检查控制按钮是否灵活、可靠，指示灯是否正常。

2. 如果发现设备存在任何问题或故障，必须立即报告维修部门，禁止擅自操作起重机。

第三章操作安全规范1. 操作人员必须严格按照操作规程的要求进行操作，不得超负荷使用起重机，禁止超过起重机额定载重量或超过额定幅度运行。

2. 在操作起重机时，操作人员必须站在安全位置上，远离起重机的移动范围，并保持与其他工人的安全距离。

3. 操作人员必须熟悉起重机的控制系统及操作方法，按照正确的顺序操作起重机开关，禁止乱按按钮或随意改变操作顺序。

4. 在起重机吊钩下方严禁通行人员，禁止人员站在或跨越起重机梁、护栏上。

5. 操作人员必须时刻保持专注，严禁在操作起重机时进行其他无关工作或与其他人员交谈。

第四章安全用具和设备1. 在操作起重机前，操作人员必须佩戴适当的安全帽、安全鞋，并系好安全带。

2. 在进行高空作业或吊装危险品时，操作人员必须佩戴防护眼镜、防护手套等个人防护用具。

3. 操作人员禁止穿着过长的衣物或固定不当的项链等物品，以免被卷入起重机的运动部件中。

4. 使用钢丝绳时，必须确保钢丝绳无损坏、断裂等情况，并正确固定连接。

第五章紧急情况处理1. 在发生紧急情况或起重机出现异常情况时，操作人员必须立即停止操作，将起重机安全停靠在指定位置。

2. 在火灾、地震等紧急情况下，操作人员必须迅速撤离现场，并按照应急预案执行。

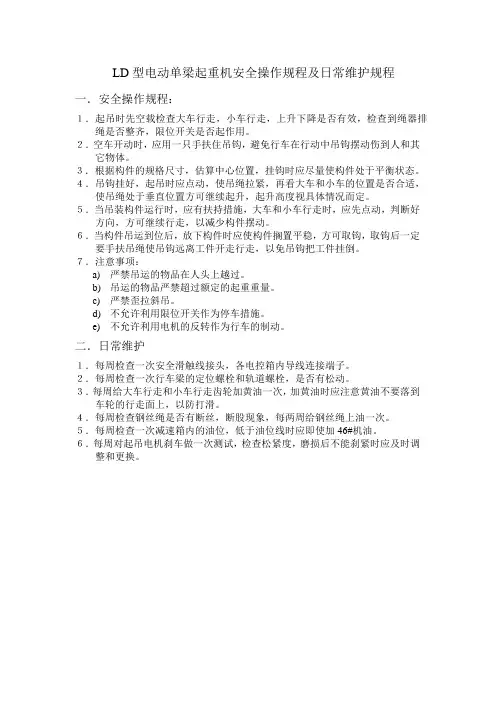

LD型电动单梁起重机安全操作规程及日常维护规程一．安全操作规程：
１．起吊时先空载检查大车行走，小车行走，上升下降是否有效，检查到绳器排绳是否整齐，限位开关是否起作用。

２．空车开动时，应用一只手扶住吊钩，避免行车在行动中吊钩摆动伤到人和其它物体。

３．根据构件的规格尺寸，估算中心位置，挂钩时应尽量使构件处于平衡状态。

４．吊钩挂好，起吊时应点动，使吊绳拉紧，再看大车和小车的位置是否合适，使吊绳处于垂直位置方可继续起升，起升高度视具体情况而定。

５．当吊装构件运行时，应有扶持措施，大车和小车行走时，应先点动，判断好方向，方可继续行走，以减少构件摆动。

６．当构件吊运到位后，放下构件时应使构件搁置平稳，方可取钩，取钩后一定要手扶吊绳使吊钩远离工件开走行走，以免吊钩把工件挂倒。

７．注意事项：
a)严禁吊运的物品在人头上越过。

b)吊运的物品严禁超过额定的起重重量。

c)严禁歪拉斜吊。

d)不允许利用限位开关作为停车措施。

e)不允许利用电机的反转作为行车的制动。

二．日常维护
１．每周检查一次安全滑触线接头，各电控箱内导线连接端子。

２．每周检查一次行车梁的定位螺栓和轨道螺栓，是否有松动。

３．每周给大车行走和小车行走齿轮加黄油一次，加黄油时应注意黄油不要落到车轮的行走面上，以防打滑。

４．每周检查钢丝绳是否有断丝，断股现象，每两周给钢丝绳上油一次。

５．每周检查一次减速箱内的油位，低于油位线时应即使加46#机油。

６．每周对起吊电机刹车做一次测试，检查松紧度，磨损后不能刹紧时应及时调整和更换。

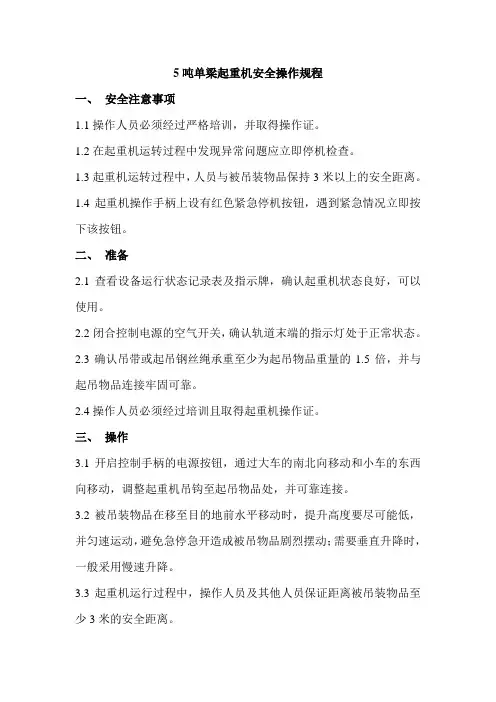

5吨单梁起重机安全操作规程
一、安全注意事项
1.1操作人员必须经过严格培训，并取得操作证。

1.2在起重机运转过程中发现异常问题应立即停机检查。

1.3起重机运转过程中，人员与被吊装物品保持3米以上的安全距离。

1.4起重机操作手柄上设有红色紧急停机按钮，遇到紧急情况立即按下该按钮。

二、准备
2.1查看设备运行状态记录表及指示牌，确认起重机状态良好，可以使用。

2.2闭合控制电源的空气开关，确认轨道末端的指示灯处于正常状态。

2.3确认吊带或起吊钢丝绳承重至少为起吊物品重量的1.5倍，并与起吊物品连接牢固可靠。

2.4操作人员必须经过培训且取得起重机操作证。

三、操作
3.1开启控制手柄的电源按钮，通过大车的南北向移动和小车的东西向移动，调整起重机吊钩至起吊物品处，并可靠连接。

3.2被吊装物品在移至目的地前水平移动时，提升高度要尽可能低，并匀速运动，避免急停急开造成被吊物品剧烈摆动；需要垂直升降时，一般采用慢速升降。

3.3起重机运行过程中，操作人员及其他人员保证距离被吊装物品至少3米的安全距离。

3.4起重机运行期间一旦出现报警音，立即停止操作并排查报警原因。

3.5使用完毕后，将吊钩升至顶部，并将东西向移动的小车移动至试验室靠墙处。

依次关闭操作手柄电源按钮、控制电源的空气开关。

3.6填写设备使用记录。

四、保养与维护
4.1每季度定期进行检查钢丝绳是否有折弯及断线，安全划触线及限位开关是否有效。

4.2按使用说明书要求，定期对需要润滑的位置更换润滑剂。

并填写维护保养记录。
