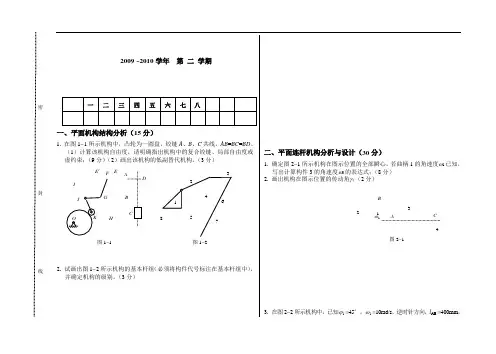

2009 ~2010学年 第 二 学期一 二 三 四 五 六 七 八一、平面机构结构分析（15分）1. 在图1-1所示机构中，凸轮为一圆盘，铰链A 、B 、C共线，AB =BC =BD 。
（1）计算该机构自由度，请明确指出机构中的复合铰链、局部自由度或虚约束；（9分）（2）画出该机构的低副替代机构。
（3分）2. 试画出图1-2所示机构的基本杆组（必须将构件代号标注在基本杆组中），并确定机构的级别。
（3分）二、平面连杆机构分析与设计（30分）1. 确定图2-1所示机构在图示位置的全部瞬心。
若曲柄1的角速度ω1已知，写出计算构件3的角速度ω3的表达式；（8分）2. 画出机构在图示位置的传动角γ；（2分）3. 在图2-2所示机构中，已知1ϕ=45°，1ω=10rad/s ，逆时针方向，l AB =400mm ，封线密15 2 467 38 图1-24C B132ω1A图2-1B DC A J F E ' IG K O H 图1-1 Eγ=60°，试用相对运动图解法求构件2的角速度2ω、构件3的速度v 3和加速度a 3（要求列出矢量方程，画出速度多边形和加速度多边形）；（10分）4．给定摇杆长度及两极限位置如图2-3所示，图中，μl =0.002m/mm ，要求机构的行程速比系数K =1.5，机架长度l AD =45mm ，试设计曲柄摇杆机构（直接在图2-3上作图，保留作图线，求出l AB 和l BC 的值）。
（10分）三、凸轮机构分析（10分）1. 试在图3中画出凸轮的理论轮廓曲线、基圆、从动件的最大行程h 、凸轮逆时针转至轮廓线上点A （点A 位于凸轮轮廓线的直线段上）与滚子接触时，从动件位移s 和机构压力角α；（6分）2. 凸轮的推程角Φ =?、回程角Φ'=?（4分）四、齿轮机构参数计算（10分）在图4所示齿轮机构中，己知各直齿圆柱齿轮模数均为2mm ，各轮的齿数分别为：z 1=15，z 2＝32，z 2'=20，z 3＝30。

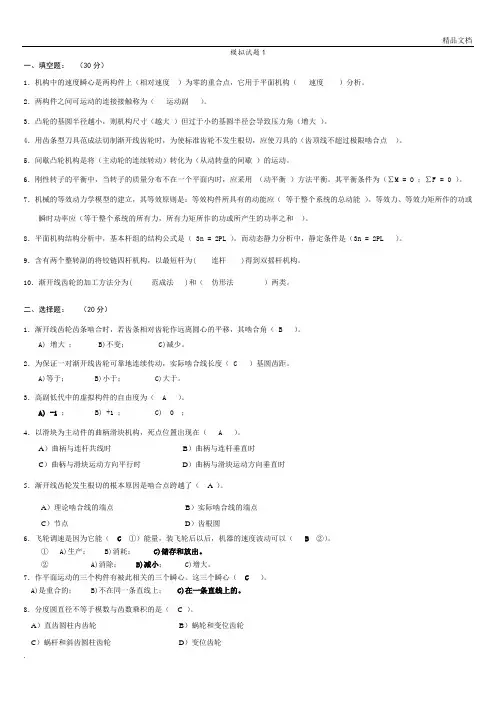

模拟试题1一、填空题：（30分）1．机构中的速度瞬心是两构件上（相对速度）为零的重合点，它用于平面机构（速度）分析。
2．两构件之间可运动的连接接触称为（运动副）。
3．凸轮的基圆半径越小，则机构尺寸（越大）但过于小的基圆半径会导致压力角（增大）。
4．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点）。
5．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇）的运动。
6．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用（动平衡）方法平衡。
其平衡条件为（∑M = O ；∑F = 0 ）。
7．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（等于整个系统的总动能）。
等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和）。
8．平面机构结构分析中，基本杆组的结构公式是（ 3n = 2PL ）。
而动态静力分析中，静定条件是（3n = 2PL ）。
9．含有两个整转副的将铰链四杆机构，以最短杆为( 连杆 )得到双摇杆机构。
10．渐开线齿轮的加工方法分为( 范成法 )和（仿形法）两类。
二、选择题：（20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（ B ）。
A) 增大； B)不变； C)减少。
2．为保证一对渐开线齿轮可靠地连续传动，实际啮合线长度（ C ）基圆齿距。
A)等于； B)小于；C)大于。
3．高副低代中的虚拟构件的自由度为（ A ）。
A) -1； B) +1 ； C) 0 ；4．以滑块为主动件的曲柄滑块机构，死点位置出现在（ A ）。
A）曲柄与连杆共线时B）曲柄与连杆垂直时C）曲柄与滑块运动方向平行时D）曲柄与滑块运动方向垂直时5．渐开线齿轮发生根切的根本原因是啮合点跨越了（ A ）。
A）理论啮合线的端点B）实际啮合线的端点C）节点D）齿根圆6．飞轮调速是因为它能（C①）能量，装飞轮后以后，机器的速度波动可以（B②）。
第4章平面机构的力分析4.1 复习笔记一、机构力分析的任务、目的和方法1．作用在机械上的力根据力对机械运动影响的不同，可分为两大类。
（1）驱动力①定义驱动机械运动的力称为驱动力。
②特点驱动力与其作用点的速度方向相同或成锐角，其所作的功为正功，称为驱动功或输入功。
（2）阻抗力①定义阻止机械运动的力称为阻抗力。
②特点阻抗力与其作用点的速度方向相反或成钝角，其所作的功为负功，称为阻抗功。
③分类a．有效阻抗力机械在生产过程中为了改变工作物的外形、位置或状态而受到的阻力，即工作阻力。
克服这类阻力所完成的功称为有效功或输出功。
b．有害阻抗力机械在运转过程中所受到的非生产阻力。
克服这类阻力所作的功称为损失功。
2．机构力分析的任务和目的（1）确定运动副中的反力运动副反力是指运动副两元素接触处彼此作用的正压力和摩擦力的合力。
（2）确定机械上的平衡力或平衡力偶平衡力是指机械在已知外力的作用下，为了使该机构能按给定的运动规律运动，必须加于机械上的未知外力。
3．机构力分析的方法对于不同的研究对象，适用的方法不同。
（1）低速机械惯性力可以忽略不计，只需要对机械作静力分析。
（2）高速及重型机械①惯性力不可以忽略，需对机械作动态静力分析。
②设计新机械时，由于各构件尺寸、材料、质量及转动惯量未知，因此其动态静力分析方法如下：a．对机构作静力分析及静强度计算，初步确定各构件尺寸；b．对机构进行动态静力分析及强度计算，并据此对各构件尺寸作必要修正；c．重复上述分析及计算过程，直到获得可以接受的设计为止。
二、构件惯性力的确定构件惯性力的确定有一般力学法和质量代换法。
1．一般力学方法如图4-1-1（a）所示为曲柄滑块机构，借此说明不同运动形式构件所产生的惯性力。
（1）作平面复合运动的构件惯性力系有两种简化方式。
①简化为一个加在质心S i上的惯性力F I2和一个惯性力偶矩M I2，即F I2＝－m2a S2，M I2＝－J S2α2②简化为一个大小等于F I2，而作用线偏离质心S2一定距离l h2的总惯性力F I2′，而l h2＝M I2/F I2F′I2对质心S2之矩的方向应与α2的方向相反。
机械原理习题册
以下是一些机械原理的习题：
1. 一根杆可以倚在一个固定的墙上。
如果杆的长度为2m，重量为200N，并且与地面的夹角为30°，求杆在墙上的反作用力和地面的支撑力。
2. 一个物体以10m/s的速度从2m高的地方自由落下，求物体落地时的速度和落地时所具有的动能。
3. 一个箱子静止地放在水平地面上，箱子的质量为40kg。
如果施加了30N的水平力，求箱子所受的摩擦力和加速度。
4. 一个弹簧常数为500N/m的弹簧被压缩了10cm，求所施加的力和压缩弹簧的弹力。
5. 一辆汽车行驶在一个半径为100m的水平转弯道上，汽车的质量为1000kg。
求汽车行驶的速度和所需的向心力。
6. 一个20kg的物体被绳子吊在空中，求绳子所承受的张力和物体的重力。
7. 一个斜面上放置一个10kg的物体，斜面的倾角为30°。
求物体下滑的加速度。
8. 一个物体以4m/s的速度水平投掷，落地时与水平面的夹角为30°。
求物体的水平速度和垂直速度。
9. 一个滑块以3m/s的速度沿水平桌面滑动，最终停下来。
求滑块所受的摩擦力和滑动的距离。
10. 一个重量为50N的物体被施加了一个50N的向上的力，求物体的加速度。

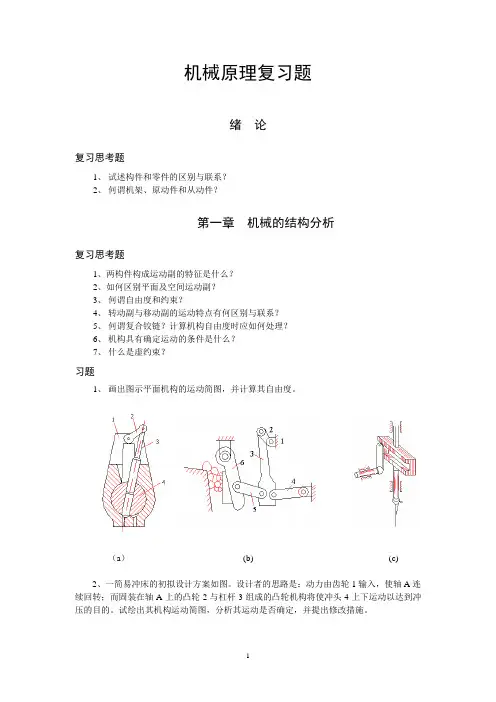

机械原理复习题绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。
（a）(b) (c)2、一简易冲床的初拟设计方案如图。
设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。
(a) (b) (c)(d) (e) (f)第二章 平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、试求出下列机构中的所有速度瞬心。
(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s-1，R=50mm，l A0=20mm，试求当φ=0°、45°及90°时，构件2的速度v。
题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。
各相切轮之间作纯滚动。
试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。
4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。
机械原理第二版课后答案第一章结构分析作业1.2 解：F = 3n－2PL－PH = 3×3－2×4－1= 0该机构不能运动，修改方案如下图：1.2 解：（a）F = 3n－2PL－PH = 3×4－2×5－1= 1 A点为复合铰链。
（b）F = 3n－2PL－PH = 3×5－2×6－2= 1B、E两点为局部自由度, F、C两点各有一处为虚约束。
（c）F = 3n－2PL－PH = 3×5－2×7－0= 1 FIJKLM为虚约束。
1.3 解：F = 3n－2PL－PH = 3×7－2×10－0= 11）以构件2为原动件，则结构由8－7、6－5、4－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图a)。
2）以构件4为原动件，则结构由8－7、6－5、2－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图b)。
3）以构件8为原动件，则结构由2－3－4－5一个Ⅲ级杆组和6－7一个Ⅱ级杆组组成，故机构为Ⅲ级机构(图c)。
(a) (b) (c)第二章 运动分析作业2.1 解：机构的瞬心如图所示。
2.2 解：取作机构位置mmmm l /5=μ图如下图所示。
1.求D 点的速度V D13P D V V =而 25241314==P P AE V V E D ，所以 s mm V V E D /14425241502524=⨯==2. 求ω1s rad l V AE E /25.11201501===ω3. 求ω2因 98382412141212==P P P P ωω ，所以s rad /46.0983825.1983812=⨯==ωω4. 求C 点的速度V Csmm C P V l C /2.10154446.0242=⨯⨯=⨯⨯=μω2.3 解：取作机构位置mmmm l /1=μ图如下图a 所示。
1. 求B2点的速度V B2V B2 =ω1×L AB =10×30= 300 mm/s 2.求B3点的速度V B3V B3 ＝ V B2 ＋ V B3B2 大小 ？ ω1×L AB ？ 方向 ⊥BC ⊥AB ∥BC取作速度多边mms mm v /10=μ形如下图b 所示，由图量得：mmpb 223= ，所以smm pb V v B /270102733=⨯=⨯=μ由图a 量得：BC=123 mm , 则mmBC l l BC 1231123=⨯=⨯=μ3. 求D 点和E 点的速度V D 、V E利用速度影像在速度多边形，过p 点作⊥CE ，过b 3点作⊥BE ，得到e 点；过e 点作⊥pb 3，得到d 点 , 由图量得：mmpd 15=，mmpe 17=，所以smm pd V v D /1501015=⨯=⨯=μ ，smm pe V v E /1701017=⨯=⨯=μ；smm b b V v B B /17010173223=⨯=⨯=μ4. 求ω3srad l V BC B /2.212327033===ω5. 求nB a 222212/30003010s mm l a ABn B =⨯=⨯=ω6. 求3B aa B3 ＝ a B3n ＋ a B3t ＝ a B2 ＋ aB3B2k ＋ aB3B2τ大小 ω32LBC ？ ω12LAB 2ω3VB3B2 ？ 方向 B →C ⊥BC B →A ⊥BC ∥BC 22233/5951232.2s mm l a BCn B =⨯=⨯=ω223323/11882702.222s mm V a B B k B B =⨯⨯=⨯=ω取作速度多边mms mm a 2/50=μ形如上图c 所示，由图量得：mmb 23'3=π ，mmb n 20'33=,所以233/11505023's mm b a a B =⨯=⨯=μπ2333/10005020's mm b n a at B =⨯=⨯=μ7. 求3α233/13.81231000s rad l a BC tB ===α8. 求D 点和E 点的加速度aD 、a E利用加速度影像在加速度多边形，作e b 3'π∆∽CBE ∆, 即BE eb CEeCBb 33''==ππ，得到e 点；过e 点作⊥3'b π，得到d 点 , 由图量得：mm e 16=π，mmd 13=π，所以2/6505013s mm d a a D =⨯=⨯=μπ ，2/8005016s mm e a a E =⨯=⨯=μπ 。
习题参考答案第二章机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。

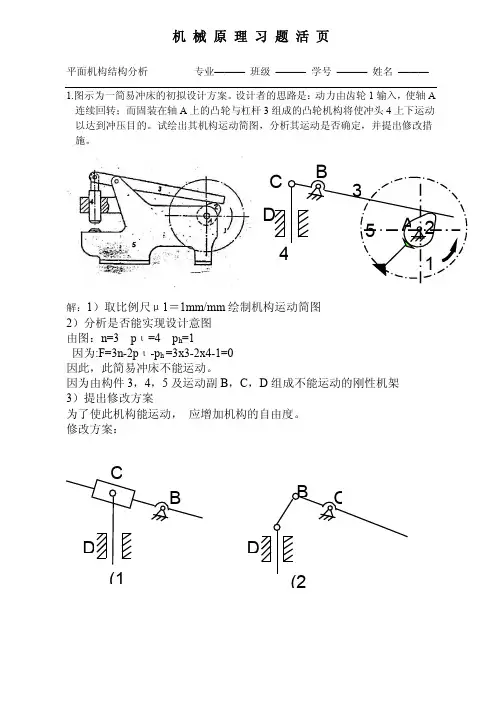

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
4351 2解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，结构均可：1为滚子；2为摆杆；3为滑块；4为滑杆；5为齿轮及凸轮；6为连杆；7为齿轮及偏心轮；8为机架；9为压头。
试绘制其机构运动简图，并计算其自由度。
O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。
解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。
BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。
并就刹车过程说明此机构自由度的变化情况。
解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。
③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看作为机架。
第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。
1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。
题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。
1.4 计算下列机构自由度，并说明注意事项。
1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。
题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。
题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE=120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。
2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。
求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。
题2.2图题2.3图2.4 在图示机构中，已知l AB =50mm , l BC =200mm , x D =120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s ，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。
题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。
（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。
（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。
第二章4．在平面机构中，具有两个约束的运动副是移动副或转动副；具有一个约束的运动副是高副。
5．组成机构的要素是构件和转动副；构件是机构中的_运动_单元体。
6．在平面机构中，一个运动副引入的约束数的变化范围是1-2。
7．机构具有确定运动的条件是_（机构的原动件数目等于机构的自由度）。
8．零件与构件的区别在于构件是运动的单元体，而零件是制造的单元体。
9．由M个构件组成的复合铰链应包括 m-1个转动副。
10．机构中的运动副是指两构件直接接触所组成的可动联接。
1．三个彼此作平面平行运动的构件共有3个速度瞬心，这几个瞬心必定位于同一直线上。
2．含有六个构件的平面机构，其速度瞬心共有15个，其中有5个是绝对瞬心，有10个是相对瞬心。
3．相对瞬心和绝对瞬心的相同点是两构件相对速度为零的点，即绝对速度相等的点，不同点是绝对瞬心点两构件的绝对速度为零，相对瞬心点两构件的绝对速度不为零。
4．在由N个构件所组成的机构中，有(N-1)(N/2-1)个相对瞬心，有N-1个绝对瞬心。
5．速度影像的相似原理只能应用于同一构件上_的各点，而不能应用于机构的不同构件上的各点。
6．当两构件组成转动副时，其瞬心在转动副中心处；组成移动副时，其瞬心在移动方向的垂直无穷远处处；组成纯滚动的高副时，其瞬心在高副接触点处。
7．一个运动矢量方程只能求解____2____个未知量。
8．平面四杆机构的瞬心总数为_6__。
9．当两构件不直接组成运动副时，瞬心位置用三心定理确定。
10．当两构件的相对运动为移动，牵连运动为转动动时，两构件的重合点之间将有哥氏加速度。
哥氏加速度的大小为 a*kc2c3，方向与将vc2c3沿ω2转90度的方向一致。
1．从受力观点分析，移动副的自锁条件是驱动力位于摩擦锥之内，转动副的自锁条件是驱动力位于摩擦圆之内。
2．从效率的观点来看，机械的自锁条件是η＜0。
3．三角形螺纹的摩擦力矩在同样条件下大于矩形螺纹的摩擦力矩，因此它多用于联接。
?第1章平面机构的结构分析解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。
验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。
题图题图绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。
计算下列机构自由度，并说明注意事项。
计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。
?题图题图??第2章平面机构的运动分析试求图示各机构在图示位置时全部瞬心。
题图在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE=120mm ,φ=30o, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。
在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45o,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。
求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。
题图题图在图示机构中，已知l AB=50mm , l BC=200mm , x D=120mm , 原动件的位置φ1=30o, 角速度ω1=10 rad/s，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。
题图图示为机构的运动简图及相应的速度图和加速度图。
（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。
（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D点的速度和加速度矢量方程。
（3）在给出的速度和加速度图中，给出构件2上D点的速度矢量和加速度矢量。
题图在图示机构中，已知机构尺寸l AB=50mm,l BC=100mm, l CD=20mm , 原动件的位置φ1=30o, 角速度ω1=ωrad/s，试用相对运动矢量方程图解法求图示位置时构件2的角速度ω2和角加速度α2的大小和方向。
