上海 76-Ⅱ A 型施工升降机基本参数一、外形尺寸1、外笼尺寸:5.13×3.35×2.0m2、吊笼内空尺寸:3.0×1.3×2.7m , 1300kg3、标准节:0.8×0.8×1.508m , 190kg4、最大高度:100m二、使用性能1、额定载荷:1000kg2、额定乘员:12人(有杆梯笼 10人3、起升速度:37m/min三、工作机构1、总功率:2×11KW=22KW2、额定电压及电流:380V , 2×16A3、减速机速比:1∶ 164、限速器制动力矩及制动速度:3000KN , 50m/min四、附着要求1、附墙支撑座与建筑物连接强度不得小于 20KN 。

2、从基础面起第一道高度为 10米,以后每隔 6米安装一套附墙架。

3、梯身垂直度≤ 5/10000。

五、基础要求1、基础下的地耐力≥ 15T/M2。

2、基础承受的载荷 P ; 60米高度:P ≥ 436KN ,每增减 10米高度 P 增减26.6KN 。

3、砼基础:5M 3×2.5=12.5 T六、供电1、施工现场变压器供电电网,其变压器容量不得小于 100KVA 。

2、距升降机 5米范围内,每个吊笼需设置带 80A 熔断器的开关一个。

施工升降机基本参数一、外形尺寸1、外笼尺寸:3.6×4.0×2.1m2、吊笼内空尺寸:3.0×1.3×2.7m , 1600kg3、标准节:0.8×0.8×1.508m , 185kg4、对重:2×1600kg5、最大高度:100m二、使用性能1、额定载荷:2000kg2、额定乘员:12人3、起升速度:35m/min三、工作机构1、总功率:2×(2×7.5KW =30KW2、额定电压及电流:380V , 2×20.5A3、减速机速比:1∶ 164、限速器制动力矩及制动速度:3000KN , 54m/min四、附着要求1、附墙支撑座与建筑物连接强度为 40~88KN 。

2、从基础面起第一道高度为 6米,以后每隔 9米安装一套附墙架。

3、梯身垂直度≤ 5/10000。

五、基础要求1、基础下的地耐力≥ 15T/M2。

2、基础承受的载荷 P :60米高度P ≥ 393KN ,每增减 10米高度 P 增减 26KN 。

3、砼基础:13.12M 3×2.5=32.8 T六、供电1、施工现场变压器供电电网,其变压器容量不得小于 100KVA 。

2、距升降机 5米范围内,每个吊笼需设置带 80A 熔断器的开关一个。

施工升降机基本参数一、外形尺寸1、外笼尺寸:3.6×4.0×2.1m2、吊笼内空尺寸:3.0×1.3×2.7m , 1300kg3、标准节:0.65×0.65×1.508m , 170kg4、对重:1400kg5、最大高度:150m二、使用性能1、额定载荷:2000kg (12人2、起升速度:32m/min三、工作机构1、总功率:2×(2×7.5KW =30KW2、额定电压及电流:380V , 2×20A3、减速机速比:1∶ 164、限速器制动力矩及制动速度:3000KN , 50m/min四、附着要求本机无立管,使用 I 型附墙架,分两种形式。

A 型:梯身中心距建筑物 1670~2000m ,附墙座间距 540mm 。

B 型:梯身中心距建筑物 2800~3200m ,附墙座间距 1500mm 。

1、附墙支撑座与建筑物连接强度不得小于 20KN 。

2、从基础面起每隔 6米安装一套附墙架。

3、梯身垂直度≤ 5/10000。

五、基础要求1、基础下的地耐力≥ 15T/M2。

2、基础承受的载荷 P :60米高度:P ≥ 359KN ,每加减 10米 P 增减 23.8KN 。

3、砼基础:7.3M 3×2.5=18.25 T六、供电1、施工现场变压器供电电网,其变压器容量不得小于 100KVA 。

2、距升降机 5米范围内,每个吊笼需设置带 80A 熔断器的开关一个。

隆昌 SC100/100施工升降机基本参数一、外形尺寸1、外笼尺寸:3.6×4.0×2.1m2、吊笼内空尺寸:3.0×1.3×2.7m , 1300kg3、标准节:0.65×0.65×1.508m , 150kg4、最大高度:100m二、使用性能1、额定载荷:1000kg (12人2、起升速度:32m/min三、工作机构1、总功率:2×(2×7.5KW =30KW2、额定电压及电流:380V , 2×16A3、减速机速比:1∶ 164、限速器制动力矩及制动速度:3000KN , 50m/min四、附着要求本机无立管,使用 I 型附墙架,分两种形式。

A 型:梯身中心距建筑物 1670~2000m ,附墙座间距 540mm 。

B 型:梯身中心距建筑物 2800~3200m ,附墙座间距 1500mm 。

1、附墙支撑座与建筑物连接强度不得小于 20KN 。

2、从基础面起每隔 6米安装一套附墙架。

3、梯身垂直度≤ 5/10000。

五、基础要求1、基础下的地耐力≥ 15T/M2。

2、基础承受的载荷 P :60米高度:P ≥ 242KN ,每增减 10米高度 P 增减21KN 。

3、砼基础:7.3 M3×2.5=18.25 T六、供电1、施工现场变压器供电电网,其变压器容量不得小于 100KVA 。

2、距升降机 5米范围内,每个吊笼需设置带 80A 熔断器的开关一个。

北京一建 SCD200/200施工升降机基本参数一、外形尺寸1、外笼尺寸:5.4×3.3×2.1m2、吊笼外形尺寸:3.05×1.3×2.6m , 1400kg3、标准节:0.65×0.65×1.508m , 170kg4、对重:1200kg5、最大高度:250m二、使用性能1、额定载荷:2000kg (12人2、起升速度:33m/min三、工作机构1、总功率:2×(2×10.5KW =42KW2、额定电压及电流:380V , 2×20A3、减速机速比:1∶ 164、限速器制动力矩及制动速度:3000KN , 155±5r/min四、附着要求本机无立管,使用现有Ⅱ(AB 组合型附墙架形式。

标准型:梯身中心距建筑物 2800~3200m ,附墙座间距 1220mm 。

加长型:梯身中心距建筑物 3200~3800m ,附墙座间距 1220mm 。

1、附墙支撑座与建筑物连接强度不得小于 20KN 。

2、从基础面起每隔 6米安装一套附墙架。

3、梯身垂直度≤ 5/10000。

五、基础要求1、基础下的地耐力≥ 15T/M2。

2、基础承受的载荷 P :60米高度:P ≥ 359KN ,每加减 10米 P 增减 23.8KN 。

3、砼基础:5.4M 3×2.5=13.5 T六、供电1、施工现场变压器供电电网,其变压器容量不得小于 100KVA 。

2、距升降机 5米范围内,每个吊笼需设置带 80A 熔断器的开关一个。

施工升降机基本参数一、外形尺寸1、外笼尺寸:3.6×4.0×2.1m2、吊笼内空尺寸:3.0×1.3×2.7m , 1300kg3、标准节:0.65×0.65×1.508m , 150kg4、最大高度:100m二、使用性能1、额定载荷:2000kg (12人2、起升速度:32m/min三、工作机构1、总功率:2×(2×7.5KW =30KW2、额定电压及电流:380V , 2×16A3、减速机速比:1:164、限速器制动力矩及制动速度:3000KN , 50m/min四、附着要求本机无立管,使用 I 型附墙架,分两种形式。

A 型:梯身中心距建筑物 1670~2000m ,附墙座间距 540mm 。

B 型:梯身中心距建筑物 2800~3200m ,附墙座间距 1500mm 。

1、附墙支撑座与建筑物连接强度不得小于 20KN 。

2、从基础面起每隔 6米安装一套附墙架。

3、梯身垂直度≤ 5/10000。

五、基础要求1、基础下的地耐力≥ 15T/M2。

2、基础承受的载荷 P :60米高度:P ≥ 242KN ,每增减 10米高度 P 增减 21KN 。

3、砼基础:7.3 M3×2.5=18.25 T六、供电1、施工现场变压器供电电网,其变压器容量不得小于 100KVA 。

2、距升降机 5米范围内,每个吊笼需设置带 80A 熔断器的开关一个。

施工升降机基本参数二、外形尺寸1、外笼尺寸:3.4×5.32×2.1m2、吊笼内空尺寸:3.0×1.3×2.7m , 1420kg3、标准节:0.65×0.65×1.508m , 158kg4、最大高度:120m二、使用性能1、额定载荷:2000kg (12人2、起升速度:38.1m/min三、工作机构1、总功率:2×(2×7.5KW =30KW2、额定电压及电流:380V , 2×16A3、减速机速比:1:164、限速器制动力矩及制动速度:≥ 2600N.m , 145±5r/min四、附着要求本机无立管,可使用 A 、 D 型附墙架。

A3种:D 型:梯身中心距建筑物 1870~2170mm ,附墙座间距 1200mm 。

1、附墙支撑座与建筑物连接强度不得小于 20KN 。

2、从基础面起每隔 9米安装一套附墙架。

五、基础要求1、基础下的地耐力≥ 15T/M2。

2、基础承受的载荷 P :60米高度:P ≥ 242KN ,每增减 10米高度 P 增减 21KN 。

3、砼基础:6.9M 3×2.5=17.25 T六、供电1、施工现场变压器供电电网,其变压器容量不得小于 100KVA 。

2、距升降机 5米范围内,每个吊笼需设置带 80A 熔断器的开关一个。

QTZ63(张家口塔吊基本参数一、起重臂长 :20M — 50M二、平衡臂长:11.55M三、工作速度及功率:(总功率:35.4KW1、起升:(22KW80m/min、载荷:800Kg50m/min、载荷:2000Kg13m/min、载荷:2000Kg35m/min、载荷:3000Kg23m/min、载荷:5000Kg7m/min、载荷:5000Kg2、回转:0.43rpm (2×5.5KW3、变幅:20— 40m/min(1.5~2.4KW四、供电 :70KVA 、 380V 、 50HZ、三相四线、五、起重性能 :(额定起重力矩:63吨米,性能附后六、底架长宽 :4600×4600mm七、轨道式反力 :(自由高度:36.3M , 1节基础节 +15节标准节工作状态最大反力: T非工作状态最大反力: T最大水平反力: T压重: T配重: 10 T自重: 28.43 T八、固定式反力 :(自由高度:36.2M , 15节标准节最大力矩: T-M最大剪切力: T最大扭矩: Kg最大压力: T配重: T自重: T九、塔吊附着及高度附着高度:H1=25m, H2=43m, H3=61m, H4=79m, H5=97m。

合集下载

危大工程填报内容

危大工程填报内容

填报说明： 一、任何一项危险性较大分部分项工程，只要在下一月度将要开始实施，就要汇入台账，并列明计划实施时间。 二、任何一项危险性较大分部分项工程，只要是方案编制完成，进入审批流程了，该项作业内容就应填入，直至该项作业内容实施完毕，危险消除，该项删除。 三、实施进展及状况，必须针对该项作业内容的危险点、关键点描述，实施到哪一步了，哪些做到了，哪些没做到，描述清楚，项目填报不回避问题，经理部、片区汇总时不修饰问题。 四、验收环节要重点填写，要根据各项危险性较大工程的特征，分工序、分阶段、分步骤填写。 五、常见危险性较大工程“实施进展及状况、阶段验收状况”示例： 1、塔吊逐台编号填写，从安装、顶升、附着、拆除四个方面填写，使用过程不必填，参数填写塔吊的规格、型号，爬升方式，目前高度/最终高度，内爬塔吊、行走式塔吊填写对应特征，验收填进场验收、基础验收、安装检测、附着验收等，拆除阶段重点填报拆除方式、周边环境。 2、施工电梯逐台编号填写，只填写初始安装、最终拆除，过程中的附着、加节不填，参数填写电梯的规格、型号，安拆方式，目前高度/最终高度，验收填写进场验收、基础验收、安装检测等。 3、悬挑脚手架分栋号、分段填写，从预埋环埋设开始填写，直至该段悬挑架拆除，参数填写起点高度/终点高度，周长，阶段验收从预埋环埋设、悬挑梁安装、脚手架搭设等各个阶段填写。 4、转料平台分栋号（明确每栋多少个）填写，从进场开始，直至最终拆除，验收分进场（制作）验收、预埋环埋设、安装等各工序描述。 5、爬架分栋号从组装开始填写，直至拆除完毕，参数填写周长、机位数，单机规格，安装高度/运行高度/拆除高度，验收填写进场验收、组装完毕验收、每次升降后验收情况。 6、模板工程分块、分处填写，从基础处理到砼浇筑完成，参数填写高度、跨度、荷载，面积，验收从基础处理、起步搭设、最终验收等几个阶段填写。 7、各类工具式模板（滑模、爬模、顶模）从组装开始填写，直至拆除完毕，参数填写周长、机位数，单机规格，安装高度/最终高度，验收填写进场验收、组装完毕验收、每次提升后验收情况。 8、人工挖孔桩分区（地质、深度）、分施工时段填写，参数填深度、孔径、孔距，验收从井口设置、护壁方式、排水送风等各方面填写。 9、深基坑工程从土方开挖开始填写，直至回填完成，参数根据支护方式填写，验收填写支护各工序实施情况，基坑监测状况。 10、 土方开挖工程从土方开挖开始填写，参数填写开挖深度、土质、分层开挖厚度，验收填写与专项方案的符合情况。 11、 幕墙安装工程分栋号，填写龙骨、玻璃（或单元块）运输、吊装方式，目前安装高度/最终到达高度，验收内容为吊装机具的验收，作业环境等 12、 钢结构吊装工程从设备的选用、分区分块的划分、构件的分段长度及重量等几个方面描述，分时段、阶段填写。

高层建筑施工用垂直运输机械

高层建筑施工用垂直运输机械

升。
（7）驾驶室位置较高，操纵人员能直接或间接看到作 业全过程，有利于安全生产。
2. 塔吊的主要性能参数
塔式起重机的主要性能参数包括起重力矩、起重量、 起升高工作幅度等参数。
（1）幅度，又称回转半径或工作半径，即塔吊回转中 心线至吊钩中心线的水平距离。
（2）起重量，是指塔式起重机在各种工况下安全作业 所容许的起吊重物的最大重量。
施工电梯基础顶面标高有三种：高于地面、与地面 齐平、低于地面，以与地面齐平做法最为可取，方 便施工人员出入，减少发生工伤事故可能性。
4.3 混凝土搅拌运输车与混凝土泵
采用混凝土泵浇注商品混凝土，是钢筋混凝土现浇 结构高层建筑施工中最为常见的混凝土浇注方式。
4.3.1 混凝土搅拌运输车
混凝土搅拌运输车或称搅拌车，是用来运送建筑用 预拌混凝土的专用卡车。卡车上装有圆筒型搅拌筒 用以运载混合后的混凝土，在运输过程中会始终保 持搅拌筒转动，以保证所运载的混凝土不会凝固。 运送完混凝土后，通常都会用水冲洗搅拌筒内部， 防止硬化的混凝土占用空间。

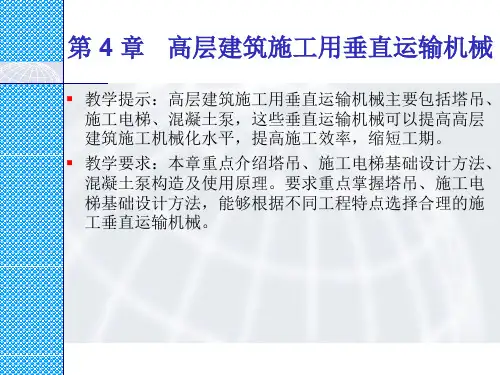

第 4 章 高层建筑施工用垂直运输机械
