机械制图第十章 装配图第八节读图拆画零件图
① 根据剖面线的方向和间隔的不同，及视图 间的投影关系等区分形体。
② 看零件编号，分离不剖零件。 ③ 看尺寸，综合考虑零件的功用、加工、装 配等情况，然后确定零件的形状。
④ 形状不能确定的部分，要根据零件的功用 及结构常识确定。
如: 泵体
其主体部分的外形和内腔都是长圆形， 腔内容纳一对齿轮，泵体上有轴孔。 前后锥台形的凸起有进、出油口与内腔 相通，泵体左端面有与端盖连接固定用的螺 钉孔和销孔。 底板部分是长方形，左、右各有一个固 定用的螺栓孔，上面的凸台和下面的方槽， 都用于减少加工面。 如此，逐个零件分析之后，可知齿轮 油泵的形状和结构为：
(4) 根据零件各表面的作用和工作要求，注出 表面粗糙度代号。 ① 配合表面： Ra值取3.2~0.8，公差等级高 的Ra取较小值。
② 接触面: Ra值取6.3~3.2，如零件的定位 底面Ra可取3.2，一般端面可取6.3等。 ③ 需加工的自由表面（不与其它零件接触 的表面）: Ra值可取25~12.5，如螺栓 孔等。
装配图
⑶ 分析视图，弄清各个视图的名称、所采 用的表达方法和所表达的主要内容及视 图间的投影关系。 齿轮油泵装配图由三个视图表达， 主视图采用了局部剖视，表达了齿轮油 泵的主要装配关系。左视图沿端盖和泵 体结合面剖切，并沿进油口轴线取局部 剖视，表达了齿轮油泵的工作原理。俯 视图采用了局部剖视，表达了齿轮油泵 的外形及螺柱的连接情况。
(5) 根据零件在部件中的作用和加工条件，确 定零件图的其它技术要求。
泵 体 零 件 图
根 据 齿 轮 泵 装 配 图 拆 画 的
小 结
读装配图的重点:
1. 分析部件的工作原理和零件间的装配关系 。 2. 确定主要零件的结构形状。这是看图中的 难点，在练习中逐步掌握。 3. 通过拆画零件图，提高看图和画图的能力。
② 看零件编号，分离不剖零件。 ③ 看尺寸，综合考虑零件的功用、加工、装 配等情况，然后确定零件的形状。
④ 形状不能确定的部分，要根据零件的功用 及结构常识确定。
如: 泵体
其主体部分的外形和内腔都是长圆形， 腔内容纳一对齿轮，泵体上有轴孔。 前后锥台形的凸起有进、出油口与内腔 相通，泵体左端面有与端盖连接固定用的螺 钉孔和销孔。 底板部分是长方形，左、右各有一个固 定用的螺栓孔，上面的凸台和下面的方槽， 都用于减少加工面。 如此，逐个零件分析之后，可知齿轮 油泵的形状和结构为：
(4) 根据零件各表面的作用和工作要求，注出 表面粗糙度代号。 ① 配合表面： Ra值取3.2~0.8，公差等级高 的Ra取较小值。
② 接触面: Ra值取6.3~3.2，如零件的定位 底面Ra可取3.2，一般端面可取6.3等。 ③ 需加工的自由表面（不与其它零件接触 的表面）: Ra值可取25~12.5，如螺栓 孔等。
装配图
⑶ 分析视图，弄清各个视图的名称、所采 用的表达方法和所表达的主要内容及视 图间的投影关系。 齿轮油泵装配图由三个视图表达， 主视图采用了局部剖视，表达了齿轮油 泵的主要装配关系。左视图沿端盖和泵 体结合面剖切，并沿进油口轴线取局部 剖视，表达了齿轮油泵的工作原理。俯 视图采用了局部剖视，表达了齿轮油泵 的外形及螺柱的连接情况。
(5) 根据零件在部件中的作用和加工条件，确 定零件图的其它技术要求。
泵 体 零 件 图
根 据 齿 轮 泵 装 配 图 拆 画 的
小 结
读装配图的重点:
1. 分析部件的工作原理和零件间的装配关系 。 2. 确定主要零件的结构形状。这是看图中的 难点，在练习中逐步掌握。 3. 通过拆画零件图，提高看图和画图的能力。
机械制图之装配图
按不剖画 按不剖画
二、装配图中的特殊表达
1、沿结合面剖切和拆卸画法 假想沿某些零件的结 合面剖切或假想将某些零 件拆卸以后，绘出其图形， 以表达装配体内部零件间 的装配情况。
沿轴承盖与底座的 结合面剖开，拆去上面 部分。零件的结合面不 画剖面线，被横向剖切 的轴、螺栓或销等要画 剖面线。
沿结合面剖切后 画出的半剖视图。
二、明细栏
家标准没有统一规定它的内容和形式。
10
明细栏是机器或部件中全部零、部件的详细目录，国
下图为推荐学校用标题栏、明细栏。明细栏应画在标题 栏的上方，零件的序号自下而上填写，如位置 不够可将明 细栏分段画在标题栏的左方。
45
140 15
35
序号
4×8＝32
名
称
数量 共 张
材器 或 部 件 名 称） 制 图 ( 姓 名 ) (日 期) 审 核 ( 姓 名 ) (日 期)
分析各条装配干线，弄清各零件间相互配合的要求，以 及零件间的定位、连接方式、密封等问题。再进一步搞清运 动零件与非运动零件的相对运动关系。 4、分析零件、读懂零件的结构形状
二、读装配图举例
1、概括了解 由标题栏知，该部件是蝶阀；由明细栏知它由13种零 件，是较为简单的部件。它是连接在管路上，用来控制 气体流量或截止气流的装置。 2、分析视图 蝶阀采用三个视图。主视图表示了阀的主要件阀体、 阀盖的外形结构，两个局部视图分别表示了阀盖与阀体 φ30 H7 的配合关系和阀杆与阀门的连接关系。 h6 俯视图采用全剖视，表明了齿杆与齿轮的传动关系，并 表达了阀体的外形结构和阀盖的内外形结构。
1、编号方法 序号由点、指引线、横线（或圆圈）和序号数字组成。 指引线、横线用细实线画出。指引线相互不交错，当指引线 通过剖面线区域时应与剖面线斜交，避免与剖面线平行。序 号数字比装配图的尺寸数字大一号或两号。
二、装配图中的特殊表达
1、沿结合面剖切和拆卸画法 假想沿某些零件的结 合面剖切或假想将某些零 件拆卸以后，绘出其图形， 以表达装配体内部零件间 的装配情况。
沿轴承盖与底座的 结合面剖开，拆去上面 部分。零件的结合面不 画剖面线，被横向剖切 的轴、螺栓或销等要画 剖面线。
沿结合面剖切后 画出的半剖视图。
二、明细栏
家标准没有统一规定它的内容和形式。
10
明细栏是机器或部件中全部零、部件的详细目录，国
下图为推荐学校用标题栏、明细栏。明细栏应画在标题 栏的上方，零件的序号自下而上填写，如位置 不够可将明 细栏分段画在标题栏的左方。
45
140 15
35
序号
4×8＝32
名
称
数量 共 张
材器 或 部 件 名 称） 制 图 ( 姓 名 ) (日 期) 审 核 ( 姓 名 ) (日 期)
分析各条装配干线，弄清各零件间相互配合的要求，以 及零件间的定位、连接方式、密封等问题。再进一步搞清运 动零件与非运动零件的相对运动关系。 4、分析零件、读懂零件的结构形状
二、读装配图举例
1、概括了解 由标题栏知，该部件是蝶阀；由明细栏知它由13种零 件，是较为简单的部件。它是连接在管路上，用来控制 气体流量或截止气流的装置。 2、分析视图 蝶阀采用三个视图。主视图表示了阀的主要件阀体、 阀盖的外形结构，两个局部视图分别表示了阀盖与阀体 φ30 H7 的配合关系和阀杆与阀门的连接关系。 h6 俯视图采用全剖视，表明了齿杆与齿轮的传动关系，并 表达了阀体的外形结构和阀盖的内外形结构。
1、编号方法 序号由点、指引线、横线（或圆圈）和序号数字组成。 指引线、横线用细实线画出。指引线相互不交错，当指引线 通过剖面线区域时应与剖面线斜交，避免与剖面线平行。序 号数字比装配图的尺寸数字大一号或两号。
机械制图_10 装配图.
第九章装配图第一节装配图的视图表达方法一、装配图的作用装配图是机器设计中设计意图的反映,是机器设计、制造过程中的重要技术依据。
装配图的作用有以下几方面:(1进行机器或部件设计时,首先要根据设计要求画出装配图,表示机器或部件的结构和工作原理。
(2生产、检验产品时,是依据装配图将零件装成产品,并按照图样的技术要求检验产品。
(3使用、维修时,要根据装配图了解产品的结构、性能、传动路线、工作原理等,从而决定操作、保养和维修的方法。
(4在技术交流时,装配图也是不可缺少的资料。
因此,装配图是设计、制造和使用机器或部件的重要技术文件。
二、装配图的内容从滑动轴承的装配图中可知装配图应包括以下内容:1、一组视图表达各组成零件的相互位置、装配关系和连接方式,部件(或机器的工作原理和结构特点等。
2、必要的尺寸包括部件或机器的规格(性能尺寸、零件之间的配合尺寸、外形尺寸、部件或机器的安装尺寸和其它重要尺寸等。
3、技术要求说明部件或机器的性能、装配、安装、检验、调整或运转的技术要求,一般用文字写出。
4、标题栏、零部件序号和明细栏在装配图中对零件进行编号,并在标题栏上方按编号顺序绘制成零件明细栏。
三、装配图的视图表达方法1、规定画法为了明显区分每个零件,又要确切在表示出它们之间的装配关系,对装配图的画法作了如下的规定。
(1接触面与配合面的画法相邻两零件接触表面和配合面规定只画一条线,两个零件的基本尺寸不相同套装地一起时,即使它们之间的间隙很小,也必须画出有明显间隔的两条轮廓线。
(2剖面线的画法①同一零件的剖面线在各剖视图、断面图中应保持方向一致,间隔相等。
②两零件邻接时,不同零件的剖面线方向应相反,或者方向一致、间隔不等。
(3紧固件和实心零件的画法对于紧固件和实心零件(如螺钉、螺栓、螺母、垫圈、键、销、球及轴等 ,若剖切平面通过它们的轴线或对称平面时,则这些零件均按不剖绘制; 需要时,可采用局部剖视图。
当剖切平面垂直于这些紧固件或实心件的轴线剖切时,则这些零件应按剖视绘制。
第十章 装配图(3)
2. 了解工作原理和装配关系
经过上面的分析，需进一步了解部件的运动，支撑、润滑 、密封等结构，弄清零件间的配合性质、连接方式等。 (1) 了解部件的工作原理 (2) 了解装配关系
78 104
20
4件用煤油清洗，滚动轴承用汽油清洗，并检验内部，不允许有金属及 其它杂物存在，机体内壁涂上不能被机油浸蚀的涂料两次。 2. 装配前用手转动灵活，运转无噪音，减速箱的分箱面各接触面及密封处不允许漏油。 3. 用涂色法检验斑点，按齿高接触斑点不少于45%，按齿长接触斑点不少于60 %。 必 要时可利用研磨或刮后研磨以改善接触情况。 4. 减速箱装机油HJ-50（GB/T443-1984）至规定高度。 5. 减速箱表面涂灰色油漆。
制图 审核 1： 1 1件 45 支承杆 TT—05
看懂支承杆零件图
螺纹调节支承零件图—调节螺母
有螺纹 连接关系
制图 审核
45 1： 1 1 件 调节螺母 TT—04
看懂调节螺母零件图
螺纹调节支承零件图—套筒
有螺纹 连接关系
定位基准
制图 审核
1： 1 1件
45 套筒 TT—02
看懂套筒零件图
螺纹调节支承零件图—底座
俯视图表达外形
左视图可半剖
主视图全剖
判断可见性， 擦去被遮挡线
画球阀装配图2
判断可见性， 擦去被遮挡线
俯、左视图 及其它问题
[例题1] 画安全阀的装配图
安全阀装配图的画图过程
1. 读懂零件图和装配示意图
2. 定方案、定比例、定图幅，画出图框
3. 根据表达方案、画主要基准线 4. 画主要装配干线，逐次向外扩张 5. 标注尺寸 6. 编件号、填写明细表、标题栏和技术要求 7. 检查、描深
机械制图装配图工图教
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
10 01-10
压紧螺母 1 35
序号 代号
名 称 数量 材料 备注
9 01-09 8 01-08
轴套 密封圈
1 45 1 橡胶
齿轮油泵
比例 重量
非接触面
两个零件在同一个方向上，最好只有一个接触面或配合面。
三、定位销的装配合理结构
（a）盲孔
（b）通孔 为了保证装拆前后不致降低装配精度
四、防松的结构
（a）用双螺母锁紧 （b）用弹簧垫圈锁紧
（d）用双耳止动垫片锁紧
（c）用开口销六角槽形螺母锁紧
§10-4 由零件图画装配图
一、了解部件 二、确定表达方案 三、画装配图
[例题1] 画安全阀的装配图 [例题2] 画平口钳的装配图 [例题3] 画减速器的装配图
一、装配图表达方案的选择
二、画装配图的步骤
[例题1] 画安全阀的装配图
一、了解安全阀
1. 安全阀的工作原理 2. 安全阀的装配关系 3. 弹簧预压力的调节
二、安全阀装配图的画图过程
1. 安全阀的工作原理
2. 安全阀的装配关系
总宽 4 GB/T119 销 A518 4
3 01-03 齿轮轴
1
Q235 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
第十章 装配图
如图10-12所示。
图10-11 两零件接触面的结构图
图10-12 螺纹连接装配结构
常见的装配工艺结构
二、机器上的常见装置 • 螺纹防松装置为防止机器在工作中由于振动而使螺纹紧固
件松开，常采用双螺母、弹簧垫圈、止动垫圈、开口销等 防松装置，其结构如图10-13所示。
图10-13 螺纹防松装置图
• 安装尺寸 将部件安装到其他零、部件或基础上所需要的尺 寸。如地脚螺栓孔尺寸等。
• 外形尺寸 机器或部件的总长、总宽和总高尺寸，它反映了 机器或部件的体积大小，即该机器或部件在包装、运输和 安装过程中所占空间的大小。
• 其他重要尺寸 除以上四类尺寸外，在装配或使用中必须说 明的尺寸，如运动零件的位移尺寸等。
装配图的视图表达方案
二、装配图画法的特殊规定和简化画法
• 装配图画法的特殊规定
• 拆卸画法 当某些零件的图形遮住了其后面 的需要表达的零件，或在某一视图上不需要 画出某些零件时，可拆去某些零件后再画； 也可选择沿零件结合面进行剖切的画法。
• 单独表达某零件的画法 如所选择的视图已 将大部分零件的形状、结构表达清楚，但仍 有少数零件的某些方面还未表达清楚时，可 单独画出这些零件的视图或剖视图，如图所 示的转子油泵中泵盖的B向视图。
运动零件的极限位置
装配图的视图表达方案
二、装配图画法的特殊规定和简化画法
• 装配图的简化画法
• 对于装配图中若干相同的零、部件组，如螺 栓连接等，可详细地画出一组，其余只需用 细点画线表示其位置即可。
• 在装配图中，对薄的垫片等不易画出的零件 可将其涂黑。
• 在装配图中，零件的工艺结构，如小圆角、 倒角、退刀槽、拔模斜度等可不画出。
1. 指引线不与轮廓线或剖面线等图线平行，指引线之间 不允许相交，但指引线允许弯折一次。
图10-11 两零件接触面的结构图
图10-12 螺纹连接装配结构
常见的装配工艺结构
二、机器上的常见装置 • 螺纹防松装置为防止机器在工作中由于振动而使螺纹紧固
件松开，常采用双螺母、弹簧垫圈、止动垫圈、开口销等 防松装置，其结构如图10-13所示。
图10-13 螺纹防松装置图
• 安装尺寸 将部件安装到其他零、部件或基础上所需要的尺 寸。如地脚螺栓孔尺寸等。
• 外形尺寸 机器或部件的总长、总宽和总高尺寸，它反映了 机器或部件的体积大小，即该机器或部件在包装、运输和 安装过程中所占空间的大小。
• 其他重要尺寸 除以上四类尺寸外，在装配或使用中必须说 明的尺寸，如运动零件的位移尺寸等。
装配图的视图表达方案
二、装配图画法的特殊规定和简化画法
• 装配图画法的特殊规定
• 拆卸画法 当某些零件的图形遮住了其后面 的需要表达的零件，或在某一视图上不需要 画出某些零件时，可拆去某些零件后再画； 也可选择沿零件结合面进行剖切的画法。
• 单独表达某零件的画法 如所选择的视图已 将大部分零件的形状、结构表达清楚，但仍 有少数零件的某些方面还未表达清楚时，可 单独画出这些零件的视图或剖视图，如图所 示的转子油泵中泵盖的B向视图。
运动零件的极限位置
装配图的视图表达方案
二、装配图画法的特殊规定和简化画法
• 装配图的简化画法
• 对于装配图中若干相同的零、部件组，如螺 栓连接等，可详细地画出一组，其余只需用 细点画线表示其位置即可。
• 在装配图中，对薄的垫片等不易画出的零件 可将其涂黑。
• 在装配图中，零件的工艺结构，如小圆角、 倒角、退刀槽、拔模斜度等可不画出。
1. 指引线不与轮廓线或剖面线等图线平行，指引线之间 不允许相交，但指引线允许弯折一次。
机械制图装配图重点
(1)装配图中所有零件、组件都必须编写序号，且相同零件或 部件只有一个序号。
(2)序号形式有三种。
(a)编序号时，用细实线向图外画指引线，在指引线的末 端用细实线画一短横线或一小圆，指引线应通过小圆中 心，在短横线上或小圆内用阿拉伯数字编写零件的序号， 序号字体高度比尺寸数字大一号或两号。如图a所示。 (b)也可在指引线附近写序号，序号字体高度比尺寸数 字大两号。如图b所示。 (c)当指引线从很薄的零件或涂黑的断面引出时，可画箭头 指向该零件的轮廓。如图c所示。
垫片 螺栓 填料 填料压盖 螺栓 圆柱销 手轮 阀杆 螺母M12 垫圈 横臂 柱子 阀盖 阀体 销钉 阀瓣 瓣 座 序号 名称
皮革 石棉
铸铝铁青铜 铸铝铁青铜
球形阀
制图 描图 审核
数量 比例
材料
备注
件数 重量
中南大学机电学院
分析零件
阀体
分析零件
阀盖
零件5A向
C-C
零件11A向
垫片 螺栓 填料 填料压盖 螺栓 圆柱销 手轮 阀杆 螺母M12 垫圈 横臂 柱子 阀盖 阀体 销钉 阀瓣 瓣 座 序号 名称
螺母 螺柱M8*30 轴 齿轮 m=3 z=14 圆柱销 序号 名称
数量 比例
齿轮油泵
制图
材料 1:1
附注
件数 重量
描图
审核
中南大学机电学院
装配图
10.1 装配图的作用和内容 10.2 装配图的表达方法
10.3 装配图的尺寸标注
10.4 装配图中的零件序号和明细栏 10.5 装配图结构的合理性 10.6 部件测绘与装配图的画法 10.7 读装配图和由装配图拆画零件图
2、绘制部件的主体结构
部件的绘制一般有两种方法：由内向外画、由外向 里画。
(2)序号形式有三种。
(a)编序号时，用细实线向图外画指引线，在指引线的末 端用细实线画一短横线或一小圆，指引线应通过小圆中 心，在短横线上或小圆内用阿拉伯数字编写零件的序号， 序号字体高度比尺寸数字大一号或两号。如图a所示。 (b)也可在指引线附近写序号，序号字体高度比尺寸数 字大两号。如图b所示。 (c)当指引线从很薄的零件或涂黑的断面引出时，可画箭头 指向该零件的轮廓。如图c所示。
垫片 螺栓 填料 填料压盖 螺栓 圆柱销 手轮 阀杆 螺母M12 垫圈 横臂 柱子 阀盖 阀体 销钉 阀瓣 瓣 座 序号 名称
皮革 石棉
铸铝铁青铜 铸铝铁青铜
球形阀
制图 描图 审核
数量 比例
材料
备注
件数 重量
中南大学机电学院
分析零件
阀体
分析零件
阀盖
零件5A向
C-C
零件11A向
垫片 螺栓 填料 填料压盖 螺栓 圆柱销 手轮 阀杆 螺母M12 垫圈 横臂 柱子 阀盖 阀体 销钉 阀瓣 瓣 座 序号 名称
螺母 螺柱M8*30 轴 齿轮 m=3 z=14 圆柱销 序号 名称
数量 比例
齿轮油泵
制图
材料 1:1
附注
件数 重量
描图
审核
中南大学机电学院
装配图
10.1 装配图的作用和内容 10.2 装配图的表达方法
10.3 装配图的尺寸标注
10.4 装配图中的零件序号和明细栏 10.5 装配图结构的合理性 10.6 部件测绘与装配图的画法 10.7 读装配图和由装配图拆画零件图
2、绘制部件的主体结构
部件的绘制一般有两种方法：由内向外画、由外向 里画。

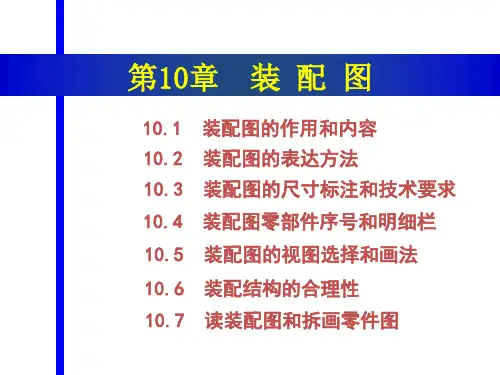

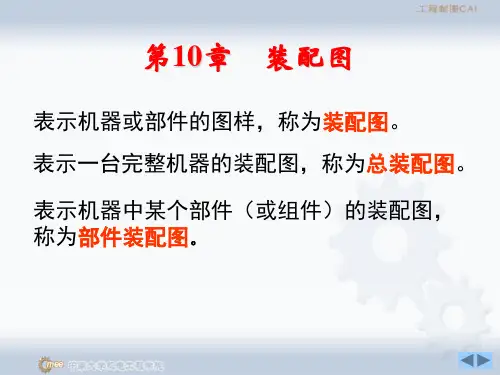

第10章 装 配 图
第10章 装 配 图
10.1 装配图的作用和内容 10.2 装配图的表达方法 10.3 装配图的尺寸标注和技术要求 10.4 装配图零部件序号和明细栏 10.5 装配图的视图选择和画法 10.6 装配结构的合理性 10.7 读装配图和拆画零件图
10.1 装配图的作用和内容
第10章 装配 图
10.1.1 装配图的作用
2.画装配图的步骤
(1) 确定幅面 (2) 固定图纸、布图 （3）画主要装配线及主体结构
（4）画其他装配线及细致结构 （5）检验校核后加粗图线、画出剖面符号、标注尺寸
及技术要求。 （6）编写零部件序号，填写明细栏、标题栏，注写技
术要求，完成全图。
10.5 装配图的视图选择和画法
第10章 装配 图
10.5.2 画装配图的方法和步骤
方法2：先将起支撑和包容作用的体量较大、结构复杂的 箱体、壳体或支架等零件画出，再按装配线和装配关系逐 次画出其它零件。此种画法常被称为“由外向内”。 它的 优点是便于从整体的合理布局出发，决定了主要零件的结 构形状和尺寸，其余部分也易确定。
10.5 装配图的视图选择和画法
第10章 装配 图
10.5.2 画装配图的方法和步骤
2.视图选择原则
1）主视图的选择 主视图的选择要遵循两个原则：一是确定安放位置；
二是确定投影方向，
2）其他视图的选择
10.5 装配图的视图选择和画法
第10章 装配 图
10.5.2 画装配图的方法和步骤
1.画装配图的方法
方法1：从各装配线的核心零件开始，“由内向外”，按 照装配关系逐层扩展画出各个零件，最后画壳体、箱体等 支撑、包容零件。它的优点是层次分明，可避免多画被挡 住零件的不可见轮廓线，图形清晰。
10.1 装配图的作用和内容 10.2 装配图的表达方法 10.3 装配图的尺寸标注和技术要求 10.4 装配图零部件序号和明细栏 10.5 装配图的视图选择和画法 10.6 装配结构的合理性 10.7 读装配图和拆画零件图
10.1 装配图的作用和内容
第10章 装配 图
10.1.1 装配图的作用
2.画装配图的步骤
(1) 确定幅面 (2) 固定图纸、布图 （3）画主要装配线及主体结构
（4）画其他装配线及细致结构 （5）检验校核后加粗图线、画出剖面符号、标注尺寸
及技术要求。 （6）编写零部件序号，填写明细栏、标题栏，注写技
术要求，完成全图。
10.5 装配图的视图选择和画法
第10章 装配 图
10.5.2 画装配图的方法和步骤
方法2：先将起支撑和包容作用的体量较大、结构复杂的 箱体、壳体或支架等零件画出，再按装配线和装配关系逐 次画出其它零件。此种画法常被称为“由外向内”。 它的 优点是便于从整体的合理布局出发，决定了主要零件的结 构形状和尺寸，其余部分也易确定。
10.5 装配图的视图选择和画法
第10章 装配 图
10.5.2 画装配图的方法和步骤
2.视图选择原则
1）主视图的选择 主视图的选择要遵循两个原则：一是确定安放位置；
二是确定投影方向，
2）其他视图的选择
10.5 装配图的视图选择和画法
第10章 装配 图
10.5.2 画装配图的方法和步骤
1.画装配图的方法
方法1：从各装配线的核心零件开始，“由内向外”，按 照装配关系逐层扩展画出各个零件，最后画壳体、箱体等 支撑、包容零件。它的优点是层次分明，可避免多画被挡 住零件的不可见轮廓线，图形清晰。
装配图概述.
第10章装配图10.1 装配图概述任何机器都是由若干个零件按一定的装配关系和技术要求装配起来的。
图10-1是球阀的轴测装配图，由13个零件组成。
图10-2是表示球阀的装配图，这种用来表达机器或部件的图样，称为装配图。
10.1.1装配图的作用装配图主要表达机器或部件的结构形状、装配关系、工作原理和技术要求等内容。
设计时，一般先画出装配图，再根据装配图绘制零件图；装配时，则根据装配图把各零件装配成部件或机器；同时，装配图又是安装、调试、操作和检验机器或部件的重要参考资料。
由此可见，装配图是生产中主要的技术文件之一。
图10-1 球阀的轴测装配图1—阀体 2—阀盖 3—密封圈 4—阀芯 5—调整垫 6—螺杆 7—螺母8—填料垫 9—中填料 10—上填料 11—填料压紧套 12—阀杆 13—扳手10.1.2装配图的内容1.一组视图用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式，以及主要零件的结构形状。
如图10-2球阀装配图中的主视图采用全剖视，表达球阀的工作原理和各主要零件间的装配关系；俯视图表达主要零件的外形，并采用局部剖视表达扳手与阀体的连接关系；左视图采用半剖视，表达阀盖的外形以及阀体、阀杆、阀芯间的装配关系。
2.必要的尺寸用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或部件的外形尺寸、安装尺寸以及设计时确定的其它重要尺寸等。
3.技术要求说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求，一般用文字写出。
4.序号、明细栏和标题栏在装配图中，为了便于迅速、准确地查找每一零件，对每一零件编写序号，并在明细栏中依次列出零件序号、名称、数量、材料等。
在标题栏中写明装配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。
图10-2 球阀装配图10.2 装配图的表达方法第九章中介绍的机件的各种表达方法，在装配图的表达中同样适用。
但由于机器或部件是由若干个零件组成，装配图重点表达零件之间的装配关系、零件的主要形状结构、装配体的内外结构形状和工作原理等。
