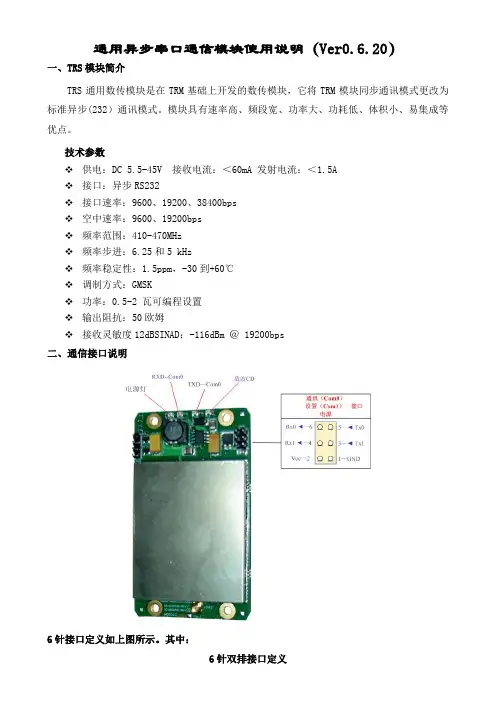

通用异步串口通信模块使用说明（Ver0.6.20）一、TRS模块简介TRS通用数传模块是在TRM基础上开发的数传模块，它将TRM模块同步通讯模式更改为标准异步(232）通讯模式。
模块具有速率高、频段宽、功率大、功耗低、体积小、易集成等优点。
技术参数供电：DC 5.5-45V 接收电流：＜60mA 发射电流：＜1.5A接口：异步RS232接口速率：9600、19200、38400bps空中速率：9600、19200bps频率范围：410-470MHz频率步进：6.25和5 kHz频率稳定性：1.5ppm，-30到+60℃调制方式：GMSK功率：0.5-2 瓦可编程设置输出阻抗：50欧姆接收灵敏度12dBSINAD：-116dBm ＠ 19200bps二、通信接口说明6针接口定义如上图所示。
其中：6针双排接口定义IDC6双排针接口定义说明1GND 电源、数据地2VCC 电源DC 5.5-45V3TXD1设置数据发送（RS232）设置串口4RXD1 设置数据接收（RS232）5TXD0无线数据发送（RS232）数据串口6RXD0 无线数据接收（RS232）数据口用来无线传输数据，设置口只用来设置工作参数，皆为3线RS232串口。
三、参数设置缺省工作参数已经设置为：收发频率：435MHz （410—470MHz可调）异步串口速率：19200 8 N 1 （9600、19200、38400bps可调）空中速率：19200bps （9600、19200bps可调）数据头长度：18个（10—18个可调）发射功率：低（H、L高低可调）调制频偏：<90> （1–255可调）如要改变以上参数，请用Windows自带超级终端（程序→附件→通讯→超级终端），超级终端的“属性”里“端口设置”及“ASCII码设置”如下图所示：连接模块设置串口后在超级终端里输入命令“@@Setup”（注意S大写），出现如下设置菜单：菜单号当前参数说明1. 发送频率 <435MHz> 设置模块发送频率2. 接收频率 <435MHz> 设置模块接收频率3. 发射功率 <L> 设置模块发射功率（L或H）4. 同步头长度 <18个> 设置模块同步头个数（10-18）5. 串行口速率 <19200> 设置串口速率（9600/19200/38400）6. 调制频偏 <90>设置调制频偏系数（1–255可调）7、手动设置无线模块注意：该命令为电台测试模式，用户不要使用0. Set to Default. 设置模块为缺省工作参数R. Reload from EEPROM. 重新读出模块工作参数S. Save changes to EEPROM. 保存模块工作参数E. Restart. 重启模块内程序>>修改时先输入菜单编号后回车，再输入新参数，例：修改发送频率，先输入“1”回车，输入频率值后回车，注意输入频率时有效数据到小数点后四位数字。
