摘要

光传感器是利用光敏元件将光信号转换为电信号的传感器，它的敏感波长在可见光波长附近，包括红外线波长和紫外线波长。光传感器不只局限于对光的探测，它还可以作为探测元件组成其他传感器，对许多非电量进行检测，只要将这些非电量转换为光信号的变化即可。

光照强度自动检测显示系统，该系统可以自动检测光照强度的强弱并显示让人们知道此时光照强度的强弱。人们可以设定光照强度的范围，一旦超出此范围该系统可以发出警报通知或直接采取措施使光照强度在此范围内。人们可以通过看此装置的显示了解现在的光照状态，做合理的光照调节。该设计可分为三部分：即光照检测部分、信号处理部分、光强显示部分。还可加上报警部分。对于光照检测部分可利用光敏电阻传感器作为检测元件，它可以完成从光强到电阻值的信号转换，再把电阻值转换为电信号就可以作为系统的输入信号。对输入信号处理后，就可以用来显示了。对于显示部分可利用发光二极管来显示，不同的光强对应于不同的发光二极管点亮，就能简单的显示出不同的光强了。

关键词：光敏电阻；光电传感器；光照强度；发光二级管

word文档 可自由复制编辑

the

The light sensor is the use of photosensitive element will be optical signals are

converted to electric signals of sensors, its sensitive wavelength in the visible light

wavelength near, including infrared wavelength and ultraviolet wavelength. The

light sensor is not limited to light detection, it also can be used as detection

components other sensors, for many non-electricity testing, as long as these

non-electricity conversion for light signal can be change.

Light intensity automatic detection display system, this system can automatically

detect the intensity of illumination intensity and display to let people know the

strength of the light intensity at this time. People can be set illumination intensity

range, once beyond this range the system can issue warning notice or directly to

take measures to make the light intensity in this range. People can see through this

device display learn now light condition, to do a reasonable light regulation. This

design can be divided into three parts: namely light detection part, signal

processing part, intensity of light display section. Still can add alarm part. For light

detection part available photosensitive resistance sensor as the test components,

it can complete from intensity to resistance signal conversion, again resistance are

converted to electric signals can serve as the system input signal. For input signal

processing, they can be used to display the. To display part available light emitting

diode to display, different intensity of light corresponding to the different light

emitting diode light, you can simply shows the different light intensity.

Keywords: photosensitive resistance; Photoelectric sensor; Light intensity; leds

word文档 可自由复制编辑

二、设计要求

设计一个光照强度自动检测、显示、（报警）系统，实现对外界三种不同条件下光强的分档指示和报警（弱、适宜、强）

1、根据题目选定光照强度自动检测所用的光电传感器类型

(1)自己设计至少三种以上不同光照条件，测定不同光照条件下光电传感器的输出；

(2)传感器测量电路采用集成运算放大器构成的比较器完成，完成至少三种以上不同光照条件下显示报警系统方案的论证和设计；

(3)完成自然光光照强度自动检测显示报警系统电路方框图、电路原理图的设计；

(4)完成自然光光照强度自动检测显示报警系统中核心芯片的选型、系统中各个参数的计算（备注：1. 含各种元件参数的计算过程或依据2. 选定最接近计算结果的元件规格）；

(5)设计结束后，进行仿真调试。

2、仿真调试方案

给出系统整机电路图。

3、完成课程设计报告

三、方案设计

1、方案说明

(1)传感器选择：选用光敏电阻作为采集光照信号的传感器。

(2)电阻测试：在室外太阳光强照射下、室内适宜光照下、室内昏暗条件下三种光照条件下分别测的光敏电阻的阻值为<=320欧、1.4--3.6k欧、>=15.6k欧。

(3)方案原理图：系统功能描述：考虑到系统的实用价值,确定了光照适宜时的光敏电阻值的范围为1.4--3.6k欧，当光照过强时，LED1点亮，蜂鸣器报警；光照适宜时，LED2点亮；黑暗时，LED3点亮，蜂鸣器也报警。即光照不适宜时就会报警，所以该系统不但可以完成光强的显示、报警，而且可以判断光照是否适宜。

原理框图如下：

合集下载

光敏电阻特性研究实验报告

光敏电阻特性研究实验报告

光敏电阻特性研究实验报告

光敏电阻是一种能够根据光照强度改变电阻值的元件，它在光敏元件中具有重要的应用价值。本实验旨在研究光敏电阻的特性，通过实验数据的采集和分析，探讨光敏电阻在不同光照条件下的电阻变化规律，为光敏电阻在实际应用中的选型和设计提供参考依据。

实验一，光照强度对光敏电阻的影响。

在实验室条件下，我们利用可调光源和万用表进行了一系列实验。首先，我们将光敏电阻置于黑暗环境中，记录下此时的电阻值；随后，逐渐增加光源的亮度，每隔一定时间记录光敏电阻的电阻值。实验结果表明，光照强度与光敏电阻的电阻值呈现出负相关的关系，即光照强度越大，光敏电阻的电阻值越小。这一结果与光敏电阻的基本特性相符，也为后续实验提供了重要的数据支撑。

实验二，光敏电阻的响应速度。

为了研究光敏电阻的响应速度，我们设计了一组实验。在实验中，我们利用光敏电阻和示波器搭建了一个简单的实验电路，通过改变光源的亮度，观察光敏电阻电阻值的变化情况。实验结果显示，光敏电阻的响应速度较快，当光源亮度发生变化时，光敏电阻的电阻值能够迅速做出相应调整。这一特性使得光敏电阻在光控自动调节系统中具有广泛的应用前景。

实验三，光敏电阻的温度特性。

在实验室条件下，我们对光敏电阻的温度特性进行了研究。通过改变环境温度，记录光敏电阻的电阻值，得出了光敏电阻在不同温度下的电阻变化规律。实验结果表明，光敏电阻的电阻值随着温度的升高而减小，这一特性需要在实际应用中进行合理的温度补偿，以确保系统的稳定性和可靠性。

结论。 通过本次实验，我们深入研究了光敏电阻的特性，并取得了一系列有意义的实验数据。光敏电阻在光照强度、响应速度和温度特性等方面表现出了一系列重要的特点，这些特性为光敏电阻在光控自动调节系统、光电传感器等领域的应用提供了重要的理论依据。同时，我们也发现了一些需要进一步深入研究的问题，比如光敏电阻的光谱特性、长期稳定性等方面的研究仍有待深入。希望通过本次实验，能够为光敏电阻的应用和研究提供一定的参考价值，推动光敏电阻领域的进一步发展和应用。

光照传感器设计实验报告

光照传感器设计实验报告

一、实验目的

1. 了解光照传感器的基本原理和特性；

2. 掌握光照传感器的选型和应用方法；

3. 设计并搭建一个简单的光照传感器实验系统；

4. 分析实验结果，验证光照传感器的工作性能。

二、实验原理

光照传感器是一种利用光电效应将光信号转换为电信号的传感器。根据工作原理，光照传感器可分为光敏电阻、光敏二极管、光敏三极管等类型。本实验采用光敏电阻作为传感元件，其电阻值随光照强度的变化而变化。

光敏电阻的电阻值与光照强度之间的关系可以表示为：

R = Ro (I/Io) ^ 4

其中，R为光敏电阻的电阻值，Ro为光敏电阻在光照强度为Io时的电阻值，I为实际光照强度。

三、实验设备

1. 光照传感器模块：光敏电阻；

2. 数据采集器；

3. 电脑；

4. 连接线；

5. 电源；

6. 实验台。

四、实验步骤

1. 将光照传感器模块与数据采集器连接，并将数据采集器与电脑连接；

2. 在电脑上编写程序，设置数据采集器的采样频率和采样时间；

3. 将实验台置于稳定的环境中，调整光照强度； 4. 运行程序，采集光照强度数据；

5. 分析实验数据，绘制光照强度与电阻值之间的关系曲线。

五、实验结果与分析

1. 实验结果

通过实验，我们得到了光照强度与光敏电阻电阻值之间的关系曲线，如图1所示。

2. 分析

从实验结果可以看出，光敏电阻的电阻值随光照强度的增加而减小。这与实验原理中的公式相符。同时，我们可以观察到，在光照强度较小时，电阻值的变化较为敏感；而在光照强度较大时，电阻值的变化趋于平缓。

六、实验结论

1. 光照传感器是一种将光信号转换为电信号的传感器，具有响应速度快、灵敏度高、成本低等优点；

2. 通过实验验证了光照传感器的工作性能，为实际应用提供了参考；

3. 本实验所搭建的光照传感器实验系统简单易行，具有较好的实用价值。

七、实验拓展

1. 研究不同光照强度下，光敏电阻的响应时间；

2. 探索光照传感器在智能家居、智能交通等领域的应用；

高中物理 光敏传感器特性测量实验

高中物理 光敏传感器特性测量实验

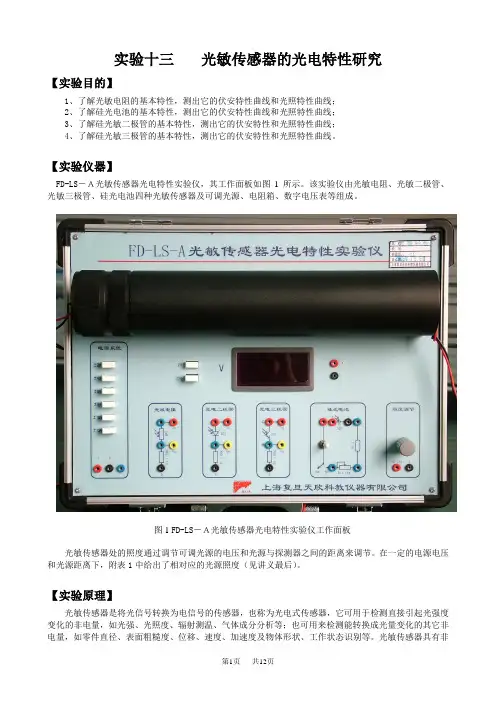

第1页 共12页 实验十三 光敏传感器的光电特性研究

【实验目的】

1、了解光敏电阻的基本特性，测出它的伏安特性曲线和光照特性曲线；

2、了解硅光电池的基本特性，测出它的伏安特性曲线和光照特性曲线；

3、了解硅光敏二极管的基本特性，测出它的伏安特性和光照特性曲线；

4、了解硅光敏三极管的基本特性，测出它的伏安特性和光照特性曲线。

【实验仪器】

FD-LS－Ａ光敏传感器光电特性实验仪，其工作面板如图1所示。该实验仪由光敏电阻、光敏二极管、光敏三极管、硅光电池四种光敏传感器及可调光源、电阻箱、数字电压表等组成。

图1 FD-LS－Ａ光敏传感器光电特性实验仪工作面板

光敏传感器处的照度通过调节可调光源的电压和光源与探测器之间的距离来调节。在一定的电源电压和光源距离下，附表1中给出了相对应的光源照度（见讲义最后）。

【实验原理】

光敏传感器是将光信号转换为电信号的传感器，也称为光电式传感器，它可用于检测直接引起光强度变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其它非电量，如零件直径、表面粗糙度、位移、速度、加速度及物体形状、工作状态识别等。光敏传感器具有非

第2页 共12页 接触、响应快、性能可靠等特点，因而在工业自动控制及智能机器人中得到广泛应用。

1、光电效应

光敏传感器的物理基础是光电效应，在光辐射作用下电子逸出材料的表面，产生光电子发射称为外光电效应，或光电子发射效应，基于这种效应的光电器件有光电管、光电倍增管等。电子并不逸出材料表面的则是内光电效应。光电导效应、光生伏特效应则属于内光电效应。即半导体材料的许多电学特性都因受到光的照射而发生变化。光电效应通常分为外光电效应和内光电效应两大类，几乎大多数光电控制应用的传感器都是此类，通常有光敏电阻、光敏二极管、光敏三极管、硅光电池等。

（1）光电导效应

若光照射到某些半导体材料上时，透过到材料内部的光子能量足够大，某些电子吸收光子的能量，从原来的束缚态变成导电的自由态，这时在外电场的作用下，流过半导体的电流会增大，即半导体的电导会增大，这种现象叫光电导效应。它是一种内光电效应。

物理光敏实验报告

物理光敏实验报告

一、实验目的

1. 了解光敏电阻的基本特性和工作原理。

2. 测量光敏电阻的光照特性曲线。

3. 掌握光敏电阻在电路中的应用方法。

4. 分析光敏电阻的响应时间及其影响因素。

二、实验原理

光敏电阻是一种半导体器件，其电阻值随入射光的强度而变化。当入射光强增强时，光敏电阻的电阻值减小；当入射光强减弱时，光敏电阻的电阻值增大。这种特性使得光敏电阻在光控电路、自动报警系统等领域有着广泛的应用。

光敏电阻的原理基于内光电效应，即当光照射在半导体材料上时，会激发电子从价带跃迁到导带，形成自由电子和空穴对。这些自由电子和空穴对在电场作用下产生电流，从而改变光敏电阻的电阻值。

三、实验仪器与设备

1. 光敏电阻

2. 电源

3. 电阻箱

4. 滑动变阻器

5. 电压表

6. 电流表

7. 照明设备

8. 电路连接线

四、实验内容与步骤

1. 搭建电路

将光敏电阻、电源、电阻箱、滑动变阻器、电压表和电流表按照图示电路连接好。 2. 测量光敏电阻的暗电阻

关闭照明设备，调节滑动变阻器，使电路中的电流达到稳定值。记录此时电压表和电流表的读数，计算光敏电阻的暗电阻。

3. 测量光敏电阻的亮电阻

打开照明设备，调节滑动变阻器，使电路中的电流达到稳定值。记录此时电压表和电流表的读数，计算光敏电阻的亮电阻。

4. 测量光敏电阻的伏安特性曲线

在不同光照条件下，分别测量光敏电阻的电压和电流值，记录数据。绘制光敏电阻的伏安特性曲线。

5. 分析光敏电阻的响应时间

在不同光照条件下，分别测量光敏电阻的电阻值随时间的变化情况，记录数据。分析光敏电阻的响应时间及其影响因素。

6. 光敏电阻在电路中的应用

设计一个简单的光控电路，利用光敏电阻控制电路的通断。观察电路的工作情况，分析光敏电阻在电路中的作用。

五、实验结果与分析

1. 光敏电阻的暗电阻和亮电阻
