h

卷册检索号

TW865A1-2010-T0301

计 算 书

设计阶段： 施工图阶段

工程名称： 220kV(20kV)变电站标准化设计 户外AIS方案

计算书名称： 220kV构架及基础计算书

工程检索号： TW865A1-2010 卷册号： T0301

批 准 人：

审 核 人：

校 核 人：

计 算 人：

浙江省电力设计院

2010年 1 月 杭州 h

h

220kV构架及基础计算书

一、 设计资料

1. 220kV构架资料

220kV连续跨10跨构架，构架高度14.5m，构架梁跨度13m，地线柱高为4m；构架梁为3相挂点，导线挂点高度为14.5m，平面外计算时偏角按5°考虑；地线挂点高度为18.5m，偏角按0°考虑。详见图一、图二、图三所示：

图一：220kV构架轴测图

图二：构架梁展开图h

图三：挂线点位置示意图

2. 220kV构架荷载资料

220kV主变间隔导线： LGJ-800/55,L=62m,v=38m/s（W0=0.9kN/m2）,最大弧垂2.0m。

导 线 构 架 导 线 荷 载(kN) 备注（参考变电站出线荷载资料） 荷 载 状 态 水平拉力H1 垂直荷载 R

运行

工况 最高温度 9.77 2.57 出线垂直荷载2.38 kN

最大荷载 16.04 2.98 出线垂直荷载2.38 kN

最大风速 19.47 3.52 出线垂直荷载2.38 kN

最低温度 13．97 2.58 出线垂直荷载3.55 kN

安装工况 施工安装 14．02 2.59 出线垂直荷载2.38 kN

检修

工况 三相上人 20．44 3．10 出线垂直荷载2.38 kN

单相上人 23.91 3.36 出线垂直荷载2.38 kN

三相均挂阻波器，每相垂直荷载800+2x130kg=1060kg；最大风速时侧向风压150kg

安装时梁上人及工具重2.0kN

梁自重按1.2 kN /m计算 h

3. 场地条件

地震抗震烈度6度，建筑场地类别Ⅰ类；地面粗糙度为B类，基本风压为0.90kN/㎡(地面粗糙程度按B级考虑)。

二、 风荷载计算

1. 避雷针风荷载计算

避雷针详图见图四所示，据《变电构架设计手册》（以下简称《手册》）公式3-2

风荷载标准值： K=ZSZ0 （kN/㎡）

图四：避雷针受力示意图 h

1) 第一段计算：h

a) Z=2.0 （查《手册》3.1.3.5条 5.风振系数，下同）

b) 中心标高H=28.5+2.5/2=29.75m ，按B类场地粗糙度查得风压高度变化系数（查《手册》表3-5，下同）：

Z=1.34+)34.142.1(25302575.29=1.416

c) Z0d2=1.416×0.9×0.0422=0.002；故体形系数S=1.2（查《手册》表3-2，下同）

d) K=ZSZ0=2.0×1.2×1.416×0.9=3.06 kN/㎡

e) 沿高度方向线荷载：q1=K×d=3.06×0.042=0.13 kN/m

f) 第一段中点处集中力：Q1=q1×2.5=0.33 kN

2) 第二段计算：

a) Z=2.0

b) 中心标高H=26.0+2.5/2=27.25m ，按B类场地粗糙度查得风压高度变化系数

Z=1.34+)34.142.1(25302525.27=1.367

c) Z0d2=1.367×0.9×0.0832=0.008[0.002,0.015],

故体形系数S=1.2-)6.02.1(002.0015.0002.0008.0=0.92

d) K=ZSZ0=2.0×0.92×1.367×0.9=2.26 kN/㎡

e) 沿高度方向线荷载：q2=K×d=2.26×0.083=0.19 kN/m

f) 第二段中点处集中力：Q2=q2×2.5=0.48 kN

3) 第三段计算：

a) Z=2.0

b) 中心标高H=23.5+2.5/2=24.75m ，按B类场地粗糙度查得风压高度变化系数

Z=1.25+)25.134.1(20252075.24=1.336

c) Z0d2=1.336×0.9×0.1272=0.019>0.015,

故体形系数S=0.6

d) K=ZSZ0=2.0×0.6×1.336×0.9=1.44 kN/㎡h

e) 沿高度方向线荷载：q3=K×d=1.44×0.127=0.18 kN/m

f) 第三段中点处集中力：Q3=q3×2.5=0.45 KN

4) 第四段计算：

a) Z=2.0

b) 中心标高H=21.0+2.5/2=22.25m ，按B类场地粗糙度查得风压高度变化系数：

Z=1.25+)25.134.1(20252025.22=1.291

c) Z0d2=1.291×0.9×0.1682=0.032>0.015故体形系数S=0.6

d) K=ZSZ0=2.0×0.6×1.291×0.9=1.39 kN/㎡

e) 沿高度方向线荷载：q4=K×d=1.39×0.168=0.23 kN/m

f) 第四段中点处集中力：Q4=q4×2.5=0.58 KN

5) 第五段计算：

a) Z=2.0

b) 中心标高H=18.5+2.5/2=19.75m ，按B类场地粗糙度查得风压高度变化系数

Z=1.20+)20.125.1(5.17205.1775.19=1.245

c) Z0d2=1.245×0.9×0.1942=0.042>0.015故体形系数S=0.6

d) K=ZSZ0=2.0×0.6×1.245×0.9=1.34 kN/㎡

e) 沿高度方向线荷载：q5=K×d=1.34×0.194=0.26 kN/m

f) 第四段中点处集中力：Q5=q5×2.5=0.65 kN

6) 避雷针各段风荷载参数一览表：

Z S Z 0（kN/㎡） K（kN/㎡） q (kN/m) Q (kN) d(mm) iI

（cm4）s

第一段(2.5m) 2.0 1.2 1.416 0.9 3.06 0.13 0.33 42 9.453

第二段(2.5m) 2.0 0.92 1.367 0.9 2.26 0.19 0.48 83 93.561

第三段(2.5m) 2.0 0.6 1.336 0.9 1.44 0.18 0.45 127 357.14

第四段(2.5m) 2.0 0.6 1.291 0.9 1.39 0.23 0.58 168 1003.117 h

第五段(2.5m) 2.0 0.6 1.245 0.9 1.34 0.26 0.65 194 1800.076

7) 避雷针第五段底端弯矩、轴力、剪力值(均为标准值)：

M针K=Q1×11.25+ Q2×8.75 +Q3×6.25+ Q4×3.75+ Q5×1.25

=0.33×11.25+ 0.48×8.75 +0.45×6.25+ 0.58×3.75+ 0.65×1.25=13.71 kN m

N针K=2.9 kN（自重）

V针K=Qi=0.33+ 0.48 +0.45+ 0.58+ 0.65 =2.49 kN

2. 地线柱风荷载计算

a) Z=2.0

b) 标高为14.5+4/2=16.5m ，按B类场地粗糙度查得风压高度变化系数

Z=1.14+)14.12.1(155.17155.16=1.176

c) Z0 d2=1.176×0.9×0.2732=0.08>0.015故体形系数S=0.6

d) K=ZSZ0=2×0.6×1.176×0.9=1.27 kN/㎡

e) 沿高度方向线荷载：q地柱K=K×d=1.27×0.273=0.35 kN/m

f) V针K=0.35×4 =1.40 kN

3. 人字柱风荷载计算

a) Z=1.2

b) 标高14.5-4.5/2=12.25m ，按B类场地粗糙度查得风压高度变化系数

Z=1.00+)00.107.1(105.121025.12=1.06

c) Z0d2=1.126×0.9×0.2732=0.076>0.015故体形系数S=0.6

d) 标高10.00m以上时：K=ZSZ0=1.2×0.6×1.06×0.9=0.69 kN/㎡

标高10.00m以下时：K=ZSZ0=1.2×0.6×1 .00×0.9=0.65 kN/㎡

e) 沿高度方向线荷载：h

标高10.00m以上：q人柱K=K×d=0.69×0.273=0.19 kN/m（当为ø273钢杆）

q人柱K=K×d=0.69×0.377=0.26 kN/m（当为ø377钢杆）

标高10.00m以下：q人柱K=K×d=0.65×0.273=0.18 kN/m（当为ø273钢杆）

q人柱K=K×d=0.65×0.377=0.25 kN/m（当为ø377钢杆）

总上所述，构架10.00m以上及以下时线荷载差别不大，为方便计算均取构架10.00m以上值：

q人柱K=K×d=0.69×0.273=0.19 kN/m（当为ø273钢杆）

q人柱K=K×d=0.69×0.377=0.26 kN/m（当为ø377钢杆）

三、 出线横梁计算

1. 设计资料

➢ 计算简图及尺寸如图三所示，导线张力及竖向荷载见前页。

➢ 根据电气提供的荷载值，考虑最大荷载、单相上人两种工况下梁内力计算。

➢ 梁自重按1.2 kN /m计算,安装时梁上人及工具重2.0kN

➢ 三相均挂阻波器，每相垂直荷载800+2x130kg；最大风速时侧向风压150kG 。

➢ 本计算书型材截面特性均由“钢结构截面特性”软件算得，不再写详细计算过程。

➢ 查《手册》1.3.2条取[]=150。

2. 运行工况（取最大风速工况）

最大风速工况内力分析计算，按考虑主变进线侧挂线核算水平力时梁材料强度和考虑主变进线侧挂线及出线侧核算垂直力时梁材料强度。计算时假定各节点均为交接,为便于计算取阻波器挂点为各导线挂点，此时计算微偏于安全。

1) 上主材

合集下载

110~750kV架空输电线路施工图设计内容深度规定(送审稿)

110~750kV架空输电线路施工图设计内容深度规定(送审稿)

DOC可编辑修改--------为你整理各种最新最全办公范文--------双击可以删除

爱心---用心---恒心 110~750kV架空输电线路施工图设计内容深度规定(送审稿)

ICS

备案号：

DL

中华人民共和国电力行业标准

P DL/T XXXX－20XX

110kV~750kV架空输电线路施工图

设计内容深度规定

Code of content profundity for working drawing

design for

overhead Transmission line

201X－XX－XX发布 201X－XX－XX实施

中华人民共和国国家能源局 发 布

目 次

前言

1 范围

2 规范性引用文件 3 术语和定义 4 总则及一般规定

5 一般线路施工图设计内容及深度要求 施工图总说明书及附图 平断面定位图及塔位明细表 机电施工图及 DOC可编辑修改--------为你整理各种最新最全办公范文--------双击可以删除

爱心---用心---恒心 绝缘子串组装图 杆塔结构图 基础施工图 通信保护施工图

OPGW光缆施工图 主要设备材料表 线路走廊清理 杆塔工程地质一览表 水文气象报告 施工图预算

6 大跨越线路施工图设计内容及深度要求 大跨越施工图说明书及附图 平断面定位图及塔位明细表 机电施工图及绝缘子串组装图 杆塔结构图 基础施工图 工程地质报告 水文气象报告 主要设备材料表 预算书

I

前 言

本规定根据国能科技〔20XX〕163号文“国家能源局关于下达20XX年第一批能源领域行业标准制订计划的通知”的要求制定。

架空输电线路[110kV架空输电线路初步设计]

架空输电线路[110kV架空输电线路初步设计]

架空输电线路[110kV架空输电线路初步设计]

110kV架空输电线路初步设计 目录 前言 第一章 原始资料介绍 1 第二章 设计说明书 2 第一节 路径的选择 2 第二节

导线及避雷线部分 2 第三节 导体的应力及弧垂 4 第四节 杆塔的选择 7 第五节 杆塔基础设计 11 第六节 绝缘子及金具的选择 13 第七节 防雷防振及接地保护装置的选择 16 第三章

计算任务书 18 第一节 导线截面选择及校验计算部分 18 第二节 导线的应力及弧垂计算 20 第三节 导线的防振设计 27 第四节 杆塔头部尺寸校验 29 第四章 结束语 31 参考资料 31

附录一 弧垂应力曲线图 32 附录二 杆塔一览图 33 附录三 杆塔基础 34 附录四 绝缘配合 35 第一章 原始资料介绍 一、设计情况 由于国民经济的高速发展，现有城市电网难以满足工业用电及人民群众生活用电的需求，需新建一110kV架空线路,该输电线路采用单回输电方式，线路总长5km，输送功率20MW，功率因数0.8，最大利用小时数为6000小时。该地区用电量年增长率为18%。该地区处于平原，该输电线路经过的地势较平坦，相对高度较小，沿线耕地较少，多为居民区、工厂、道路等，沿线树木较少，土质含沙量大，地下水位较浅。

二、设计气象条件 表1-1 线路经过地区的自然条 气象条件 类别 气 温 （ºC） 风 速 (m/s) 覆冰厚度 (mm) 最高气温

+40 0 0 最低气温 -20 0 0 最大风速 -5 30 0 覆冰情况 -5 10

10 年平均气温 +15 0 0 外过电压 +15 10 0 内过电压 +15 15

0 安装情况 -10 10 0 冰的比重 0.9g/cm3 第二章 设计说明书

第一节 路径的选择 该线路从110kV（A站）构架出线至110kV（B站）进线构架线路全长5km，全线经过的地区地势较平坦，相对高度较小，沿线耕地较少，多为居民区，工厂，河流，道路等，沿线树木较少。沿途有公路到达，交通运输方便，有利于施工、运行、维护。经工作人员对本地地形反复考察绘制出的路径图如下所示。

330kV变电站主变保护配置与整定计算

330kV变电站主变保护配置与整定计算

西安科技大学高新学院

毕业设计（论文）任务书

系 别：

专 业：

学 生 姓 名： 官 昊 学 号：

设计(论文)题目：

起 迄 日 期: 年 月 日 — 年 月 日

设计(论文)地点:

指 导 教 师:

专业教研室负责人:

发任务书日期: 年 月 日

毕 业 设 计（论 文）任 务 书 1．本毕业设计（论文）课题应达到的目的：

2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：

3．对本毕业设计（论文）课题成果的要求〔包括毕业设计、论文、图表、实物样品等〕：

4．主要参考文献：

5．本毕业设计（论文）课题工作进度计划：

指导教师审查意见：

指导教师（签名）：

年 月 日

毕业设计(论文)计划任务书

指导教师：万 耕

学生姓名：官 昊

题目：330kV变电站主变压器保护配置与整定计算

内容：在分析给定系统资料的基础上，对某一变电站主变压器的几点保护方式进行配置，对各个主要保护计算保护参数，包括短路电流的计算，继电保护方案的确定，计算主变压器保护参数，画出保护配置图、接线图。

主要任务和要求：

1计算短路电流；

2分析并确定主变压器主保护及后备保护型式；

3计算主变压器主保护保护参数并校验灵敏度；

4计算主变压器后备保护保护参数并校验灵敏度；

设计深度：设计深度应满足初步设计要求。

主要成品：

1 二次部分设计总说明；

2 短路电流计算书；

3 变压器保护配置说明书；

4 图纸：

4.1 电气主接线图；

4.2 主变压器保护配置图；

参考文献：

1 《火力发电厂电气部分》（第二版），范锡普，中国电力出版社

2 《电力系统暂态分析》（第二版），李光琦，交通大学出版社

3 《电力工程电气设计手册》电气一次部分，西北电力设计院编

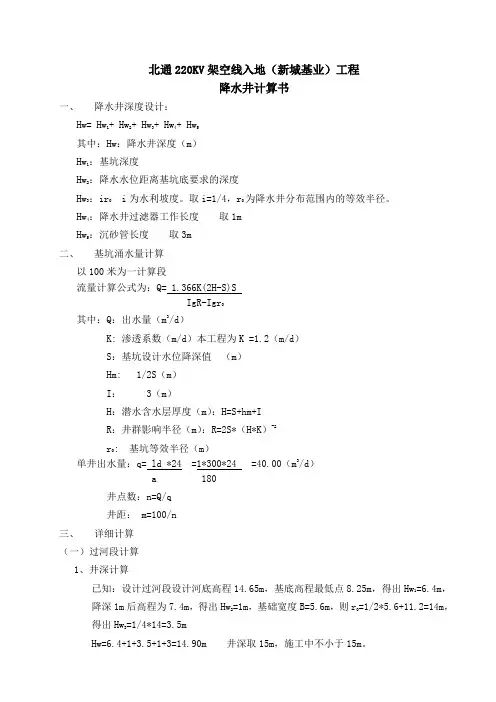

降水计算书
