集中控制系统

集中控制的内容

集中控制是指将多个分散的元素或系统集成到一个中心控制点下进行统一控制和管理的方式。它可以应用于多个领域和实际场景中，包括以下几个方面的内容：

1. 建筑自动化控制：集中控制可以实现对建筑中的各种设备和系统的集中管理，包括照明、空调、安防、通信等，通过一个中心控制界面对这些设备进行监控和控制。

2. 工业自动化控制：集中控制可以对工业生产过程中的各种设备和系统进行集中管理，包括生产线上的机器设备、传感器、控制器等，通过一个中心控制系统对生产过程进行监控和调整。

3. 网络管理和控制：集中控制可以应用于网络管理和控制，通过集中的网络管理系统对网络设备和流量进行监控和管理，保证网络的正常运行和安全性。

4. 能源管理系统：集中控制可以用于能源系统的管理，通过集中控制系统对能源设备和用能情况进行监测和控制，优化能源使用，提高能效。

5. 智能家居控制：集中控制可以实现对智能家居中各种设备的统一管理和控制，包括智能灯光、智能家电、智能安防等，通过一个中心控制器实现对家居的智能化管理。

总之，集中控制的内容涵盖了各个领域的设备和系统的集中管理和控制，通过一个中心控制点实现对这些设备和系统的监控、调整和优化，提高工作效率、降低成本和提升安全性。

DCS控制系统介绍

DCS控制系统（Distributed Control System，简称DCS）是一种基于现代技术的集散控制系统，它主要应用于工业生产和制造领域，用于控制和监控生产过程中各项参数和设备，以实现自动化生产。

DCS控制系统由多个分布在各个生产单元的控制器组成，这些控制器之间通过网络进行信息传输和数据交换，实现对整个生产过程的控制和监控。每个控制器负责管理一定范围的生产设备和参数，通过与传感器、执行器等设备连接，实现对生产过程的监测和控制。

DCS控制系统的核心是集中管理系统，它由工程师对整个生产系统进行规划、设计和编程，定义各种控制策略和逻辑，以实现生产过程的自动化控制。集中管理系统可以实时监测各个控制器的运行状态，收集和处理生产数据，为决策提供支持，确保生产过程的顺利进行。

DCS控制系统的分散控制器通常由工控机或PLC等硬件组成，它们负责执行集中管理系统下发的控制策略，控制各种生产设备的运行和参数调节。分散控制器之间可以相互通信，实现对整个生产过程的协调与同步，提高生产效率和质量。

DCS控制系统具有高可靠性和稳定性，通过采用冗余设计和故障恢复机制，可以保证系统在出现故障时快速恢复，确保生产过程的连续性和稳定性。同时，DCS系统可以对生产过程进行实时监测和报警，及时发现并解决问题，保证生产过程的安全性和可靠性。

总的来说，DCS控制系统是一种先进的生产自动化控制系统，具有集中管理、分散控制、多任务处理、模块化设计和高可靠性等特点，可以满足各种工业生产领域的自动化控制需求，提高生产效率，节约成本，保证生产质量，是工业生产自动化的重要技术手段。

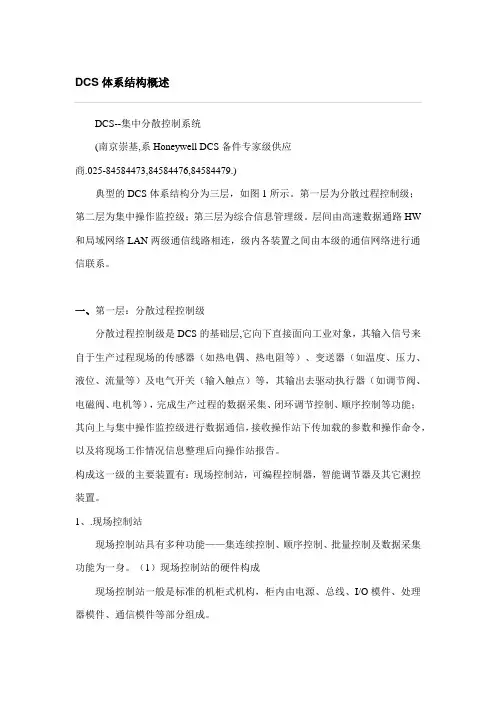

DCS体系结构概述

DCS--集中分散控制系统

(南京崇基,系Honeywell DCS备件专家级供应商.025-84584473,84584476,84584479.)

典型的DCS体系结构分为三层，如图1所示。第一层为分散过程控制级；第二层为集中操作监控级；第三层为综合信息管理级。层间由高速数据通路HW和局域网络LAN两级通信线路相连，级内各装置之间由本级的通信网络进行通信联系。

一、第一层：分散过程控制级

分散过程控制级是DCS的基础层,它向下直接面向工业对象，其输入信号来自于生产过程现场的传感器（如热电偶、热电阻等）、变送器（如温度、压力、液位、流量等）及电气开关（输入触点）等，其输出去驱动执行器（如调节阀、电磁阀、电机等），完成生产过程的数据采集、闭环调节控制、顺序控制等功能；其向上与集中操作监控级进行数据通信，接收操作站下传加载的参数和操作命令，以及将现场工作情况信息整理后向操作站报告。

构成这一级的主要装置有：现场控制站，可编程控制器，智能调节器及其它测控装置。

1、.现场控制站

现场控制站具有多种功能——集连续控制、顺序控制、批量控制及数据采集功能为一身。（1）现场控制站的硬件构成

现场控制站一般是标准的机柜式机构，柜内由电源、总线、I/O模件、处理器模件、通信模件等部分组成。 一般在机柜的顶部装有风扇组件，其目的是带走机柜内部电子部件所散发出来的热量；机柜内部设若干层模件安装单元，上层安装处理器模件和通信模件，中间安装I/O模件，最下边安装电源组件。机柜内还设有各种总线，如电源总线，接地总线，数据总线，地址总线，控制总线等等。现场控制站的电源不仅要为柜内提供电源，还要为现场检测器件提供外供电源，这两种电源必须互相隔离，不可共地，以免干扰信号通过电源回路耦合到I/O通道中去。

一个现场控制站中的系统结构如图2所示，包含一个或多个基本控制单元，基本控制单元是由一个完成控制或数据处理任务的处理器模件以及与其相连的若干个输入／输出模件所构成的（有点类似于IPC）。基本控制单元之间，通过控制网络Cnet 连接在一起，Cnet 网络上的上传信息通过通信模件，送到监控网络Snet，同理Snet 的下传信息，也通过通信模件和Cnet 传到各个基本控制单元。在每一个基本控制单元中，处理器模件与I/O模件之间的信息交换由内部总线完成。内部总线可能是并行总线，也可能是串行总线。近年来，多采用串行总线 。

中控系统原理

中控系统是指一种集中控制和管理各种设备或系统的系统。它可以应用于各种领域，如工业自动化、建筑自动化、交通运输、能源管理等。中控系统的原理是通过集成各种传感器、执行器和控制器，实现对设备或系统的监测、控制和管理。下面将详细介绍中控系统的原理。

首先，中控系统的核心是传感器和执行器。传感器用于采集各种环境参数，如温度、湿度、压力、流量等，执行器用于控制各种设备或系统的运行。传感器和执行器通过控制器进行连接，控制器可以根据传感器采集的数据，通过预先设定的控制策略，对执行器进行控制，从而实现对设备或系统的自动化控制。

其次，中控系统的原理是基于控制理论和信息技术。控制理论是中控系统的理论基础，它包括传感器信号处理、控制算法设计、系统建模与仿真等内容。信息技术是中控系统的技术支撑，它包括数据采集、通信网络、数据库、人机界面等内容。控制理论和信息技术的结合，使得中控系统能够实现对设备或系统的智能化控制和管理。

再次，中控系统的原理是基于分布式系统和网络通信。分布式系统是指中控系统由多个子系统组成，每个子系统负责不同的功能，通过网络进行通信和协作。网络通信是指中控系统通过各种通信网络，如以太网、无线网络、CAN总线等，实现传感器和执行器之间的数据交换和控制指令传输。分布式系统和网络通信的结合，使得中控系统能够实现对分布在不同位置的设备或系统的集中控制和管理。

最后，中控系统的原理是基于开放式架构和标准化接口。开放式架构是指中控系统采用通用的硬件平台和软件平台，可以灵活地扩展和定制功能。标准化接口是指中控系统采用标准的通信协议和数据格式，可以与各种设备或系统进行无缝对接。开放式架构和标准化接口的结合，使得中控系统能够实现对各种设备或系统的集成和统一管理。 总之，中控系统的原理是基于传感器和执行器、控制理论和信息技术、分布式系统和网络通信、开放式架构和标准化接口。它通过集成各种传感器、执行器和控制器，实现对设备或系统的监测、控制和管理，从而提高设备或系统的自动化水平和智能化水平，为各种领域的应用提供了强大的支持和保障。
