瓦楞纸箱结构设计时尺寸的测量和计算
随着近年来瓦楞纸箱的用量越来越多，所涉及的行业也越来越多。其功能已经不是对产品的简单包装了，越来越多的纸箱使用者对其功能提出了更高的要求。在纸箱的结构设计方面，特别是在微细瓦楞的使用和集装箱装箱方面，合理的尺寸、造型和配材不仅需要考虑到节约成本，提供最优的包装解决方案；而且需要保证产品在长期的货运过程中能够良好的保护内装产品不会受到伤害，得到最有效的保护。这就促使了一些纸箱制造厂商在职能上从制造到服务的转变，使其更好的服务于纸箱的使用者以追求合作双方的双赢。正是在这种情况下，瓦楞纸箱结构设计也显得日益重要。针对这种情况，本文主要叙述一些在瓦楞纸箱结构设计时最基本的一些尺寸的测量和计算。
瓦楞纸箱尺寸的测量瓦楞纸箱尺寸的表述内经尺寸瓦楞纸箱成箱后内部空间尺寸外经尺寸瓦楞纸箱成箱后外部轮廓尺寸制造尺寸瓦楞纸箱在制造过程中使用的尺寸在对瓦楞纸箱进行测量时，虽然都可以直接用工具测量出其具体的尺寸，然而在测量的过程中，由于压痕线的影响，导致测量的结果不过精确。特别是对使用过的废旧纸箱的尺寸的测量，比如：我们常常遇到客户拿来一只很旧的样箱，要求按照他的尺寸测量后进行生产。且它的纸箱在原来的设计过程中是经过严格计算的，正好的实用于托盘和集装箱装柜，也能很好的对其产品进行保护。这就需要我们对样箱进行精确的测量。
下面介绍两种不同生产工艺制造的普通0201型瓦楞纸箱制造尺寸的测量。
纸箱成型开槽机生产的0201型纸箱的尺寸的测量如图所示：纸箱的纵向压痕线处于开槽口中心的位置，如果纸箱的压痕线不能清晰的辨认，就难以测量其真实的规格。不过，我们可以通过测量开槽槽口的位置来测量其尺寸。在这里需要注意的是单片成箱的纸箱和两片成箱的纸箱在测量时测量的位置是不一样的。在图3中，我们依次把槽口和切边用1-8的数字来表示。纸箱的纵向压痕线居开槽口中心位置，就可以得出图中从切边1到切边2和3的中心的距离为纸箱的长度；切边4和5的中心到切边6和7的距离也为纸箱的长度，由此可以推算出从切边4到切边6或者切边5到切边7为纸箱的长度；也可以算出切边2到切边4或者切边3到5之间的距离为宽。这样计算，在测量过程中就可以得到很准确的尺寸了。
瓦楞纸箱的设计方法
第一节，瓦楞纸板的知识
一、 瓦楞纸板的结构
① 外面纸等级，外面纸定量·瓦楞芯纸等级-瓦楞芯纸定量·内面纸等级-内面纸定量、瓦楞楞型F。
B-300·C-125·B-300AF
② 外面纸定量/内面纸定量-瓦楞芯纸定量/瓦楞层数、瓦楞楞型。
293/240-151/1C
③ 纸板代号-纸板类别号，同类纸板序号
S-1.1,D-2.1
二、瓦楞纸板的厚度
瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，一般是原纸厚度与瓦楞高度之和。
瓦楞纸板厚度计算公式如下：
t=t1+t2+tm+fh-d
t——瓦楞纸板厚度（mm）；
t1——外面纸厚度（mm）；
t2——内面纸厚度（mm）；
tm——瓦楞芯纸厚度（mm）；
fh——瓦楞辊高度（mm）；
d——瓦楞纸板制造过程中的厚度损失（mm）。
影响值的主要因素有：
a.双面粘贴时出现的楞高损失；
b.瓦楞不正。
瓦楞纸板厚度表
楞型 纸板厚度 楞型 纸板厚度 楞型 纸板厚度
A 5．3 AA 10．4 AB 8．1
B 3．3 BB 8．1 AC 9．4
C 4．3 CC 6．4 BC 7．1
E 2．3
三、 楞纸箱箱坯构造
瓦楞纸板只有经过分切、压痕、开槽开角以后，才能制成瓦楞纸箱箱坯。箱坯结构主要包括纵压（痕）线，横压（痕）线，开槽和接头。
1、 压痕
①压痕的种类
a.一点式
b.三点式
c.五点式 ②纵压线与横压线
按压痕线方向与瓦楞楞向的不同关系，压痕又可分为：
a.纵压线：与瓦楞楞向平行的压痕线。
b.横压线：与瓦楞楞向垂直的压痕线。
③压痕的作用
压痕的主要作用，是使瓦楞纸板按预定位置准确地弯折，以实现精确的纸箱内尺寸。
2、开槽
是指在瓦楞纸板上切出便于折叠的缺口，其宽度一般为纸板厚度再加1mm。
开槽中心线要尽量与压痕中心线对齐，前后左右的偏差要越小越好。
3、接头
接头的接合方式与封箱方式一样，都有三种形式；胶带粘合、粘合剂粘合和金属钉钉合。
瓦楞纸包装设计与结构
以瓦楞纸包装设计与结构为题，我们将探讨瓦楞纸包装的设计原理、结构特点以及其在不同领域的应用。
瓦楞纸是一种由纸板制成的材料，它具有轻巧、坚固、环保等特点，因此广泛应用于包装行业。瓦楞纸包装设计与结构是为了满足不同产品的包装需求而进行的设计与构造。
我们来了解一下瓦楞纸的基本结构。瓦楞纸由一层面纸和夹在其中的瓦楞纸芯组成。瓦楞纸芯的形状通常为波浪状，它能够提供一定的缓冲和抗压性能，同时也能够增加纸板的强度和刚度。
瓦楞纸包装设计的核心原理是通过合理的结构设计来实现产品的保护和展示。不同的产品对包装的需求不同，因此瓦楞纸包装设计需要兼顾产品的特点和包装的功能，并在此基础上进行创新。
在瓦楞纸包装设计中，一个重要的考虑因素是包装的结构稳定性。通过合理选择纸板的厚度和波浪形状，可以增加包装的抗压能力和稳定性，确保产品在运输和储存过程中不受损坏。
瓦楞纸包装设计还需要考虑产品的外观展示和包装效果。通过合理设计包装的外形和尺寸，可以使产品在货架上更加突出，吸引消费者的注意。同时，通过采用不同的印刷技术和装饰工艺，还可以使包装更加美观、时尚，提升产品的品牌形象。
除了基本的保护和展示功能外，瓦楞纸包装还可以根据不同产品的特点进行功能扩展。例如，在食品行业，瓦楞纸包装可以具有防潮、防油、防腐等特性，保证食品的新鲜和安全。在电子产品行业，瓦楞纸包装可以具有防静电、防震、防水等功能，保护产品的完好性。
瓦楞纸包装还可以根据产品的使用环境和运输条件进行优化设计。例如，在对抗振动和冲击的要求较高的场合，可以采用多层的瓦楞纸板，增加包装的缓冲能力。在长途运输或需要堆码存储的情况下，可以采用折叠式的瓦楞纸箱，节省空间和运输成本。
总结起来，瓦楞纸包装设计与结构是为了满足不同产品包装需求而进行的设计与构造。它具有轻巧、坚固、环保等特点，并通过合理的结构设计来实现产品的保护和展示。瓦楞纸包装设计需要考虑结构稳定性、外观展示、功能扩展和适应环境等因素，并根据不同产品的特点进行创新和优化。相信随着技术的不断进步和市场的需求变化，瓦楞纸包装的设计与结构将会继续发展，为各行业提供更加优质的包装解决方案。

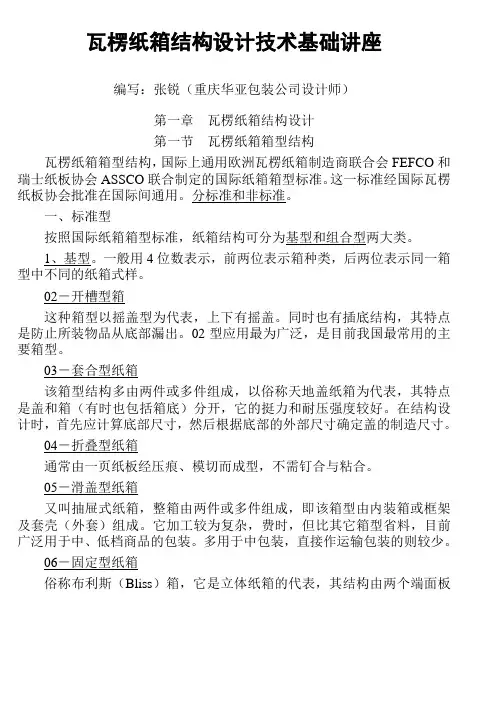

瓦楞纸箱结构设计技术基础讲座
编写：张锐（重庆华亚包装公司设计师）
第一章 瓦楞纸箱结构设计
第一节 瓦楞纸箱箱型结构
瓦楞纸箱箱型结构，国际上通用欧洲瓦楞纸箱制造商联合会FEFCO和瑞士纸板协会ASSCO联合制定的国际纸箱箱型标准。这一标准经国际瓦楞纸板协会批准在国际间通用。分标准和非标准。
一、标准型
按照国际纸箱箱型标准，纸箱结构可分为基型和组合型两大类。
1、基型。一般用4位数表示，前两位表示箱种类，后两位表示同一箱型中不同的纸箱式样。
02－开槽型箱
这种箱型以摇盖型为代表，上下有摇盖。同时也有插底结构，其特点是防止所装物品从底部漏出。02型应用最为广泛，是目前我国最常用的主要箱型。
03－套合型纸箱
该箱型结构多由两件或多件组成，以俗称天地盖纸箱为代表，其特点是盖和箱（有时也包括箱底）分开，它的挺力和耐压强度较好。在结构设计时，首先应计算底部尺寸，然后根据底部的外部尺寸确定盖的制造尺寸。
04－折叠型纸箱
通常由一页纸板经压痕、模切而成型，不需钉合与粘合。
05－滑盖型纸箱
又叫抽屉式纸箱，整箱由两件或多件组成，即该箱型由内装箱或框架及套壳（外套）组成。它加工较为复杂，费时，但比其它箱型省料，目前广泛用于中、低档商品的包装。多用于中包装，直接作运输包装的则较少。
06－固定型纸箱
俗称布利斯（Bliss）箱，它是立体纸箱的代表，其结构由两个端面板与主体板用钉合或其它的方法组合成箱，底部为整体，搬移方便，一般用于包装易碎品，此外还适用较大商品的包装。但其加工成型非常费时。
07－自动型纸箱
是由一页成型，仅有少量粘合，运输及仓储（空箱）时呈平板状，使用时只要打开箱体即可自动固定成型。其特点是底部自动锁合，其底部比较牢固，适用于大批量的厂商使用。不过它同03类盘式自动折叠纸箱结构相同，但是03类箱体箱盖是独立平放的（平叠），套合后即不能平叠。
09－内衬件
包括衬垫、隔板、垫板等45个品种。其中：
