二次回路的基本知识~~

二次回路的基本知识一、二次回路图的分类二次回路图中，相应的二次设备都用国家规定的统一图形符号和文字符号来表示，把这些图形符号相互连接，从而形成控制回路、继电保护回路、测量回路、信号回路、自动装置回路，以及交流电压和交流电流回路图。

二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。

（一）原理图二次回路的原理图是体现二次回路工作原理的图纸，且是绘制展开图和安装图的基础。

所有的一次设备和二次设备，都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，是综合在一起的。

这种接线图的优点是能够使看图者对整个二次回路的构成以及动作过程有一个整体概念。

原理图存在的一些缺点是：（1）只能表示出继电保护装置的主要元件，而对细节之处则无法表示。

（2）不能反应继电器之间连接线的实际位置，不便于维护和调试。

（3）不能反应出各元件内部的接线情况，如端子编号。

（4）标注的直流“正”、“负”极比较分散。

（5）很难表现复杂的继电保护装置。

原理图主要用于体现继电保护和自动装置的一般工作原理和装置设备的构成，无法说明各元件之间的具体连接情况，更没有标明具体的接线端子和回路编号，因此原理图不能用于现场施工，在现场工作中广泛采用展开图。

（二）展开图展开图是根据原理接线图绘制的。

展开图是将二次设备按其线圈和触点的接线回路展开分别画出的，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。

展开图的特点如下：（1）按不同的电源回路划分成多个独立回路。

主要有交流电流回路和交流电压回路、直流回路。

直流回路按其作用可分为控制回路、合闸回路、测量回路、保护回路和信号回路等。

在这些回路中，各继电器的动作顺序是自上而下、自左而右排列的。

（2）展开图的画图特点是基于能方便的看出动作顺序及清晰地了解同类回路的连接次序。

它是将继电器的组成部分分拆展开表示。

图一
Part2：电气二次回路基础知识(操作电源）
操作电源 :
二次回路的操作电源主要有直流和交流两大类。直流操作电源主要有 蓄电池和硅整流直流操作电源两种。对采用交流操作的断路器应采用 交流操作电源，对应的所有二次回路如保护回路继电器、信号回路设 备、控制设备等均采用交流形式。 直流操作电源: 蓄电池组供电的直流操作电源。蓄电池主要有铅酸蓄电池和镉镍蓄 电池两种,为高压柜提供断路器控制电源及储能等保护。
1.0级
2.0级有功电度表 3.0级无功电度表
①315kV· A以下变压器低压侧计量 点； ②75kW及以上电动机电能计量； ③企业内部技术经济考核（不计费 ）
一般测量
1.0级 3.0级
1.5级和0.5级测量仪表 2.5级测量仪表 非重要回路
Part4：电气二次测量监视回路
电流互感器 电流互感器的作用： 由于电力设备上通过的电流大多数为数值 很高的大电流，为了便于测量，采用电流互感 器进行变换，其二次侧额定电流值为5A（或 1A）。 一、电流互感器的极性 电流互感器极性的一般采用减极性原则标注， 即：一、二次绕组中的电流在铁心中产生的磁 通方向相反。如右图所示，则L1与K1为一对同 极性端子。 电流互感器在电路中的符号如右图所示，用 “TA”来表示,一次绕组一般用一根直线表示， 一次绕组和二次绕组分别标记 “●”的两个端 子为同名端或同极性端。
二次回路操作电源的组成 自动装置、信号回路、监测系统 二次回路的 操作电源 继电保护 高压断路器分、合闸回路 及其他二次回路 对操作电源的可靠性要 求很高，容量要求足够 大，尽可能不受供电系 统运行的影响。
Part3：电气二次回路基础知识
继电保护二次回路 自动迅速地将故障设备从电力系统中切除出去，或及是针对各种不正常的运行 状态发出信号。 对继电保护的要求 1、选择性；2、快速性；3、灵敏性；4、可靠性。 继电器的作用： 作用：继电器是组成继电保护装置的基本元件，当其输入达到或低于一定值时 它便动作，并通过执行元件发出信号或动作于跳闸。 自动重合闸保护、电动机保护几种类型。 一）6kV变电所的继电保护装置 1、过流保护 整定原则：按照避开被保护线路的最大工作电流来整定。过流保护在动作时间 整定上采用阶梯原则。 过流保护的动作时限有两种：

（3）文字符号应按有关电气名词术语国家标准或 专业标准中规定的英文术语缩写而成。同一设备若有 几种名称时，应选用其中一个名称。
（4）因I、O易同于1和0混淆，因此，不允许单独 作为文字符号使用。
标号一般采用数字或数字和文字的组合，它表明 了回路的性质和用途。
交流回路的标号细则
1.2.3 识图要求和方法
2、对照图纸和图纸说明大体了解电气系统的结构， 并结合主标题的内容对整个图纸所表述的电路类型、 性质、作用有较明确认识。
3、识读系统原理图要先看图纸说明，结合说明内容 看图纸，进而了解整个电路系统的大概状况组成元件 动作顺序及控制方式，为识读详细电路原理图作好必要 准备。
4、在阅读原理接线图、展开式接线图应遵循一定 的原则。
4、信号回路
组成：由信号发送机构、传送机构及信号器具组 成。
作用：反映一、二次设备的工作状态。
5、调节回路
组成：由测量机构、传送机构、调节器和执行机 构组成。
作用：根据一次设备运行参数的变化，实时在线 调节一次设备的工作状态，以满足运行要求。
6、操作电源系统 组成：操作电源系统由电源设备和供电网络组成。 作用：为上述回路提供工作电源。
（2）符号方位不是强制的。在不改变符号含义 的前提下，符号可根据图面布置的需要旋转或成镜 像放置，但文字和指示方向不得倒置。
（3）导线符号可以用不同宽度的线条表示，以 突出或区分某些电路、连接线等。
（4）图形符号中一般没有端子符号。 （5）图形符号一般都画有引线。
➢ 动合触点：又称为“常开触点”，常态下处于断开 的触点，在动作后才处于闭合状态。
控制回路、信号回路、测量回路、调节回路、继 电保护和自动装置回路、操作电源回路。
1、测量回路 组成：由各种测量仪表及其相关回路组成。 作用：指示或记录一次设备的运行参数，方便运 行人员掌握一次设备的运行状况。

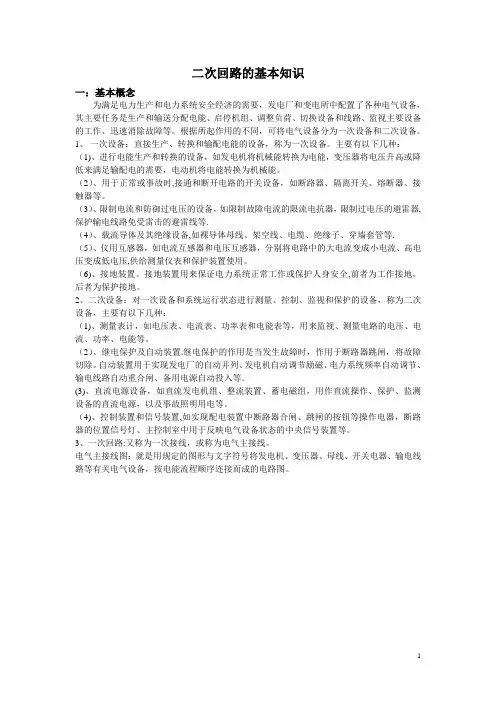

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等。

根据所起作用的不同，可将电气设备分为一次设备和二次设备。

1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1)、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要，电动机将电能转换为机械能。

（2）、用于正常或事故时,接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

（3）、限制电流和防御过电压的设备，如限制故障电流的限流电抗器，限制过电压的避雷器,保护输电线路免受雷击的避雷线等.（4）、载流导体及其绝缘设备,如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压,供给测量仪表和保护装置使用。

（6)、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全,前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备，称为二次设备，主要有以下几种：（1)、测量表计，如电压表、电流表、功率表和电能表等，用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置.继电保护的作用是当发生故障时，作用于断路器跳闸，将故障切除。

自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

(3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组，用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置,如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。
