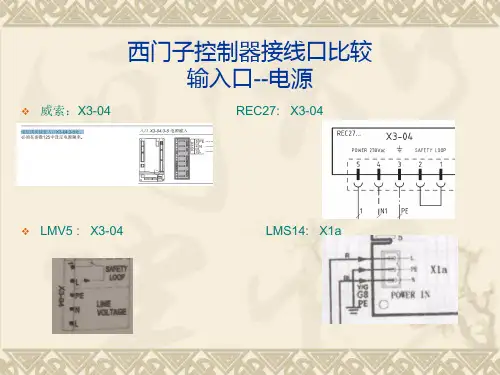

锅炉讲义-燃烧器--西门子程序控制器接线比较

西门子LAL1.25燃烧控制器结构原理与电路研究作者：高峰来源：《科学与财富》2018年第30期摘要：燃油和油气两用燃烧器做为加热炉和锅炉的配套设备在各行各业中广泛使用，尤其是炼化、化工、热力等行业均是核心设备。

目前大多采用进口燃烧器，技术先进、安全可靠，中西门子LAL1.25型燃烧器控制器作为燃烧器的核心部件在各型燃油和油气两用燃烧器中广泛采用，对燃烧器的工作过程进行控制。

关键词：LAL1.25燃烧控制器；结构原理；电路研究一、前言：百得燃烧器作为热输原油管道的重要进口设备，自动化程度高，燃烧控制技术先进可靠，控制复杂，为了更全面、深入、彻底的掌握百得燃油及油气两用燃烧器工作原理和控制过程，提升管理水平和技术能力，开展西门子LAL1.25燃烧控制器结构原理与电路研究，侧重于从控制器内部入手研究燃油燃烧器工作原理，研究通过四个步骤，第一步是根据燃烧器控制系统图、说明书和现场实际查线测量全面掌握燃烧器整个系统的控制电路和原理；第二步是通过对燃烧控制器解体对控制器内部的详细结构、工作原理、电子电路和元件进行研究，从而深入、彻底掌握控制器工作机理和过程；第三步骤是对解体的控制器通过实际查线、测量并结合有关图纸，最后绘制控制器详细的电路图；第四步是从控制器内部电路入手与燃烧总体控制原理图相结合编写燃烧控制器驱动整个燃烧器工作的原理和过程。

二、控制器总体结构组成：西门子LAL、LFL燃油燃烧控制器由三部分组成，第一部分是时序电路，由同步电机SM 、凸轮（凸轮上设置有指示器，标示有、▲、P、■、▼、1、I指示符号，通过该符号观察燃烧器进入的时序阶段）和15个时序触点组成（时序触点分单触点微动开关和双触点微动开关），由同步电机SM 驱动凸轮旋转，凸轮设计成特殊的结构形成了固化的时序，通过凸轮旋转来触动15个微动时序开关来通断电控制外部各个元件按照设定的程序自动工作；第二部分是由主继电器AR（载荷继电器）与闭锁继电器BR组成的控制电路；AR继电器的主要作用是控制同步和向风机送电，BR的作用主要是控制向内部送电和故障锁定；第三部分是由火焰监测装置、火焰放大电路和FR火焰闭锁继电器组成的火焰监测保护电路，熄火保护电路的作用是监视燃烧状况，一旦熄火，及时关断燃料源并停炉报警。

4、监控界面设计技术
4、监控界面设计技术
在上位机监控界面方面，我们采用了组态软件来设计监控界面。组态软件是 一种广泛使用的工业自动化监控软件开发工具，它支持多种图形元素和控件，可 以方便地实现实时数据展示、报警提示、历史数据查询等功能。我们根据锅炉的 实际运行情况，设计了相应的监控界面，并编写了相关的脚本代码，以实现对锅 炉运行数据的实时展示和报警提示等功能。
2、控制技术
2、控制技术
在控制方面，我们采用了PID（比例-积分-微分）控制算法来实现对锅炉的燃 烧和给水控制。PID控制是一种经典的连续控制系统，它通过比较设定值与实际 值之间的误差来计算控制量，实现对被控对象的精确控制。我们根据锅炉的实际 情况，对PID控制算法进行了相应的调整和优化，以实现对锅炉的燃烧和给水系 统的有效控制。
二、关键技术
1、数据采集技术
1、数据采集技术
在数据采集方面，我们采用了高精度传感器和PLC模拟量输入模块，实现了对 锅炉运行参数的实时监测。传感器包括温度传感器、压力传感器和水位传感器等， 它们将采集到的信号通过变送器转换为标准的电信号，再通过PLC模拟量输入模 块输入到PLC中进行数据处理。
一、系统需求与设计
一、系统需求与设计
锅炉供暖系统的主要任务是维持锅炉中水的温度在设定的范围内，同时也要 确保供暖设备的正常运行。因此，系统的需求主要包括：
一、系统需求与设计
1、实时监测锅炉的水温、压力等参数； 2、通过调节锅炉的燃烧器输出，控制水温； 3、保障供暖设备的稳定运行；
一、系统需求与设计
三、应用效果
3、提高了管理效率。通过远程监控锅炉的运行状态，可以在上位机上实现锅 炉的集中管理和监控，从而提高了管理效率。
谢谢观看

燃烧器故障输出接入220V（接19端），20端直接接零线，可并入零线 燃气压力低故障输出接入，同上 燃气泄漏故障输出接入，同上
锅炉控制器与燃烧机接线调试
X3/X4接线端
X3/X4接线端基本是输入信号
X3端是无源触点输入
温度传感器接线说明：一般温度传感器有三根线，两根是导通 的一根与另外两根是有阻值的，先分出导通的两根，一根接B0， 一根接GND，最后一根接A0，接错后温度显示负值或最大值。
此符号是燃烧器的供热手动开 关
锅炉控制器与燃烧机接线调试
燃烧器线路图（利雅路）
电ห้องสมุดไป่ตู้符号含义
此符号是燃烧器的运行必要条 件低燃气压力开关。一般在燃 气阀组的入口端安装，接线为 P、P。
此符号是燃烧器的负荷调节需 求开关,6、7短接大火，断开 小火。一般接控制器的大小火 端，X1端的5、6；比例调节 的燃烧器接5、6、7.
燃烧器负荷调节；连接燃烧器端的负荷控制线；注意公共线，RV或BV1.0 补水泵控制，一般用在承压锅炉补水控制，配合电接点压力表使用 循环泵主泵控制线；可直接控制交流接触器线圈，去循环泵控制柜，RV或BV1.0 循环泵备泵控制线；可直接控制交流接触器线圈，去循环泵控制柜，RV或BV1.0 备用，留用功能 外接报警控制系统，无源干接点信号
锅炉控制器与燃烧机接线调试
燃烧器线路图（利雅路）
电气符号含义
此符号是燃烧器的安全开关， 当TL开关发生故障时，此开 关运行
锅炉控制器与燃烧机接线调试
燃烧器线路图（利雅路）
电气符号含义
此符号是燃烧器的供热需求开 关或远程负荷限位开关。当锅 炉温度或压力达到预设值时， 燃烧机停止，比如可是锅炉控 制的燃烧机启停控制（对应接 线：控制器X1的3接线柱接燃 烧器的2端，X1的4接线端子 接燃烧器的3端。）

7451燃烧控制器LFL1...燃烧控制器?用于燃油, 燃气或双燃料强制通风式的中等和大容量燃烧器?用于多段或连续比例的间歇运行燃烧器?带有风门检测?火焰监控– UV 火焰探测器 QRA...–离子探针LFL1... 系列控制器特别适合于将燃烧控制集成到其产品的OEM厂家.用途-监控具有膨胀式火焰或引导火(点火)可遮断结构的强制通风式燃烧器-中到大容量-间歇运行 (至少每24小时有一次受控停机)-多段或连续比例式燃烧器-双燃料燃烧器-固定式空气预热器01和02系列的不同,对于装有引导火燃气阀的引导火(点火)燃烧器来说，主要在于安全时间的长短。

LFL1.638适合用于大容量的大气式燃烧器。

如果需要控制连续运行的燃烧器,请参阅 (LGK16...).的资料Siemens Building TechnologiesCC1N7451en29.06.2004 HVAC Products警告注意事项为避免人员伤害，财产损失和破坏环境，必须遵守以下警告注意事项！不要随意打开、干预或是改动控制器单元！?所有行为（装配、安装和服务工作等）必须由专业人员来完成。

?在LFL1…的连接区域改变任何接线之前，要使控制器单元完全与主要电源隔离（两级断开）。

?要给燃烧控制器的接线柱提供充足的保护，确保控制器不会受到电击危险。

?检查并确保线路连接正确。

?锁定复位按钮仅限手动（所需压力不超过10N），不要使用其他任何工具或是尖状物体。

?按动控制器单元上的锁定复位按钮或是远程锁定复位按钮不要超过10秒，否则会损坏控制器单元内的锁定继电器。

?坠落或撞击会影响到安全功能。

这样的控制器单元不能正常运作，即使外观看起来一点损害也没有。

?在使用UV探测器QRA..进行火焰监测时，必须注意那些发光源，例如卤素灯、焊接设备、特殊灯具、点火火花，还有X射线和伽马射线，会产生错误的火焰信号。

安装指南?确保遵守相关的国家安全规则?使用2个UV探测器QRA..时，要确保探测器彼此不能探测到。
