1 手机充电器DIY

图1（参考）

2 元件：R2：10Ω/2W；F1：1A保险丝；B1：整流桥BS6、0.5A/600V；C1、C4：4.7μ/400V；L1：电感1000μH；R1：4.7KΩ；R3、4：180K；C9:2200Pμ；D6：快恢复二极管1N4973

1A/600V；U4：TNY226PN；T1：高频变压器；U1：光耦817；D2：肖特基SR160、1A/60V；

C2：680μ/16V；R17：510Ω；L2：300KμH；R14：500Ω；U2：稳压IC、TL431A；Q1：C1815；C6、C10：0.1μ/50V；C8： ？；R6：47Ω；R5：100Ω；R15：10KΩ；R16：10KΩ；R7：220Ω；R11：1.54Ω；R12：压敏7Ω；R13：1.8Ω；Z1：稳压7B3（6.8V）；C9：220μ/10V。（检测损坏：R2、F1、U4。）

用500—2型万能表1K档测试各脚内阻：（只供参考）1脚（BP）接黑表笔——2、3、7、8脚（S）接红表笔=130KΩ；1脚（BP）接红表笔——2、3、7、8脚（S）接黑表笔=3.8KΩ；1脚（BP）接黑表笔——5脚（D）接红表笔=220KΩ；1脚（BP）接红表笔——5脚（D）接黑表笔=24KΩ；1脚（BP）接黑表笔——4脚（EN/UV）接红表笔=220KΩ；1脚（BP）接红表笔——4脚（EN/UV）接黑表笔=35KΩ；4脚（EN/UV）接红表笔——2、3、7、8脚（S接黑表笔=5.2KΩ；4脚（EN/UV）接黑表笔——2、3、7、8脚（S）接红表笔=35KΩ；4脚（EN/UV）接红表笔——5脚（D）接黑表笔=2MΩ；4脚（EN/UV）接黑表笔——5脚（D）接红表笔=42KΩ；

光耦测试电路有几KΩ，其余都无穷大。 3

合集下载

大功率手机充电器电路图

大功率手机充电器电路图

ACACV+V-FB12R 1W100-240V DB1LN

1234567L1

L2C1C2R1R2C3R4R2R9D1C4D210uF/400V330uH

14.7uH15uF/400V27M220K27M64RAJ140/200V

F74.7R4.7uF/25VB510

R727K

R815KR81.3RR51.4RFBCCSVCCEGND4567321R1454RC822uF/50V

C21uF/25VGNDDGNDVCCAEDETR11100RC6820/63VR1215KU2LP3515

U1LP3783BCY1101uF/400V+5V/2A

-

管脚号1245、67管脚名称FBCSVCCEGND反馈电压输入端电流采样端，采样电阻接CS与GND端之间芯片电源，就近接旁路电容内置功率三极管的发射极E3C内置功率三极管的发射极C接地脚管脚号125、68管脚名称AEVCCGNDD芯片原边开通判定和副边断续预估判定设置脚芯片电源芯片地，内置同步整流MOS管源极内置同步整流MOS管漏极3、4DET主芯片高压供电端LP3783B描 述LP3515描 述

充电器绕线圈方法

充电器绕线圈方法

充电器绕线圈方法

充电器绕线圈方法可以通过以下步骤进行：

1. 准备材料：一个铁芯、绝缘铜线、绝缘胶带等。

2. 将铁芯放置在一个平坦的表面上。

3. 从铁芯的一端开始，将绝缘铜线缠绕在铁芯上。确保每一圈都紧密贴合，且没有空隙。

4. 根据需要，将绝缘铜线绕几圈，一般越多圈数可以增加电磁感应效果。

5. 绕完所有需要的圈数后，在铁芯的另一端结束绕线。

6. 使用绝缘胶带将线圈固定在铁芯上，以防止松动。

7. 最后，确保所有线圈和铁芯都是牢固的并且没有短路。

注意事项：

1. 在绕线过程中，要小心不要将线圈弄断或划伤铁芯，以免影响充电器的正常工作。

2. 在绕完线圈后，可以使用万用表或测试仪器来测试线圈的电阻和电容等参数，确保线圈质量良好。

3. 在使用充电器时要小心触摸暴露的金属部分，以免触电伤人。

华为荣耀手机充电器拆解拆机过程

华为荣耀手机充电器拆解拆机过程

华为荣耀手机充电器拆解拆机过程

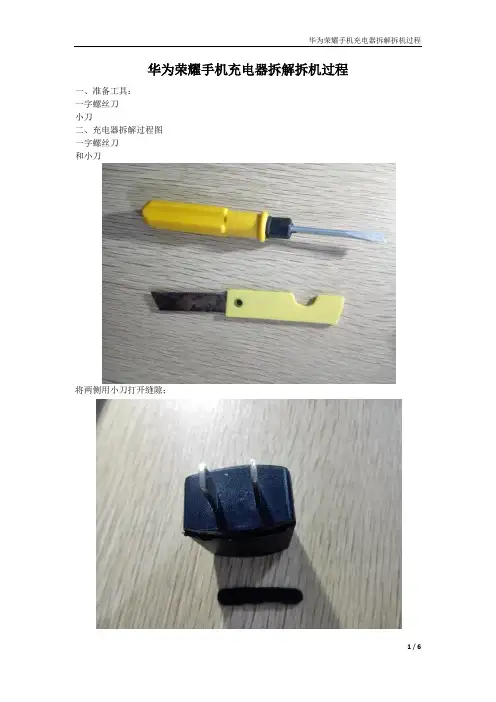

1 / 6 华为荣耀手机充电器拆解拆机过程 一、准备工具： 一字螺丝刀 小刀 二、充电器拆解过程图 一字螺丝刀 和小刀 将两侧用小刀打开缝隙； 华为荣耀手机充电器拆解拆机过程
