10.南荣VS-505平衡机操作说明1

第 1 页 共 4 页 平衡机操作规程

平衡机是一种用于对旋转机械进行动平衡的设备，它能够检测旋转体的不平衡情况并采取相应的校正措施，以提高机械设备的运行性能和使用寿命。在使用平衡机时，需要遵守一定的操作规程，以确保安全运行和有效实施动平衡。以下是平衡机操作规程的一般要求：

一、安全操作

1. 具备相关操作培训资质的人员方可操作平衡机，操作人员必须了解平衡机的结构、原理和主要参数，并熟悉平衡机的操作流程。

2. 在操作平衡机前，必须对设备进行全面检查，确保各部件的连接牢固，电源线路接地良好，润滑部位充足，并排除故障和异常现象。

3. 使用者必须佩戴符合要求的防护设备，包括安全帽、护目镜、防护手套等，并保持身体的稳定姿势，避免操作过程中的疲劳和不良姿势。

4. 在操作平衡机时，必须保持机器周围的工作区域整洁，并清除可能造成危险的物品和障碍物，以确保操作时的安全。

5. 操作人员禁止戴手表、戒指、手链等容易引起危险的饰品，避免个人装饰物品与机器设备产生不必要的接触。

二、准备工作 第 2 页 共 4 页 1. 在操作平衡机前，必须对待测物进行外观检查，排除外部的污垢、异物等，确保待测物表面干净无损。

2. 合理选择平衡机的工作范围和检测参数，根据待测物的尺寸、质量和旋转速度等特点进行合理设置。

3. 根据待测物的形状和重量分布情况，选择合适的夹具进行固定，夹具必须具备足够的刚性和稳定性，以保证测量的准确性和可靠性。

4. 清洁平衡机的运转台面和传感器，确保测量的时候没有杂质干扰。

5. 连接电源并进行电气系统的自检，确保各电气设备正常工作，电压稳定，电缆线路连接正确。

三、动平衡步骤

1. 将待测物夹具放置在平衡机的运转台面上，并保证夹具与运转台面之间的连接牢固，没有松动现象。

2. 将平衡机设置为待测物的参数值，包括重量、尺寸、旋转速度等，同时设置合适的测量时间。

3. 启动平衡机，使其达到运转状态，并调整初始不平衡的位置和大小，使待测物处于动平衡状态。

505使用说明

505使用说明-

一、 导言

505/505e是以微处理器为基础的调速器，适用于单执行机构或双执行机构的汽轮机控制。调速器采用菜单驱动软件以引导现场工程师根据具体的发电机或机械驱动应用要求对调速器进行编程组态。本说明书主要介绍调速器的工作原理、系统构成、面板操作。由于英文版手册存在不断增加和更改内容等方面的因素，使用woodward505/505e时，还请参考随调速器提供的woodward正式英文版手册。

二、 505/505E的工作原理及系统介绍

505/505e电子调节器比一般液压系统控制精度高，自动化水平大大提高，热电负荷自整性也高，它能实现升速（手动或自动），配合电气并网，负荷控制（阀位控制或功频控制），抽汽热负荷控制及其它辅助控制，并与dcs通讯，控制参数在线调整和超速保护功能等。能使汽轮机适应各种工况并长期安全运行。2.1基本原理

并网前，在提速过程中，速度闭环是无误差控制。505/505E控制器经过软件分析处理和PID操作后，将标准电流信号输出至电液转换器。电液转换器接收调节器输出的标准电流信号，并输出与输入电流信号相对应的调节信号。调节信号油压由液压伺服机构放大，以控制液压伺服马达的活塞运动。通过调节杆改变调节阀的开度，调节汽轮机高压段和低压段的进汽量。从而减小速度偏差，实现无速度差控制。当转速达到3000r/min时，机组可按要求恒速运行。此时，505/505E可以接受自动准同步安装Z或操作员手动操作发出的指令，调整机组以实现并网同步。

机组并网后，如果采用功率闭环控制，可根据需要决定505/505e使机组立即带上初负荷，deh实测机组功率和机组转速作为反馈信号，转速偏差作为一次调频信号对给定功率进行修正，功率给定与功率反馈比较后，经pid运算和功率放大后，通过电液转换器和油动机控制调节阀门开度来消除偏差信号，对机组功率实现无差调节，若功率不反馈，则以阀位控制方式运行，即通过增加转速设定，开大调节汽阀，增加进汽量达到增加负荷的目的。在甩负荷时，505/505e自动将负荷调节切换到转速调节方式。机组容量较小时建议可不采用功率闭环控制。

平衡机的操作规程

标题：平衡机的操作规程

引言概述：平衡机是一种用于测量和调整旋转机械零件平衡性的设备，正确的操作规程对于确保平衡机的准确性和安全性至关重要。本文将详细介绍平衡机的操作规程，帮助操作人员正确操作平衡机，提高工作效率和质量。

一、准备工作

1.1 确认平衡机的工作状态：在操作平衡机之前，需要确认平衡机的各项功能是否正常，包括电源、传感器、显示屏等部件是否完好。

1.2 准备被测零件：将待测零件放置在平衡机上，确保零件与夹具正确安装并牢固固定，避免在测量过程中出现移动或摆动。

1.3 调整平衡机参数：根据被测零件的重量、形状等特性，调整平衡机的参数，包括转速、振幅、灵敏度等，以确保测量的准确性。

二、测量过程

2.1 启动平衡机：按照操作手册的指导启动平衡机，确保启动过程平稳无异常。

2.2 进行初步测量：根据平衡机的提示，进行初步测量，观察被测零件的旋转状态和平衡情况。

2.3 调整参数并重新测量：根据初步测量结果，调整平衡机的参数，重新进行测量，直至被测零件达到平衡状态。

三、校准与调整

3.1 校准平衡机：定期对平衡机进行校准，确保测量结果的准确性。 3.2 调整零件平衡：根据测量结果，对被测零件进行调整，如增减配重等，直至达到平衡状态。

3.3 保存测量数据：记录每次测量的数据，包括被测零件的参数、测量结果等，以备后续参考。

四、安全注意事项

4.1 穿戴防护装备：在操作平衡机时，应穿戴符合安全标准的防护装备，如手套、护目镜等。

4.2 避免触碰旋转部件：在测量过程中，避免触碰被测零件或平衡机的旋转部件，以免造成伤害。

4.3 定期维护保养：定期对平衡机进行维护保养，保持设备的良好状态，确保操作安全。

五、结束工作

5.1 关闭平衡机：在完成测量后，按照操作手册的指导正确关闭平衡机，避免设备长时间运行。

5.2 清理工作区域：清理工作区域，将被测零件和工具归位，确保工作环境整洁。

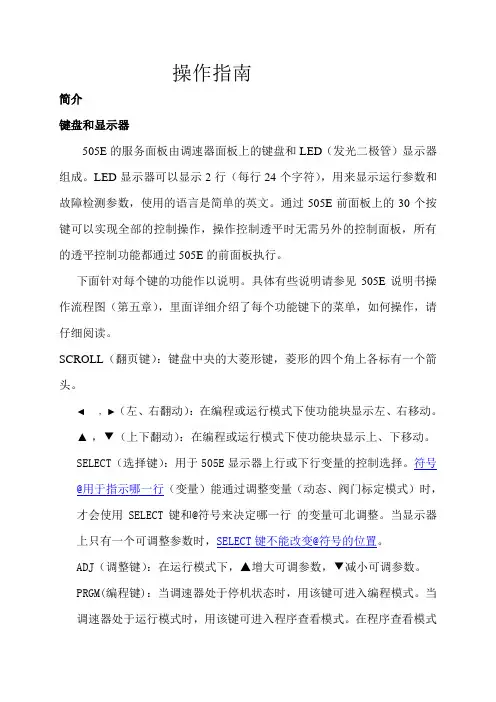

操作指南

简介

键盘和显示器

505E的服务面板由调速器面板上的键盘和LED（发光二极管）显示器组成。LED显示器可以显示2行（每行24个字符），用来显示运行参数和故障检测参数，使用的语言是简单的英文。通过505E前面板上的30个按键可以实现全部的控制操作，操作控制透平时无需另外的控制面板，所有的透平控制功能都通过505E的前面板执行。

下面针对每个键的功能作以说明。具体有些说明请参见505E说明书操作流程图（第五章），里面详细介绍了每个功能键下的菜单，如何操作，请仔细阅读。

SCROLL（翻页键）：键盘中央的大菱形键，菱形的四个角上各标有一个箭头。

◄ ，►（左、右翻动）：在编程或运行模式下使功能块显示左、右移动。

▲ ，▼（上下翻动）：在编程或运行模式下使功能块显示上、下移动。

SELECT（选择键）：用于505E显示器上行或下行变量的控制选择。符号@用于指示哪一行（变量）能通过调整变量（动态、阀门标定模式）时，才会使用SELECT键和@符号来决定哪一行 的变量可北调整。当显示器上只有一个可调整参数时，SELECT键不能改变@符号的位置。

ADJ（调整键）：在运行模式下，▲增大可调参数，▼减小可调参数。

PRGM(编程键)：当调速器处于停机状态时，用该键可进入编程模式。当调速器处于运行模式时，用该键可进入程序查看模式。在程序查看模式下，程序只能看，不能修改。

RUN（运行键）：当机组准备就绪后，按RUN键发出一个透平运行或启动的指令给505E.

STOP（停止键）：一旦给予确认，触发透平控制停机（运行模式下）。通过服务模式设定（在“键选项”下）可以禁用STOP命令。

RESET（复位键）：用于复位、消除运行模式下报警和停机。在停机后按该键，还能使调速器返回到（Controlling Parameter /Push Run or Prgm）状态.

0/NO:输入0/NO:回退出。

1/YES:输入1/YES或投入.
