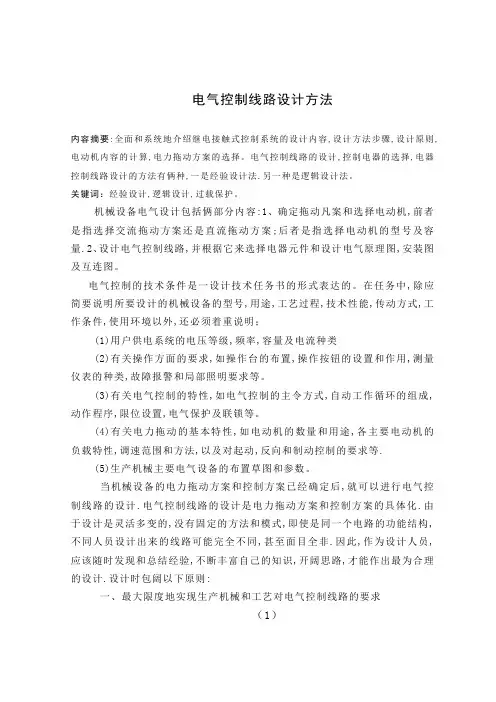

电气控制线路设计方法
内容摘要:全面和系统地介绍继电接触式控制系统的设计内容,设计方法步骤,设计原则,电动机内容的计算,电力拖动方案的选择。电气控制线路的设计,控制电器的选择,电器控制线路设计的方法有俩种,一是经验设计法.另一种是逻辑设计法。
关键词：经验设计,逻辑设计,过载保护。
机械设备电气设计包括俩部分内容:1、确定拖动凡案和选择电动机,前者是指选择交流拖动方案还是直流拖动方案;后者是指选择电动机的型号及容量.2、设计电气控制线路,并根据它来选择电器元件和设计电气原理图,安装图及互连图。
电气控制的技术条件是一设计技术任务书的形式表达的。在任务中,除应简要说明所要设计的机械设备的型号,用途,工艺过程,技术性能,传动方式,工作条件,使用环境以外,还必须着重说明；
(1)用户供电系统的电压等级,频率,容量及电流种类
(2)有关操作方面的要求,如操作台的布置,操作按钮的设置和作用,测量仪表的种类,故障报警和局部照明要求等。
(3)有关电气控制的特性,如电气控制的主令方式,自动工作循环的组成,动作程序,限位设置,电气保护及联锁等。
(4)有关电力拖动的基本特性,如电动机的数量和用途,各主要电动机的负载特性,调速范围和方法,以及对起动,反向和制动控制的要求等.
(5)生产机械主要电气设备的布置草图和参数。
当机械设备的电力拖动方案和控制方案已经确定后,就可以进行电气控制线路的设计.电气控制线路的设计是电力拖动方案和控制方案的具体化.由于设计是灵活多变的,没有固定的方法和模式,即使是同一个电路的功能结构,不同人员设计出来的线路可能完全不同,甚至面目全非.因此,作为设计人员,应该随时发现和总结经验,不断丰富自己的知识,开阔思路,才能作出最为合理的设计.设计时包阔以下原则:
一、最大限度地实现生产机械和工艺对电气控制线路的要求
（1） 二、在满足生产要求的前提下,力求是控制线路简单,经济
基本电气控制线路
引言
在现代社会中，电气控制线路被广泛应用于工业、商业和家庭环境中。这些线路能够实现电力系统中各种设备和设施间的电气连接和控制。本文将介绍基本电气控制线路的概念、组成部分以及其工作原理。
一、电气控制线路的概述
电气控制线路是指用于控制和操作电力设备的线路。它通过传送电源来操纵电力设备，以实现对设备的开关、调节、保护等功能。电气控制线路通常由各种电气元件组成，例如开关、断路器、继电器、传感器等。
二、电气控制线路的组成部分
1. 电源：电源是电气控制线路的起点，它提供所需的电力供应。常见的电源类型包括交流电源和直流电源。 2. 开关：开关用于切断或连接电流的流动。它是电气控制线路中最基本的元件之一。根据电气控制线路的要求，开关的类型可以有很多种，包括按钮开关、切换开关、限位开关等。
3. 保护装置：保护装置用于在电气系统发生故障时，保护系统和设备免受潜在的损坏。常见的保护装置包括断路器、保险丝、过载继电器等。
4. 继电器：继电器是一种电器控制设备，用于通过电磁作用来控制较大电流和高电压的电气设备。它通常包含一个电磁激励机构和一对可触发的触点。
5. 传感器：传感器用于检测和测量电气系统中的各种物理量，例如温度、压力、流量等。它们将物理量转换为电信号，并将其传送到电气控制系统，以实现对设备的控制和监测。 三、电气控制线路的工作原理
电气控制线路由电气元件和导线组成。当输入电源被接通时，电气元件会根据设计要求进行操作。例如，当按下按钮开关时，电气元件将关闭电路，从而使电气设备开始工作。类似地，当电路中出现过电流或短路等故障时，保护装置将自动切断电源，以保护设备免受损坏。
电气控制线路还可以通过逻辑控制来实现更复杂的操作。逻辑控制使用逻辑门、计数器和触发器等电子元件，根据预先设定的条件和顺序来控制电气系统的运行。例如，计数器可以用来计数电路中通过的脉冲数量，并在达到一定数量时触发某种操作。
第4章
4.1 桥式起重机的电气控制有哪些特点？
答：桥式起重机的电气控制具有一下特点：
１．具有合适的升降速度，空钩能实现快速升降，以减少辅助工时，轻载提升速度大于重载时的提升速度。
２．具有一定的调速范围，普通起重机调速范围为3：1，对要求较高的起重机，其调速范围可达（5～10）：1。
３．具有适当的低速区，在提升之初或重物接近预定位置附近时，都需要低速运行，因此，升降控制应将速度分为几档，以便灵活操作。
４．提升第一档的作用是为了消除传动间隙，使钢丝绳张紧，为避免过大的机械冲击，这一档电动机的起动转矩不能过大，一般限制在额定转矩的一半以下。
５．在负载下降时，根据重物的大小，拖动电动机的转矩可以是电动转矩，也可以是制动转矩，两者之间的转换是自动进行的。
６．为确保安全，要采用电气与机械双重制动，既减小机械抱闸的磨损，又可防止突然断电而使重物自由下落造成设备和人身事故。
大车与小车移行机构对电力拖动自动控制的要求比较简单，要求有一定的速度范围，为实现准确停车，必须采用制动停车。
4.2 起重机上采用了各种电气制动，为何还必须设有机械制动？
答：为确保安全，要采用电气与机械双重制动，既减小机械抱闸的磨损，又可防止突然断电而使重物自由下落造成设备和人身事故。
4.3 起重机上为何不采用熔断器和热继电器作保护？
答：因为起重机电机都是频繁启动，重载启动和频繁正反转。熔断器或者热继电器都是根据电流的热效应原理促使控制线路接触器动作保护电机的，在起重机应用时，由于频繁的启动会造成热积累误动作。一般采用过电流继电器作为短路和过载保护。
4.4 起重机电动机的控制方式有几种？其主要区别是什么？各用在哪些场合？
答：根据起重机拖动电动机容量的大小，常用的控制方式有两种：一种采用凸轮控制器直接控制电动机的起停、正反转、调速和制动。这种控制方式受到控制器触点容量的限制，只适用于小容量起重电动机的控制。另一种采用主令控制器与磁力控制盘配合的控制方式，适用于容量较大，调速要求较高的起重电动机和工作十分繁重的起重机。对于15t以上的桥式起重机，一般同时采用两种控制方式，主提升机构采用主令控制器配合控制盘控制的方式，而大车小车移动机构和副提升机构则采用凸轮控制器控制方式。
基本电气控制电路培训课件
1. 课程介绍
本课程将介绍基本电气控制电路的原理和应用。学员将通过本课程，了解电气控制电路的基本概念、元件以及常见的电气控制电路设计和故障排除方法。
2. 电气控制电路概述
2.1 什么是电气控制电路
电气控制电路是一种通过电气信号对机械设备进行控制的系统。它通过使用开关、继电器、传感器等元件以及相应的电路设计，实现对机械设备的启动、停止、调速等操作。 2.2 电气控制电路的基本组成
电气控制电路主要由以下几个基本组成部分构成： - 电源：为电气控制电路提供所需的能量。 - 输入元件：通过感知和接收外部信号，向电气控制电路提供输入信号。 - 输出元件：根据电气控制电路的输出信号，将电路的输出信号转换为机械或其他形式的工作。 - 控制设备：包括开关、继电器等设备，用于实现对电路的开关、保护和调节等功能。
- 连接线路：用于连接电气控制电路各个部分的导线。
2.3 电气控制电路的分类
根据控制电路的工作方式和特点，可以将电气控制电路分为以下几类： - 直接控制电路：通过直接接通或断开电路来控制设备的启停。 -
简单控制电路：通过集成电路或逻辑门电路等实现简单的控制功能。 -
自动控制电路：通过传感器和反馈机制实现对机械设备自动控制。 - 程序控制电路：通过预先设定的程序实现对设备的自动控制。 - 联锁控制电路：通过多个设备之间的相互关联，实现对复杂系统的控制和保护。 3. 电气控制电路元件
3.1 开关元件
开关元件是电气控制电路中常用的元件，用于控制电路的闭合和断开。常见的开关元件有按钮开关、刀叉开关、继电器等。
3.1.1 按钮开关
按钮开关是一种常用的手动开关元件，包括常开按钮和常闭按钮。常开按钮在按下时将电路接通，常闭按钮在按下时将电路断开。
3.1.2 刀叉开关
刀叉开关是一种常用的手动开关元件，通过刀片的接通和断开来控制电路的闭合和断开。刀叉开关分为单刀单掷、单刀双掷和双刀双掷等不同型号。 3.1.3 继电器
