（3）要探究“感应电流的大小可能与磁场的强弱有关”，根据控制变量的思想，应保证切割磁感线的运动速度相同，改变磁场的强弱，比较电流表的偏转角度得出结论，所以为了验证小明的猜想，主要的实验步骤为：改变磁场强弱，让导体AB以相同的速度做切割磁感线运动，观察电流表指针偏转幅度大小。
（4）小明的观点是错误的，根据能量守恒定律知，能量不可能凭空产生，电磁感应现象中，电能是由机械能转化而来的，单独增强磁性时，并不能获得更多的电能，所以观点不正确。
（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．
4．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成了一枚小磁针。
3．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．
（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；
（_____）
（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；
（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．
电子秤的示数/g
1
2
3
……
【解析】
【分析】
【详解】
(1)[1]在连接电路时，开关S应处于断开状态。由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：
【详解】
（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：
（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；
(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；
(2)本实验中根据______________比较电磁铁磁性强弱；
(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）
【答案】断开，
电子秤的示数
实验次数
电流I/A
（4）小明通过上述（3）的实验，发现磁场越强，产生的感应电流越大。从而小明认为提高发电量的关键在于增强发电机电磁铁的磁性，只要不断增强电磁铁的磁性，就能获得更多的电能，这个观点正确吗？为什么？___________________________。
【答案】切割磁感线感应电流的方向跟导体做切割磁感线运动方向有关主要步骤：改变磁场强弱，让导体AB以相同的速度做切割磁感线运动，观察电流表指针偏转幅度大小不正确。这个实验中，是将做切割磁感线的导体的机械能转化为电能，增强磁性可以提高能量的转化效率，但并不能使发电机产生多于导体机械能的电能
为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置，结果发现缝衣针并未发生偏转，带着疑问，小杰在科学课堂上与大家展开讨论。结果出现了两种不同观点，这时，老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转。
(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。故实验表格如下：
【答案】 电流方向换向器
【解析】
【分析】
电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．
九年级物理电与磁易错题（Word版 含答案）
一、三物理电与磁易错压轴题（难）

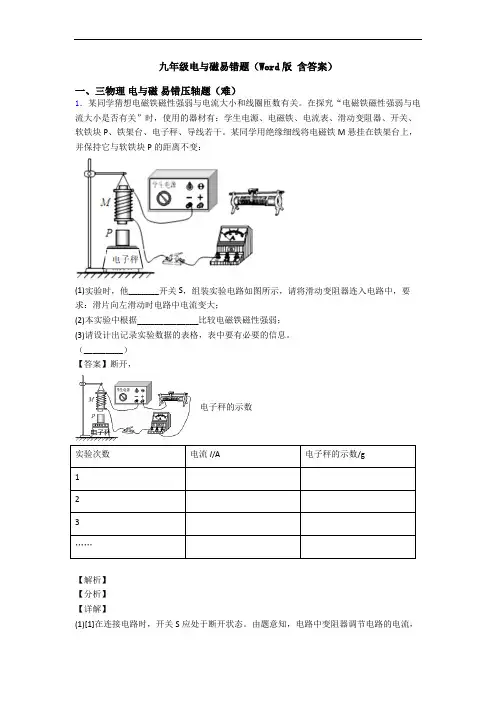

1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：
（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，说明_________________________。
（3）针对这个实验，小明作了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，为了验证小明的猜想，请你帮他设计主要的实验步骤：______________。
【解析】
【详解】
（1）如图的实验电路，闭合开关后，当导体ab向左或向右运动时，导体切割磁感线运动，故产生感应电流，电流表指针偏转，当导体ab向上或向下运动时，导体没有做切割磁感线运动，电流表指针不偏转，所以此实验过程说明闭合电路中的部分导体在磁场中做切割磁感线运动时导体中会产生感应电流。
（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，可见电流方向的不同与导体切割磁感线运动方向有关，即说明感应电流的方向跟导体做切割磁感线运动方向有关。
实验次数
电流I/A
电子秤的示数/g
1
2
3
……流的条件”的实验装置。
（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做___________运动时导体中会产生感应电流。
（4）小明的观点是错误的，根据能量守恒定律知，能量不可能凭空产生，电磁感应现象中，电能是由机械能转化而来的，单独增强磁性时，并不能获得更多的电能，所以观点不正确。
（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．
4．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成了一枚小磁针。
3．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．
（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；
（_____）
（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；
（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．
电子秤的示数/g
1
2
3
……
【解析】
【分析】
【详解】
(1)[1]在连接电路时，开关S应处于断开状态。由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：
【详解】
（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：
（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；
(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；
(2)本实验中根据______________比较电磁铁磁性强弱；
(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）
【答案】断开，
电子秤的示数
实验次数
电流I/A
（4）小明通过上述（3）的实验，发现磁场越强，产生的感应电流越大。从而小明认为提高发电量的关键在于增强发电机电磁铁的磁性，只要不断增强电磁铁的磁性，就能获得更多的电能，这个观点正确吗？为什么？___________________________。
【答案】切割磁感线感应电流的方向跟导体做切割磁感线运动方向有关主要步骤：改变磁场强弱，让导体AB以相同的速度做切割磁感线运动，观察电流表指针偏转幅度大小不正确。这个实验中，是将做切割磁感线的导体的机械能转化为电能，增强磁性可以提高能量的转化效率，但并不能使发电机产生多于导体机械能的电能
为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置，结果发现缝衣针并未发生偏转，带着疑问，小杰在科学课堂上与大家展开讨论。结果出现了两种不同观点，这时，老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转。
(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。故实验表格如下：
【答案】 电流方向换向器
【解析】
【分析】
电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．
九年级物理电与磁易错题（Word版 含答案）
一、三物理电与磁易错压轴题（难）
1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：
（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，说明_________________________。
（3）针对这个实验，小明作了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，为了验证小明的猜想，请你帮他设计主要的实验步骤：______________。
【解析】
【详解】
（1）如图的实验电路，闭合开关后，当导体ab向左或向右运动时，导体切割磁感线运动，故产生感应电流，电流表指针偏转，当导体ab向上或向下运动时，导体没有做切割磁感线运动，电流表指针不偏转，所以此实验过程说明闭合电路中的部分导体在磁场中做切割磁感线运动时导体中会产生感应电流。
（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，可见电流方向的不同与导体切割磁感线运动方向有关，即说明感应电流的方向跟导体做切割磁感线运动方向有关。
实验次数
电流I/A
电子秤的示数/g
1
2
3
……流的条件”的实验装置。
（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做___________运动时导体中会产生感应电流。
