水泥氧化镁含量试验检测继续教育

水泥氧化镁的标准

水泥氧化镁的标准主要包括以下几个方面：

1. 化学成分标准：水泥氧化镁的化学成分应符合相关标准的要求。一般来说，氧化镁的含量应在75%以上，同时对其他元素的含量也有限制。

2. 物理性能标准：包括抗压强度、抗拉强度、弯曲强度、线收缩率等物理性能的要求。例如，抗压强度一般应达到30MPa以上。

3. 耐火性能标准：水泥氧化镁要求具有一定的耐火性能，即耐高温、耐热冲击等。一般来说，水泥氧化镁的耐火温度应达到1000℃以上。

4. 包装标准：水泥氧化镁的包装应符合相关标准的要求，包括包装方式、包装材料、包装容量等。

这些标准可以根据不同国家或地区的要求而有所差异，因此具体标准应参考当地的相关法规和规范。

氧化镁含量的测定方法

1、 准确称取样品0.2-0.3g于100ml容量瓶中，加2ml1：1的盐酸溶解试样， 若未溶解完全，再加少许盐酸，使样品完全溶解，然后定容，摇匀。

2、 吸取10ml样品溶液于150ml锥形瓶中，加水25ml

3、 滴加10%的氨水溶液出现白色沉淀（一般看不到），继续滴加消失

4、 加入10ml氨-氯化铵缓冲溶液

5、 加入少许铬黑T试剂，使溶液呈紫红色

6、 用0.05M EDTA标准溶液滴定至溶液由紫色变为纯蓝色为终点。

7、 计算； C×V×0.02431×100

%Mg=————————————

W

W —样品重量 （一般ug%≥50-58%）

氧化镁含量的测定

1.称取样品0.5g（标准至0.0002g)于250mL烧杯中，加1：1（V/V)盐酸50mL,加热微沸10分钟，过滤于250mL容量瓶中，烧杯滤纸各冲洗三次、一并入容量瓶中，定溶至刻度，用移液管吸取10mL溶液于300mL三角瓶中，加蒸馏水100mL，加入1：3三乙醇胺10mL及20mLPH值=10的氨—氯化铵缓冲溶液摇匀，加小量络黑T指示剂溶液呈紫红色，用0.02M EDTA标准溶液滴定至纯兰色为终点。

2.计算式

氧化镁含量（%）= %100*25*04031.0**GLV

V--消耗EDTA标准溶液的体积mL

L---EDTA标准溶液浓度mL/L

G--样品重量 g

0.04031---氧化镁摩尔质量

氢氧化镁含量（%）=%100*25*05832.0**GLV

V L G 同上

PH值=10 氨-氯化铵的配制方法（70g氯化铵溶于200mL蒸馏水中，加入570mL浓氨水，稀释至1000mL，摇匀。氯化铵是分析纯含量要大于99.5%。

2）、氧化钙含量测定

吸上述溶液25ml于250ml烧杯中加水75ml加3ml1+1三乙醇胺，7ml

10%NaOH,约0.1g钙试剂，用EDTA滴定至有红褐色至钢兰

CaO(%)=%100*25*500*05608.0**GLV

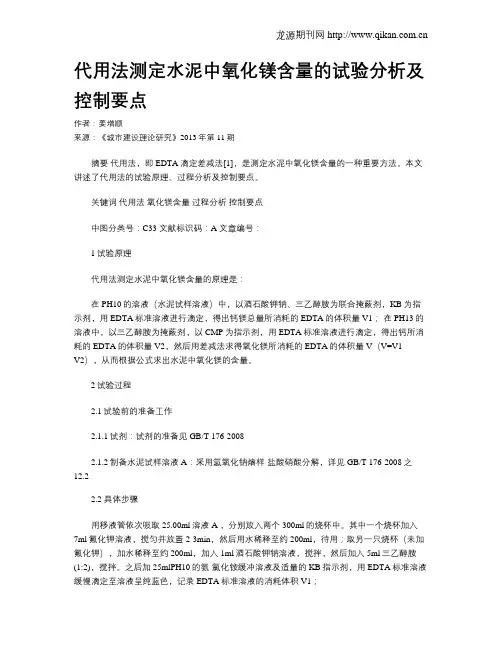

龙源期刊网

代用法测定水泥中氧化镁含量的试验分析及控制要点

作者：姜增顺

来源：《城市建设理论研究》2013年第11期

摘要 代用法，即EDTA滴定差减法[1]，是测定水泥中氧化镁含量的一种重要方法。本文讲述了代用法的试验原理、过程分析及控制要点。

关键词 代用法 氧化镁含量 过程分析 控制要点

中图分类号：C33 文献标识码：A 文章编号：

1试验原理

代用法测定水泥中氧化镁含量的原理是：

在PH10的溶液（水泥试样溶液）中，以酒石酸钾钠、三乙醇胺为联合掩蔽剂，KB为指示剂，用EDTA标准溶液进行滴定，得出钙镁总量所消耗的EDTA的体积量V1； 在PH13的溶液中，以三乙醇胺为掩蔽剂，以CMP为指示剂，用EDTA标准溶液进行滴定，得出钙所消耗的EDTA的体积量V2，然后用差减法求得氧化镁所消耗的EDTA的体积量V（V=V1-V2），从而根据公式求出水泥中氧化镁的含量。

2试验过程

2.1试验前的准备工作

2.1.1试剂：试剂的准备见GB/T 176-2008

2.1.2制备水泥试样溶液A：采用氢氧化钠熔样-盐酸硝酸分解，详见GB/T 176-2008之12.2

2.2 具体步骤

用移液管依次吸取25.00ml溶液A ，分别放入两个300ml的烧杯中。其中一个烧杯加入7ml氟化钾溶液，搅匀并放置2-3min，然后用水稀释至约200ml，待用；取另一只烧杯（未加氟化钾），加水稀释至约200ml，加入1ml酒石酸钾钠溶液，搅拌，然后加入5ml三乙醇胺(1:2)，搅拌。之后加25mlPH10的氨-氯化铵缓冲溶液及适量的KB指示剂，用EDTA标准溶液缓慢滴定至溶液呈纯蓝色，记录EDTA标准溶液的消耗体积V1； 龙源期刊网
