道路排水设计与施工一、道路反滤、排水发展过程及应用现状道路排水包括路面排水和路基排水，路面排水从下至上依次为基层、防水层、透水层。
路基排水包括设置于道路两侧与路面排水相邻的透水路沿石，以及透水路沿石下方的路边排水沟槽。
道路反滤、排水设施的作用，是迅速排除路面、地面径流和各种城市废水，防止积水，降低过高的地下水位和排除渗入路面结构层及路基的水，以保证路基稳定，延长路面使用年限，维持车辆及行人的正常交通和安全，并使道路整洁卫生。
当地下水位过高并影响路基稳定和强度，以及在寒冷地区可能引起道路冻害问题时，如路基受到限制而不可能提高，需采取相应降低地下水位的工程措施和考虑稳定的路面结构组成。
降低地下水位可用不同形式的渗沟或用大孔隙材料建排水层并设置纵横向排水盲沟。
对侧向渗透水的排除可采用侧向截流沟和抽排地下水的设施。
路基受地下水毛细浸湿影响，一般可在路基顶面下修筑隔离层。
隔离层可用粗粒材料，也有用土工编织物加反滤层，也可采用不透水层。
（一）道路排水类型道路有公路与城市道路之分，两者对排水的做法有所不同。
公路一般较附近地面高，两侧无成片街坊或建筑，如不涉及复杂地形，主要考虑排除路面雨雪水和必要时排除或降低地下水。
城市道路基本上处在市、县、城镇之中，连通居住区、商业区、工厂、企业、机关、学校之间的交通，路面高度一般接近附近地面，大部分需按系统排除路面径流。
因此对于城市道路排水，应与城市排水规划统一考虑。
公路排水一般均用明沟。
尤其在山区和丘陵地带，地面坡度大、水流快，明沟能充分发挥排水作用。
当洪流超过设计能力而溢流时，排除积水也较迅速。
其排水设施有边沟、截水沟、排水沟、跌水、急流槽、倒虹管和渡槽等。
边沟是设在路基边缘的排水沟。
土质边沟多用梯形断面，石质边沟可用矩形断面，某些矮路堤或采用机械化施工时，可用三角形断面。
截水沟用于路基挖方边坡上方的山坡汇水面积较大时，在挖方坡口至少5m以外设置，以拦截山坡向下流的地表水，保证挖方边坡不受水流冲刷。

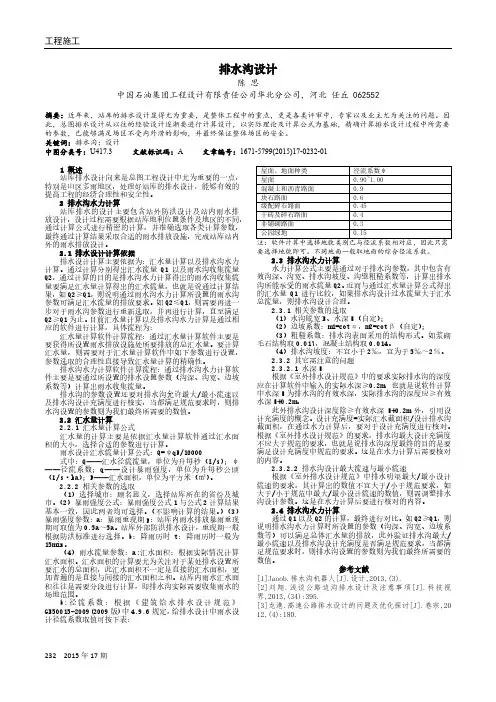

232 2015年17期排水沟设计陈思中国石油集团工程设计有限责任公司华北分公司，河北任丘 062552摘要：近年来，站库的排水设计显得尤为重要，是整体工程中的重点，更是各类评审中，专家以及业主尤为关注的问题。
因此，总图排水设计从以往的经验设计逐渐要进行计算设计，以实际理论及计算公式为基础，精确计算排水设计过程中所需要的参数，已能够满足场区不受内外涝的影响，并最终保证整体场区的安全。
关键词：排水沟；设计中图分类号：U417.3 文献标识码：A 文章编号：1671-5799(2015)17-0232-011 概述站库排水设计向来是总图工程设计中尤为重要的一点，特别是山区多雨地区，处理好站库的排水设计，能够有效的提高工程的经济合理性和安全性。
2 排水沟水力计算站库排水的设计主要包含站外防洪设计及站内雨水排放设计，设计过程需要根据站库地利位置条件及地区的不同，通过计算公式进行精密的计算，并准确选取各类计算参数，最终通过计算结果采取合适的雨水排放设施，完成站库站内外的雨水排放设计。
2.1 排水设计计算依据排水设计计算主要依据为：汇水量计算以及排水沟水力计算。
通过计算分别得出汇水流量Q1以及雨水沟收集流量Q2，通过计算的目的是排水沟水力计算得出的雨水沟收集流量要满足汇水量计算得出的汇水流量，也就是说通过计算结果，如Q2≥Q1，则说明通过雨水沟水力计算所设置的雨水沟参数可满足汇水流量的排放要求。
如Q2≤Q1，则需要再进一步对于雨水沟参数进行重新选取，并再进行计算，直至满足Q2≥Q1为止。
目前汇水量计算以及排水沟水力计算是通过相应的软件进行计算，具体流程为：汇水量计算软件计算流程：通过汇水量计算软件主要是要获得所设置雨水排放设施处所要排放的总汇水量。
要计算汇水量，则需要对于汇水量计算软件中如下参数进行设置，参数选取的合理性直接导致汇水量计算的精确性。
排水沟水力计算软件计算流程：通过排水沟水力计算软件主要是要通过所设置的排水设置参数（沟深、沟宽、边坡系数等）计算出雨水收集流量。
路基边沟、排水沟、截水沟施工标准1 排水沟、边沟、截水沟的测量放样应适当加密施工放样点,确保沟体线形美观、顺适，并按设计要求设置沉降缝。
2 路基排水应按设计及规范要求施工，依照实际地形选择合适的位置将地面水和地下水排导出路基外,并与自然水系相衔接。
3 截水沟应在路基施工前先施工，截水沟加固后，在山坡上方一侧的砌体与山坡上体连接处，容易产生渗漏水，应严格进行夯实和防渗处理,特别是地质不良地段、土质松软路段、透水性大或岩石裂隙较多地段，截水沟应采取沟底、沟壁、出水口加固措施,以防止顺山坡下来的水渗入而影响山体稳定。
4 截水沟顶面应略低于自然坡面，若遇冲沟应设缺口将水导入截水沟。
5 截水沟的长度超过500m时应设置出水口，将水引入自然河沟或桥涵进水口。
截水沟的出水口，宜设置排水沟、急流槽或跌水，与其他排水设施平顺衔接。
6 截水沟出水口一般应设深度不小于1m的截水墙或消能设施，以免出水口在水流作用下损坏;排水系统应完善，不得随意排放或直接冲刷边坡或路基。
7 边沟、排水沟施工放样一般以两个结构物之间的长度为一个单元,以确保边沟、排水沟与结构物的进出水口衔接顺畅。
8 为防止边沟水流满溢或冲刷，应尽可能利用当地的有利地形条件,采取相应措施,将边沟水流分段设置出水口排出路基外。
三角形边沟每段长度不宜超过200 m，多雨地区梯形边沟每段长度不宜超过300m。
9 边沟纵坡应与弯道路段沟底纵坡平顺衔接，不允许弯道内侧有积水或外溢现象。
弯道外侧边沟深度应适当加深。
10 排水沟长度不宜过长，以免流量过大造成漫溢，一般不超过500m。
11 排水沟的出水口应用跌水和急流槽将水流引入路基以外或桥涵构造物处.12 沟槽开挖接近设计标高时,应留出5~10cm由人工修整至设计标高,确保边沟、排水沟的边坡平整、稳定，严禁贴坡。
沟槽开挖后，需进行沟底高程复测，确保沟底纵坡衔接平顺.13 施工建设期间永久性排水应与临时排水相结合。
路基边沟设计规范
（1）边沟是指路段路基边坡坡脚下部的排水沟，设置于路面顶面以下。
根据埋置情况不同，有明沟式和盖板暗沟式，其为路基排
水系统的重要组成部分。
路基边沟形式有浆砌片石砌筑、预制块拼
装及混凝土浇筑等。
（2）路基排水应按设计及规范要求施工，并依照实际地形选择合适的位置将地面水和地下水排导出路基外，并与自然水系相衔接。
（3）边沟基坑开挖至设计高程时应预留5~10cm，由人工修
整成型，确保边沟、排水沟的边坡平整、稳定，严禁贴坡。
基坑开
挖后，需进行沟底高程复测，确保沟底纵坡衔接平顺。
（4）边沟采用浆彻片石砌筑时，片石规格、强度和砂浆应符合设计要求，砂浆应饱满，沟身应不漏水，沟底抹而应平整压光；采
用预制块拼装施工时，其预制构件强度应满足设计要求，构件拼装
砂浆强度应满足设计要求，砌筑应饱满。
（5）边沟砌筑完成后，应洒水养护，要求砂浆砌缝无裂纹、无裂缝，确保砌体整体车固。
施工阶段永久性排水应与临时排水相结合，防止雨水冲刷。
（6）为防止边沟水流满溢或冲刷，应尽可能地利刚当地的有利地形条件，采取相应措施，在边沟水流分段设置出水口以排出路基外。
三角形边沟每段长度不宜超过200m，多雨地区梯形边沟每段
长度不宜超过300m。
