第11章蜗杆传动

课程名：机械设计基础 （第十二章） 题型 问答题

考核点：蜗杆传动的基本知识

难度系数 低难度 中难度

题号加＊表示 *

分值 5分 8分

1. 蜗杆传动有何特点？宜在何种情况下使用？

参考答案：蜗杆传动可传递空间交错轴间的运动和动力，具有传动比大，结构紧凑，传动平稳，噪音小等特点；但蜗杆传动效率较低，传动过程中易发热，较易磨损。反行程有自锁作用。蜗杆传动一般可用于要求自锁、尺寸小、传动比大，传递功率不大，间歇工作的场合。

＊2.为什么对蜗杆的直径系数q作出限制规定？当模数m为定值时，在什么情况下对q取大值？（8分）

参考答案：为减少蜗轮滚刀数量有利于刀具的标准化，对蜗杆的直径系数q进行限制。当m一定时，q值大则d1变大，蜗杆的刚度及强度相应提高，为此较小模数时，常用较大的q值。

＊3.蜗杆传动设计时，如何考虑选取蜗秆头数z1和蜗轮齿数Z2?（8分）

参考答案：蜗杆头数Z1少，易于得到大传动比，易自锁，但传动效率低，发热大，故重载传动不宜用单头蜗杆。Z1多，传动效率高，但制造困难，通常取Z1=1~4。为保证传动平稳，蜗轮齿数Z2应不少于28，蜗轮越大，蜗杆越长，蜗杆刚度越小，所以Z2最好不大于80。

.4.普通圆柱蜗杆传动的标准模数m和标准压力角α在什么面内?蜗杆传动的正确啮合条件是什么?（5分）

参考答案：普通圆柱蜗杆传动的标准模数m和标准压力角α是在主剖面内（中间平面）。蜗杆传动的正确啮合条件是：ma1=mt2=m, αa1=αt2=α，且λ=β，两者同旋向。

课程名：机械设计基础 （第十二章） 题型 计算、作图题

考核点：蜗杆传动

难度系数 高难度 中难度

题号加＊表示 ** *

分值 15分 10分

＊1.图示蜗杆传动均以蜗杆为主动件。试在图上标出蜗轮的转向，蜗轮齿的螺旋线方向，蜗杆、蜗轮所受各分力的方向。（10分）

解：如图

＊2. .图示蜗杆传动均以蜗杆为主动件。试在图上标出蜗杆的转向，蜗轮齿的螺旋线方向，蜗杆、蜗轮所受各分力的方向。（10分）

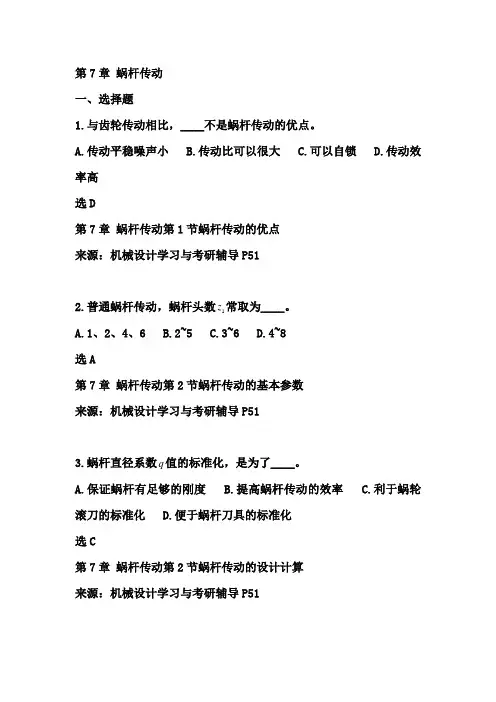

第7章 蜗杆传动

一、选择题

1.与齿轮传动相比，____不是蜗杆传动的优点。

A.传动平稳噪声小 B.传动比可以很大 C.可以自锁 D.传动效率高

选D

第7章 蜗杆传动第1节蜗杆传动的优点

来源：机械设计学习与考研辅导P51

2.普通蜗杆传动，蜗杆头数1z常取为____。

A.1、2、4、6 B.2~5 C.3~6 D.4~8

选A

第7章 蜗杆传动第2节蜗杆传动的基本参数

来源：机械设计学习与考研辅导P51

3.蜗杆直径系数q值的标准化，是为了____。

A.保证蜗杆有足够的刚度 B.提高蜗杆传动的效率 C.利于蜗轮滚刀的标准化 D.便于蜗杆刀具的标准化

选C

第7章 蜗杆传动第2节蜗杆传动的设计计算

来源：机械设计学习与考研辅导P51

4.提高蜗杆传动效率的有效措施是____。

A.增加蜗轮齿数2z B.增加蜗杆头数1z C.减小模数M D.增大蜗杆直径系数q

选B

第7章 蜗杆传动第3节蜗杆传动的传动效率

来源：机械设计学习与考研辅导P51

5.蜗杆分度圆直径不能按____公式计算。

A. mqd1 B. 11mzd C. tan11mzd D. 212dad

选B

第7章 蜗杆传动第2节蜗杆传动的基本参数

来源：机械设计学习与考研辅导P52

6.在增速蜗杆传动中，必须使蜗杆的导程角____当量摩擦角。

A.大于 B.等于 C.小于 D.小于或等于

选A

第7章 蜗杆传动第2节蜗杆传动的基本参数

来源：机械设计学习与考研辅导P52

7.蜗杆传动在单位时间内的发热量，是通过____来进行计算的。

A.传递的功率1P与传动效率 B.蜗杆的转速1n与传动效率 C.传动比i和传动效率 D.润滑油的黏度与滑动速度sv 选A

第7章 蜗杆传动第8节蜗杆传动的热平衡计算

来源：机械设计学习与考研辅导P52

1

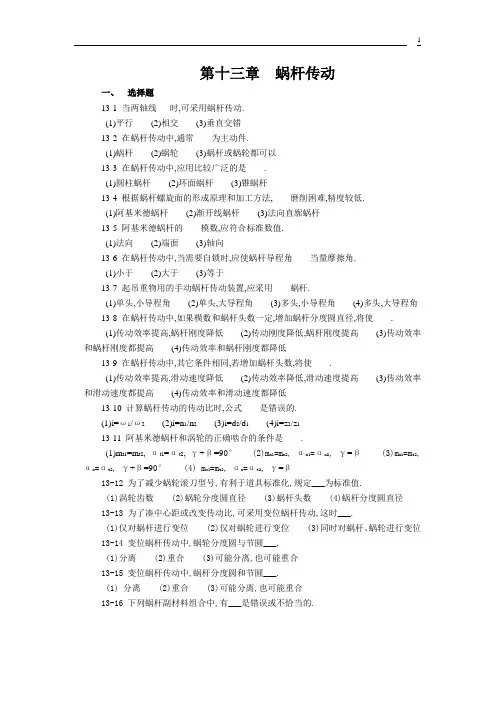

第十三章 蜗杆传动

一、 选择题

13-1 当两轴线___时,可采用蜗杆传动.

(1)平行 (2)相交 (3)垂直交错

13-2 在蜗杆传动中,通常____为主动件.

(1)蜗杆 (2)蜗轮 (3)蜗杆或蜗轮都可以

13-3 在蜗杆传动中,应用比较广泛的是____.

(1)圆柱蜗杆 (2)环面蜗杆 (3)锥蜗杆

13-4 根据蜗杆螺旋面的形成原理和加工方法,____磨削困难,精度较低.

(1)阿基米德蜗杆 (2)渐开线蜗杆 (3)法向直廓蜗杆

13-5 阿基米德蜗杆的____模数,应符合标准数值.

(1)法向 (2)端面 (3)轴向

13-6 在蜗杆传动中,当需要自锁时,应使蜗杆导程角____当量摩擦角.

(1)小于 (2)大于 (3)等于

13-7 起吊重物用的手动蜗杆传动装置,应采用____蜗杆.

(1)单头,小导程角 (2)单头,大导程角 (3)多头,小导程角 (4)多头,大导程角

13-8 在蜗杆传动中,如果模数和蜗杆头数一定,增加蜗杆分度圆直径,将使____.

(1)传动效率提高,蜗杆刚度降低 (2)传动刚度降低,蜗杆刚度提高 (3)传动效率和蜗杆刚度都提高 (4)传动效率和蜗杆刚度都降低

13-9 在蜗杆传动中,其它条件相同,若增加蜗杆头数,将使____.

(1)传动效率提高,滑动速度降低 (2)传动效率降低,滑动速度提高 (3)传动效率和滑动速度都提高 (4)传动效率和滑动速度都降低

13-10 计算蜗杆传动的传动比时,公式____是错误的.

(1)i=ω1/ω2 (2)i=n1/n2 (3)i=d2/d1 (4)i=z2/z1

13-11 阿基米德蜗杆和涡轮的正确啮合的条件是____.

(1)mt1=mt2, αt1=αt2, γ+β=90° (2)mn1=mn2, αn1=αn2, γ=β (3)mx1=mt2,

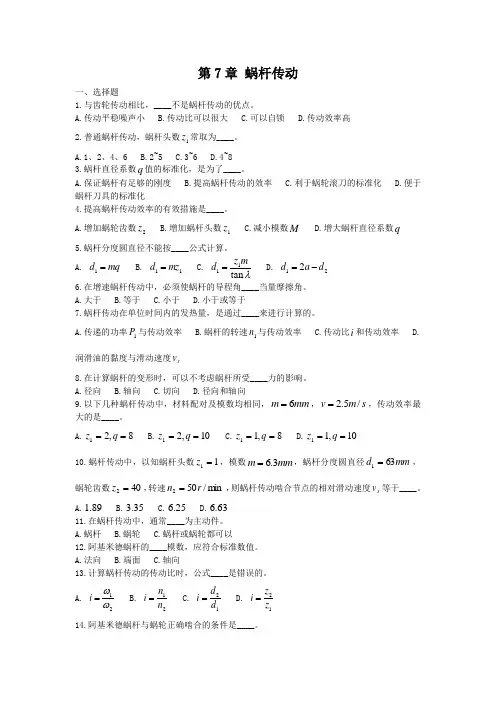

第7章 蜗杆传动

一、选择题

1.与齿轮传动相比，____不是蜗杆传动的优点。

A.传动平稳噪声小 B.传动比可以很大 C.可以自锁 D.传动效率高

2.普通蜗杆传动，蜗杆头数1z常取为____。

A.1、2、4、6 B.2~5 C.3~6 D.4~8

3.蜗杆直径系数q值的标准化，是为了____。

A.保证蜗杆有足够的刚度 B.提高蜗杆传动的效率 C.利于蜗轮滚刀的标准化 D.便于蜗杆刀具的标准化

4.提高蜗杆传动效率的有效措施是____。

A.增加蜗轮齿数2z B.增加蜗杆头数1z C.减小模数M D.增大蜗杆直径系数q

5.蜗杆分度圆直径不能按____公式计算。

A. mqd1 B. 11mzd C. tan11mzd D. 212dad

6.在增速蜗杆传动中，必须使蜗杆的导程角____当量摩擦角。

A.大于 B.等于 C.小于 D.小于或等于

7.蜗杆传动在单位时间内的发热量，是通过____来进行计算的。

A.传递的功率1P与传动效率 B.蜗杆的转速1n与传动效率 C.传动比i和传动效率 D.润滑油的黏度与滑动速度sv

8.在计算蜗杆的变形时，可以不考虑蜗杆所受____力的影响。

A.径向 B.轴向 C.切向 D.径向和轴向

9.以下几种蜗杆传动中，材料配对及模数均相同，mmm6，smv/5.2，传动效率最大的是____。

A.8,21qz B.10,21qz C.8,11qz D.10,11qz

10.蜗杆传动中，以知蜗杆头数11z，模数mmm3.6，蜗杆分度圆直径mmd631，蜗轮齿数402z，转速min/502rn，则蜗杆传动啮合节点的相对滑动速度sv等于____。

A.89.1 B.35.3 C.25.6 D.63.6
