建筑制图基础作业2

第4～第5章

一、求下列平面立体的第三面投影及其表面上各已知点的三面投影。

（1）

（2） ★建筑制图基础★

二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。

（1）

（2） ★建筑制图基础★

三、完成被切割的平面立体的三面投影

（1）

（2） ★建筑制图基础★

一、完成被切割的曲面立体的三面投影。

（1）

（2） ★建筑制图基础★

（3）

二、已知四坡屋面的倾角α=30°及檐口线的H投影，求屋面交线的H投影和屋面的V投影。 ★建筑制图基础★

三、求小房与门斗及烟囱与屋面的表面交线。

四、求三棱柱与圆锥的表面交线。 ★建筑制图基础★

五、求两圆柱体的相贯线。

（1）

（2） ★建筑制图基础★

六、根据形体的两面投影，补绘第三投影

（1）

（2） ★建筑制图基础★

（3）

（4） ★建筑制图基础★

七、在三视图上标注尺寸（尺寸在视图上量，取整数）。

（1）

（2） ★建筑制图基础★

国开(XXX)专科《建筑制图基础》机考真题题库

这是一份国开（XXX）专科《建筑制图基础》机考真题题库（电大机考必备资料）。试卷号码为2331，课程代码为，适用于道路桥梁工程施工与管理专科、工程造价管理专科、建筑施工与管理专科、水利水电工程与管理专科。考试采用形考（50%）和终考（50%）机考的方式进行，考试时间为60分钟。考试题型包括基础知识选择题共10题20分和读图选择题20题80分。

第一套试题包括基础知识选择题和读图选择题。基础知识选择题共10题，每题2分。读图选择题共20题，每题4分。

基础知识选择题中，第1题要求在投影法中选用空间点的字母时应使用大写字母。第2题要求如果一条直线经过平面上的两个点，则该直线必定在平面内。第3题要求点在某一投影面上的投影是点本身。第4题要求一般制图的最后一个步骤是图纸整理。第5题要求W面是指侧立投影面。第6题要求在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子愈小。第7题要求在制图中，将光线称为投影线。第8题要求多面正投影图是用平行投影的正投影法绘制的多面投影图。第9题要求点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的从属性。第10题要求图纸上限定绘图区域的线框是指图框。

读图选择题中，第1题给出了物体的轴侧图，要求选择物体侧面投影图正确的一项是A。第2题要求找出图4中缺失投影线的投影面，正确答案是B。第3题要求在图2中找出直线AB和BC的夹角，正确答案是C。第4题要求在图2中找出物体的形状，正确答案是A。第5题要求在图1中找出是否存在重影点，正确答案是A。第6题要求在图4中找出缺失投影线的条数，正确答案是B。第7题要求在图1中找出点A在点B的正前方，正确答案是B。第8题给出了物体的H面和W面投影，要求选择V面投影的正确答案是C。第9题要求在图2中找出垂直于W投影面的平面的个数，正确答案是A。

建筑制图基础（）第2学期形考作业2

下列选项中，（）不是结构施工图所包含的内容。

A:结构设计总说明

B:施工现场平面图

C:结构平面布置图

D:构件详图

答案：B

复制一个或多个已经存在的对象的命令是（）。

A:删除

B:复制

C:镜像

D:偏移

答案：B

下列选项中，不可能是圆锥体截交线的是（）。

A:等腰三角形

B:圆

C:椭圆

D:正方形

答案：D

结构平面图是假想沿着（）将建筑物水平剖开，向下投影所作的水平剖面图。

A:楼板面未做楼面面层

B:楼板面已做楼面面层

C:楼层中部

D:基础顶面

答案：A

某平面图形在V面、W面上的投影均为直线，该平面为（）。

A:水平面

B:正平面

C:侧平面

D:铅垂面

答案：A

三个面变形程度一致的是（）。

A:正等轴测图

B:正二等轴测图

C:立面斜轴测图

D:水平斜轴测图

答案：A

不使用任何AutoCAD的命令，直接使用滑轮缩放图形时，系统默认的缩放比例为（）。

A:5%

B:10%

C:15%

D:20%

答案：B

建筑立面图的图名不可以按立面图的()来命名。

A:构造

B:主次

C:朝向

D:轴线

答案：A

结构施工图一般包括施工说明、基础图、各层结构平面图以及（）。

A:设备图

B:构件详图

C:装修图

D:门窗构造图

答案：B

某两条直线在两个投影面上的投影平行，在另一个投影面上的投影相交，则二者（）。

A:平行

B:交叉

C:相交

D:以上选项均不正确

答案：B

建筑平面图的外部尺寸标注包括（）三道。

A:外包尺寸

B:轴线间的距离

C:细部尺寸

D:构件尺寸

答案：A,B,C

轴测图的基本性质包括（）。

A:平行性

B:等比性

C:可见性

D:对称性

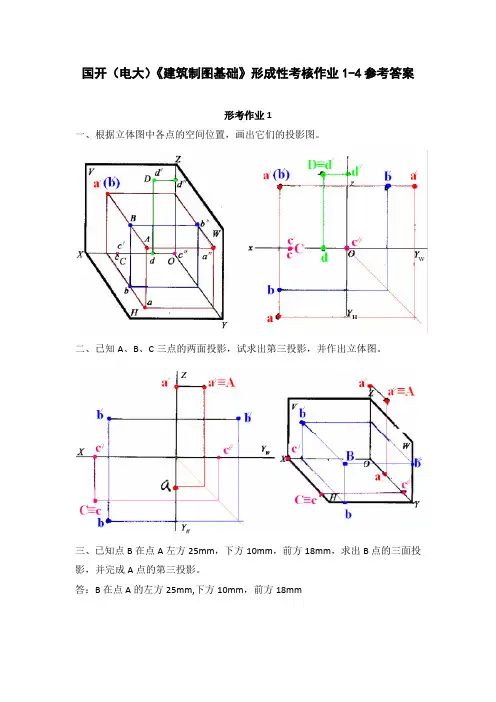

国开（电大）《建筑制图基础》形成性考核作业1-4参考答案

形考作业1

一、根据立体图中各点的空间位置，画出它们的投影图。

二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。

三、已知点B在点A左方25mm，下方10mm，前方18mm，求出B点的三面投影，并完成A点的第三投影。

答：B在点A的左方25mm,下方10mm，前方18mm

四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

（1）AB是（水平）线 （2）CD是（侧垂）线

（3）EF是（正平）线 （3）EF是（侧平）线

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。

（1）三角形是（正平）面 （2）三角形是（一般位置平）面

（3）四边形是（正垂）面 （4）平面图形是（侧垂）面

六、在三角形ABC内取一点D，使其距H面12mm,距V面20mm。

七、在三角形ABC内作一距V面15mm的正平线。

八、完成五边形的正面投影（已知AB为侧平线）。

九、在AB线段上取一点C，使得AC：CB=2:3。

十、已知C点在AB线段上，求C点的水平投影（用两种方法)。

方法一 方法二

十一、已知M、N两点在ABC平面上，补求它们的第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。

十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

十五、求直线AB与P面的交点，并判别直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。
