初三困难解答题06

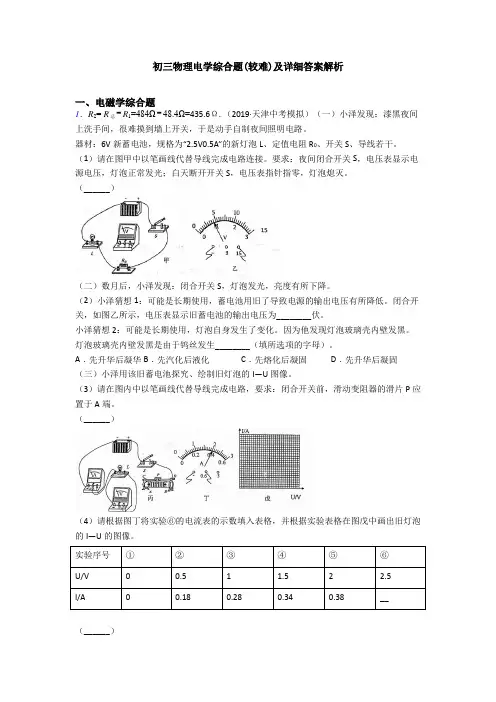

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

实验序号①②③④⑤⑥U/V00.51 1.52 2.5I/A00.180.280.340.38__（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

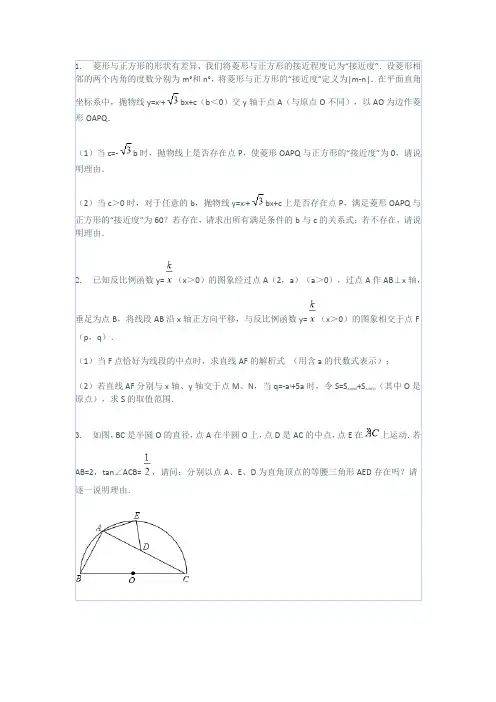

1.菱形与正方形的形状有差异，我们将菱形与正方形的接近程度记为“接近度”．设菱形相邻的两个内角的度数分别为m°和n°，将菱形与正方形的“接近度”定义为|m-n|．在平面直角坐标系中，抛物线y=x2+ bx+c（b＜0）交y轴于点A（与原点O不同），以AO为边作菱形OAPQ．
（1）当c=- b时，抛物线上是否存在点P，使菱形OAPQ与正方形的“接近度”为0，请说明理由．
16.如图⊙O是∆ABC的外接圆，且AB=AC，点D在弧BC上运动，过点D作DE//BC，DE交AB的延长线于点E，连结AD、BD
（1）求证∠ADB=∠E；
（2）当点D运动到什么位置时，DE是⊙O的切线？请说明理由；
（3）当AB=5，BC=6时，求⊙O的半径.
17.为了测量一个圆形铁环的半径，某同学采用如下的方法：将铁环放在水平桌面上，用一个锐角为300的三角板和一把刻度尺，按如图所示的方法得到相关数据，若三角形、刻度尺均与圆相切（切点为B、P），且测得PA=5，则铁环的半径为_________（保留根号）.
18.如图，A（ ，1），B（1， ），将∆AOB绕点O旋转1500后，得到∆A’OB’，则此时点A的对应点A’的坐标为（）
A.（- ，1）B.（-2，0）
C.（-1，- ）或（-2,0）D.（- ，-1）或（-2,0）
19.两个直角边为6的全等的等腰直角三角形Rt△AOB和Rt△CED，按如图一所示的位置放置，点O与E重合．
（1）如图②，将△BAC绕点C按顺时针方向旋转角度α（0°＜α＜180°），使BC边经过点D，则α＝°
（2）如图③，将△BAC绕点A按逆时针方向旋转，使BC边经过点D．试说明：BC∥A´C´.
（3）如图④，若将△BAC沿射线A´C´方向平移m个单位长度，使BC边经过点D，已知AB＝ ，求m的值．

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（3）根据（1）知当人体身高越高时，R 2接入电路中的电阻越大，电路中的总电阻越大，根据P ＝2U R知电路的总功率越小，测量仪消耗电能越慢。

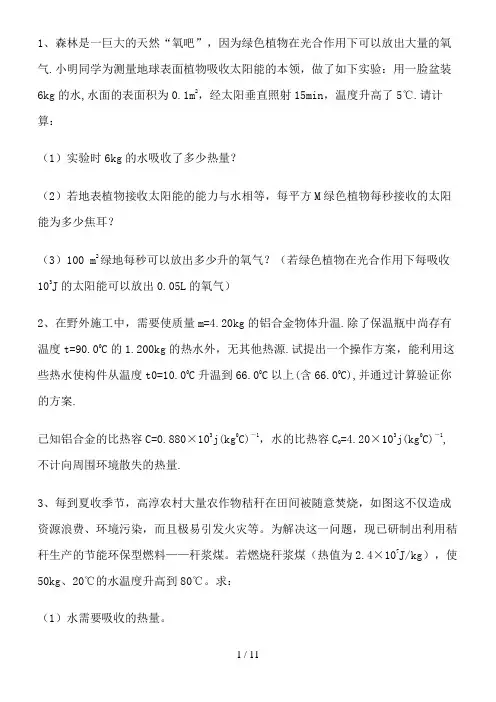

1、森林是一巨大的天然“氧吧”，因为绿色植物在光合作用下可以放出大量的氧气.小明同学为测量地球表面植物吸收太阳能的本领，做了如下实验：用一脸盆装6kg的水,水面的表面积为0.1m2，经太阳垂直照射15min，温度升高了5℃.请计算：（1）实验时6kg的水吸收了多少热量？（2）若地表植物接收太阳能的能力与水相等，每平方M绿色植物每秒接收的太阳能为多少焦耳？（3）100 m2绿地每秒可以放出多少升的氧气？（若绿色植物在光合作用下每吸收103J的太阳能可以放出0.05L的氧气）2、在野外施工中，需要使质量m=4.20kg的铝合金物体升温.除了保温瓶中尚存有温度t=90.00C的1.200kg的热水外，无其他热源.试提出一个操作方案，能利用这些热水使构件从温度t0=10.00C升温到66.00C以上(含66.00C),并通过计算验证你的方案.已知铝合金的比热容C=0.880×103j(kg0C)－1，水的比热容C0=4.20×103j(kg0C)－1,不计向周围环境散失的热量.3、每到夏收季节，高淳农村大量农作物秸秆在田间被随意焚烧，如图这不仅造成资源浪费、环境污染，而且极易引发火灾等。

为解决这一问题，现已研制出利用秸秆生产的节能环保型燃料——秆浆煤。

若燃烧秆浆煤（热值为2.4×107J/kg），使50kg、20℃的水温度升高到80℃。

求：（1）水需要吸收的热量。

（2）如果秆浆煤燃烧释放的热量有30%被水吸收，需要完全燃烧多少千克秆浆煤。

4、太阳能热水器（如图14）具有安全、节能、经济和环保等优点。

请问：（1）太阳能热水器在工作时其能量如何转化？（2）若该热水器的水箱内装有160kg 水，经阳光照射后，水温由20℃升高到70℃，水吸收的热量是多少焦？[水的比热容是4.2×103J/（kg·℃）]5、简易太阳能热水器的受光面积1 .4m2,内装80kg水，太阳每分钟辐射到1m2面积上的热量是8×104J,如果60％的热量被水吸收,问:20℃的水晒3h后水温升高到多少摄氏度？（水的比热容是4.2×103J/(kg·℃)）6、热水瓶内有1.5千克水，如果它的温度从100°C下降到30°C，可放出多少热量？若这些热量全部用来做功，可以做多少功？7、将一勺冷水倒入盛有一些热水的保温容器中，使得热水温度降低6℃。
