音乐播放器设计说明

  • 格式：doc
  • 大小：182.50 KB
  • 文档页数：19

音乐播放器说明书音乐播放器设计说明1、设计目的充分利用EITS2003 多用途EDA 开发实验平台的设计资源，完成一个比较复杂的FPGA 设计方案，增强对FPGA 设计的更深理解，提高设计水平，为今后的更复杂的FPGA 设计实践打下坚实的基础。

2、设计概述EITS2003 多用途EDA 开发实验平台给我们提供了丰富的设计资源。

它的核心器件为Xilinx 公司的Spartan-IIE 系列的FPGA 芯片，且在FPGA 周围提供了丰富的资源：有串口、PS/2 接口、VGA 接口、LED 和七段数码管显示、拨码开关和按钮、AT89S52 单片机、SRAM、I2C、A/D D/A 转换、扬声器、电源、电源晶振等。

这就为我们的设计提供了丰富的选择。

考虑到以后实践的需要，且又要达到一定的难度，我们选择了把几种常用接口PS/2、LED 显示结合的一个电路。

虽然设计并不是很复杂，但其实践意义是很大的。

3、设计方案说明3.1 总体方案我们设计的总体思想是：利用EITS2003上的拨码开关选择不同的歌曲进行播放，并在相应的七段数码管及LED显示正在播放的音阶。

3.2 关键部分说明3.2.1 音乐电路音乐电路原理：组成乐曲的每个音符的频率值（音调）及持续时间（音长）是实际乐曲演奏的两个基本数据。

因此只要控制输出到扬声器的激励信号的频率和信号的持续时间就可以发出持续的乐曲声。

频率的高低决定了音调的高低。

音乐的十二平均率规定：每连个八度音（如简谱中的中音1与高音1）之间的频率相差一倍。

在两个八度音之间，又可以分为十二个半音，每两个半音的频率比为12sqr(2)。

另外，音名A（简谱中的低音6）的频率为440Hz，音名B到C之间，E到F之间为半音，其余为全音。

由此简谱中从低音1到高音1之间的每个音名对应的频率如下表3所示：3.3 具体实现 3.3.1 顶层模块TOPswitch1,2,3resetl1,2,3,4,5,6,7dig1,2,3LEDspeaker clock顶层模块的输入输出如上图所示。

输入：clock 是电路板时钟的输入，50 兆赫兹； reset 用于系统的初始化；switch1、switch2、switch3是EITS2003的拨码开关输入，产生音乐选择信号。

输出：speaker 用于输出不同频率的时钟，使得蜂鸣器发出不同声音； LED 为七段数码管，用于显示高中低音音阶；dig1、dig2、dig3为三段数码管的控制信号，选择数码管的输出； l1、l2、l3、l4、l5、l6、l7为LED 显示，指示现输出音阶高低。

这些输入输出的对应管脚如下图所示：3.3.2 该工程模块结构ShowKeyHEX2LED Freqoriginsong1switch Freq_Div top工程模块层次结构图3.3.3 程序说明 3.3.3.1 Freq_Div 模块/*****************************************************************************/ Freq_Div.v模块名称: Freq_Div()模块功能: 按输入参数对输入时钟进行分频,输出 Clk_User <= Clk_Sys/Div输入输出: Clk_Sys 输入,输入时钟,一般为系统时钟,1 位 Div 输入,分频参数输入,26 位Clk_User 输出,分频后的时钟输出,1 位/*****************************************************************************/ module Freq_Div(Clk_Sys,Div,Clk_User,Reset);input Clk_Sys;input [25:0] Div;output Clk_User;input Reset;reg Clk_Usertemp;reg[25:0] cout;assign Clk_User=(Div>=2)?Clk_Usertemp:Clk_Sys; //若Div比2小，输出系统时钟always @(posedge Clk_Sys or negedge Reset) //等待系统时钟上升沿if(!Reset)begincout<=26'b0;Clk_Usertemp<=1'b0;endelsebeginif(Div>=26'h000_0002)beginif(cout>=Div-1) //输出达到一个周期，重新开始beginClk_Usertemp<=1'b0;cout<=26'h000_0000;endelse if(cout>=((Div>>1)-1))begincout<=cout+1;Clk_Usertemp<=1'b1;endelsebeginClk_Usertemp<=1'b0;cout<=cout+1;endendendendmodule3.3.3.2HEX2LED 模块/****************************************************************************/ HEX2LED.v/****************************************************************************///***************************************************************************** //HEX-to-seven-segment decoder// input [3:0] HEX;// output [6:0] LED;// reg [6:0] LED;//// segment encoding// 0// //-// 5 | | 1// //- <- 6// 4 | | 2// //-// 3//***************************************************************************** module HEX2LED(HEX,LED);//***************************************************************************** // HEX：输入十六进制信号// LED：输出显示信号//***************************************************************************** input [3:0] HEX;output [6:0] LED;reg [6:0] LED;always @(HEX)begincase (HEX)4'b0001 : LED <= 7'b0000110; //14'b0010 : LED <= 7'b1011011; //24'b0011 : LED <= 7'b1001111; //34'b0100 : LED <= 7'b1100110; //44'b0101 : LED <= 7'b1101101; //54'b0110 : LED <= 7'b1111101; //64'b0111 : LED <= 7'b0000111; //74'b1000 : LED <= 7'b1111111; //84'b1001 : LED <= 7'b1101111; //94'b1010 : LED <= 7'b1110111; //A4'b1011 : LED <= 7'b1111100; //b4'b1100 : LED <= 7'b0111001; //C4'b1101 : LED <= 7'b1011110; //d4'b1110 : LED <= 7'b1111001; //E4'b1111 : LED <= 7'b1110001; //Fdefault : LED <= 7'b0111111; //0endcaseendendmodule3.3.3.3 ShowKey模块/****************************************************************************/ ShowKey.v根据音阶高低，相应的LED发亮。

/****************************************************************************/ module ShowKey(selectLED,l1,l2,l3,l4,l5,l6,l7);input [3:0] selectLED;output l1;output l2;output l3;output l4;output l5;output l6;output l7;reg l1,l2,l3,l4,l5,l6,l7;always @(selectLED)begincase (selectLED)4'b0001: {l1,l2,l3,l4,l5,l6,l7}<=7'b0111111;4'b0010: {l1,l2,l3,l4,l5,l6,l7}<=7'b1011111;4'b0011: {l1,l2,l3,l4,l5,l6,l7}<=7'b1101111;4'b0100: {l1,l2,l3,l4,l5,l6,l7}<=7'b1110111;4'b0101: {l1,l2,l3,l4,l5,l6,l7}<=7'b1111011;4'b0110: {l1,l2,l3,l4,l5,l6,l7}<=7'b1111101;4'b0111: {l1,l2,l3,l4,l5,l6,l7}<=7'b1111110;default: {l1,l2,l3,l4,l5,l6,l7}<=7'b1111111;endcaseendendmodule3.3.3.4 switch模块/**************************************************************************/ switch.v根据三个拨码开关的情况，选择相应的歌曲输出/**************************************************************************/ module switch(clk_4,clk_6M,switchnum,selectLED,dig1,dig2,dig3,speaker);input [2:0] switchnum;input clk_4,clk_6M;output selectLED;output dig1,dig2,dig3;output speaker;wire clk_4,clk_6M;wire [3:0] high,med,low;reg [3:0] selectLED;reg dig1,dig2,dig3;song1 mysong (.clk_4Hz(clk_4),.clk_6MHz(clk_6M),.switchnum(switchnum),.speaker(speaker),.high(high),.med(med),.low(low));always @(high or med or low)beginif(high!=4'b0000)begindig1<=0;dig2<=1;dig3<=1;selectLED<=high;endif(med!=4'b0000)begindig1<=1;dig2<=0;dig3<=1;selectLED<=med;endif(low!=4'b0000)begindig1<=1;dig2<=1;dig3<=0;selectLED<=low;endendendmodule3.3.3.5 song1模块/****************************************************************************/ song1.v记录歌谱内容。

合集下载

设计一个个性化的音乐播放器

设计一个个性化的音乐播放器

设计一个个性化的音乐播放器一、引言音乐是人们生活中不可或缺的一部分，而个性化音乐播放器可以使用户更好地享受音乐，并根据用户的个人喜好进行推荐，满足用户的需求。

本文将设计一个个性化音乐播放器，结合用户需求和技术实现来探讨如何提供个性化的音乐播放体验。

二、需求分析1.用户注册与登录：为了提供个性化服务，用户需要注册并登录账号。

2.音乐库管理：播放器需要维护一个庞大的音乐库，包括不同类型的音乐，以及歌曲的相关信息，如歌手、专辑等。

3.音乐推荐：根据用户的播放历史、喜好等信息，系统应该能够为用户推荐相关的音乐，提供多种推荐算法选择。

4.播放器界面：设计一个美观、简洁的播放器界面，方便用户使用与操作。

5.搜索功能：用户可以通过关键词或者筛选条件来搜索自己想要的音乐。

6.用户收藏与评论：用户可以收藏自己喜爱的音乐，并且可以对音乐进行评论与评分，与其他用户互动。

7.音乐下载：用户可以选择下载想要的音乐，用于离线收听。

三、技术实现1.后端开发：使用一种服务器端语言，如Java、Python或Node.js等，实现用户管理、音乐库管理、音乐推荐、搜索功能、用户收藏与评论等功能。

2.数据库设计：使用关系型数据库，如MySQL或者非关系型数据库，如MongoDB等，存储用户信息、音乐信息、播放历史等数据。

3.前端开发：使用Web技术，如HTML、CSS、JavaScript等，实现用户注册与登录、音乐播放器界面、搜索界面、用户收藏与评论界面等功能。

4.推荐算法：根据用户的个人喜好、音乐特性等信息，可以使用协同过滤、基于内容的推荐、深度学习等算法进行音乐推荐。

5.音乐下载：通过服务器端提供的下载接口，实现用户根据需要下载音乐。

6.安全性考虑：用户信息需要加密存储，密码需要进行哈希处理；服务器端要进行数据校验与防范SQL注入等攻击。

7.用户体验优化：播放器需要提供界面美观、操作流畅等体验，同时要保证服务的可靠性和稳定性，避免出现卡顿或者中断等情况。

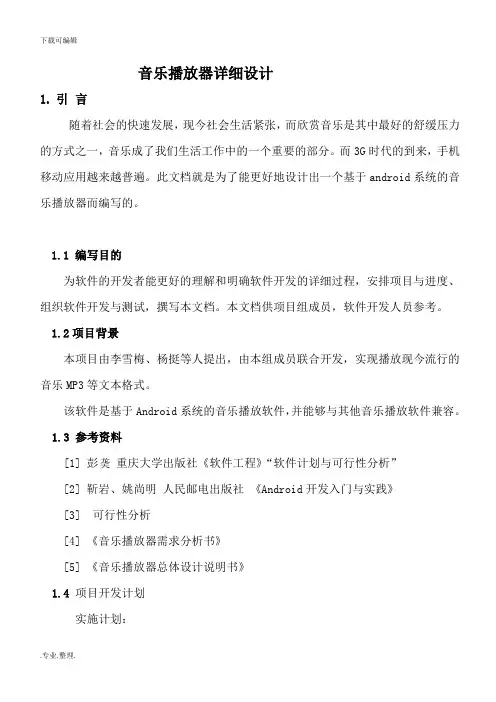

音乐播放器的详细设计说明

音乐播放器的详细设计说明

音乐播放器详细设计1.引言随着社会的快速发展，现今社会生活紧张，而欣赏音乐是其中最好的舒缓压力的方式之一，音乐成了我们生活工作中的一个重要的部分。

而3G时代的到来，手机移动应用越来越普遍。

此文档就是为了能更好地设计出一个基于android系统的音乐播放器而编写的。

1.1 编写目的为软件的开发者能更好的理解和明确软件开发的详细过程，安排项目与进度、组织软件开发与测试，撰写本文档。

本文档供项目组成员，软件开发人员参考。

1.2项目背景本项目由李雪梅、杨挺等人提出，由本组成员联合开发，实现播放现今流行的音乐MP3等文本格式。

该软件是基于Android系统的音乐播放软件，并能够与其他音乐播放软件兼容。

1.3 参考资料[1] 彭重庆大学出版社《软件工程》“软件计划与可行性分析”[2] 靳岩、姚尚明人民邮电出版社《Android开发入门与实践》[3] 可行性分析[4] 《音乐播放器需求分析书》[5] 《音乐播放器总体设计说明书》1.4项目开发计划实施计划：在技术方面，编程知识比较缺乏，对有些与项目相关的软件不熟悉，需进行人员的技术培训(自学为主)，技术难点是数据库的构架和软件功能的设计。

2. 总体设计2.1 项目目的本项目的目的是开发一个可以播放主流的音乐文本格式的播放器。

设计的主要实现功能是播放MP3等格式的音乐文件，并且能控制播放，暂停，停止，音量控制，选择上一曲，选择下一曲，更改皮肤，歌曲列表文件的管理操作，在线播放，读取存储卡播放等多种播放控制，界面简明，操作简单。

软件系统检测到错误行为时，报告错误，并提示处理操作。

2.2 软件运行环境硬件：Android操作系统手机系统软件：Android 2.2 -- 4.0版本支撑软件：Eclipse 7.5 、ADT 1.52.3 需求概述根据项目，我们可以获得项目系统的基本需求，从功能需求、界面需求、性能需求、可靠性要求四个方面来描述系统的需求，再分别对各个需求进行分析。

音乐播放器说明书

音乐播放器说明书

音乐播放器说明书尊敬的用户：感谢您选择并使用我们公司的音乐播放器。

为了让您更好地理解和使用该产品，特编写此说明书，详细介绍了音乐播放器的功能和操作方法。

请您阅读本手册，以便快速掌握和正确使用本产品。

一、产品概述音乐播放器是一款便携式音频设备，通过内置存储器或外部SD卡提供音频文件的播放功能。

它具有以下主要特点：1. 多媒体支持：支持多种音频格式，如MP3、WAV等。

2. 大容量存储：内置大容量存储器，可存储数百首音乐文件。

3. 高音质输出：具备优秀的音频解码器和音质效果，提供出色的音乐体验。

4. 蓝牙连接：支持蓝牙功能，可与其他蓝牙设备进行无线连接。

二、外观及按键说明1. 外观介绍：音乐播放器采用轻巧便携的设计，外壳采用高质量材料制成，具有良好的手感和耐用性。

2. 按键功能：- 电源开关：长按开机，再次长按可关闭电源。

- 音量控制：通过上下按键调节音量大小。

- 播放控制：播放、暂停、上一首、下一首等功能。

- 模式选择：切换不同的播放模式，如循环播放、随机播放等。

- 蓝牙控制：启动蓝牙功能，连接其他蓝牙设备。

三、音乐文件传输与管理1. USB接口连接：将音乐播放器与电脑连接，可以通过USB接口进行音乐文件的传输和管理。

2. 文件导入：将电脑上的音乐文件复制到音乐播放器内置存储器或SD卡中。

3. 文件管理：音乐播放器支持创建文件夹、重命名、删除等操作，方便您管理音乐文件。

四、音频播放操作1. 开机与关机：长按电源键开机，再次长按可关闭音乐播放器。

2. 播放控制：通过音量上下键调整音量大小，左右键切换上一首和下一首歌曲，通过播放键实现播放和暂停功能。

3. 播放模式：按下模式选择键，可切换不同的播放模式，包括单曲循环、全部循环、随机播放等。

4. 音频设置：音乐播放器还具备均衡器等音效设置，按需调整以获得更佳的音质效果。

五、蓝牙连接与操作1. 蓝牙开关：按下蓝牙开关键，启动蓝牙功能，使音乐播放器与其他蓝牙设备能够进行连接。

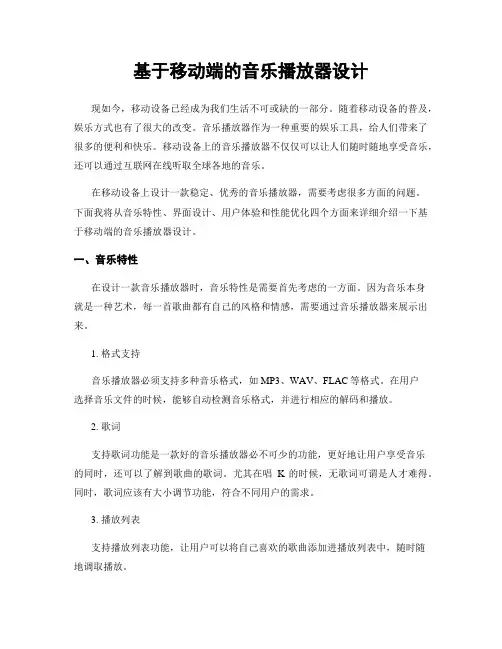

基于移动端的音乐播放器设计
